Перетворювач енергії потоку

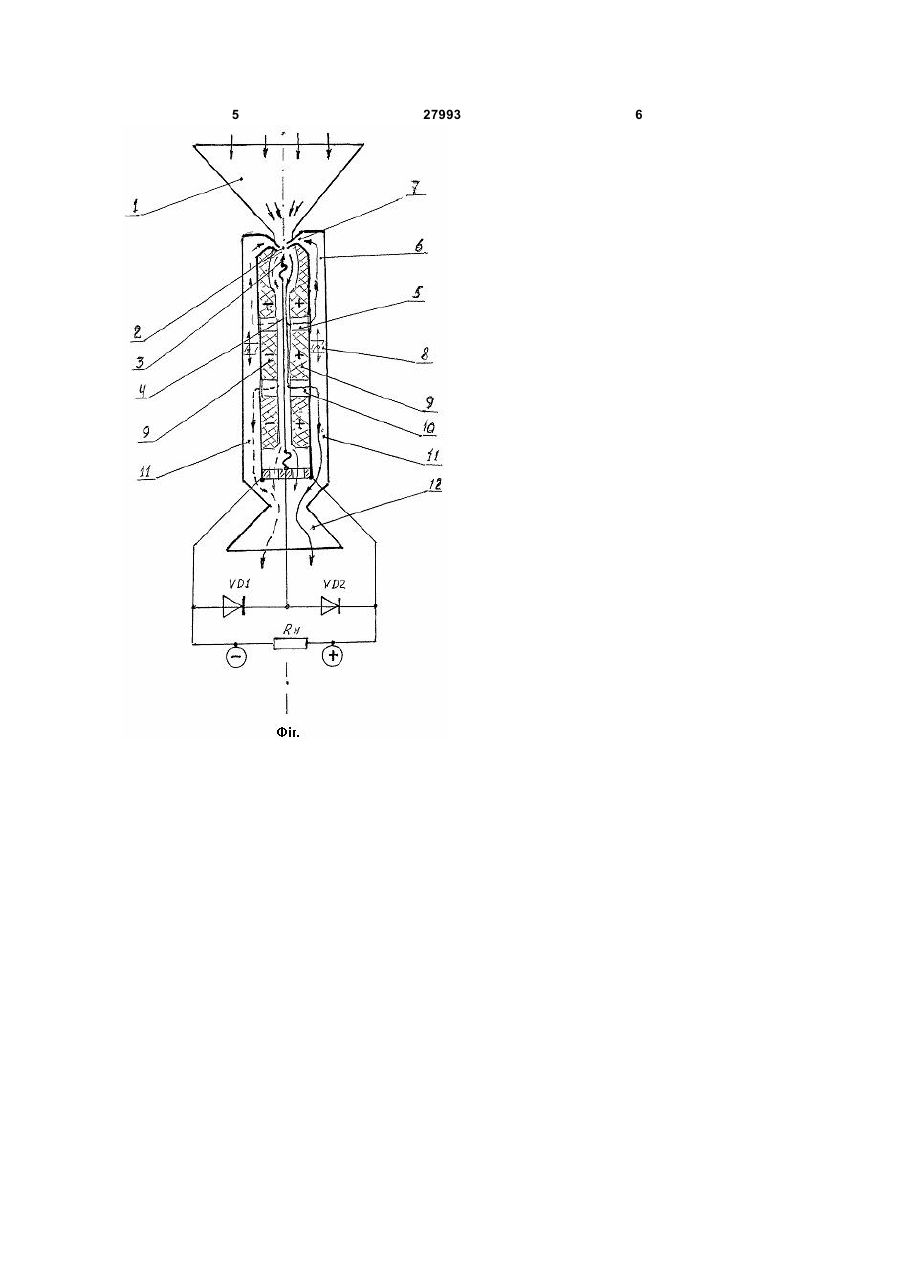

Перетворювач енергії потоку, що складається з конфузора, з'єднаного потоком із входом струминного мультивібратора, що має два керуючі входи й вихід, розділений навпіл загостреною перегородкою, до задньої сторони якої прикріплена струмопровідна мембрана; випрямляча, електронавантаження й ежектора, який відрізняється тим, що з обох сторін струмопровідної мембрани, симетрично з зазором, 3 27993 4 недостатню надійність. Все це утрудняє їхнє 8. Плунжери підстроювання резонаторів; тиражування у виробництві й масове 9. Електретний різнополяризований матеріал застосування. Наприклад, «Аэроупругий на перфорованих пластинах (струмопровідних); електрогенератор» С.С. Нефёдова по а. с. СРСР 10. Перфорація колектора; № 1160094 по кл. F 03 D 5/06 від 1985 р., 11. Колектор; «Ветроагрегат» [а.с. Xsl395850, СРСР]. О.В. 12.Ежектор. Дидикина й В.А. Грищенико, патент Росії № Робота пристрою. 2244850 по тому ж класу МПК. Вхідний повітряний потік, концентруючись і Ці пристрої містять пружні елементи, прискорюючись конфузором (1) попадає на вхід взаємодіють із потоком зверхкритичної швидкості, струмного мультивібратора (2) і, розділяючись на що створює турбулентність і лише підтримує загостреній перегородці (3), надходить у коливання власного механічного резонансу порожнину мембрани (4). Поділ потоку на пружних елементів. Коливання цих загостреній перегородці не може відбуватися струмопровідних елементів, розташованих у однаково. Припустимо, більша частина потоку магнітному полі, створюють ЭРС і струм у потрапила в праву частину порожнини (на Фіг.) електронавантаженні. Такий процес взаємодії з показано суцільною стрілкою). Частина цього потоком не ефективний і не може працювати у потоку через перфорацію (5) попадає в резонатор низькошвидкісних потоках. Це робить (6) і, через керуючий вхід струмного проблематичним їхнє масове впровадження. мультивібратора (7), відхиляє вхідний потік у ліву Найближчим прототипом до пропонованого частину порожнини мембрани (пунктирні стрілки). пристрою є патент України на корисну модель Процес періодично повторюється, передаючи №21786 від 10.04.2007 p. «Перетворювач мембрані коливання, що відбуваються із власною кінетичної енергії потоку в електричну». резонансною частотою мембрани, що Цей пристрій по простоті, технологічності й настроюється (плунжерами (8)) резонаторів на собівартості відповідає вимогам масового частоту мембрани. впровадження, однак володіє рядом недоліків, Почергово наближення до різнополярних таких як необхідність використання двох джерел електретів викликає в пластинах і мембрані постійного струму для збудження процесу струми зсуву [Л4], які через діоди VD1 й VD2 перетворення, що збільшує вартість, великий направляються в єлектронавантаження (RH). вплив приєднаної маси коливного елемента, що Відпрацьовані потоки з порожнини мембрани знижує частоту його власного резонансу, через перфорацію надходять в ежектор, надаючи погіршуючи тим самим його робочі потоку додаткове прискорення. характеристики. Наявність відтоку повітря з порожнини Пропонований пристрій складається з мембрани через перфорацію знижує приєднану конфузора, з'єднаного потоком з входом масу. Маса повітря з порожнини мембрани струмного мультивібратора [Л2], що має два одночасно використовується для позитивного керуючі входи й вихід, розділений навпіл зворотного зв'язку, що підтримує коливання. загостреною перегородкою, до задньої сторони Замість двох джерел струму використовується якої прикріплена струмопровідна мембрана, а по електрет, що уявляє собою дешевий обох її сторонах, симетрично із зазором, що поляризований діелектрик. утворює порожнину струмопровідної мембрани, Таким чином, завдання, поставлені перед розташовані перфоровані струмопровідні даним розробкою реалізовані. пластини, покриті з боку мембрани різнойменно Література: поляризованим електретним матеріалом [Л3], а з її 1. Шеферт Я.И. «Использование энергии зворотної сторони розташовані резонансні ветра». М. Госатомиздат. 1983 р. порожнини, що з'єднаються через перфорацію 2. Емелих И.М., Сидоркин Ю.И. «Струйная струмопровідних пластин з порожниною автоматика (пневмоника)». Лениздат, 1972 р. мембрани. Резонансні порожнини, які з'єднані з 3. Бородулин В.Н. і інш., «Конструкционные керуючими входами струмного мультивібратора, електротехнические материалы». М. Высш. мають плунжери підстроювання. Виходи Школа. 1990 р. порожнини струмопровідної мембрани з'єднані 4. Кухлинг X. Справочник по физике. 1983 р. потоком з ежектором, причому струмопровідні 5. Казакевич М.И. «Аэродинамика мостов». М. пластини підключені до послідовно з'єднаних Транспорт. 1987 р. діодів двонпівперіодного випростувача й до 6. Ультразвук. «Маленькая энциклопедия». електронавантаження постійного струму, а до Изд. «Сов. эциклопедия» 1979 р. точки з'єднання діодів підключена струмопровідна мембрана. Пропонований пристрій ілюструється Фіг., на якій показані: 1. Конфузор; 2. Струмний мультивібратор; 3. Загострена перегородка; 4. мембрана (струмопровідна); 5. Перфорація зворотного зв'язку; 6. Резонатори; 7. Керуючі входи перемикача потоку; 5 27993 6
