Ранорозширювач

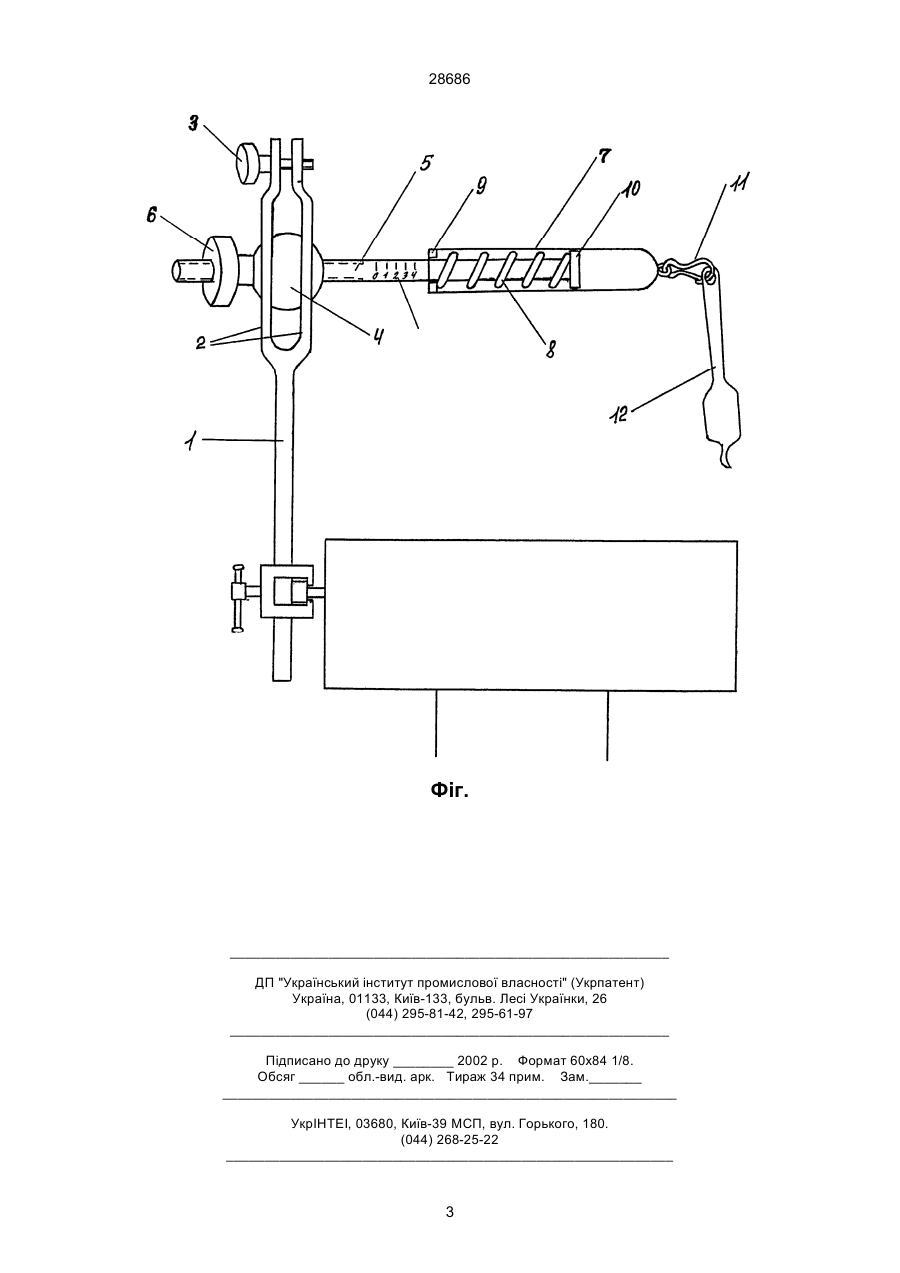

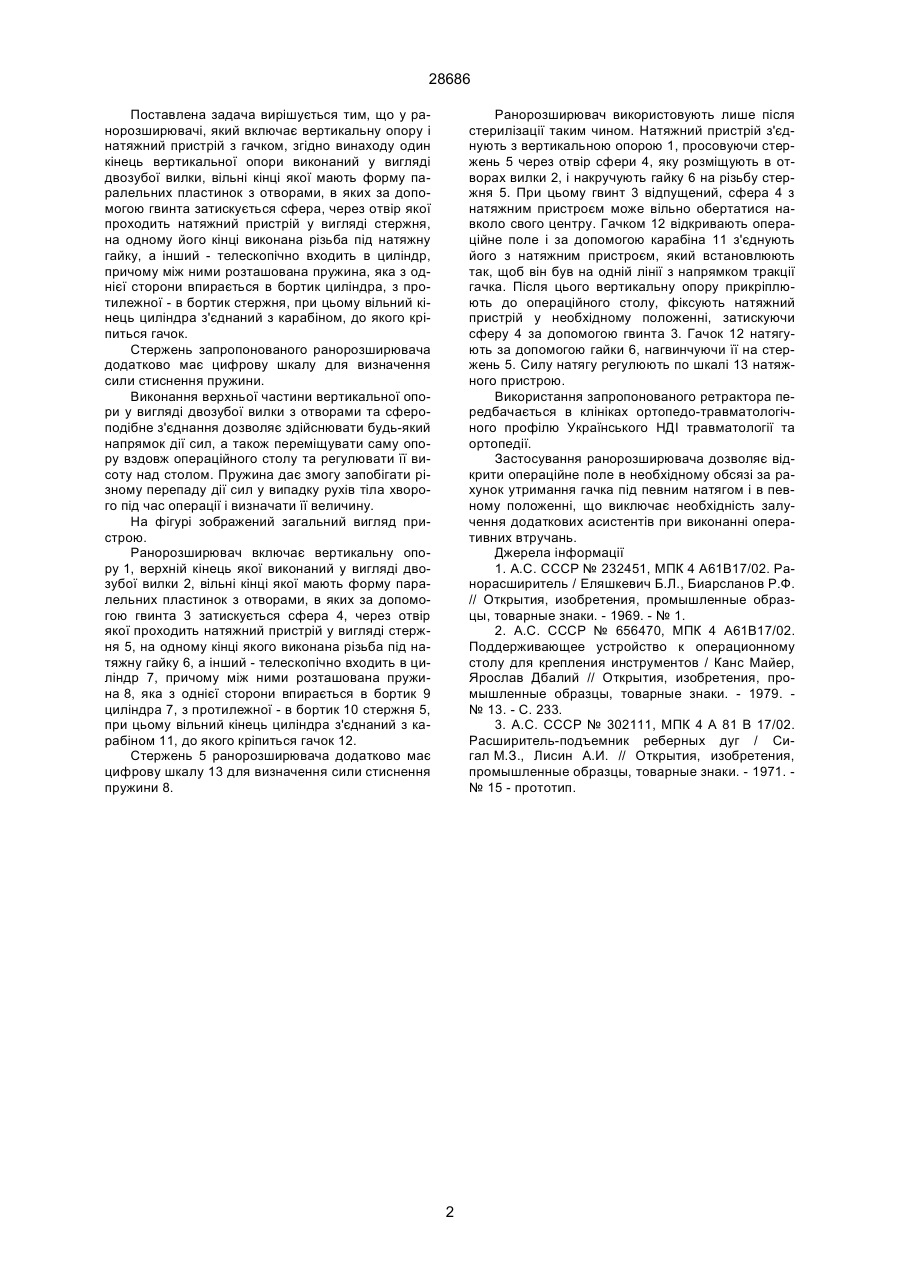

1. Ранорозширювач, який включає вертикальну опору і натяжний пристрій з гачком відрізняється тим, що верхній кінець вертикальної опори виконаний у вигляді двозубої вилки, вільні кінці 28686 Поставлена задача вирішується тим, що у ранорозширювачі, який включає вертикальну опору і натяжний пристрій з гачком, згідно винаходу один кінець вертикальної опори виконаний у вигляді двозубої вилки, вільні кінці якої мають форму паралельних пластинок з отворами, в яких за допомогою гвинта затискується сфера, через отвір якої проходить натяжний пристрій у вигляді стержня, на одному його кінці виконана різьба під натяжну гайку, а інший - телескопічно входить в циліндр, причому між ними розташована пружина, яка з однієї сторони впирається в бортик циліндра, з протилежної - в бортик стержня, при цьому вільний кінець циліндра з'єднаний з карабіном, до якого кріпиться гачок. Стержень запропонованого ранорозширювача додатково має цифрову шкалу для визначення сили стиснення пружини. Виконання верхньої частини вертикальної опори у вигляді двозубої вилки з отворами та сфероподібне з'єднання дозволяє здійснювати будь-який напрямок дії сил, а також переміщувати саму опору вздовж операційного столу та регулювати її висоту над столом. Пружина дає змогу запобігати різному перепаду дії сил у випадку рухів тіла хворого під час операції і визначати її величину. На фігурі зображений загальний вигляд пристрою. Ранорозширювач включає вертикальну опору 1, верхній кінець якої виконаний у вигляді двозубої вилки 2, вільні кінці якої мають форму паралельних пластинок з отворами, в яких за допомогою гвинта 3 затискується сфера 4, через отвір якої проходить натяжний пристрій у вигляді стержня 5, на одному кінці якого виконана різьба під натяжну гайку 6, а інший - телескопічно входить в циліндр 7, причому між ними розташована пружина 8, яка з однієї сторони впирається в бортик 9 циліндра 7, з протилежної - в бортик 10 стержня 5, при цьому вільний кінець циліндра з'єднаний з карабіном 11, до якого кріпиться гачок 12. Стержень 5 ранорозширювача додатково має цифрову шкалу 13 для визначення сили стиснення пружини 8. Ранорозширювач використовують лише після стерилізації таким чином. Натяжний пристрій з'єднують з вертикальною опорою 1, просовуючи стержень 5 через отвір сфери 4, яку розміщують в отворах вилки 2, і накручують гайку 6 на різьбу стержня 5. При цьому гвинт 3 відпущений, сфера 4 з натяжним пристроєм може вільно обертатися навколо свого центру. Гачком 12 відкривають операційне поле і за допомогою карабіна 11 з'єднують його з натяжним пристроєм, який встановлюють так, щоб він був на одній лінії з напрямком тракції гачка. Після цього вертикальну опору прикріплюють до операційного столу, фіксують натяжний пристрій у необхідному положенні, затискуючи сферу 4 за допомогою гвинта 3. Гачок 12 натягують за допомогою гайки 6, нагвинчуючи її на стержень 5. Силу натягу регулюють по шкалі 13 натяжного пристрою. Використання запропонованого ретрактора передбачається в клініках ортопедо-травматологічного профілю Українського НДІ травматології та ортопедії. Застосування ранорозширювача дозволяє відкрити операційне поле в необхідному обсязі за рахунок утримання гачка під певним натягом і в певному положенні, що виключає необхідність залучення додаткових асистентів при виконанні оперативних втручань. Джерела інформації 1. А.С. СССР № 232451, МПК 4 А61В17/02. Ранорасширитель / Еляшкевич Б.Л., Биарсланов Р.Ф. // Открытия, изобретения, промышленные образцы, товарные знаки. - 1969. - № 1. 2. А.С. СССР № 656470, МПК 4 А61В17/02. Поддерживающее устройство к операционному столу для крепления инструментов / Канс Майер, Ярослав Дбалий // Открытия, изобретения, промышленные образцы, товарные знаки. - 1979. № 13. - С. 233. 3. А.С. СССР № 302111, МПК 4 А 81 В 17/02. Расширитель-подъемник реберных дуг / Сигал М.З., Лисин А.И. // Открытия, изобретения, промышленные образцы, товарные знаки. - 1971. № 15 - прототип. 2 28686 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
