Пристрій для знезараження комбікормів та передпосівної обробки насіння у полі нвч

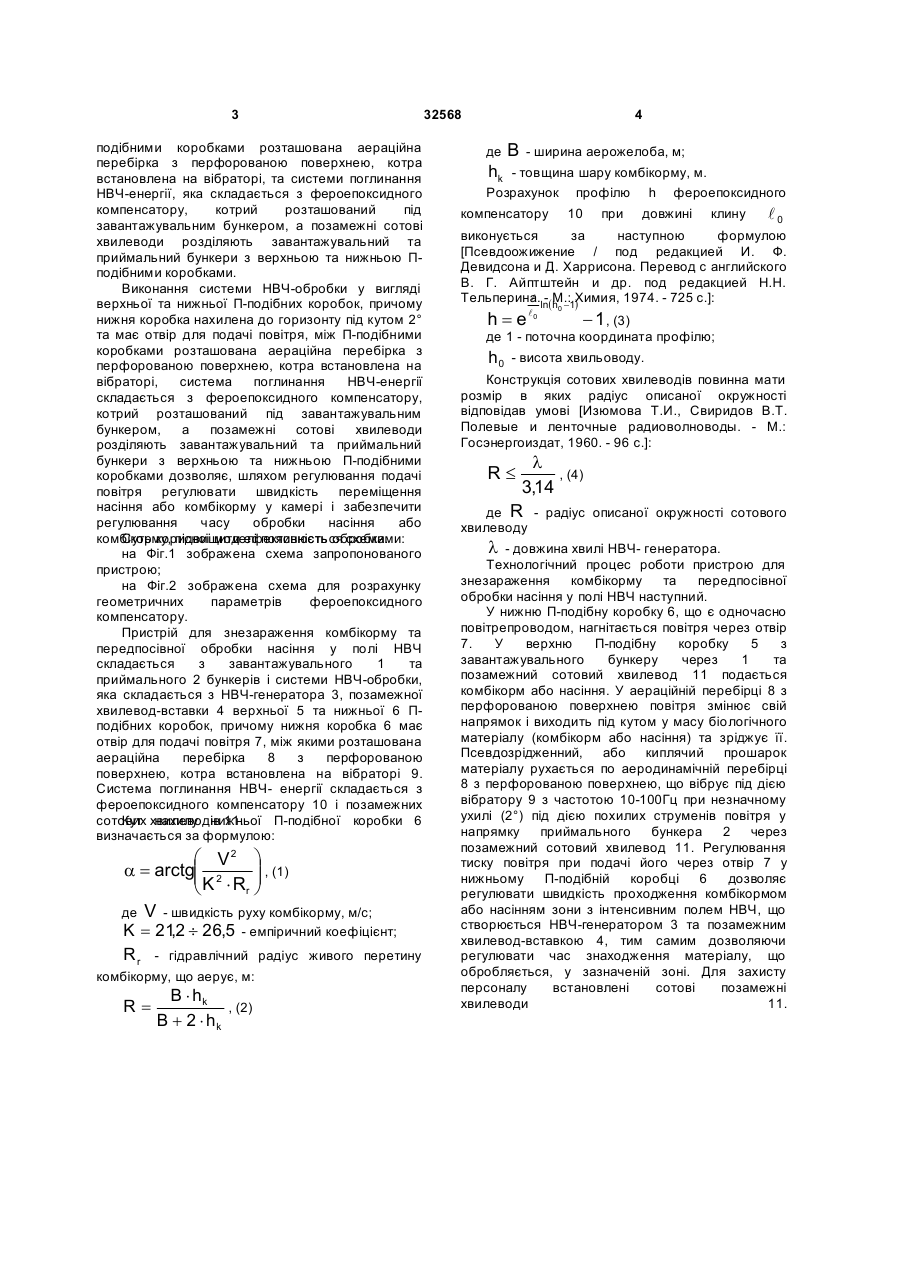

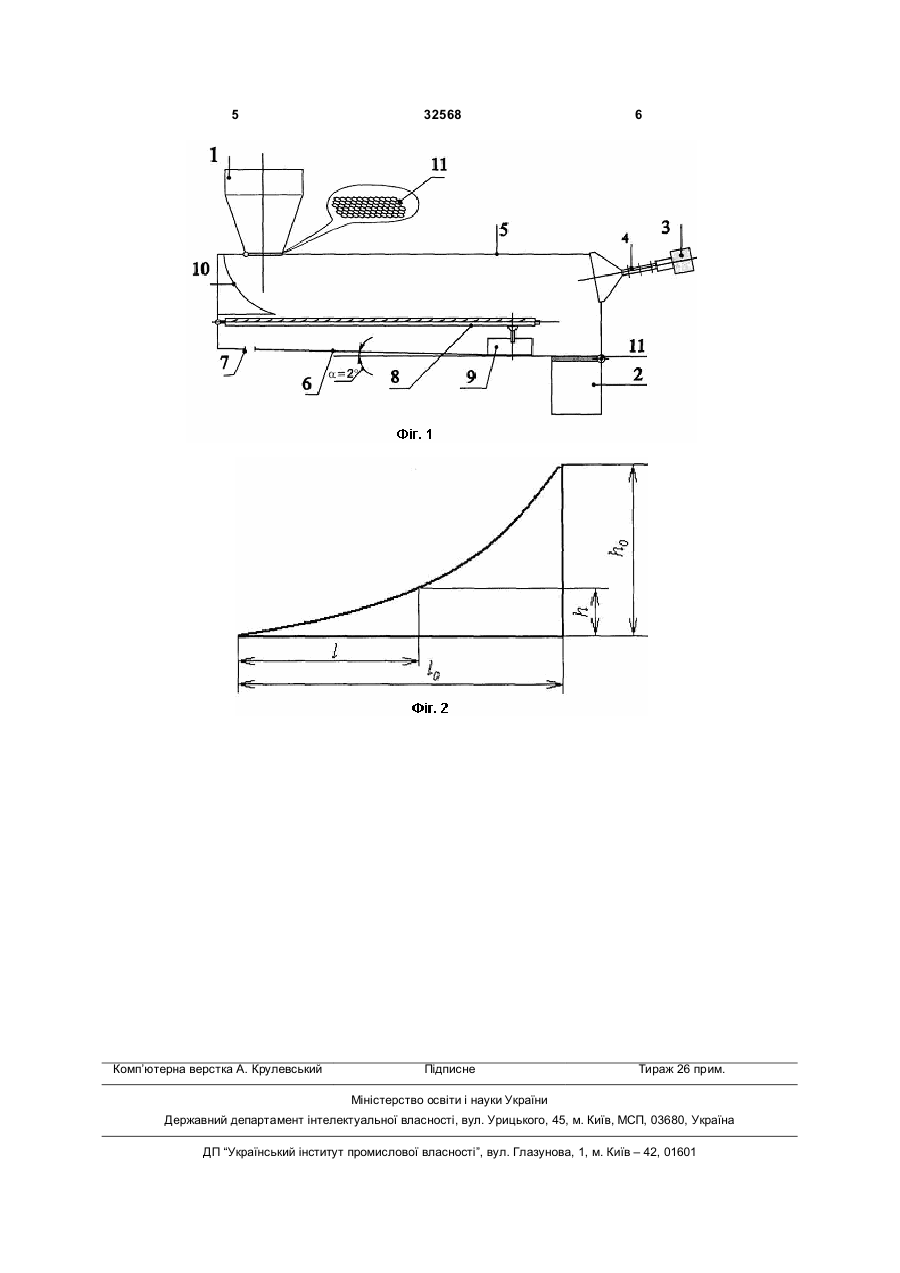

Пристрій для знезараження комбікорму та передпосівної обробки насіння у полі НВЧ, що містить завантажувальний та приймальний бункери, позамежний хвилевід та систему НВЧобробки, який відрізняється тим, що система 3 подібними коробками розташована аераційна перебірка з перфорованою поверхнею, котра встановлена на вібраторі, та системи поглинання НВЧ-енергії, яка складається з фероепоксидного компенсатору, котрий розташований під завантажувальним бункером, а позамежні сотові хвилеводи розділяють завантажувальний та приймальний бункери з верхньою та нижньою Пподібними коробками. Виконання системи НВЧ-обробки у вигляді верхньої та нижньої П-подібних коробок, причому нижня коробка нахилена до горизонту під кутом 2° та має отвір для подачі повітря, між П-подібними коробками розташована аераційна перебірка з перфорованою поверхнею, котра встановлена на вібраторі, система поглинання НВЧ-енергії складається з фероепоксидного компенсатору, котрий розташований під завантажувальним бункером, а позамежні сотові хвилеводи розділяють завантажувальний та приймальний бункери з верхньою та нижньою П-подібними коробками дозволяє, шляхом регулювання подачі повітря регулювати швидкість переміщення насіння або комбікорму у камері і забезпечити регулювання часу обробки насіння або комбікорму, підвищити ефективність обробки. Суть корисної моделі пояснюється схемами: на Фіг.1 зображена схема запропонованого пристрою; на Фіг.2 зображена схема для розрахунку геометричних параметрів фероепоксидного компенсатору. Пристрій для знезараження комбікорму та передпосівної обробки насіння у полі НВЧ складається з завантажувального 1 та приймального 2 бункерів і системи НВЧ-обробки, яка складається з НВЧ-генератора 3, позамежної хвилевод-вставки 4 верхньої 5 та нижньої 6 Пподібних коробок, причому нижня коробка 6 має отвір для подачі повітря 7, між якими розташована аераційна перебірка 8 з перфорованою поверхнею, котра встановлена на вібраторі 9. Система поглинання НВЧ- енергії складається з фероепоксидного компенсатору 10 і позамежних сотових хвилеводів 11. Кут нахилу нижньої П-подібної коробки 6 визначається за формулою: æ V2 ö a = arctgç 2 ÷ ç K × R ÷ , (1) è r ø де V - швидкість руху комбікорму, м/с; K = 212 ¸ 26,5 - емпіричний коефіцієнт; , R r - гідравлічний радіус живого перетину комбікорму, що аерує, м: R= B × hk B + 2 × hk , (2) 32568 4 де B - ширина аерожелоба, м; hk - товщина шару комбікорму, м. Розрахунок профілю h фероепоксидного компенсатору 10 при довжині клину l0 виконується за наступною формулою [Псевдоожижение / под редакцией И. Ф. Девидсона и Д. Харрисона. Перевод с английского В. Г. Айптштейн и др. под редакцией Н.Н. l Тельперина.ln(М.:1Химия, 1974. - 725 с.]: h - ) h = e l0 0 - 1 , (3) де 1 - поточна координата профілю; h0 - висота хвильоводу. Конструкція сотових хвилеводів повинна мати розмір в яких радіус описаної окружності відповідав умові [Изюмова Т.И., Свиридов В.Т. Полевые и ленточные радиоволноводы. - М.: Госэнергоиздат, 1960. - 96 с.]: l , (4) 3,14 R - радіус R£ описаної окружності сотового де хвилеводу l - довжина хвилі НВЧ- генератора. Технологічний процес роботи пристрою для знезараження комбікорму та передпосівної обробки насіння у полі НВЧ наступний. У нижню П-подібну коробку 6, що є одночасно повітрепроводом, нагнітається повітря через отвір 7. У верхню П-подібну коробку 5 з завантажувального бункеру через 1 та позамежний сотовий хвилевод 11 подається комбікорм або насіння. У аераційній перебірці 8 з перфорованою поверхнею повітря змінює свій напрямок і виходить під кутом у масу біологічного матеріалу (комбікорм або насіння) та зріджує її. Псевдозрідженний, або киплячий прошарок матеріалу рухається по аеродинамічній перебірці 8 з перфорованою поверхнею, що вібрує під дією вібратору 9 з частотою 10-100Гц при незначному ухилі (2°) під дією похилих струменів повітря у напрямку приймального бункера 2 через позамежний сотовий хвилевод 11. Регулювання тиску повітря при подачі його через отвір 7 у нижньому П-подібній коробці 6 дозволяє регулювати швидкість проходження комбікормом або насінням зони з інтенсивним полем НВЧ, що створюється НВЧ-генератором 3 та позамежним хвилевод-вставкою 4, тим самим дозволяючи регулювати час знаходження матеріалу, що обробляється, у зазначеній зоні. Для захисту персоналу встановлені сотові позамежні хвилеводи 11. 5 Комп’ютерна верстка А. Крулевський 32568 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
