Безредукторна вітроенергетична установка

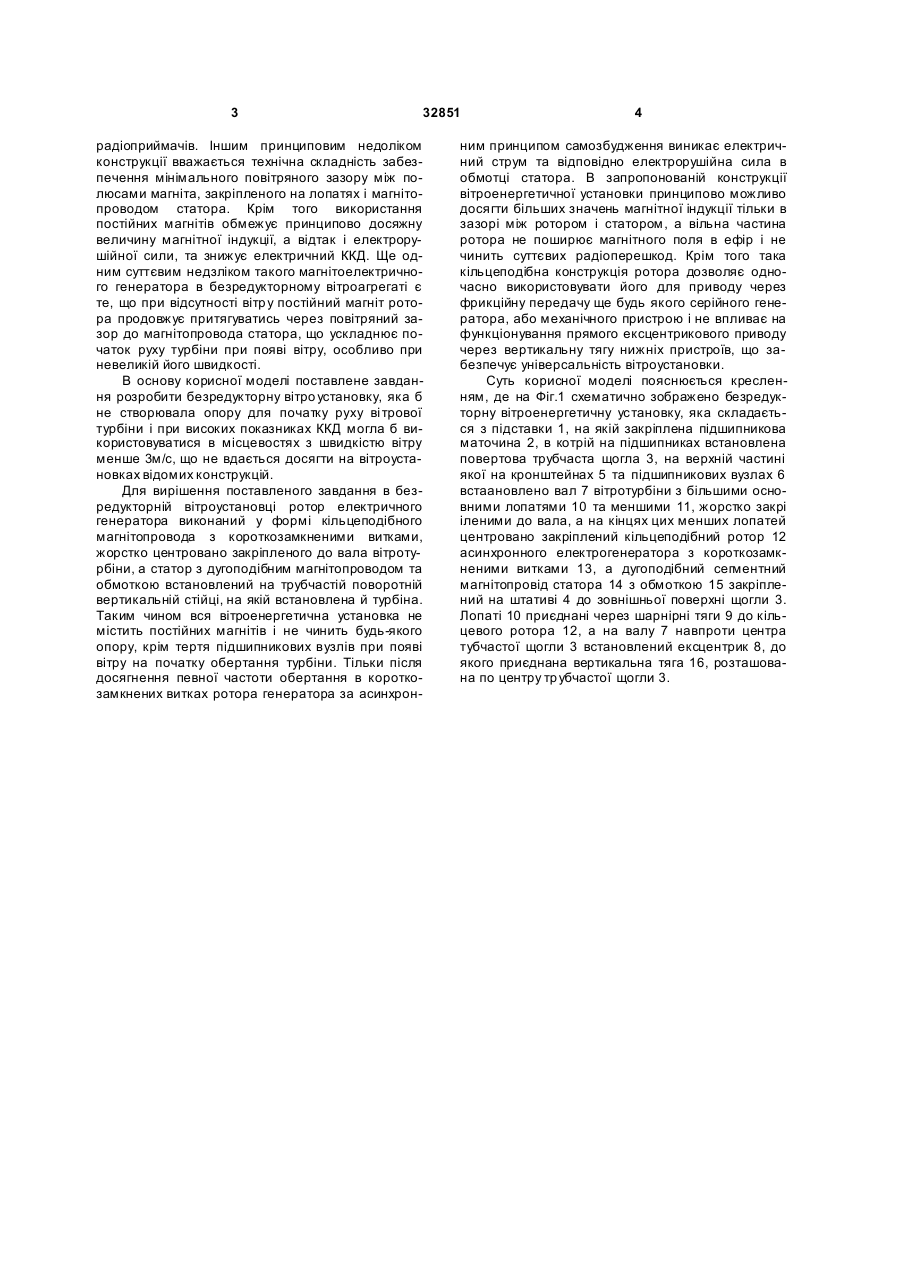

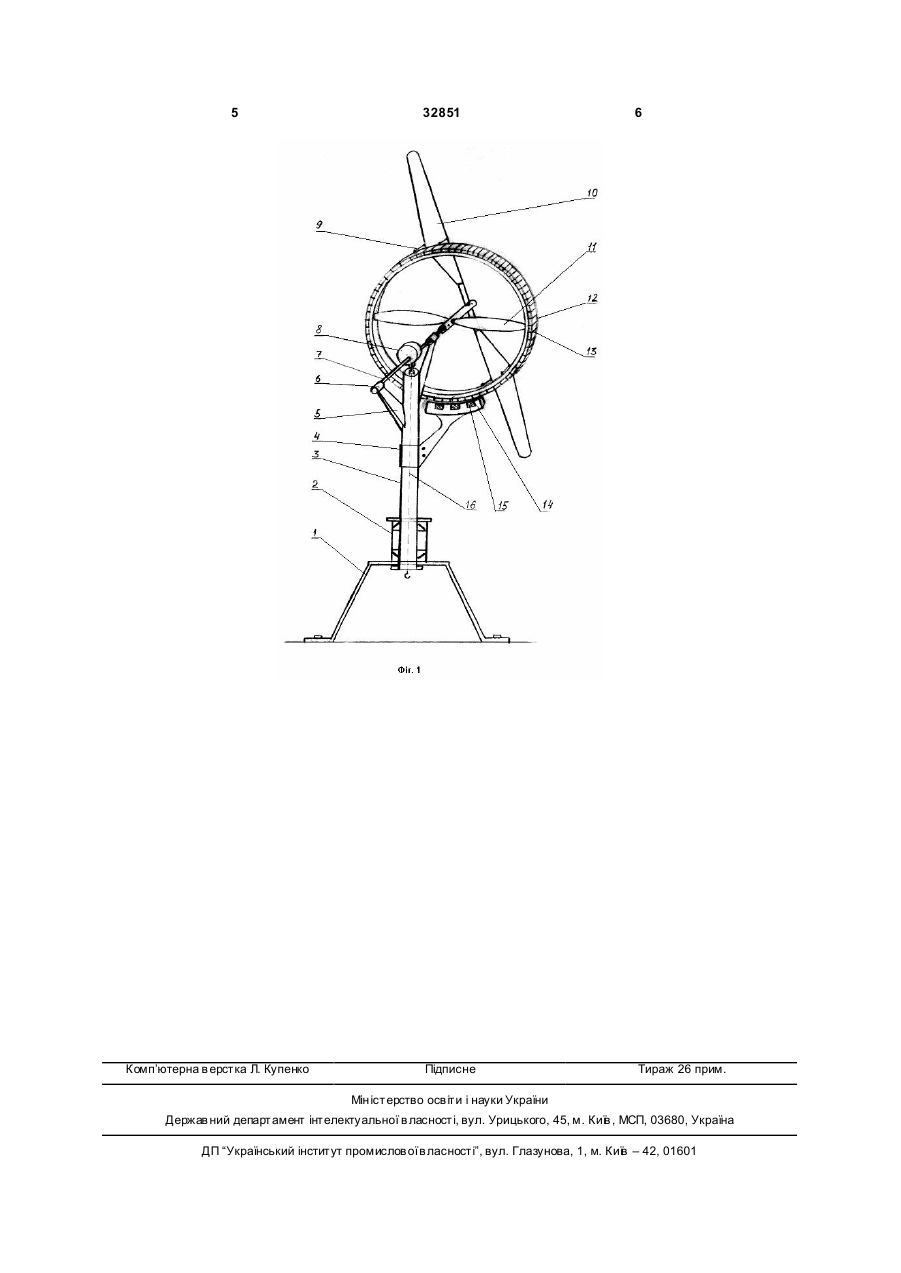

Безредукторна вітроенергетична установка, що складається з лопатевої турбіни на горизонтальній осі, ротора електричного генератора, механічно прикріпленого до лопатей, та дугоподібного 3 32851 радіоприймачів. Іншим принциповим недоліком конструкції вважається технічна складність забезпечення мінімального повітряного зазору між полюсами магніта, закріпленого на лопатях і магнітопроводом статора. Крім того використання постійних магнітів обмежує принципово досяжну величину магнітної індукції, а відтак і електрорушійної сили, та знижує електричний ККД. Ще одним суттєвим недзліком такого магнітоелектричного генератора в безредукторному вітроагрегаті є те, що при відсутності вітр у постійний магніт ротора продовжує притягуватись через повітряний зазор до магнітопровода статора, що ускладнює початок руху турбіни при появі вітру, особливо при невеликій його швидкості. В основу корисної моделі поставлене завдання розробити безредукторну вітро установку, яка б не створювала опору для початку руху ві трової турбіни і при високих показниках ККД могла б використовуватися в місцевостях з швидкістю вітру менше 3м/с, що не вдається досягти на вітроустановках відомих конструкцій. Для вирішення поставленого завдання в безредукторній вітроустановці ротор електричного генератора виконаний у формі кільцеподібного магнітопровода з короткозамкненими витками, жорстко центровано закріпленого до вала вітротурбіни, а статор з дугоподібним магнітопроводом та обмоткою встановлений на трубчастій поворотній вертикальній стійці, на якій встановлена й турбіна. Таким чином вся вітроенергетична установка не містить постійних магнітів і не чинить будь-якого опору, крім тертя підшипникових вузлів при появі вітру на початку обертання турбіни. Тільки після досягнення певної частоти обертання в короткозамкнених витках ротора генератора за асинхрон 4 ним принципом самозбудження виникає електричний струм та відповідно електрорушійна сила в обмотці статора. В запропонованій конструкції вітроенергетичної установки принципово можливо досягти більших значень магнітної індукції тільки в зазорі між ротором і статором, а вільна частина ротора не поширює магнітного поля в ефір і не чинить суттєвих радіоперешкод. Крім того така кільцеподібна конструкція ротора дозволяє одночасно використовувати його для приводу через фрикційну передачу ще будь якого серійного генератора, або механічного пристрою і не впливає на функціонування прямого ексцентрикового приводу через вертикальну тягу нижніх пристроїв, що забезпечує універсальність вітроустановки. Суть корисної моделі пояснюється кресленням, де на Фіг.1 схематично зображено безредукторну вітроенергетичну установку, яка складається з підставки 1, на якій закріплена підшипникова маточина 2, в котрій на підшипниках встановлена повертова трубчаста щогла 3, на верхній частині якої на кронштейнах 5 та підшипникових вузлах 6 встаановлено вал 7 вітротурбіни з більшими основними лопатями 10 та меншими 11, жорстко закрі іленими до вала, а на кінцях цих менших лопатей центровано закріплений кільцеподібний ротор 12 асинхронного електрогенератора з короткозамкненими витками 13, а дугоподібний сегментний магнітопровід статора 14 з обмоткою 15 закріплений на штативі 4 до зовнішньої поверхні щогли 3. Лопаті 10 приєднані через шарнірні тяги 9 до кільцевого ротора 12, а на валу 7 навпроти центра тубчастої щогли 3 встановлений ексцентрик 8, до якого приєднана вертикальна тяга 16, розташована по центру тр убчастої щогли 3. 5 Комп’ютерна в ерстка Л. Купенко 32851 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
