Спосіб виготовлення важкогорючої біозахищеної деревини

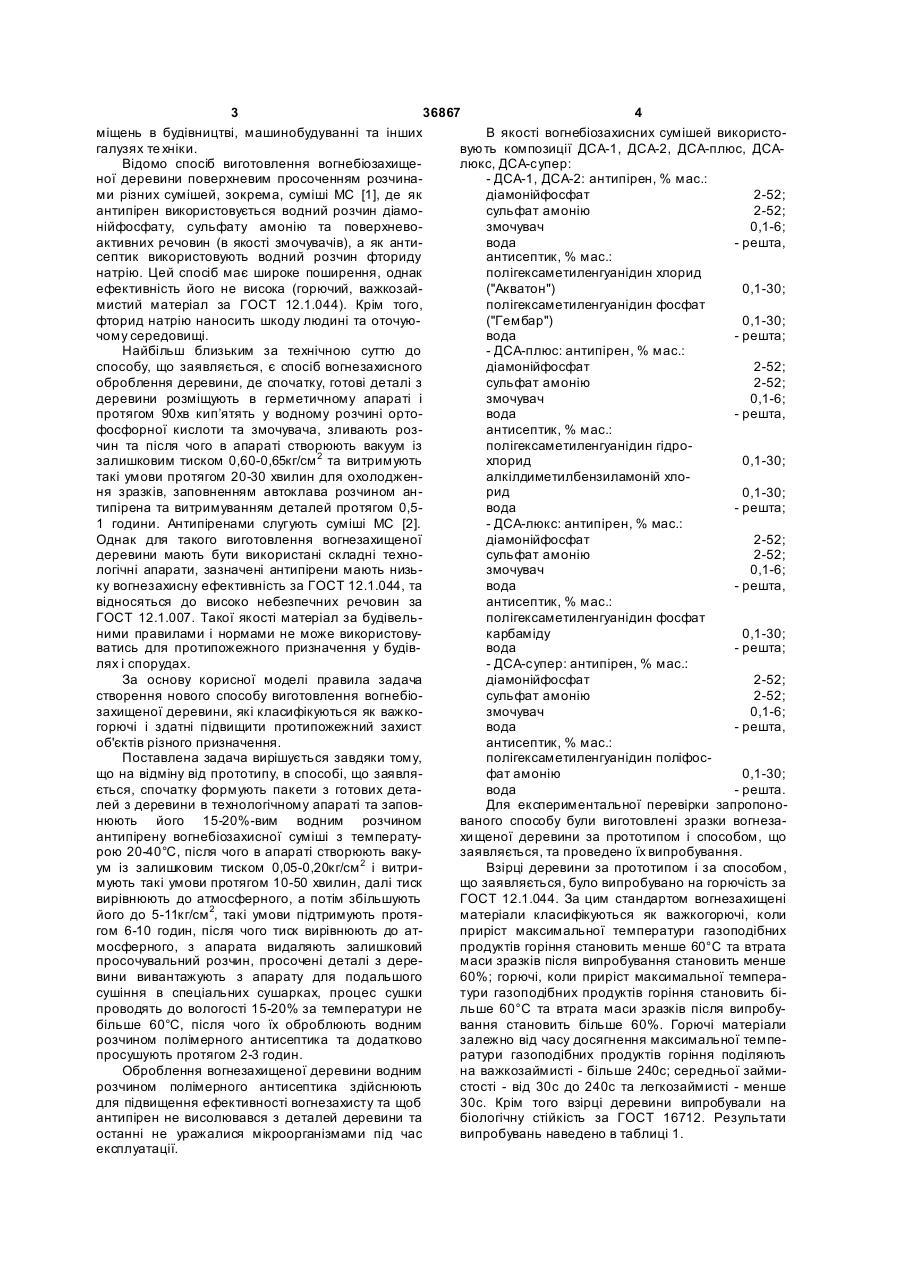

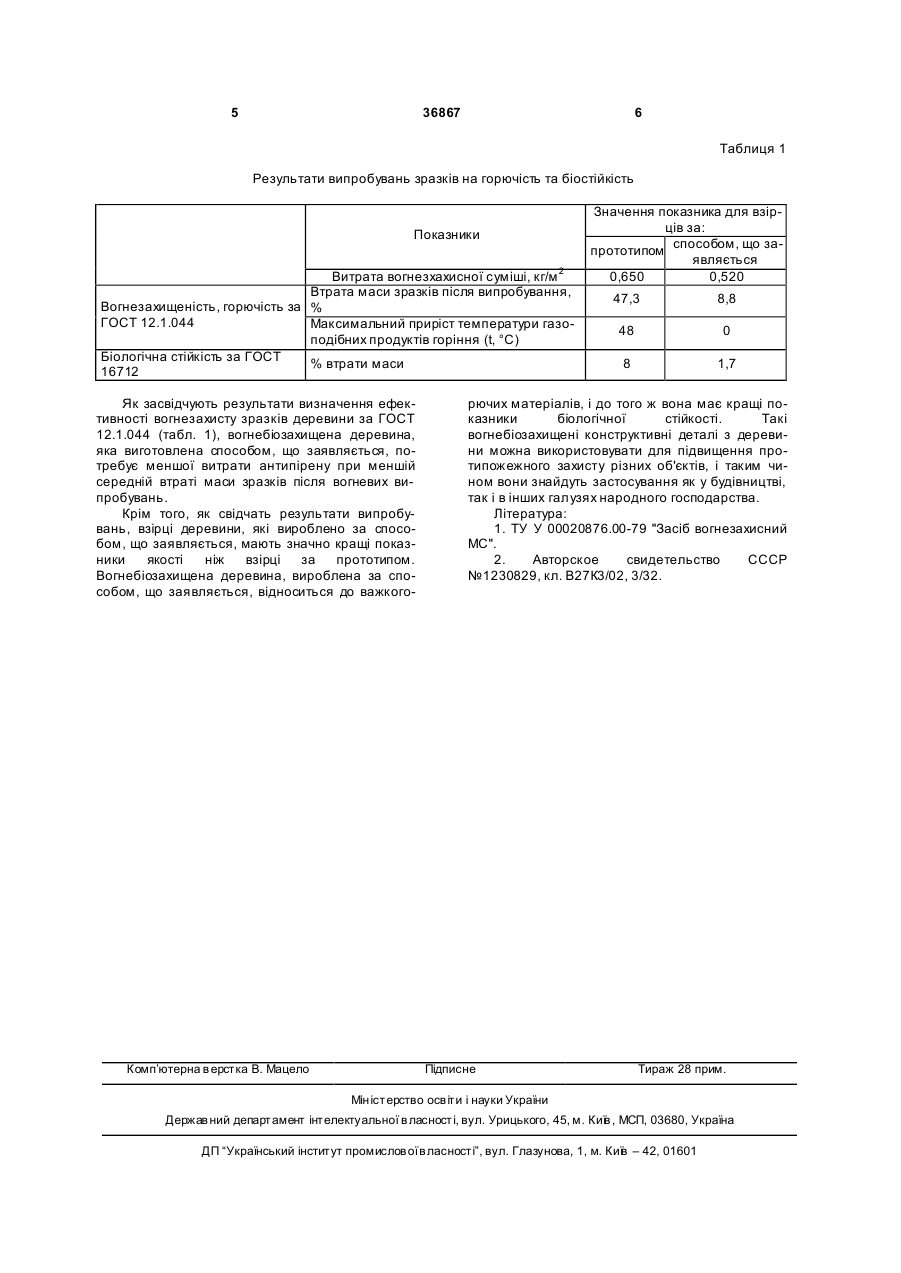

1. Спосіб виготовлення важкогорючої біозахи щеної деревини конструкційного призначення шляхом глибокого просочення водним розчином антипірену, який відрізняється тим, що спочатку формують пакети з готових деталей з деревини в технологічному апараті та заповнюють його 1520% водним розчином антипірену вогнебіозахисної суміші з температурою 20-40 °С, після чого в апараті створюють вакуум із залишковим тиском 0,05-0,20 кг/см 2 і витримують такі умови протягом 10-50 хвилин, далі тиск вирівнюють до атмосферного, а потім збільшують його до 5-11 кг/см 2, такі умови підтримують протягом 6-10 годин, після чого тиск вирівнюють до атмосферного, з апарата видаляють залишковий просочувальний розчин, просочені деталі з деревини вивантажують з апарата для подальшого сушіння в спеціальних сушарках, процес сушки проводять до вологості 15-20 % за температури не більше 60 °С, після чого їх обробляють водним розчином полімерного антисептика та додатково просушують протягом 2-3 годин. 2. Спосіб за п. 1, який відрізняється тим, що як вогнебіозахисну суміш використовують композиції ДСА-1, ДС А-2, ДС А-плюс, ДС А-люкс, ДС А-супер: - ДСА-1, ДСА-2: антипірен, % мас.: діамонійфосфат сульфат амонію змочувач вода антисептик, % мас.: полігексаметиленгуанідин хлорид ("Акватон") полігексаметиленгуанідин фосфат ("Гембар") вода - ДСА-плюс: антипірен, % мас.: діамонійфосфат сульфат амонію змочувач вода антисептик, % мас.: полігексаметиленгуанідин гідрохлорид алкілдиметилбензиламоній хлорид вода - ДСА-люкс: антипірен, % мас.: діамонійфосфат сульфат амонію змочувач вода антисептик, % мас.: полігексаметиленгуанідин фосфат карбаміду вода - ДСА-супер: антипірен, % мас.: діамонійфосфат сульфат амонію змочувач вода антисептик, % мас.: полігексаметиленгуанідин поліфосфат амонію вода Корисна модель відноситься до технології виготовлення важкогорючої біозахищеної деревини, що здійснюється шляхом просочення антипіреном та антисептиком, і може бути використана переважно при виробництві конструкційних деталей з деревини, які призначені для облаштування при 2-52 2-52 0,1-6 решта, 0,1-30 0,1-30 решта, 2-52 2-52 0,1-6 решта, 2-52 2-52 0,1-6 решта, 0,1-30 решта. (13) 36867 0,1-30 решта, (11) 2-52 2-52 0,1-6 решта, UA 0,1-30 решта, U 0,1-30 (19) 1 3 36867 4 міщень в будівництві, машинобудуванні та інших В якості вогнебіозахисних сумішей використогалузях те хніки. вують композиції ДСА-1, ДСА-2, ДСА-плюс, ДСАВідомо спосіб виготовлення вогнебіозахищелюкс, ДСА-супер: ної деревини поверхневим просоченням розчина- ДСА-1, ДСА-2: антипірен, % мас.: ми різних сумішей, зокрема, суміші МС [1], де як діамонійфосфат 2-52; антипірен використовується водний розчин діамосульфат амонію 2-52; нійфосфату, сульфату амонію та поверхневозмочувач 0,1-6; активних речовин (в якості змочувачів), а як антивода - решта, септик використовують водний розчин фториду антисептик, % мас.: натрію. Цей спосіб має широке поширення, однак полігексаметиленгуанідин хлорид ефективність його не висока (горючий, важкозай("Акватон") 0,1-30; мистий матеріал за ГОСТ 12.1.044). Крім того, полігексаметиленгуанідин фосфат фторид натрію наносить шкоду людині та оточую("Гембар") 0,1-30; чому середовищі. вода - решта; Найбільш близьким за технічною суттю до - ДСА-плюс: антипірен, % мас.: способу, що заявляється, є спосіб вогнезахисного діамонійфосфат 2-52; оброблення деревини, де спочатку, готові деталі з сульфат амонію 2-52; деревини розміщують в герметичному апараті і змочувач 0,1-6; протягом 90хв кип’ятять у водному розчині ортовода - решта, фосфорної кислоти та змочувача, зливають розантисептик, % мас.: чин та після чого в апараті створюють вакуум із полігексаметиленгуанідин гідрозалишковим тиском 0,60-0,65кг/см 2 та витримують хлорид 0,1-30; такі умови протягом 20-30 хвилин для охолодженалкілдиметилбензиламоній хлоня зразків, заповненням автоклава розчином анрид 0,1-30; типірена та витримуванням деталей протягом 0,5вода - решта; 1 години. Антипіренами слугують суміші МС [2]. - ДСА-люкс: антипірен, % мас.: Однак для такого виготовлення вогнезахищеної діамонійфосфат 2-52; деревини мають бути використані складні техносульфат амонію 2-52; логічні апарати, зазначені антипірени мають низьзмочувач 0,1-6; ку вогнезахисну ефективність за ГОСТ 12.1.044, та вода - решта, відносяться до високо небезпечних речовин за антисептик, % мас.: ГОСТ 12.1.007. Такої якості матеріал за будівельполігексаметиленгуанідин фосфат ними правилами і нормами не може використовукарбаміду 0,1-30; ватись для протипожежного призначення у будіввода - решта; лях і спорудах. - ДСА-супер: антипірен, % мас.: За основу корисної моделі правила задача діамонійфосфат 2-52; створення нового способу виготовлення вогнебіосульфат амонію 2-52; захищеної деревини, які класифікуються як важкозмочувач 0,1-6; горючі і здатні підвищити протипожежний захист вода - решта, об'єктів різного призначення. антисептик, % мас.: Поставлена задача вирішується завдяки тому, полігексаметиленгуанідин поліфосщо на відміну від прототипу, в способі, що заявляфат амонію 0,1-30; ється, спочатку формують пакети з готових детавода - решта. лей з деревини в технологічному апараті та заповДля експериментальної перевірки запропононюють його 15-20%-вим водним розчином ваного способу були виготовлені зразки вогнезаантипірену вогнебіозахисної суміші з температухи щеної деревини за прототипом і способом, що рою 20-40°С, після чого в апараті створюють вакузаявляється, та проведено їх випробування. ум із залишковим тиском 0,05-0,20кг/см 2 і витриВзірці деревини за прототипом і за способом, мують такі умови протягом 10-50 хвилин, далі тиск що заявляється, було випробувано на горючість за вирівнюють до атмосферного, а потім збільшують ГОСТ 12.1.044. За цим стандартом вогнезахищені його до 5-11кг/см 2, такі умови підтримують протяматеріали класифікуються як важкогорючі, коли гом 6-10 годин, після чого тиск вирівнюють до атприріст максимальної температури газоподібних мосферного, з апарата видаляють залишковий продуктів горіння становить менше 60°С та втрата просочувальний розчин, просочені деталі з деремаси зразків після випробування становить менше вини вивантажують з апарату для подальшого 60%; горючі, коли приріст максимальної темперасушіння в спеціальних сушарках, процес сушки тури газоподібних продуктів горіння становить біпроводять до вологості 15-20% за температури не льше 60°С та втрата маси зразків після випробубільше 60°С, після чого їх оброблюють водним вання становить більше 60%. Горючі матеріали розчином полімерного антисептика та додатково залежно від часу досягнення максимальної темпепросушують протягом 2-3 годин. ратури газоподібних продуктів горіння поділяють Оброблення вогнезахищеної деревини водним на важкозаймисті - більше 240с; середньої займирозчином полімерного антисептика здійснюють стості - від 30с до 240с та легкозаймисті - менше для підвищення ефективності вогнезахисту та щоб 30с. Крім того взірці деревини випробували на антипірен не висолювався з деталей деревини та біологічну стійкість за ГОСТ 16712. Результати останні не уражалися мікроорганізмами під час випробувань наведено в таблиці 1. експлуатації. 5 36867 6 Таблиця 1 Результати випробувань зразків на горючість та біостійкість Показники Витрата вогнезхахисної суміші, кг/м 2 Втрата маси зразків після випробування, Вогнезахищеність, горючість за % ГОСТ 12.1.044 Максимальний приріст температури газоподібних продуктів горіння (t, °С) Біологічна стійкість за ГОСТ % втрати маси 16712 Як засвідчують результати визначення ефективності вогнезахисту зразків деревини за ГОСТ 12.1.044 (табл. 1), вогнебіозахищена деревина, яка виготовлена способом, що заявляється, потребує меншої витрати антипірену при меншій середній втраті маси зразків після вогневих випробувань. Крім того, як свідчать результати випробувань, взірці деревини, які вироблено за способом, що заявляється, мають значно кращі показники якості ніж взірці за прототипом. Вогнебіозахищена деревина, вироблена за способом, що заявляється, відноситься до важкого Комп’ютерна в ерстка В. Мацело Значення показника для взірців за: прототипом способом, що заявляється 0,650 0,520 47,3 8,8 48 0 8 1,7 рючих матеріалів, і до того ж вона має кращі показники біологічної стійкості. Такі вогнебіозахищені конструктивні деталі з деревини можна використовувати для підвищення протипожежного захисту різних об'єктів, і таким чином вони знайдуть застосування як у будівництві, так і в інших галузях народного господарства. Література: 1. ТУ У 00020876.00-79 "Засіб вогнезахисний МС". 2. Авторское свидетельство СССР №1230829, кл. В27К3/02, 3/32. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
