Скловарна піч для плавлення гірських порід

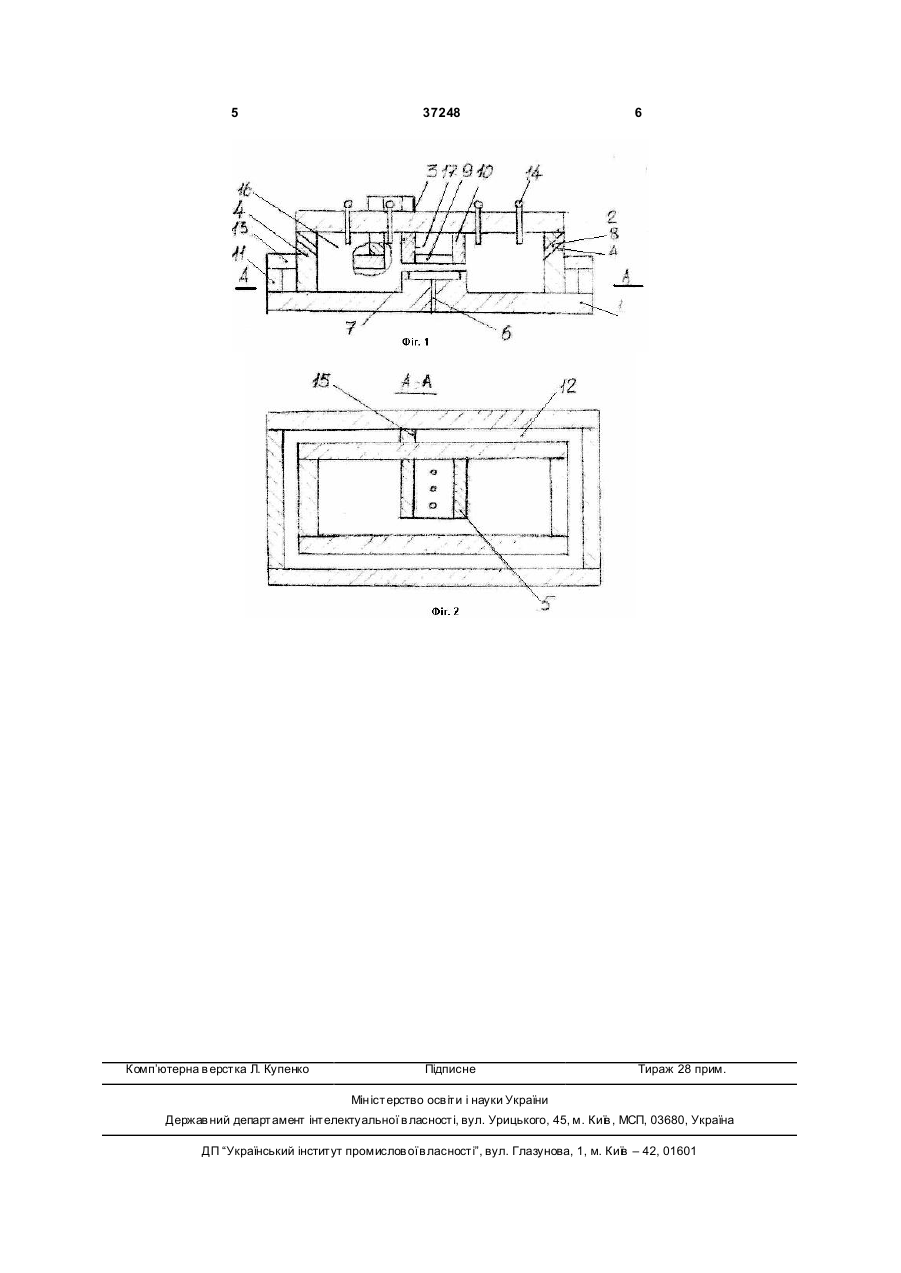

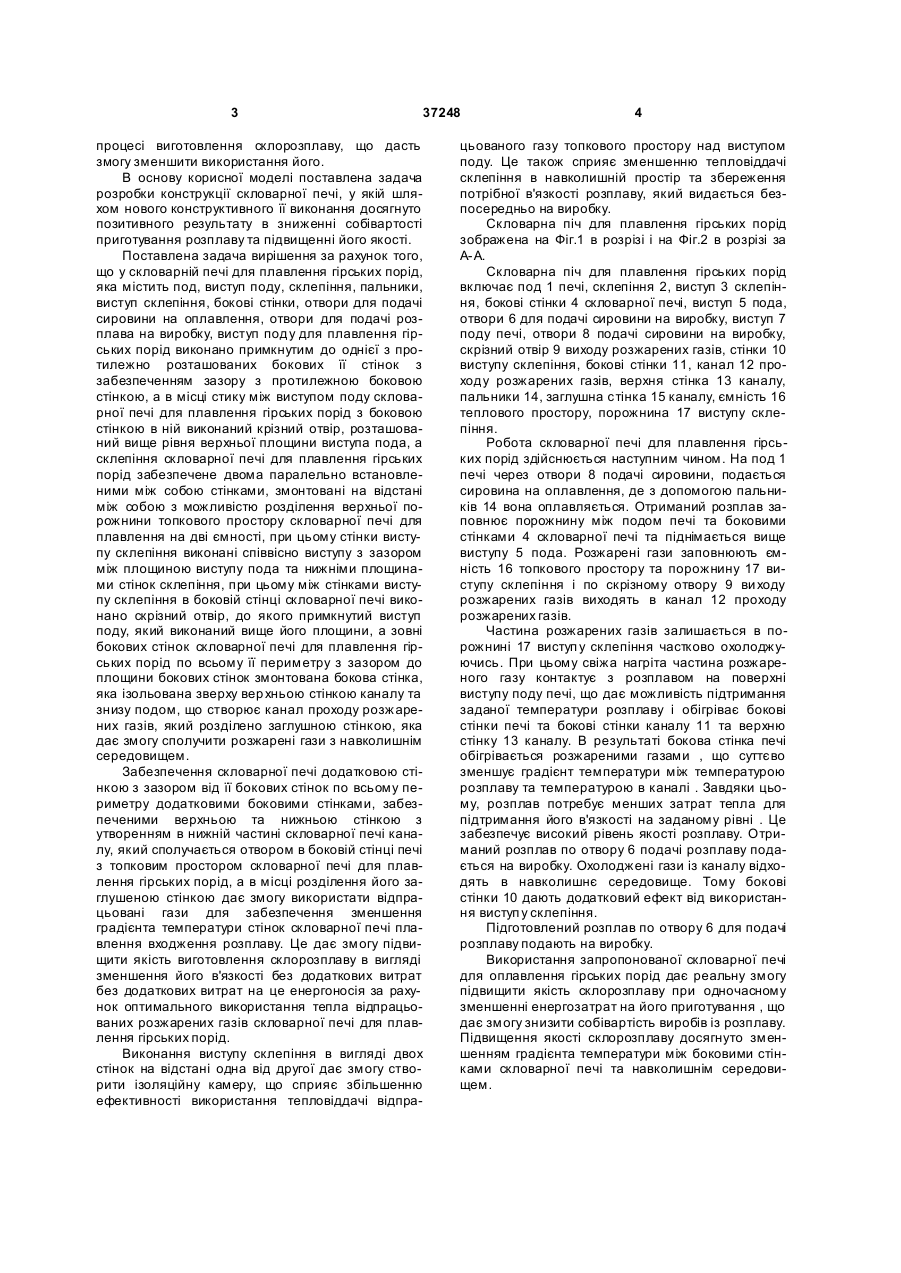

Скловарна піч для плавлення гірських порід , яка містить під, виступ поду, склепіння, бокові стінки, виступ склепіння, пальники в склепінні, отвори для подачі сировини на оплавлення, отвори подачі розплаву на виробку, яка відрізняється тим, що виступ поду виконаний примкнутим до однієї з бокових стінок скловарної печі з забезпеченням зазору з протилежною її боковою стінкою, а в місці стику виступу поду з протилежною боковою стін 3 37248 процесі виготовлення склорозплаву, що дасть змогу зменшити використання його. В основу корисної моделі поставлена задача розробки конструкції скловарної печі, у якій шляхом нового конструктивного її виконання досягнуто позитивного результату в зниженні собівартості приготування розплаву та підвищенні його якості. Поставлена задача вирішення за рахунок того, що у скловарній печі для плавлення гірських порід, яка містить под, виступ поду, склепіння, пальники, виступ склепіння, бокові стінки, отвори для подачі сировини на оплавлення, отвори для подачі розплава на виробку, виступ поду для плавлення гірських порід виконано примкнутим до однієї з протилежно розташованих бокових її стінок з забезпеченням зазору з протилежною боковою стінкою, а в місці стику між виступом поду скловарної печі для плавлення гірських порід з боковою стінкою в ній виконаний крізний отвір, розташований вище рівня верхньої площини виступа пода, а склепіння скловарної печі для плавлення гірських порід забезпечене двома паралельно встановленими між собою стінками, змонтовані на відстані між собою з можливістю розділення верхньої порожнини топкового простору скловарної печі для плавлення на дві ємності, при цьому стінки виступу склепіння виконані співвісно виступу з зазором між площиною виступу пода та нижніми площинами стінок склепіння, при цьому між стінками виступу склепіння в боковій стінці скловарної печі виконано скрізний отвір, до якого примкнутий виступ поду, який виконаний вище його площини, а зовні бокових стінок скловарної печі для плавлення гірських порід по всьому її периметру з зазором до площини бокових стінок змонтована бокова стінка, яка ізольована зверху вер хньою стінкою каналу та знизу подом, що створює канал проходу розжарених газів, який розділено заглушною стінкою, яка дає змогу сполучити розжарені гази з навколишнім середовищем. Забезпечення скловарної печі додатковою стінкою з зазором від її бокових стінок по всьому периметру додатковими боковими стінками, забезпеченими верхньою та нижньою стінкою з утворенням в нижній частині скловарної печі каналу, який сполучається отвором в боковій стінці печі з топковим простором скловарної печі для плавлення гірських порід, а в місці розділення його заглушеною стінкою дає змогу використати відпрацьовані гази для забезпечення зменшення градієнта температури стінок скловарної печі плавлення входження розплаву. Це дає змогу підвищити якість виготовлення склорозплаву в вигляді зменшення його в'язкості без додаткових витрат без додаткових витрат на це енергоносія за рахунок оптимального використання тепла відпрацьованих розжарених газів скловарної печі для плавлення гірських порід. Виконання виступу склепіння в вигляді двох стінок на відстані одна від другої дає змогу створити ізоляційну камеру, що сприяє збільшенню ефективності використання тепловіддачі відпра 4 цьованого газу топкового простору над виступом поду. Це також сприяє зменшенню тепловіддачі склепіння в навколишній простір та збереження потрібної в'язкості розплаву, який видається безпосередньо на виробку. Скловарна піч для плавлення гірських порід зображена на Фіг.1 в розрізі і на Фіг.2 в розрізі за А-А. Скловарна піч для плавлення гірських порід включає под 1 печі, склепіння 2, виступ 3 склепіння, бокові стінки 4 скловарної печі, виступ 5 пода, отвори 6 для подачі сировини на виробку, виступ 7 поду печі, отвори 8 подачі сировини на виробку, скрізний отвір 9 виходу розжарених газів, стінки 10 виступу склепіння, бокові стінки 11, канал 12 проходу розжарених газів, верхня стінка 13 каналу, пальники 14, заглушна стінка 15 каналу, ємність 16 теплового простору, порожнина 17 виступу склепіння. Робота скловарної печі для плавлення гірських порід здійснюється наступним чином. На под 1 печі через отвори 8 подачі сировини, подається сировина на оплавлення, де з допомогою пальників 14 вона оплавляється. Отриманий розплав заповнює порожнину між подом печі та боковими стінками 4 скловарної печі та піднімається вище виступу 5 пода. Розжарені гази заповнюють ємність 16 топкового простору та порожнину 17 виступу склепіння і по скрізному отвору 9 ви ходу розжарених газів виходять в канал 12 проходу розжарених газів. Частина розжарених газів залишається в порожнині 17 виступ у склепіння частково охолоджуючись. При цьому свіжа нагріта частина розжареного газу контактує з розплавом на поверхні виступу поду печі, що дає можливість підтримання заданої температури розплаву і обігріває бокові стінки печі та бокові стінки каналу 11 та верхню стінку 13 каналу. В результаті бокова стінка печі обігрівається розжареними газами , що суттєво зменшує градієнт температури між температурою розплаву та температурою в каналі . Завдяки цьому, розплав потребує менших затрат тепла для підтримання його в'язкості на заданому рівні . Це забезпечує високий рівень якості розплаву. Отриманий розплав по отвору 6 подачі розплаву подається на виробку. Охолоджені гази із каналу відходять в навколишнє середовище. Тому бокові стінки 10 дають додатковий ефект від використання виступ у склепіння. Підготовлений розплав по отвору 6 для подачі розплаву подають на виробку. Використання запропонованої скловарної печі для оплавлення гірських порід дає реальну змогу підвищити якість склорозплаву при одночасному зменшенні енергозатрат на його приготування , що дає змогу знизити собівартість виробів із розплаву. Підвищення якості склорозплаву досягнуто зменшенням градієнта температури між боковими стінками скловарної печі та навколишнім середовищем. 5 Комп’ютерна в ерстка Л. Купенко 37248 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
