Обруч

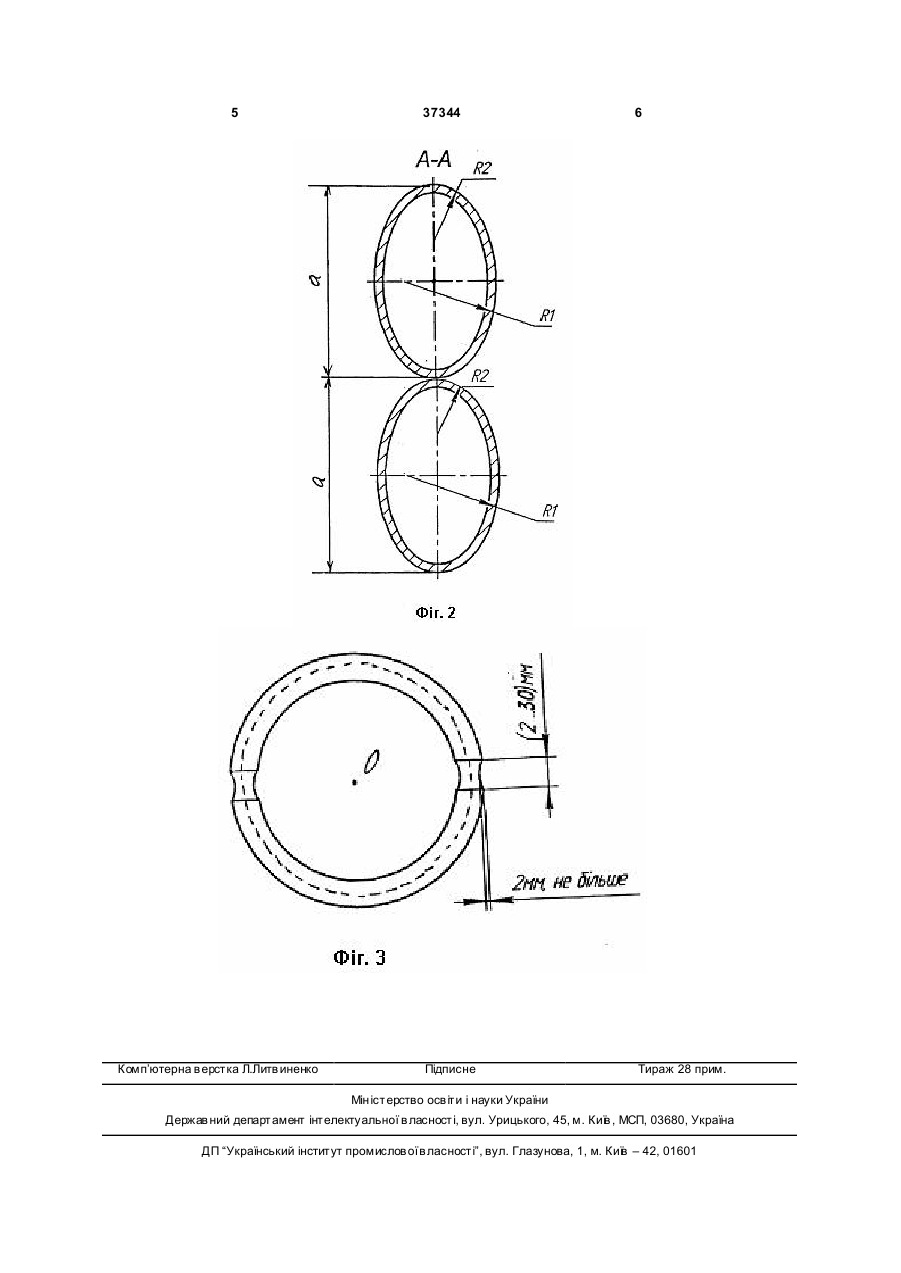

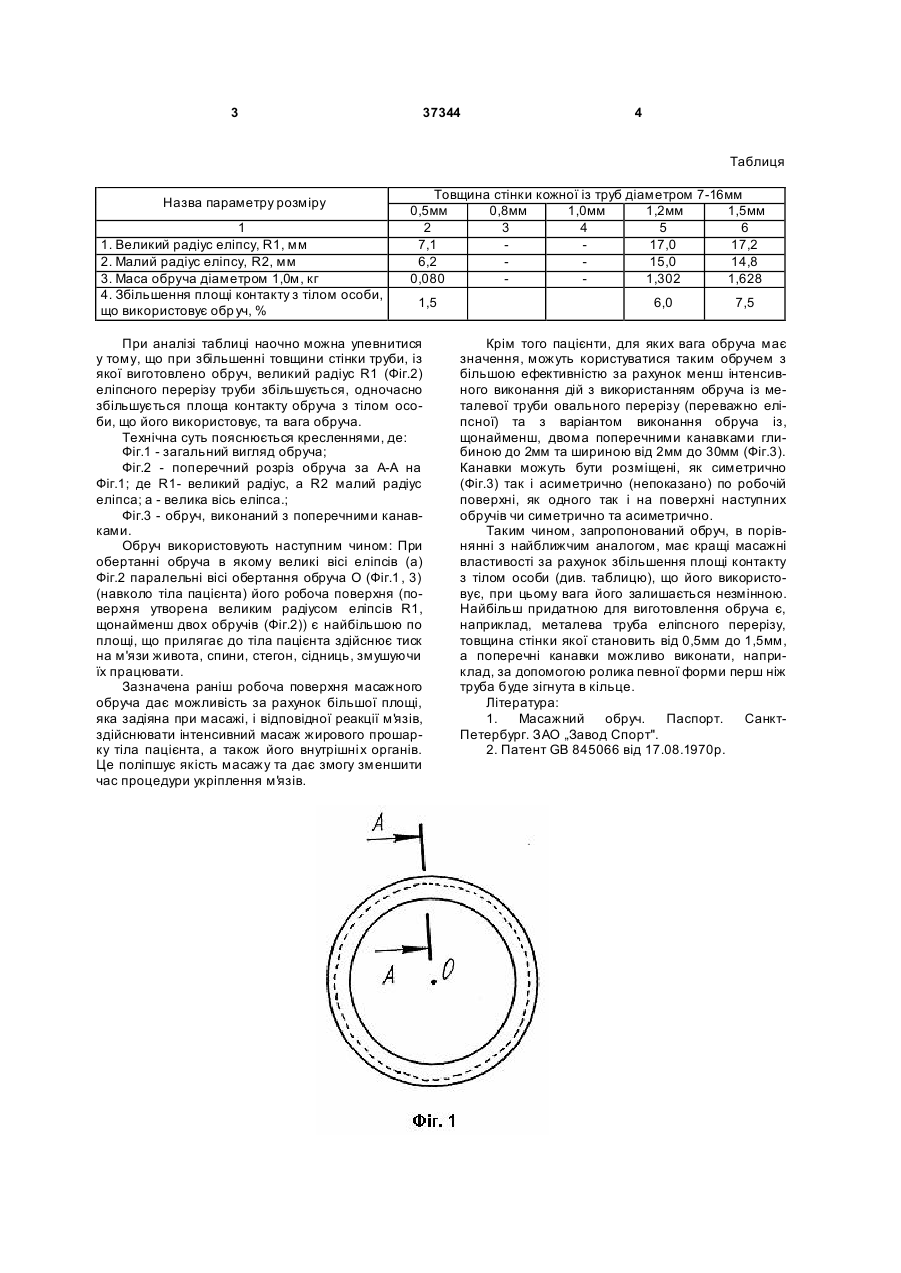

1. Обруч, виконаний у вигляді кільця із труби з перерізом у вигляді еліпса, який відрізняється тим, що виконаний із щонайменше двох співвісних обручів, нерознімно з'єднаних один з одним, таким чином, що велика вісь еліпсів паралельна осі обертання обруча, при цьому великий радіус кожного із еліпсів становить від 7,1мм до 17,2мм, а малий від 6,2мм до 14,8мм, в залежності від товщини стінки труби, яка становить від 0,5мм до 1,5мм. 3 37344 4 Таблиця Назва параметру розміру 1 1. Великий радіус еліпсу, R1, мм 2. Малий радіус еліпсу, R2, мм 3. Маса обруча діаметром 1,0м, кг 4. Збільшення площі контакту з тілом особи, що використовує обр уч, % Товщина стінки кожної із труб діаметром 7-16мм 0,5мм 0,8мм 1,0мм 1,2мм 1,5мм 2 3 4 5 6 7,1 17,0 17,2 6,2 15,0 14,8 0,080 1,302 1,628 1,5 При аналізі таблиці наочно можна упевнитися у тому, що при збільшенні товщини стінки труби, із якої виготовлено обруч, великий радіус R1 (Фіг.2) еліпсного перерізу труби збільшується, одночасно збільшується площа контакту обруча з тілом особи, що його використовує, та вага обруча. Технічна суть пояснюється кресленнями, де: Фіг.1 - загальний вигляд обруча; Фіг.2 - поперечний розріз обруча за А-А на Фіг.1; де R1- великий радіус, a R2 малий радіус еліпса; а - велика вісь еліпса.; Фіг.3 - обруч, виконаний з поперечними канавками. Обруч використовують наступним чином: При обертанні обруча в якому великі вісі еліпсів (а) Фіг.2 паралельні вісі обертання обруча О (Фіг.1 , 3) (навколо тіла пацієнта) його робоча поверхня (поверхня утворена великим радіусом еліпсів R1, щонайменш двох обручів (Фіг.2)) є найбільшою по площі, що прилягає до тіла пацієнта здійснює тиск на м'язи живота, спини, стегон, сідниць, змушуючи їх працювати. Зазначена раніш робоча поверхня масажного обруча дає можливість за рахунок більшої площі, яка задіяна при масажі, і відповідної реакції м'язів, здійснювати інтенсивний масаж жирового прошарку тіла пацієнта, а також його внутрішні х органів. Це поліпшує якість масажу та дає змогу зменшити час процедури укріплення м'язів. 6,0 7,5 Крім того пацієнти, для яких вага обруча має значення, можуть користуватися таким обручем з більшою ефективністю за рахунок менш інтенсивного виконання дій з використанням обруча із металевої труби овального перерізу (переважно еліпсної) та з варіантом виконання обруча із, щонайменш, двома поперечними канавками глибиною до 2мм та шириною від 2мм до 30мм (Фіг.3). Канавки можуть бути розміщені, як симетрично (Фіг.3) так і асиметрично (непоказано) по робочій поверхні, як одного так і на поверхні наступних обручів чи симетрично та асиметрично. Таким чином, запропонований обруч, в порівнянні з найближчим аналогом, має кращі масажні властивості за рахунок збільшення площі контакту з тілом особи (див. таблицю), що його використовує, при цьому вага його залишається незмінною. Найбільш придатною для виготовлення обруча є, наприклад, металева труба еліпсного перерізу, товщина стінки якої становить від 0,5мм до 1,5мм, а поперечні канавки можливо виконати, наприклад, за допомогою ролика певної форми перш ніж труба буде зігнута в кільце. Література: 1. Масажний обруч. Паспорт. СанктПетербург. ЗАО „Завод Спорт". 2. Патент GB 845066 від 17.08.1970р. 5 Комп’ютерна в ерстка Л.Литв иненко 37344 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
