Пристрій для очищення та зволожування повітря

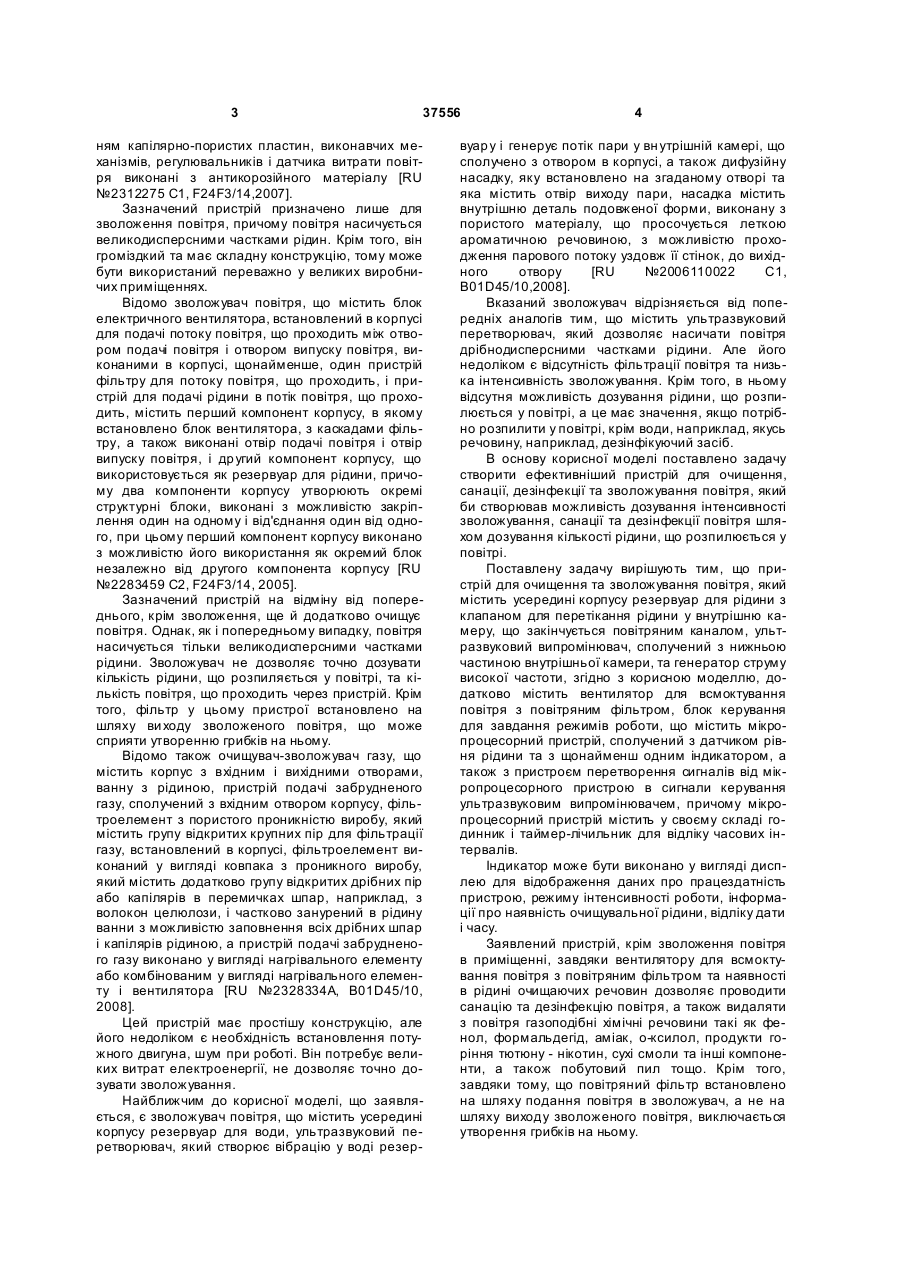

1. Пристрій для очищення та зволожування повітря, що містить усередині корпуса резервуар для рідини з клапаном для перетікання рідини у внутрішню камеру, що закінчується повітряним каналом, ультразвуковий випромінювач, сполучений з нижньою частиною внутрішньої камери, та генератор струму високої частоти, який відрізняється тим, що додатково містить вентилятор для всмоктування повітря з повітряним фільтром, блок 3 37556 ням капілярно-пористих пластин, виконавчих механізмів, регулювальників і датчика витрати повітря виконані з антикорозійного матеріалу [RU №2312275 С1, F24F3/14,2007]. Зазначений пристрій призначено лише для зволоження повітря, причому повітря насичується великодисперсними частками рідин. Крім того, він громіздкий та має складну конструкцію, тому може бути використаний переважно у великих виробничих приміщеннях. Відомо зволожувач повітря, що містить блок електричного вентилятора, встановлений в корпусі для подачі потоку повітря, що проходить між отвором подачі повітря і отвором випуску повітря, виконаними в корпусі, щонайменше, один пристрій фільтру для потоку повітря, що проходить, і пристрій для подачі рідини в потік повітря, що проходить, містить перший компонент корпусу, в якому встановлено блок вентилятора, з каскадами фільтру, а також виконані отвір подачі повітря і отвір випуску повітря, і др угий компонент корпусу, що використовується як резервуар для рідини, причому два компоненти корпусу утворюють окремі структурні блоки, виконані з можливістю закріплення один на одному і від'єднання один від одного, при цьому перший компонент корпусу виконано з можливістю його використання як окремий блок незалежно від другого компонента корпусу [RU №2283459 С2, F24F3/14, 2005]. Зазначений пристрій на відміну від попереднього, крім зволоження, ще й додатково очищує повітря. Однак, як і попередньому випадку, повітря насичується тільки великодисперсними частками рідини. Зволожувач не дозволяє точно дозувати кількість рідини, що розпиляється у повітрі, та кількість повітря, що проходить через пристрій. Крім того, фільтр у цьому пристрої встановлено на шляху ви ходу зволоженого повітря, що може сприяти утворенню грибків на ньому. Відомо також очищувач-зволожувач газу, що містить корпус з вхідним і вихідними отворами, ванну з рідиною, пристрій подачі забрудненого газу, сполучений з вхідним отвором корпусу, фільтроелемент з пористого проникністю виробу, який містить групу відкритих крупних пір для фільтрації газу, встановлений в корпусі, фільтроелемент виконаний у вигляді ковпака з проникного виробу, який містить додатково групу відкритих дрібних пір або капілярів в перемичках шпар, наприклад, з волокон целюлози, і частково занурений в рідину ванни з можливістю заповнення всіх дрібних шпар і капілярів рідиною, а пристрій подачі забрудненого газу виконано у вигляді нагрівального елементу або комбінованим у вигляді нагрівального елементу і вентилятора [RU №2328334A, B01D45/10, 2008]. Цей пристрій має простішу конструкцію, але його недоліком є необхідність встановлення потужного двигуна, шум при роботі. Він потребує великих витрат електроенергії, не дозволяє точно дозувати зволожування. Найближчим до корисної моделі, що заявляється, є зволожувач повітря, що містить усередині корпусу резервуар для води, ультразвуковий перетворювач, який створює вібрацію у воді резер 4 вуар у і генерує потік пари у вн утрішній камері, що сполучено з отвором в корпусі, а також дифузійну насадку, яку встановлено на згаданому отворі та яка містить отвір виходу пари, насадка містить внутрішню деталь подовженої форми, виконану з пористого матеріалу, що просочується леткою ароматичною речовиною, з можливістю проходження парового потоку уздовж її стінок, до вихідного отвору [RU №2006110022 С1, B01D45/10,2008]. Вказаний зволожувач відрізняється від попередніх аналогів тим, що містить ультразвуковий перетворювач, який дозволяє насичати повітря дрібнодисперсними частками рідини. Але його недоліком є відсутність фільтрації повітря та низька інтенсивність зволожування. Крім того, в ньому відсутня можливість дозування рідини, що розпилюється у повітрі, а це має значення, якщо потрібно розпилити у повітрі, крім води, наприклад, якусь речовину, наприклад, дезінфікуючий засіб. В основу корисної моделі поставлено задачу створити ефективніший пристрій для очищення, санації, дезінфекції та зволожування повітря, який би створював можливість дозування інтенсивності зволожування, санації та дезінфекції повітря шляхом дозування кількості рідини, що розпилюється у повітрі. Поставлену задачу вирішують тим, що пристрій для очищення та зволожування повітря, який містить усередині корпусу резервуар для рідини з клапаном для перетікання рідини у внутрішню камеру, що закінчується повітряним каналом, ультразвуковий випромінювач, сполучений з нижньою частиною внутрішньої камери, та генератор струму високої частоти, згідно з корисною моделлю, додатково містить вентилятор для всмоктування повітря з повітряним фільтром, блок керування для завдання режимів роботи, що містить мікропроцесорний пристрій, сполучений з датчиком рівня рідини та з щонайменш одним індикатором, а також з пристроєм перетворення сигналів від мікропроцесорного пристрою в сигнали керування ультразвуковим випромінювачем, причому мікропроцесорний пристрій містить у своєму складі годинник і таймер-лічильник для відліку часових інтервалів. Індикатор може бути виконано у вигляді дисплею для відображення даних про працездатність пристрою, режиму інтенсивності роботи, інформації про наявність очищувальної рідини, відліку дати і часу. Заявлений пристрій, крім зволоження повітря в приміщенні, завдяки вентилятору для всмоктування повітря з повітряним фільтром та наявності в рідині очищаючих речовин дозволяє проводити санацію та дезінфекцію повітря, а також видаляти з повітря газоподібні хімічні речовини такі як фенол, формальдегід, аміак, о-ксилол, продукти горіння тютюну - нікотин, сухі смоли та інші компоненти, а також побутовий пил тощо. Крім того, завдяки тому, що повітряний фільтр встановлено на шляху подання повітря в зволожувач, а не на шляху виходу зволоженого повітря, виключається утворення грибків на ньому. 5 37556 Наявність блоку керування для завдання режимів роботи створює можливість дозування інтенсивності зволожування та дозування кількості рідини, що розпилюється у повітрі. Корисна модель пояснюється малюнками, де: на Фіг.1 зображено схему пристрою для очищення та зволожування повітря; на Фіг.2 - схему блоку керування; на Фіг.3 - приклад параметрів, що відображуються, на дисплеї. Пристрій містить усередині корпусу 1 резервуар 2 для рідини з клапаном 3 для перетікання рідини у внутрішню камеру 4, що закінчується повітряним каналом 5, ультразвуковий випромінювач 6, сполучений з нижньою частиною внутрішньої камери 4, та генератор 7 струму високої частоти; вентилятор 8 для всмоктування повітря з повітряним фільтром 9, блок керування 10 для завдання режимів роботи. Блок керування 10 містить мікропроцесорний пристрій 11, сполучений з пристроєм введення даних 12, датчиком рівня рідини 13 та з щонайменш одним індикатором 14, що може бути виконано у вигляді дисплею 15, а також з пристроєм сполучення 16 для перетворення сигналів від мікропроцесорного пристрою 11 в сигнали керування ультразвуковим випромінювачем 6, при цьому мікропроцесорний пристрій 11 містить у своєму складі годинник і таймер-лічильник (не показано) для відліку часових інтервалів. Комп’ютерна в ерстка Л.Литв иненко 6 Блок управління 10 здійснює генерацію сигналів, що управляють включенням ультразвукового випромінювача 6 відповідно до режиму роботи, контроль за рівнем рідини, забезпечує відображення даних для користувача. Режим роботи пристрою визначає кількість очищувальної речовини, що поступає в приміщення за одиницю часу, та залежить від об'єму приміщення, міри його забрудненості. Режим роботи пристрою встановлюють за допомогою пристрою введення даних 12, наприклад, роботу по розкладу чи роботу на заданий по таймеру час, при цьому на індикаторі 14 відображуються дані про працездатність пристрою, режим роботи, наявність очищувальної рідини, відлік дати і часу. Пристрій працює наступним чином. Спочатку в резервуар 2 для рідини наливають очищувальну рідину, наприклад, воду з дезинфікуючим засобом. Потім через пристрій введення даних 12 блоку керування 10 обирають необхідний режим роботи пристрою. За допомогою вентилятору 8 в пристрій всмоктується повітря, що проходить через повітряний фільтр 9. За допомогою ультразвукового випромінювача 6 електричні коливання, що створюються генератором 7 струму високої частоти, перетворюються в ультразвукові коливання. Завдяки ультразвуковим коливанням над поверхнею рідини у внутрішній камері 4 створюється пароповітряна суміш, яка через повітряний канал 5 надходить у приміщення. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
