Вузол сполучення колони та ригеля збірного залізобетонного каркасу
Номер патенту: 37773
Опубліковано: 15.05.2001
Автори: Головіна Валерія Сергіївна, Магала Віктор Сергійович, Чайка Микола Олексійович
Текст

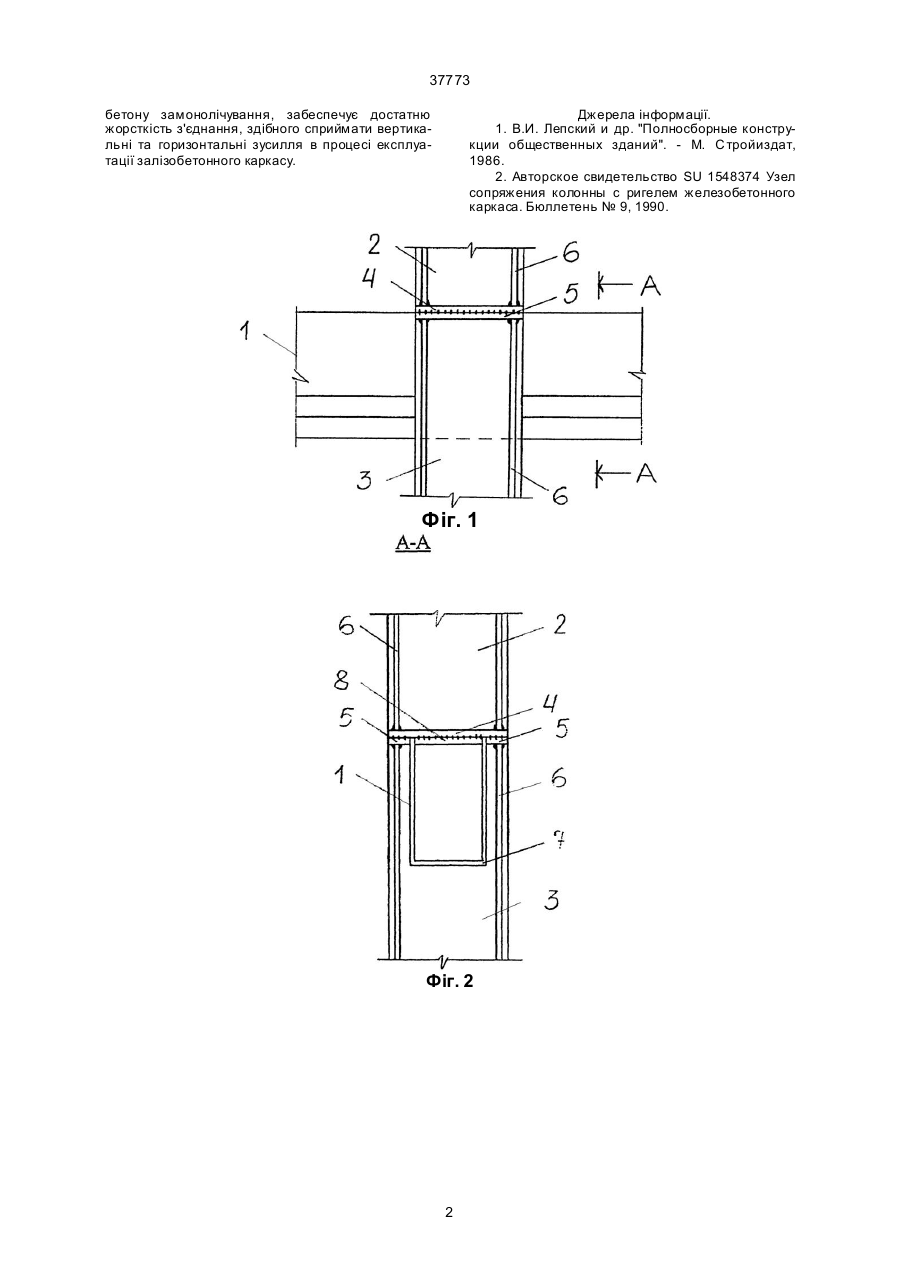

Вузол сполучення колони та ригеля збірного залізобетонного каркасу, що містить розташовану між торцями верхньої та нижньої колон опорну ділянку ригеля, який відрізняється тим, що торці колон виконані у вигляді металевих закладних деталей, приварених до робочої арматури каркасів колон, торець нижньої колони виконаний з вилкоподібним заглибленням на висоту ригеля, на верхній поверхні якого закріплена закладна деталь із полосової сталі, а вказані закладні деталі ригеля та колони з'єднані між собою по периметру вузла зварюванням. (19) (21) 2000042133 (22) 14.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Магала Віктор Сергійович, Чайка Микола Олексійович, Головіна Валерія Сергіївна (73) Придніпровська державна академія будівництва та архітектури, Магала Віктор Сергійович, Чайка Микола Олексійович, Головіна Валерія Сергіївна 37773 бетону замонолічування, забеспечує достатню жорсткість з'єднання, здібного сприймати вертикальні та горизонтальні зусилля в процесі експлуатації залізобетонного каркасу. Джерела інформації. 1. В.И. Лепский и др. "Полносборные конструкции общественных зданий". - М. С тройиздат, 1986. 2. Авторское свидетельство SU 1548374 Узел сопряжения колонны с ригелем железобетонного каркаса. Бюллетень № 9, 1990. Фіг. 1 Фіг. 2 2 37773 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of column and girth-rail of pre-fabricated reinforced-concrete frame
Автори англійськоюMahala Viktor Serhiiovych, Chaika Mykola Oleksiiovych, Holovina Valeria Serhiivna
Назва патенту російськоюУзел соединения колонны и ригеля сборного железобетонного каркаса
Автори російськоюМагала Виктор Сергеевич, Чайка Николай Алексеевич, Головина Валерия Сергеевна
МПК / Мітки
Мітки: ригеля, каркасу, сполучення, залізобетонного, збірного, вузол, колони
Код посилання
