Панельна теплова ізоляція

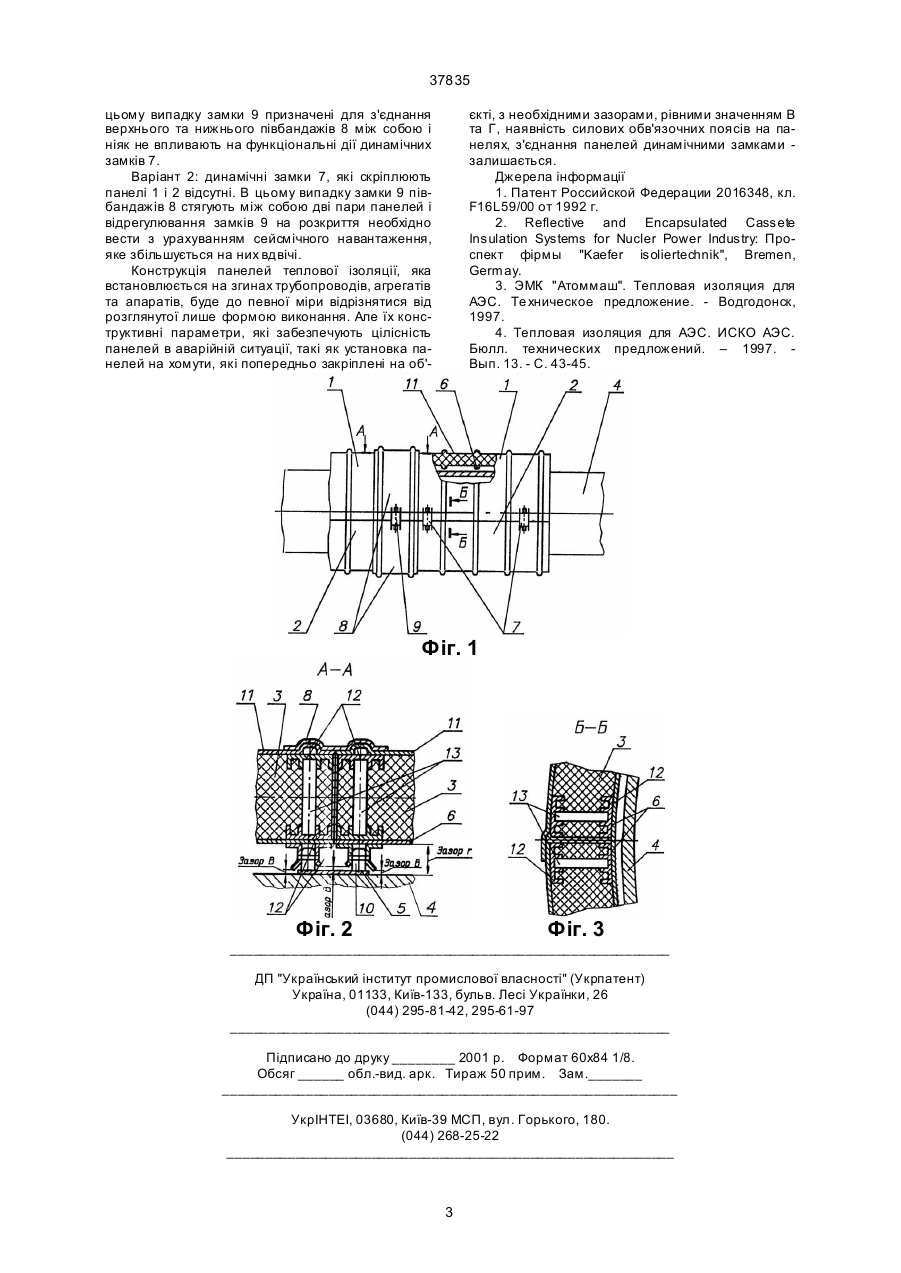

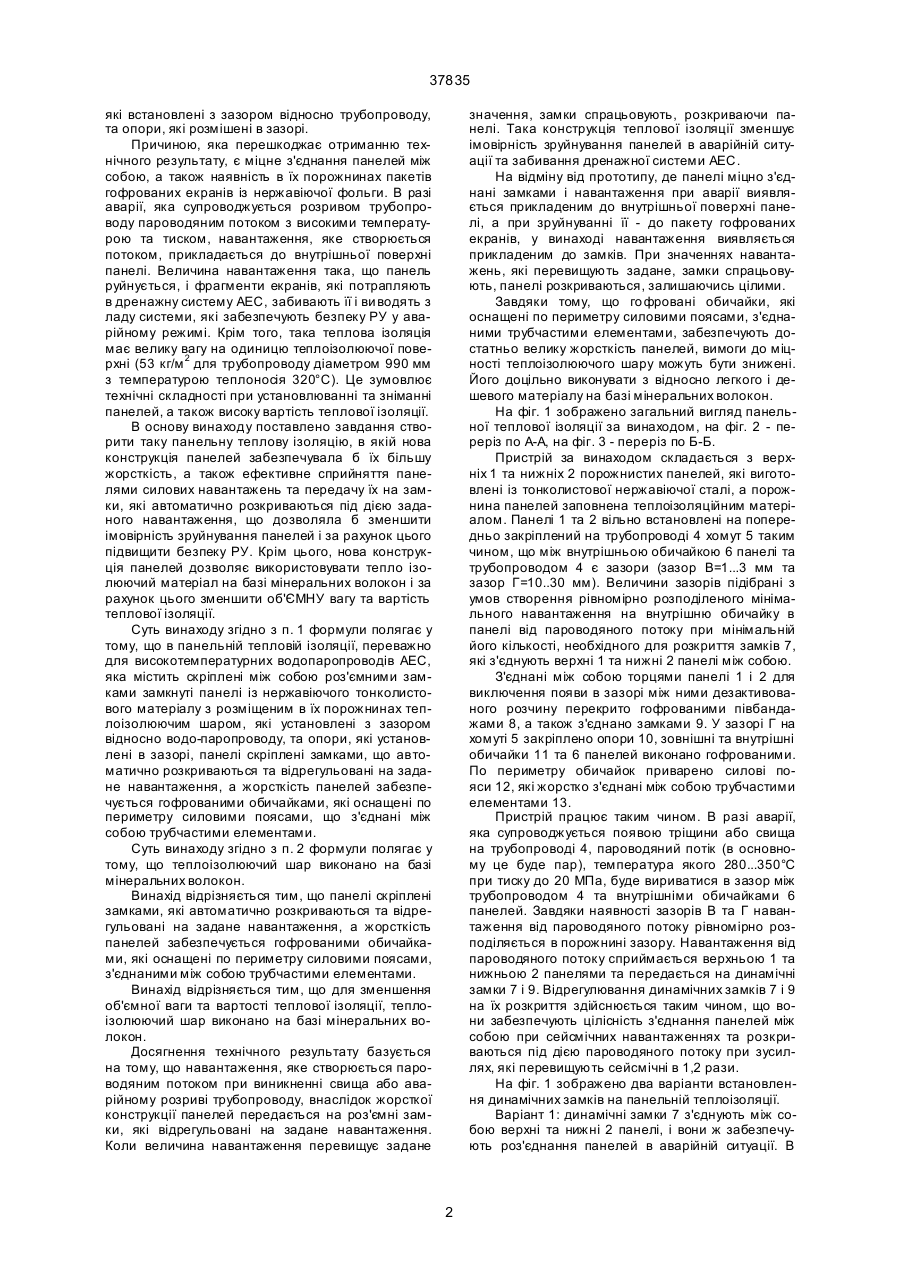

1. Панельна теплова ізоляція, переважно для високотемпературних водопаропроводів AEС, що 37835 які встановлені з зазором відносно трубопроводу, та опори, які розмішені в зазорі. Причиною, яка перешкоджає отриманню технічного результату, є міцне з'єднання панелей між собою, а також наявність в їх порожнинах пакетів гофрованих екранів із нержавіючої фольги. В разі аварії, яка супроводжується розривом трубопроводу пароводяним потоком з високими температурою та тиском, навантаження, яке створюється потоком, прикладається до внутрішньої поверхні панелі. Величина навантаження така, що панель руйнується, і фрагменти екранів, які потрапляють в дренажну систему АЕС, забивають її і ви водять з ладу системи, які забезпечують безпеку РУ у аварійному режимі. Крім того, така теплова ізоляція має велику вагу на одиницю теплоізолюючої поверхні (53 кг/м 2 для трубопроводу діаметром 990 мм з температурою теплоносія 320°С). Це зумовлює технічні складності при установлюванні та зніманні панелей, а також високу вартість теплової ізоляції. В основу винаходу поставлено завдання створити таку панельну теплову ізоляцію, в якій нова конструкція панелей забезпечувала б їх більшу жорсткість, а також ефективне сприйняття панелями силових навантажень та передачу їх на замки, які автоматично розкриваються під дією заданого навантаження, що дозволяла б зменшити імовірність зруйнування панелей і за рахунок цього підвищити безпеку РУ. Крім цього, нова конструкція панелей дозволяє використовувати тепло ізолюючий матеріал на базі мінеральних волокон і за рахунок цього зменшити об'ЄМНУ вагу та вартість теплової ізоляції. Суть винаходу згідно з п. 1 формули полягає у тому, що в панельній тепловій ізоляції, переважно для високотемпературних водопаропроводів АЕС, яка містить скріплені між собою роз'ємними замками замкнуті панелі із нержавіючого тонколистового матеріалу з розміщеним в їх порожнинах теплоізолюючим шаром, які установлені з зазором відносно водо-паропроводу, та опори, які установлені в зазорі, панелі скріплені замками, що автоматично розкриваються та відрегульовані на задане навантаження, а жорсткість панелей забезпечується гофрованими обичайками, які оснащені по периметру силовими поясами, що з'єднані між собою трубчастими елементами. Суть винаходу згідно з п. 2 формули полягає у тому, що теплоізолюючий шар виконано на базі мінеральних волокон. Винахід відрізняється тим, що панелі скріплені замками, які автоматично розкриваються та відрегульовані на задане навантаження, а жорсткість панелей забезпечується гофрованими обичайками, які оснащені по периметру силовими поясами, з'єднаними між собою трубчастими елементами. Винахід відрізняється тим, що для зменшення об'ємної ваги та вартості теплової ізоляції, теплоізолюючий шар виконано на базі мінеральних волокон. Досягнення технічного результату базується на тому, що навантаження, яке створюється пароводяним потоком при виникненні свища або аварійному розриві трубопроводу, внаслідок жорсткої конструкції панелей передається на роз'ємні замки, які відрегульовані на задане навантаження. Коли величина навантаження перевищує задане значення, замки спрацьовують, розкриваючи панелі. Така конструкція теплової ізоляції зменшує імовірність зруйнування панелей в аварійній ситуації та забивання дренажної системи АЕС. На відміну від прототипу, де панелі міцно з'єднані замками і навантаження при аварії виявляється прикладеним до внутрішньої поверхні панелі, а при зруйнуванні її - до пакету гофрованих екранів, у винаході навантаження виявляється прикладеним до замків. При значеннях навантажень, які перевищують задане, замки спрацьовують, панелі розкриваються, залишаючись цілими. Завдяки тому, що го фровані обичайки, які оснащені по периметру силовими поясами, з'єднаними трубчастими елементами, забезпечують достатньо велику жорсткість панелей, вимоги до міцності теплоізолюючого шару можуть бути знижені. Його доцільно виконувати з відносно легкого і дешевого матеріалу на базі мінеральних волокон. На фіг. 1 зображено загальний вигляд панельної теплової ізоляції за винаходом, на фіг. 2 - переріз по А-А, на фіг. 3 - переріз по Б-Б. Пристрій за винаходом складається з верхніх 1 та нижніх 2 порожнистих панелей, які виготовлені із тонколистової нержавіючої сталі, а порожнина панелей заповнена теплоізоляційним матеріалом. Панелі 1 та 2 вільно встановлені на попередньо закріплений на трубопроводі 4 хомут 5 таким чином, що між внутрішньою обичайкою 6 панелі та трубопроводом 4 є зазори (зазор В=1...3 мм та зазор Г=10..30 мм). Величини зазорів підібрані з умов створення рівномірно розподіленого мінімального навантаження на внутрішню обичайку в панелі від пароводяного потоку при мінімальній його кількості, необхідного для розкриття замків 7, які з'єднують верхні 1 та нижні 2 панелі між собою. З'єднані між собою торцями панелі 1 і 2 для виключення появи в зазорі між ними дезактивованого розчину перекрито гофрованими півбандажами 8, а також з'єднано замками 9. У зазорі Г на хомуті 5 закріплено опори 10, зовнішні та внутрішні обичайки 11 та 6 панелей виконано гофрованими. По периметру обичайок приварено силові пояси 12, які жорстко з'єднані між собою трубчастими елементами 13. Пристрій працює таким чином. В разі аварії, яка супроводжується появою тріщини або свища на трубопроводі 4, пароводяний потік (в основному це буде пар), температура якого 280...350°С при тиску до 20 МПа, буде вириватися в зазор між трубопроводом 4 та внутрішніми обичайками 6 панелей. Завдяки наявності зазорів В та Г навантаження від пароводяного потоку рівномірно розподіляється в порожнині зазору. Навантаження від пароводяного потоку сприймається верхньою 1 та нижньою 2 панелями та передається на динамічні замки 7 і 9. Відрегулювання динамічних замків 7 і 9 на їх розкриття здійснюється таким чином, що вони забезпечують цілісність з'єднання панелей між собою при сейсмічних навантаженнях та розкриваються під дією пароводяного потоку при зусиллях, які перевищують сейсмічні в 1,2 рази. На фіг. 1 зображено два варіанти встановлення динамічних замків на панельній теплоізоляції. Варіант 1: динамічні замки 7 з'єднують між собою верхні та нижні 2 панелі, і вони ж забезпечують роз'єднання панелей в аварійній ситуації. В 2 37835 цьому випадку замки 9 призначені для з'єднання верхнього та нижнього півбандажів 8 між собою і ніяк не впливають на функціональні дії динамічних замків 7. Варіант 2: динамічні замки 7, які скріплюють панелі 1 і 2 відсутні. В цьому випадку замки 9 півбандажів 8 стягують між собою дві пари панелей і відрегулювання замків 9 на розкриття необхідно вести з урахуванням сейсмічного навантаження, яке збільшується на них вдвічі. Конструкція панелей теплової ізоляції, яка встановлюється на згинах трубопроводів, агрегатів та апаратів, буде до певної міри відрізнятися від розглянутої лише формою виконання. Але їх конструктивні параметри, які забезпечують цілісність панелей в аварійній ситуації, такі як установка панелей на хомути, які попередньо закріплені на об' єкті, з необхідними зазорами, рівними значенням В та Г, наявність силових обв'язочних поясів на панелях, з'єднання панелей динамічними замками залишається. Джерела інформації 1. Патент Российской Федерации 2016348, кл. F16L59/00 от 1992 г. 2. Reflective and Encapsulated Cassete Insulation Systems for Nucler Power Industry: Проспект фірмы "Kaefer isoliertechnik", Bremen, Germay. 3. ЭМК "Атоммаш". Тепловая изоляция для АЭС. Те хническое предложение. - Водгодонск, 1997. 4. Тепловая изоляция для АЭС. ИСКО АЭС. Бюлл. технических предложений. – 1997. Вып. 13. - С. 43-45. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
