Спосіб струминного закріплення лесових порід

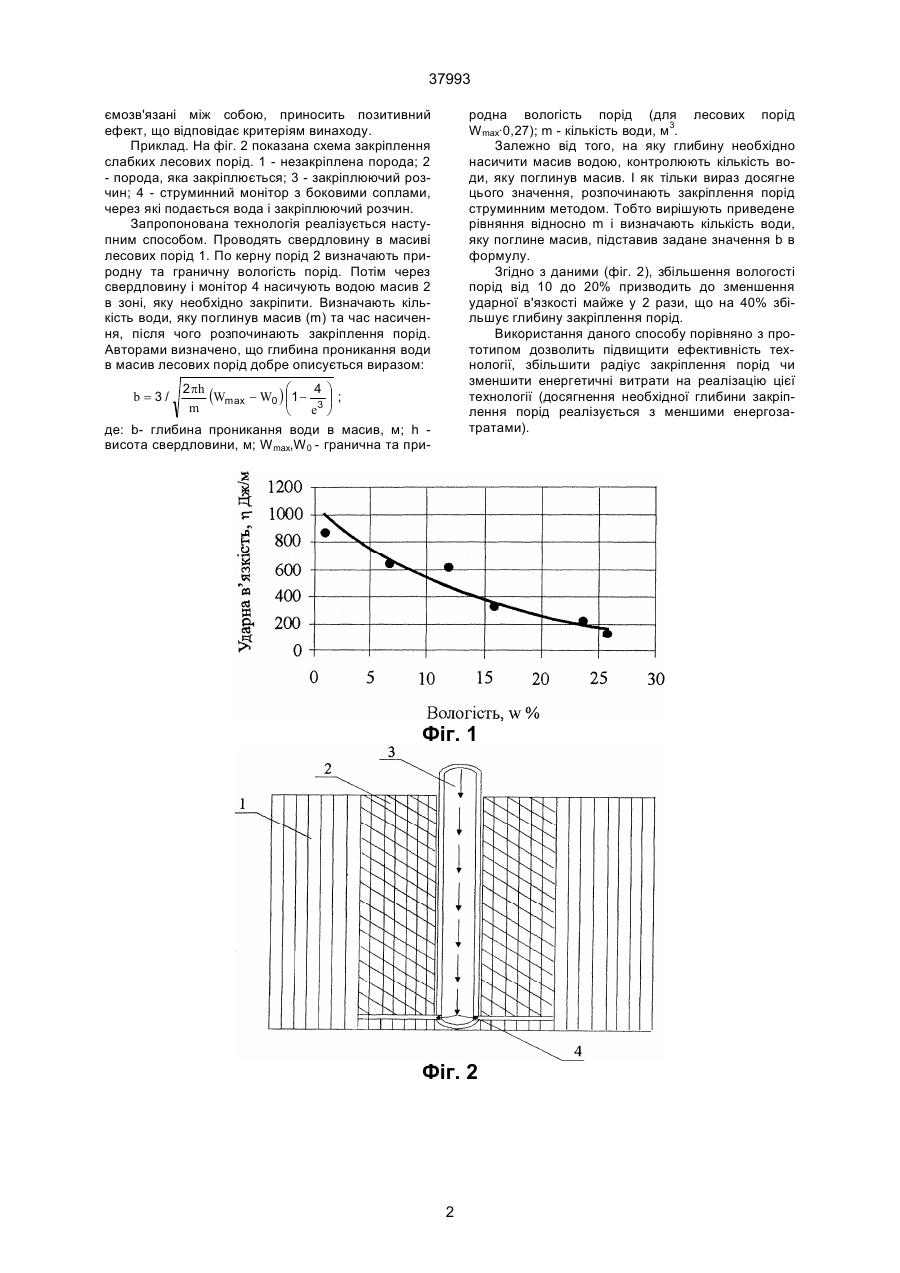

Спосіб струминного закріплення лесових порід шляхом руйнування та перемішування породи енергією струменя, закріплюючого розчин, який відрізняється тим, що спочатку в зоні дії струменя визначають природну вологість порід і її граничне значення, потім насичують породи водою і визначають кількість води, яку поглинув масив, та час насичення, після чого ведуть закріплення порід. (19) (21) 2000052746 (22) 15.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Бондаренко Володимир Ілліч, Власов Сергій Федорович, Лубенець Микола Олексійович, Устивицький Олег Олександрович, Владико Олександр Борисович (73) Національна гірнича академія України 37993 родна вологість порід (для лесових порід Wmax·0,27); m - кількість води, м3. Залежно від того, на яку глибину необхідно насичити масив водою, контролюють кількість води, яку поглинув масив. І як тільки вираз досягне цього значення, розпочинають закріплення порід струминним методом. Тобто вирішують приведене рівняння відносно m і визначають кількість води, яку поглине масив, підставив задане значення b в формулу. Згідно з даними (фіг. 2), збільшення вологості порід від 10 до 20% призводить до зменшення ударної в'язкості майже у 2 рази, що на 40% збільшує глибину закріплення порід. Використання даного способу порівняно з прототипом дозволить підвищити ефективність технології, збільшити радіус закріплення порід чи зменшити енергетичні витрати на реалізацію цієї технології (досягнення необхідної глибини закріплення порід реалізується з меншими енергозатратами). ємозв'язані між собою, приносить позитивний ефект, що відповідає критеріям винаходу. Приклад. На фіг. 2 показана схема закріплення слабких лесових порід. 1 - незакріплена порода; 2 - порода, яка закріплюється; 3 - закріплюючий розчин; 4 - струминний монітор з боковими соплами, через які подається вода і закріплюючий розчин. Запропонована технологія реалізується наступним способом. Проводять свердловину в масиві лесових порід 1. По керну порід 2 визначають природну та граничну вологість порід. Потім через свердловину і монітор 4 насичують водою масив 2 в зоні, яку необхідно закріпити. Визначають кількість води, яку поглинув масив (m) та час насичення, після чого розпочинають закріплення порід. Авторами визначено, що глибина проникання води в масив лесових порід добре описується виразом: 2 ph (Wmax - W0 ) æ1 - 4 ö ; ç ÷ ç 3÷ m è e ø де: b- глибина проникання води в масив, м; h висота свердловини, м; Wmax,W0 - гранична та приb=3/ Фіг. 1 Фіг. 2 2 37993 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
