Електропунктурний стимулятор

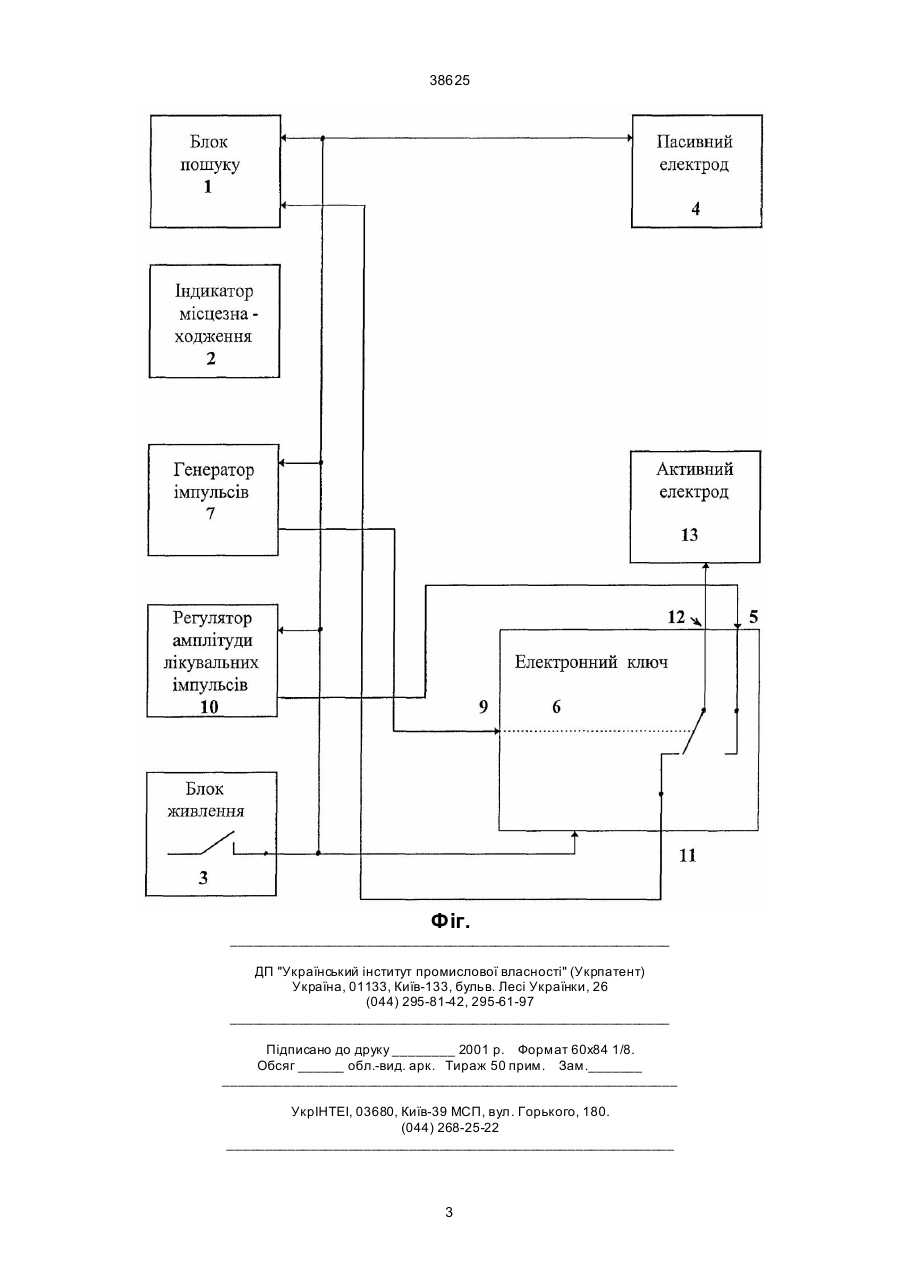

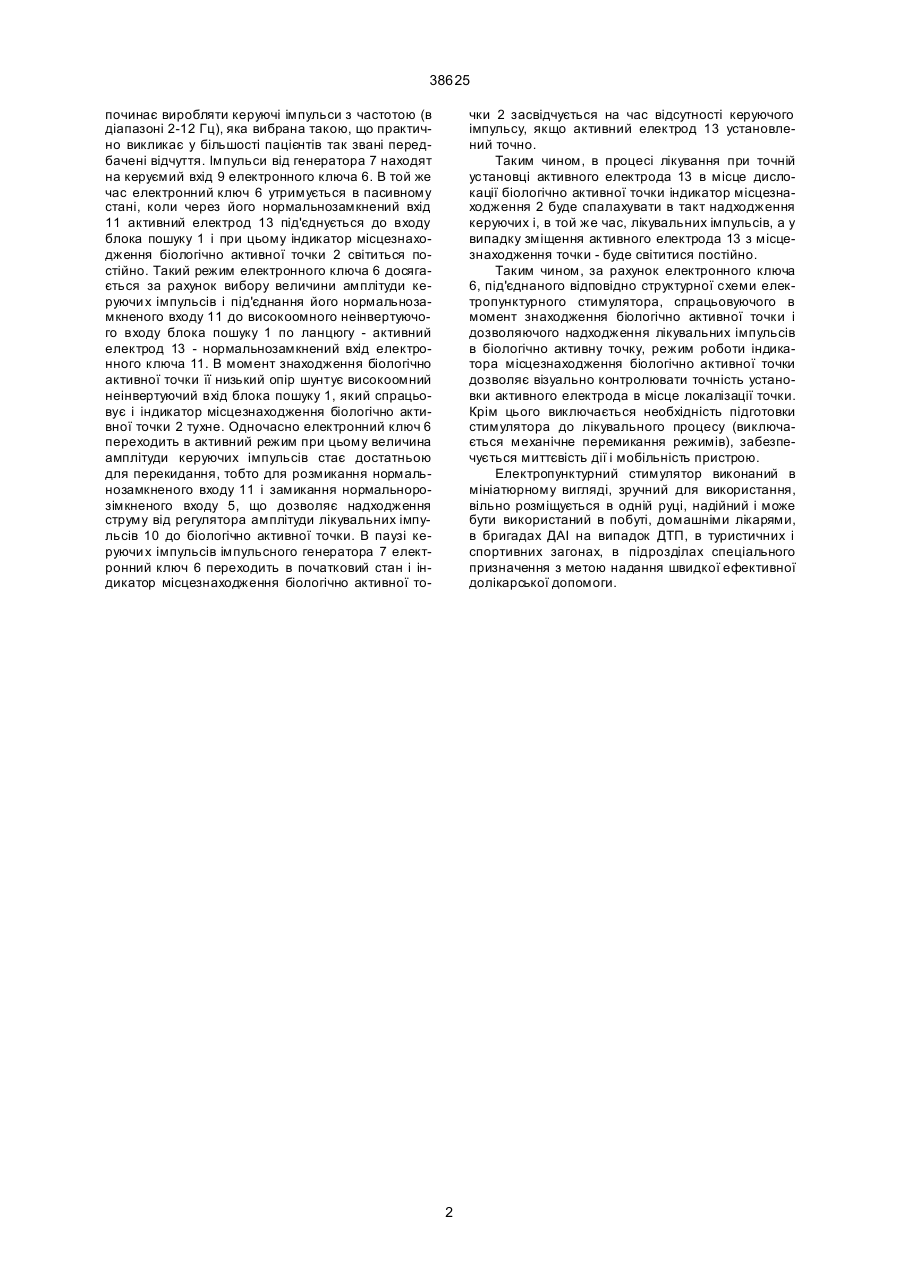

Електропунктурний стимулятор, що має блок пошуку з індикатором місцезнаходження активного електрода, генератор імпульсів, блок живлення, активний та пасивний електроди, відрізняється тим що додатково введено електронний ключ, який приєднано керуємим входом до виходу генератора імпульсів, нормально замкненим входом приєднано до блока пошуку, нормально розімкненим входом - до регулятора амплітуди лікувальних імпульсів, а ви ходом до активного електрода. (19) (21) 2000084647 (22) 02.08.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Кривонос Ігор Анемподістович, Шкриль Федір Васильович (73) Кривонос Ігор Анемподістович, Шкриль Федір Васильович 38625 починає виробляти керуючі імпульси з частотою (в діапазоні 2-12 Гц), яка вибрана такою, що практично викликає у більшості пацієнтів так звані передбачені відчуття. Імпульси від генератора 7 находят на керуємий вхід 9 електронного ключа 6. В той же час електронний ключ 6 утримується в пасивному стані, коли через його нормальнозамкнений вхід 11 активний електрод 13 під'єднується до входу блока пошуку 1 і при цьому індикатор місцезнаходження біологічно активної точки 2 світиться постійно. Такий режим електронного ключа 6 досягається за рахунок вибору величини амплітуди керуючи х імпульсів і під'єднання його нормальнозамкненого входу 11 до високоомного неінвертуючого входу блока пошуку 1 по ланцюгу - активний електрод 13 - нормальнозамкнений вхід електронного ключа 11. В момент знаходження біологічно активної точки її низький опір шунтує високоомний неінвертуючий вхід блока пошуку 1, який спрацьовує і індикатор місцезнаходження біологічно активної точки 2 тухне. Одночасно електронний ключ 6 переходить в активний режим при цьому величина амплітуди керуючих імпульсів стає достатньою для перекидання, тобто для розмикання нормальнозамкненого входу 11 і замикання нормальнорозімкненого входу 5, що дозволяє надходження струму від регулятора амплітуди лікувальних імпульсів 10 до біологічно активної точки. В паузі керуючи х імпульсів імпульсного генератора 7 електронний ключ 6 переходить в початковий стан і індикатор місцезнаходження біологічно активної то чки 2 засвідчується на час відсутності керуючого імпульсу, якщо активний електрод 13 установлений точно. Таким чином, в процесі лікування при точній установці активного електрода 13 в місце дислокації біологічно активної точки індикатор місцезнаходження 2 буде спалахувати в такт надходження керуючих і, в той же час, лікувальних імпульсів, а у випадку зміщення активного електрода 13 з місцезнаходження точки - буде світитися постійно. Таким чином, за рахунок електронного ключа 6, під'єднаного відповідно структурної схеми електропунктурного стимулятора, спрацьовуючого в момент знаходження біологічно активної точки і дозволяючого надходження лікувальних імпульсів в біологічно активну точку, режим роботи індикатора місцезнаходження біологічно активної точки дозволяє візуально контролювати точність установки активного електрода в місце локалізації точки. Крім цього виключається необхідність підготовки стимулятора до лікувального процесу (виключається механічне перемикання режимів), забезпечується миттєвість дії і мобільність пристрою. Електропунктурний стимулятор виконаний в мініатюрному вигляді, зручний для використання, вільно розміщується в одній руці, надійний і може бути використаний в побуті, домашніми лікарями, в бригадах ДАІ на випадок ДТП, в туристичних і спортивних загонах, в підрозділах спеціального призначення з метою надання швидкої ефективної долікарської допомоги. 2 38625 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
