Клізма-спринцівка

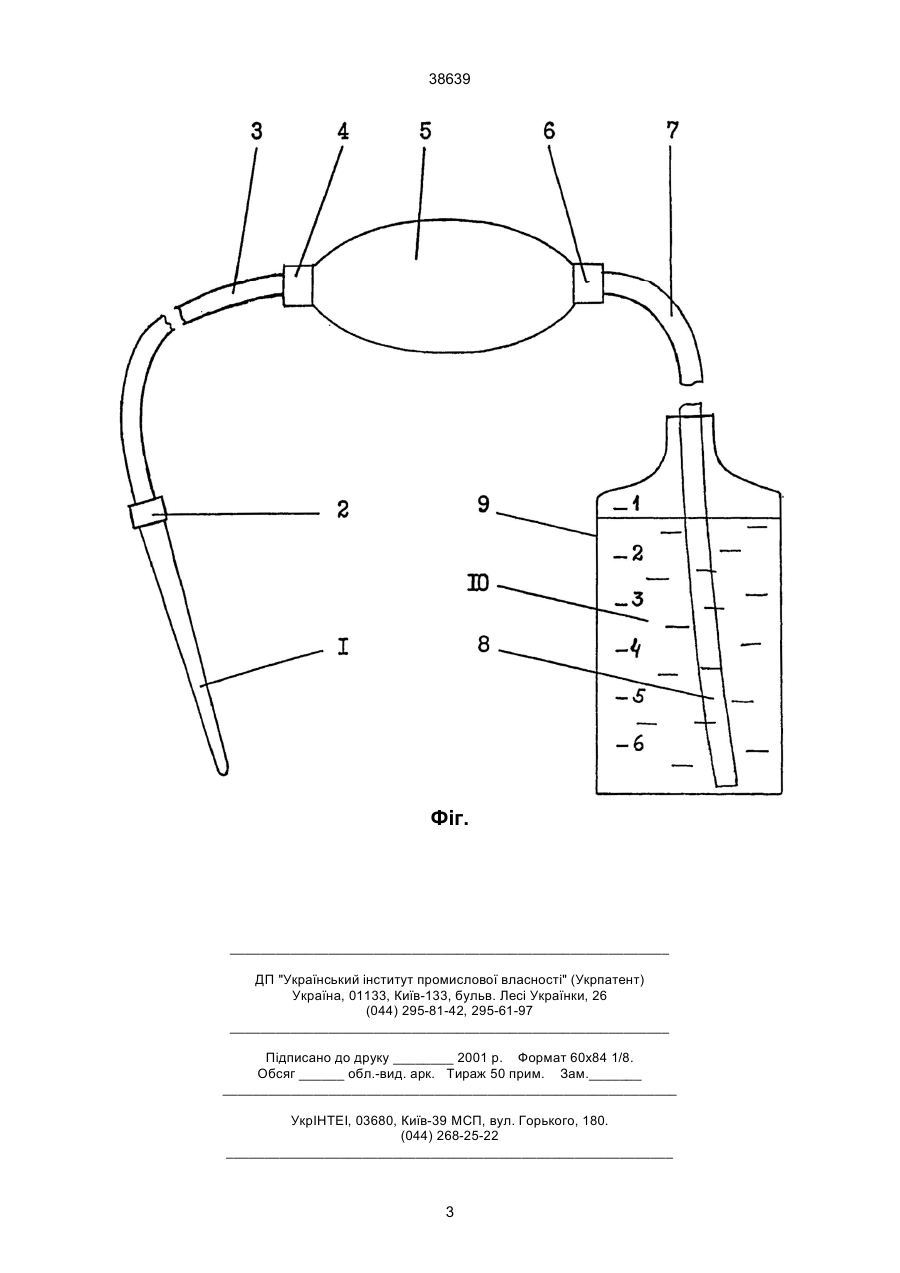

1. Клізма-спринцівка, що містить наконечник і еластичну грушу, відрізняється тим, що груша має два клапани - усмоктуючий і нагнітаючий, які 38639 прямої кишки чи піхви через наконечник. При цьому наконечник і груша можуть бути і безпосередньо з'єднані між собою. На фігурі показано принциповий устрій клізмиспринцівки. Клізма має наконечник 1 (фіг. 1), перехідник 2, нагнітаючу еластичну трубку 3, усмоктуючий клапан в корпусі 4 (в деяких конструкціях клізмспринцівок наконечник зі своїм перехідником можуть бути з'єднані безпосередньо з корпусом усмоктуючого клапана), еластичну грушу 5, нагнітаючий клапан в корпусі 6, усмоктуючу еластичну трубку 7, кінець якої 8 розміщений біля дна мірної ємкості 9, в якій знаходиться вода чи спеціальна суміш (рідина) 10. Клізма-спринцівка може бути обладнана наконечниками різної конструкції, які можна приєднувати до перехідника 2, а його або безпосередньо до корпусу усмоктуючого клапана, або спочатку до нагнітаючої трубки 3, а потім до цього клапана 4. Використовують клізму-спринцівку традиційним способом. Після заповнення груші 5 водою чи спеціальною рідиною 10, яка знаходиться в мірній ємкості 9, наконечник тієї чи іншої конструкції уводять у порожнину прямої кишки чи у піхву, а спеціальні наконечники - не призначені для уведення у ці порожнини - притискають до поверхні шкіряного покриву промежини навкруги анального отвору (залежно від виду процедури). Після того, як була проведена та чи інша процедура, стискають пальцями руки грушу 5 один раз або декілька разів, стискуючи та відпускаючи грушу, під час цього вона спорожняється і наповнюється новими і новими порціями рідини (повітря). При цьому вода чи спеціальна суміш (рідина) з мірної ємкості 9 потрапляють в кишечник чи піхву через той чи інший наконечник 1. Після закінчення тієї чи іншої процедури внутрішні порожнини груші, трубок і наконечника звільняють від залишків рідини шляхом декількох стискувань і розслаблювань груші 5 після виймання усмоктуючої трубки 7 з мірної ємкості 9. Клізму-спринцівку можна використовувати також для "продування", наприклад, прямої кишки повітрям, з метою звільнення її від залишків рідини, яку до цього уводили в цю кишку зі спеціальними цілями. Основні переваги клізми-спринцівки принципово нової конструкції полягають в надійності її роботи, малих габаритах, можливості користуватися різними наконечниками і уводити в різни порожнини організму будь-які об'єми рідини чи газу (повітря), не виймаючи наконечників з цих порожнин або не вводячи наконечники спеціальної конструкції в ці порожнини. 2 38639 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
