Плоский сонячний колектор зі складеним відбивачем

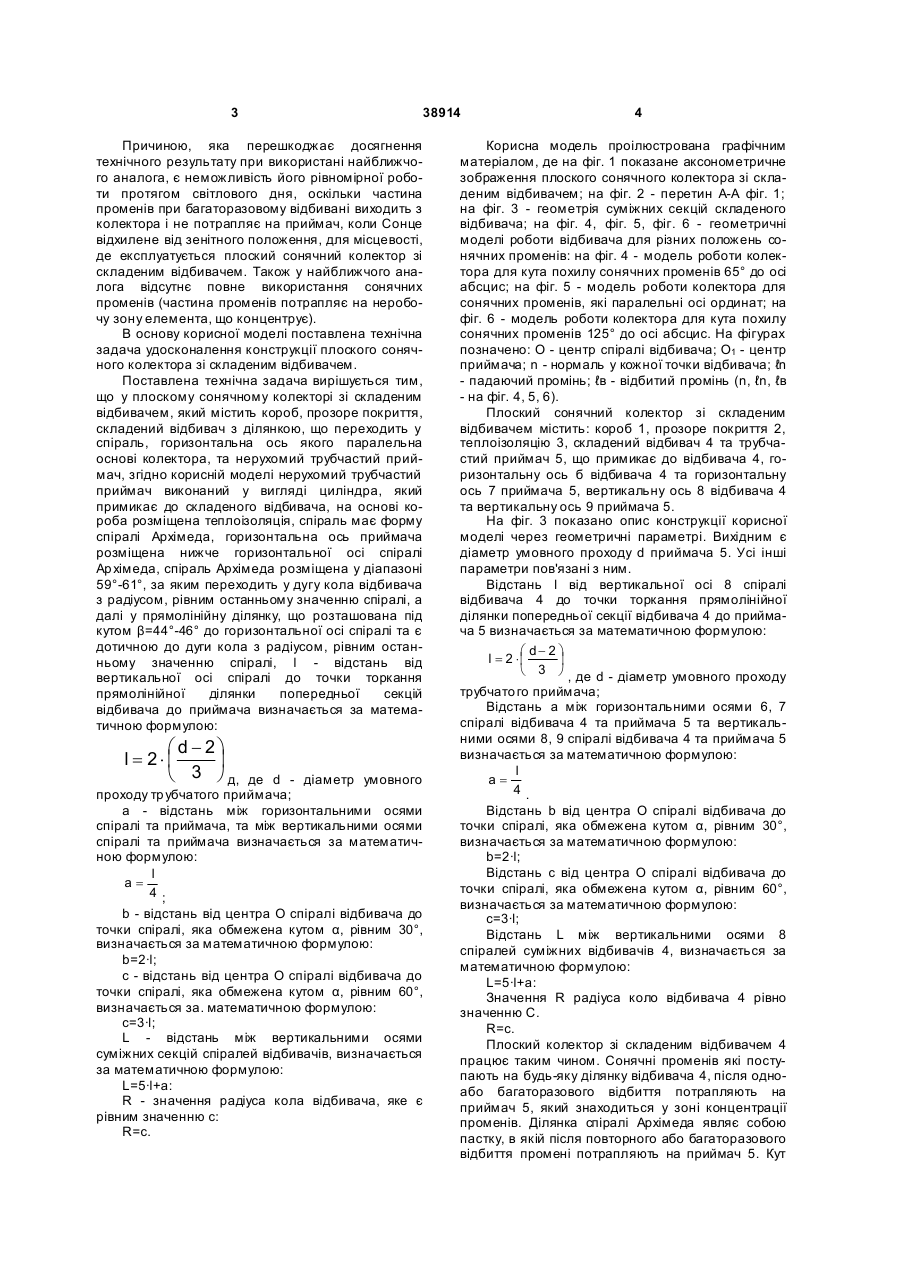

Плоский сонячний колектор зі складеним відбивачем, що містить короб, прозоре покриття, складений відбивач з ділянкою, що переходить в спіраль, горизонтальна вісь якого паралельна основі колектора, та нерухомий трубчастий приймач, який відрізняється тим, що нерухомий трубчастий приймач виконаний у вигляді циліндра, який примикає до складеного відбивача, на основі короба розміщена теплоізоляція, спіраль має форму спіралі Архімеда, горизонтальна вісь приймача розміщена нижче горизонтальної осі спіралі Архімеда, спіраль Архімеда розміщена у діапазоні 59°61°, за яким переходить у дугу кола відбивача з радіусом, рівним останньому значенню спіралі, а далі - у прямолінійну ділянку, що розташована під кутом β=44°-46° до горизонтальної осі спіралі та є дотичною до дуги кола з радіусом, рівним остан 2 3 38914 Причиною, яка перешкоджає досягнення технічного результату при використані найближчого аналога, є неможливість його рівномірної роботи протягом світлового дня, оскільки частина променів при багаторазовому відбивані виходить з колектора і не потрапляє на приймач, коли Сонце відхилене від зенітного положення, для місцевості, де експлуатується плоский сонячний колектор зі складеним відбивачем. Також у найближчого аналога відсутнє повне використання сонячних променів (частина променів потрапляє на неробочу зону елемента, що концентрує). В основу корисної моделі поставлена технічна задача удосконалення конструкції плоского сонячного колектора зі складеним відбивачем. Поставлена технічна задача вирішується тим, що у плоскому сонячному колекторі зі складеним відбивачем, який містить короб, прозоре покриття, складений відбивач з ділянкою, що переходить у спіраль, горизонтальна ось якого паралельна основі колектора, та нерухомий трубчастий приймач, згідно корисній моделі нерухомий трубчастий приймач виконаний у вигляді циліндра, який примикає до складеного відбивача, на основі короба розміщена теплоізоляція, спіраль має форму спіралі Архімеда, горизонтальна ось приймача розміщена нижче горизонтальної осі спіралі Ар хімеда, спіраль Архімеда розміщена у діапазоні 59°-61°, за яким переходить у дугу кола відбивача з радіусом, рівним останньому значенню спіралі, а далі у прямолінійну ділянку, що розташована під кутом β=44°-46° до горизонтальної осі спіралі та є дотичною до дуги кола з радіусом, рівним останньому значенню спіралі, l - відстань від вертикальної осі спіралі до точки торкання прямолінійної ділянки попередньої секцій відбивача до приймача визначається за математичною формулою: æ d - 2ö l = 2× ç ÷ è 3 ø д, де d - діаметр умовного проходу тр убчатого приймача; а - відстань між горизонтальними осями спіралі та приймача, та між вертикальними осями спіралі та приймача визначається за математичною формулою: l a= 4; b - відстань від центра О спіралі відбивача до точки спіралі, яка обмежена кутом α, рівним 30°, визначається за математичною формулою: b=2·l; c - відстань від центра О спіралі відбивача до точки спіралі, яка обмежена кутом α, рівним 60°, визначається за. математичною формулою: с=3·l; L - відстань між вертикальними осями суміжних секцій спіралей відбивачів, визначається за математичною формулою: L=5·l+a: R - значення радіуса кола відбивача, яке є рівним значенню с: R=c. 4 Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 показане аксонометричне зображення плоского сонячного колектора зі складеним відбивачем; на фіг. 2 - перетин А-А фіг. 1; на фіг. 3 - геометрія суміжних секцій складеного відбивача; на фіг. 4, фіг. 5, фіг. 6 - геометричні моделі роботи відбивача для різних положень сонячних променів: на фіг. 4 - модель роботи колектора для кута похилу сонячних променів 65° до осі абсцис; на фіг. 5 - модель роботи колектора для сонячних променів, які паралельні осі ординат; на фіг. 6 - модель роботи колектора для кута похилу сонячних променів 125° до осі абсцис. На фігурах позначено: О - центр спіралі відбивача; О1 - центр приймача; n - нормаль у кожної точки відбивача; ℓn - падаючий промінь; ℓв - відбитий промінь (n, ℓn, ℓв - на фіг. 4, 5, 6). Плоский сонячний колектор зі складеним відбивачем містить: короб 1, прозоре покриття 2, теплоізоляцію 3, складений відбивач 4 та трубчастий приймач 5, що примикає до відбивача 4, горизонтальну ось б відбивача 4 та горизонтальну ось 7 приймача 5, вертикальну ось 8 відбивача 4 та вертикальну ось 9 приймача 5. На фіг. 3 показано опис конструкції корисної моделі через геометричні параметрі. Вихідним є діаметр умовного проходу d приймача 5. Усі інші параметри пов'язані з ним. Відстань l від вертикальної осі 8 спіралі відбивача 4 до точки торкання прямолінійної ділянки попередньої секції відбивача 4 до приймача 5 визначається за математичною формулою: æ d- 2 ö l = 2 ×ç ÷ è 3 ø , де d - діаметр умовного проходу трубчато го приймача; Відстань а між горизонтальними осями 6, 7 спіралі відбивача 4 та приймача 5 та вертикальними осями 8, 9 спіралі відбивача 4 та приймача 5 визначається за математичною формулою: l a= 4. Відстань b від центра О спіралі відбивача до точки спіралі, яка обмежена кутом α, рівним 30°, визначається за математичною формулою: b=2·l; Відстань c від центра О спіралі відбивача до точки спіралі, яка обмежена кутом α, рівним 60°, визначається за математичною формулою: с=3·l; Відстань L між вертикальними осями 8 спіралей суміжних відбивачів 4, визначається за математичною формулою: L=5·l+a: Значення R радіуса коло відбивача 4 рівно значенню С. R=с. Плоский колектор зі складеним відбивачем 4 працює таким чином. Сонячні променів які поступають на будь-яку ділянку відбивача 4, після одноабо багаторазового відбиття потрапляють на приймач 5, який знаходиться у зоні концентрації променів. Ділянка спіралі Архімеда являє собою пастку, в якій після повторного або багаторазового відбиття промені потрапляють на приймач 5. Кут 5 38914 похилу колектора прийнятий рівним ширині даної місцевості, оскільки у дні весіннього та осіннього рівнодення кутова висота Сонця у південь збігається з шириною місцевості. Колектор орієнтовано на південь. Відбивач 4 .виконується із Комп’ютерна в ерстка Д. Шев ерун 6 гнутого листа металу, який має високу ступінь відбиття, або із фасет, розташованих на ньому. Запропоновану конструкцію можна використовувати у вакуумованих колекторах. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
