Формула / Реферат

Рибовловлювач для нагульних і вирощувальних ставів, який складений з дамби ставу, донного водоспуску, відбійного колодязю, щитової стінки, пазів для решіток, залізобетонного рибовловлювача, кріплення скидного каналу, його обвалування і бетонного зуба, який відрізняється тим, що по центру монолітної донної плити рибовловлювача змонтований опорний решітчастий стілець з закріпленим на ньому електродвигуном, вал якого спрямований вертикально і співпадає з повздовжньою віссю конусної лійки, вмонтованої у отвір дна рибовловлювача, на кінці вала електродвигуна жорстко закріплений гвинт, з можливістю пересування вниз повздовжньої осі і у зворотному напрямку вертикалі до конусної лійки, до якої жорстко приєднаний скидний трубопровід.

Текст

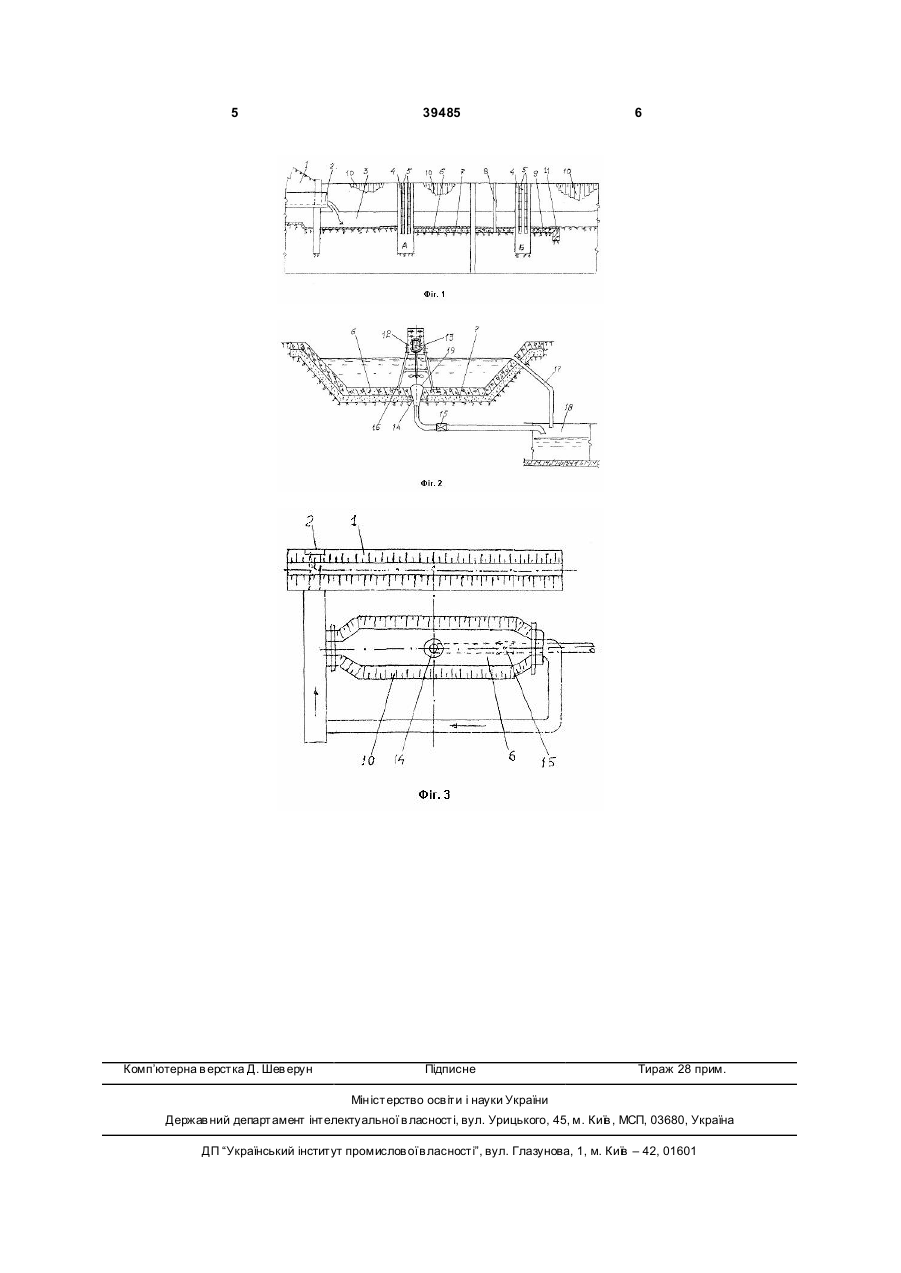

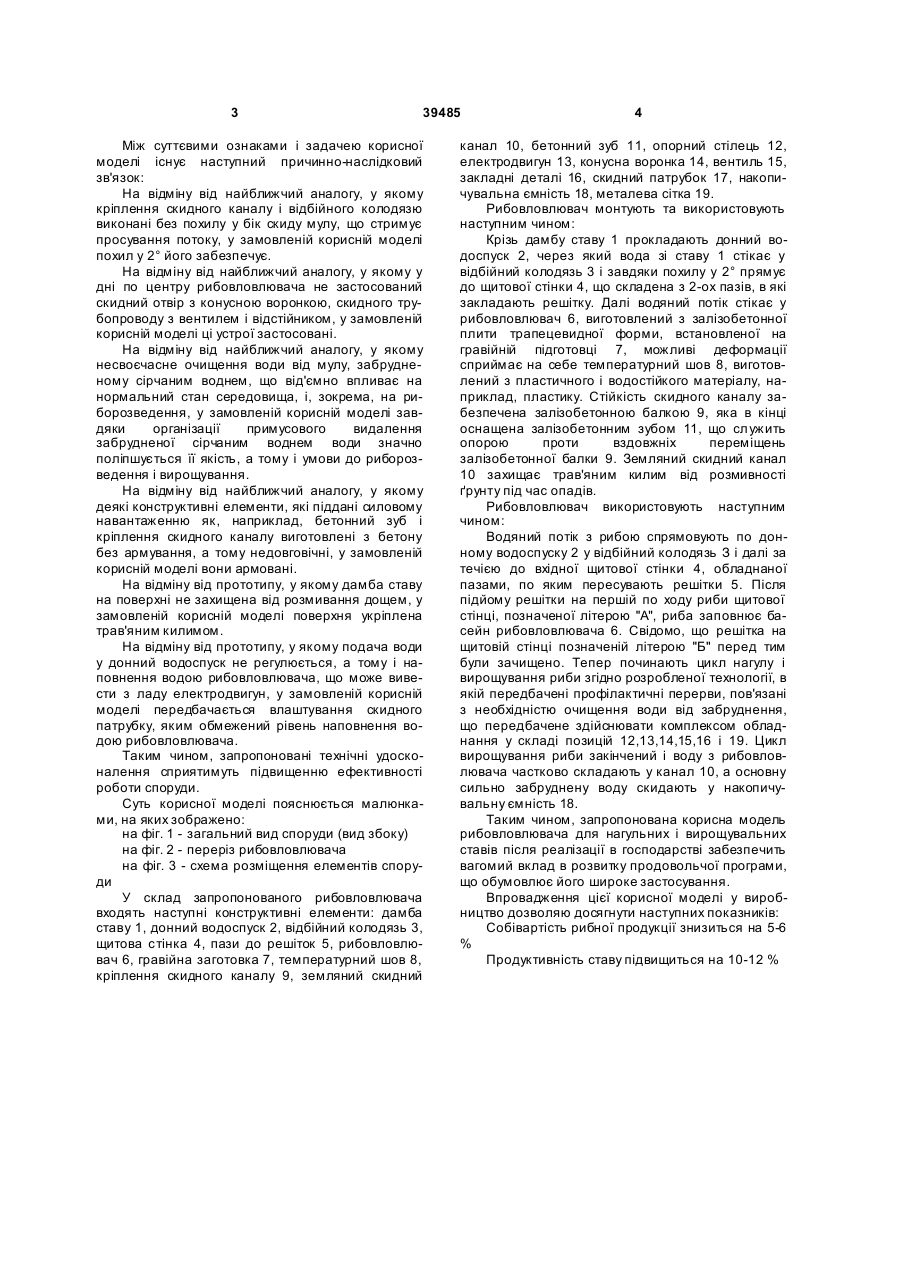

Рибовловлювач для нагульних і вирощувальних ставів, який складений з дамби ставу, донного водоспуску, відбійного колодязю, щитової стінки, 3 39485 Між суттєвими ознаками і задачею корисної моделі існує наступний причинно-наслідковий зв'язок: На відміну від найближчий аналогу, у якому кріплення скидного каналу і відбійного колодязю виконані без похилу у бік скиду мулу, що стримує просування потоку, у замовленій корисній моделі похил у 2° його забезпечує. На відміну від найближчий аналогу, у якому у дні по центру рибовловлювача не застосований скидний отвір з конусною воронкою, скидного трубопроводу з вентилем і відстійником, у замовленій корисній моделі ці устрої застосовані. На відміну від найближчий аналогу, у якому несвоєчасне очищення води від мулу, забрудненому сірчаним воднем, що від'ємно впливає на нормальний стан середовища, і, зокрема, на риборозведення, у замовленій корисній моделі завдяки організації примусового видалення забрудненої сірчаним воднем води значно поліпшується її якість, а тому і умови до риборозведення і вирощування. На відміну від найближчий аналогу, у якому деякі конструктивні елементи, які піддані силовому навантаженню як, наприклад, бетонний зуб і кріплення скидного каналу виготовлені з бетону без армування, а тому недовговічні, у замовленій корисній моделі вони армовані. На відміну від прототипу, у якому дамба ставу на поверхні не захищена від розмивання дощем, у замовленій корисній моделі поверхня укріплена трав'яним килимом. На відміну від прототипу, у якому подача води у донний водоспуск не регулюється, а тому і наповнення водою рибовловлювача, що може вивести з ладу електродвигун, у замовленій корисній моделі передбачається влаштування скидного патрубку, яким обмежений рівень наповнення водою рибовловлювача. Таким чином, запропоновані технічні удосконалення сприятимуть підвищенню ефективності роботи споруди. Суть корисної моделі пояснюється малюнками, на яких зображено: на фіг. 1 - загальний вид споруди (вид збоку) на фіг. 2 - переріз рибовловлювача на фіг. 3 - схема розміщення елементів споруди У склад запропонованого рибовловлювача входять наступні конструктивні елементи: дамба ставу 1, донний водоспуск 2, відбійний колодязь 3, щитова стінка 4, пази до решіток 5, рибовловлювач 6, гравійна заготовка 7, температурний шов 8, кріплення скидного каналу 9, земляний скидний 4 канал 10, бетонний зуб 11, опорний стілець 12, електродвигун 13, конусна воронка 14, вентиль 15, закладні деталі 16, скидний патрубок 17, накопичувальна ємність 18, металева сітка 19. Рибовловлювач монтують та використовують наступним чином: Крізь дамбу ставу 1 прокладають донний водоспуск 2, через який вода зі ставу 1 стікає у відбійний колодязь 3 і завдяки похилу у 2° прямує до щитової стінки 4, що складена з 2-ох пазів, в які закладають решітку. Далі водяний потік стікає у рибовловлювач 6, виготовлений з залізобетонної плити трапецевидної форми, встановленої на гравійній підготовці 7, можливі деформації сприймає на себе температурний шов 8, виготовлений з пластичного і водостійкого матеріалу, наприклад, пластику. Стійкість скидного каналу забезпечена залізобетонною балкою 9, яка в кінці оснащена залізобетонним зубом 11, що служить опорою проти вздовжніх переміщень залізобетонної балки 9. Земляний скидний канал 10 захищає трав'яним килим від розмивності ґрунту під час опадів. Рибовловлювач використовують наступним чином: Водяний потік з рибою спрямовують по донному водоспуску 2 у відбійний колодязь З і далі за течією до вхідної щитової стінки 4, обладнаної пазами, по яким пересувають решітки 5. Після підйому решітки на першій по ходу риби щитової стінці, позначеної літерою "А", риба заповнює басейн рибовловлювача 6. Свідомо, що решітка на щитовій стінці позначеній літерою "Б" перед тим були зачищено. Тепер починають цикл нагулу і вирощування риби згідно розробленої технології, в якій передбачені профілактичні перерви, пов'язані з необхідністю очищення води від забруднення, що передбачене здійснювати комплексом обладнання у складі позицій 12,13,14,15,16 і 19. Цикл вирощування риби закінчений і воду з рибовловлювача частково складають у канал 10, а основну сильно забруднену воду скидають у накопичувальну ємність 18. Таким чином, запропонована корисна модель рибовловлювача для нагульних і вирощувальних ставів після реалізації в господарстві забезпечить вагомий вклад в розвитку продовольчої програми, що обумовлює його широке застосування. Впровадження цієї корисної моделі у виробництво дозволяю досягнути наступних показників: Собівартість рибної продукції знизиться на 5-6 % Продуктивність ставу підвищиться на 10-12 % 5 Комп’ютерна в ерстка Д. Шев ерун 39485 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Fish trap for fattening and maturation ponds

Автори англійською

Kolenchuk Dmytro Mykolaiovych, Andreiev Andrii Adolfovych, Samokhvalov Viktor Serhiiovych, Hluhova Valentyna Ivanivna

Назва патенту російською

Рыбоуловитель для нагульных и выростных прудов

Автори російською

Коленчук Дмитрий Николаевич, Андреев Андрей Адольфович, Самохвалов Виктор Сергеевич, Глухова Валентина Ивановна

МПК / Мітки

МПК: A01K 63/04, A01K 61/00

Мітки: нагульних, вирощувальних, ставів, рибовловлювач
