Спосіб випробування трансформаторів

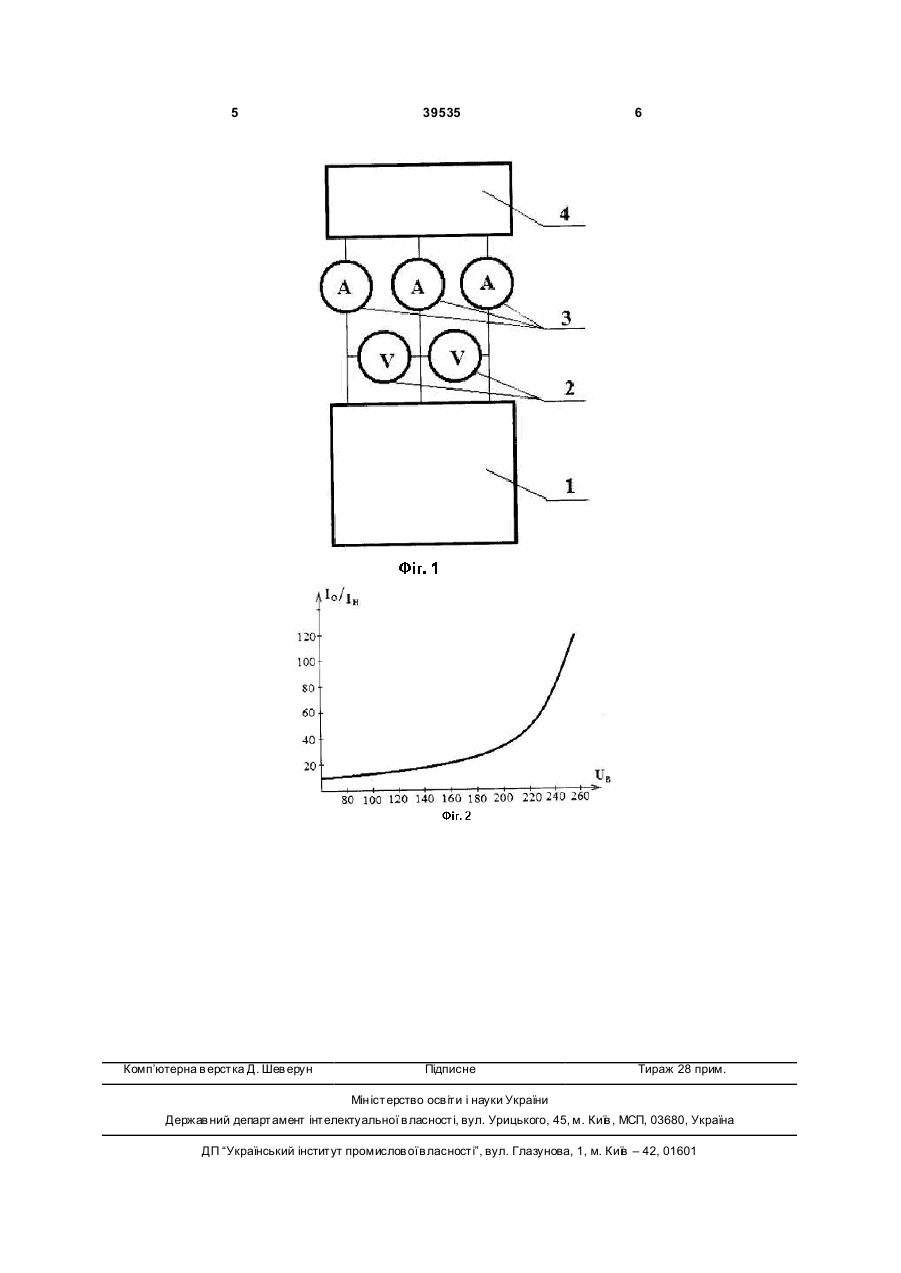

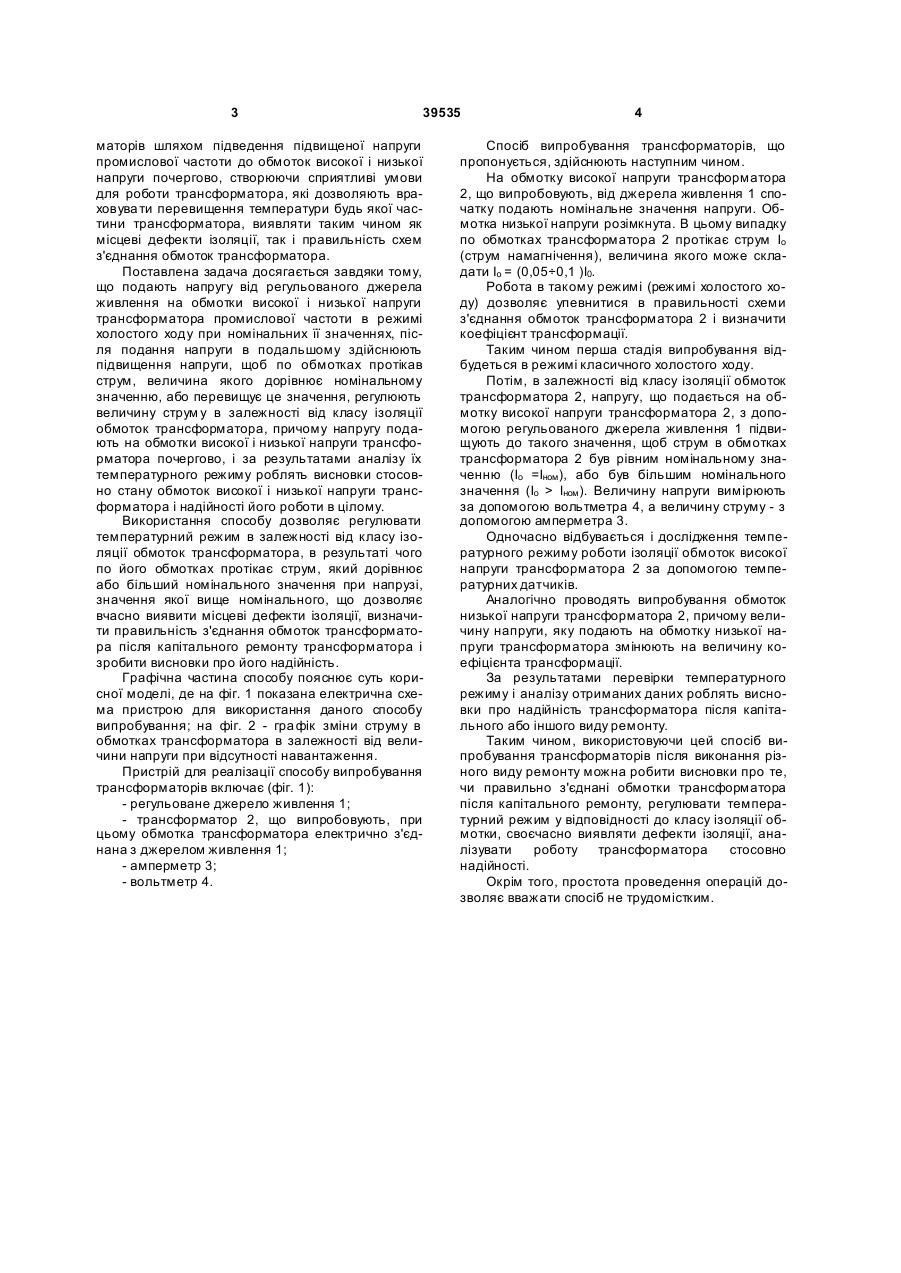

Спосіб випробування трансформаторів, що включає подання напруги від регульованого джерела живлення на обмотки високої і низької напруги трансформатора промислової частоти в режимі холостого ходу при номінальних їх значеннях, який відрізняє ться тим, що після подання напруги в 3 39535 маторів шляхом підведення підвищеної напруги промислової частоти до обмоток високої і низької напруги почергово, створюючи сприятливі умови для роботи трансформатора, які дозволяють враховува ти перевищення температури будь якої частини трансформатора, виявляти таким чином як місцеві дефекти ізоляції, так і правильність схем з'єднання обмоток трансформатора. Поставлена задача досягається завдяки тому, що подають напругу від регульованого джерела живлення на обмотки високої і низької напруги трансформатора промислової частоти в режимі холостого ходу при номінальних її значеннях, після подання напруги в подальшому здійснюють підвищення напруги, щоб по обмотках протікав струм, величина якого дорівнює номінальному значенню, або перевищує це значення, регулюють величину струм у в залежності від класу ізоляції обмоток трансформатора, причому напругу подають на обмотки високої і низької напруги трансформатора почергово, і за результатами аналізу їх температурного режиму роблять висновки стосовно стану обмоток високої і низької напруги трансформатора і надійності його роботи в цілому. Використання способу дозволяє регулювати температурний режим в залежності від класу ізоляції обмоток трансформатора, в результаті чого по його обмотках протікає струм, який дорівнює або більший номінального значення при напрузі, значення якої вище номінального, що дозволяє вчасно виявити місцеві дефекти ізоляції, визначити правильність з'єднання обмоток трансформатора після капітального ремонту трансформатора і зробити висновки про його надійність. Графічна частина способу пояснює суть корисної моделі, де на фіг. 1 показана електрична схема пристрою для використання даного способу випробування; на фіг. 2 - гра фік зміни струму в обмотках трансформатора в залежності від величини напруги при відсутності навантаження. Пристрій для реалізації способу випробування трансформаторів включає (фіг. 1): - регульоване джерело живлення 1; - трансформатор 2, що випробовують, при цьому обмотка трансформатора електрично з'єднана з джерелом живлення 1; - амперметр 3; - вольтметр 4. 4 Спосіб випробування трансформаторів, що пропонується, здійснюють наступним чином. На обмотку високої напруги трансформатора 2, що випробовують, від джерела живлення 1 спочатку подають номінальне значення напруги. Обмотка низької напруги розімкнута. В цьому випадку по обмотках трансформатора 2 протікає струм Іо (струм намагнічення), величина якого може складати Іо = (0,05÷0,1 )І0. Робота в такому режимі (режимі холостого ходу) дозволяє упевнитися в правильності схеми з'єднання обмоток трансформатора 2 і визначити коефіцієнт трансформації. Таким чином перша стадія випробування відбудеться в режимі класичного холостого ходу. Потім, в залежності від класу ізоляції обмоток трансформатора 2, напругу, що подається на обмотку високої напруги трансформатора 2, з допомогою регульованого джерела живлення 1 підвищують до такого значення, щоб струм в обмотках трансформатора 2 був рівним номінальному значенню (Іо =Іном ), або був більшим номінального значення (Іо > Іном ). Величину напруги вимірюють за допомогою вольтметра 4, а величину струму - з допомогою амперметра 3. Одночасно відбувається і дослідження температурного режиму роботи ізоляції обмоток високої напруги трансформатора 2 за допомогою температурних датчиків. Аналогічно проводять випробування обмоток низької напруги трансформатора 2, причому величину напруги, яку подають на обмотку низької напруги трансформатора змінюють на величину коефіцієнта трансформації. За результатами перевірки температурного режиму і аналізу отриманих даних роблять висновки про надійність трансформатора після капітального або іншого виду ремонту. Таким чином, використовуючи цей спосіб випробування трансформаторів після виконання різного виду ремонту можна робити висновки про те, чи правильно з'єднані обмотки трансформатора після капітального ремонту, регулювати температурний режим у відповідності до класу ізоляції обмотки, своєчасно виявляти дефекти ізоляції, аналізувати роботу трансформатора стосовно надійності. Окрім того, простота проведення операцій дозволяє вважати спосіб не трудомістким. 5 Комп’ютерна в ерстка Д. Шев ерун 39535 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
