Спосіб охорони підготовчої гірничої виробки

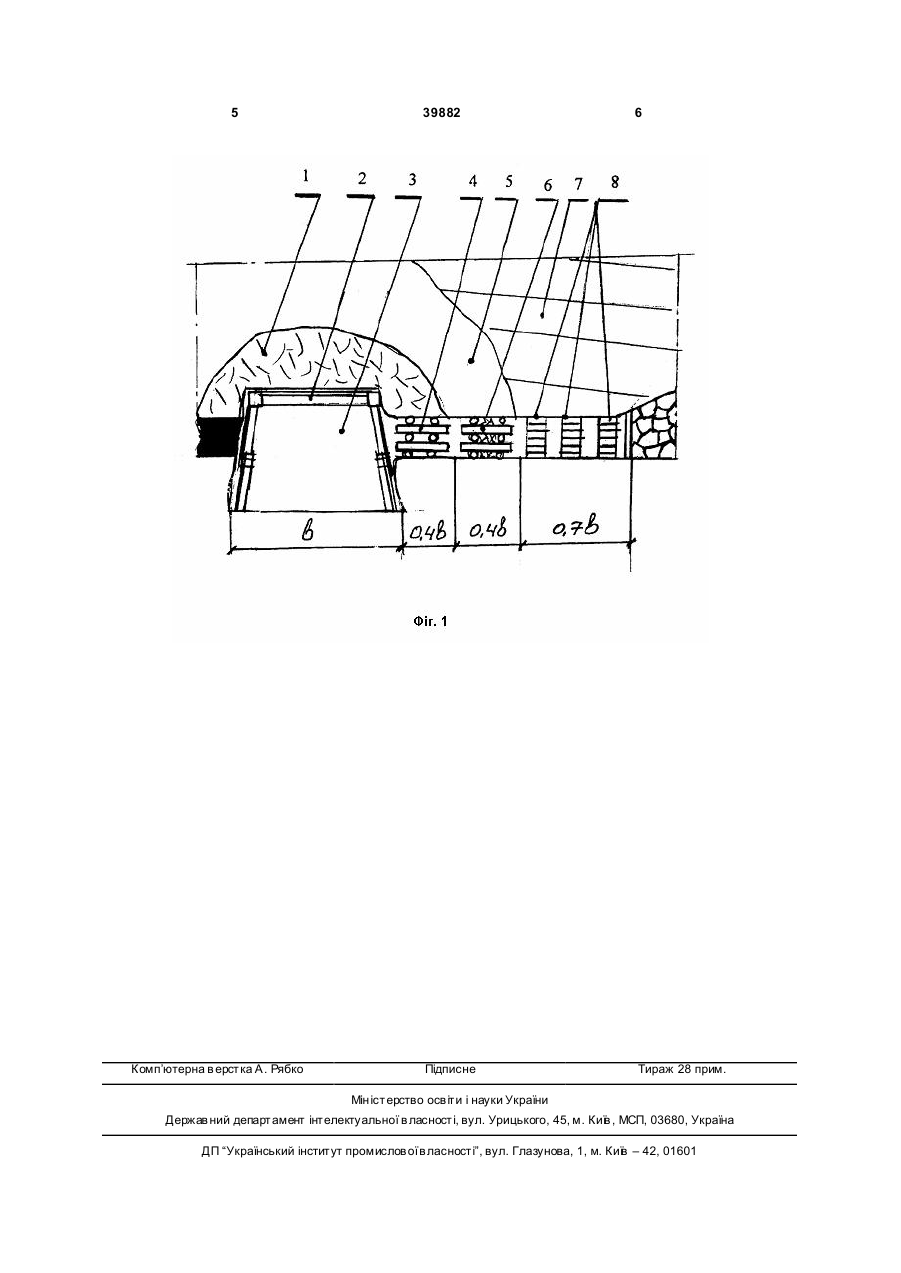

Спосіб охорони підготовчої гірничої виробки, що включає формування поруч з виробкою, що охороняється, охоронних опор різної ширини і піддатливості, який відрізняється тим, що перед 3 39882 Поставлене завдання досягається тим, що у способі охорони підготовчої виробки, включає формування поруч з виробкою, що охороняється охоронних опір різної ширини і піддатливості, згідно з корисною моделлю, перед формуванням опір, за допомогою шахтни х інструментальних спостережень знаходять зближення порід, що уміщують пласт, у зонах приконтурного руйнування порід, у зонах опори п'яти зводу природної рівноваги і у зоні консольного прогину порід, вимірюють ширину цих зон, у напрямку перпендикулярному до продольної вісі виробки, з подальшим зведенням у цих зонах позаду очисного вибою штучни х огороджень з характеристиками, які виключають формування додаткових концентрацій напружень і навантажень на кріплення підготовчої виробки. На Фіг.1 наведена схема проведення способу. У зоні зруйнованих порід 1 навколо виробки формується навантаження на кріплення 2 підготовчої виробки 3 і частину штучного охоронного спорудження 4, що безпосередньо примикає до виробки. Використання штучни х охоронних споруджень 4 забезпечує гармонійну роботу кріплення підготовчої виробки гірського масиву у зоні руйнування від вибухів, а також перерозподіляє навантаження від зміщення порід у зону опори п'яти зводу природної рівноваги 5. Бутокостри 6 забезпечують сприймання навантаження у зоні опори п'яти зводу природної рівноваги 5. У зоні консольного прогину порід покрівлі 7 використовують охоронні елементи - тумби 8 з залізобетонних блоків. Спосіб здійснюється таким чином. Перед формуванням охоронних опір поруч з виробкою, що охороняється за допомогою шахтних інструментальних спостережень знаходять зближення порід, що уміщують пласт, спочатку у зоні при контурного руйнування порід, потім у зоні опори п'яти зводу природної рівноваги та у зоні консольного прогину порід. На підставі чисельних шахтних спостережень і аналізу гірничотехнічної літератури сукупна ширина штучного охоронного спорудження дорівнює у середньому півтори ширини підготовчої виробки. Якщо виробка проводилася за допомогою буро вибухови х робіт, то зона зруйнованих порід 1 навколо виробки буде дорівнювати у середньому не більш 0,4·в, де в - ширина підготовчої виробки у метрах по підошві. У цієї зоні - 1 - (Фіг.1) формується навантаження на кріплення - 2 підготовчої виробки - 3 і частину штучного охоронного спорудження - 4, що безпосередньо примикає до виробки. Дуже важливо забезпечити мінімально можливе зміщення порід покрівлі з боку відробленого простору. Це означає, що частина охоронної споруди у зоні зруйнованих порід навколо виробки по 4 своєї піддатливості повинна бути такою, як і піддатливість кураєвої частини масиву вугілля з протилежного боку підготовчої виробки. У більшості випадків в якості штучного спорудження для цієї зони можливо використати, наприклад, дерев'яні костри - 4 зі шпального бруса. Використання цих охоронних елементів забезпечує гармонійну роботу кріплення підготовчої виробки гірського масиву у зоні руйнування від вибухів, а також перерозподіляє навантаження від зміщення порід у зону опори п'яти зводу природної рівноваги - 5. На підставі шахтни х інстр ументальних спостережень, встановлено, що ширина зони опори п'яти зводу природної рівноваги теж дорівнює 0,4·в. По відношенню до зони зруйнованих порід у цієї зоні треба забезпечити сприймання значно більшого навантаження на частину охоронного спорудження, яке буде в неї розташовано. На підставі цього, в якості такого спорудження можливо використати бутокостри - 6. На підставі теж інструментальних спостережень, ширина зони консольного прогину порід покрівлі - 7, дорівнює 0,7·в. Частина охоронного елемента цієї зони повинна крім того, що витримати навантаження від порід безпосередньої покрівлі, також забезпечити обрізання цих порід на межі з відробленим простором. У якості охоронних елементів тут, наприклад можливо використання тумб - 8 з залізобетонних блоків. В залежності від гірничо-геологічних умов, споруджується дві, або три суцільні смуги з тумб. Якщо підготовча виробка проходилася за допомогою прохідницького комбайна, то зона зруйнованих порід навколо виробки може мати незначну ширину, або зовсім бути відсутньою. Після виймання вугілля на кінцевої ділянці очисного вибою, у зоні виконання охоронних заходів, під прикриттям, наприклад, зворотних консолей секцій механізованого кріплення, встановлених на кінцевій дільниці лави, споруджують штучні охоронні огородження з характеристиками, які включають формування концентрацій напружень і навантажень на кріплення підготовчої виробки. Зведення охоронного спорудження починається з встановлення органного кріплення, яке зводиться для створення безпечних умов для гірників. Потім встановлюються тумби з залізобетонних блоків, а поряд з ними бутокостри. Використання запропонованого способу дозволяє виключити витрати вугілля у охоронних ціликах; усун ути додаткові концентрації напружень на кріплення підготовчої виробки, охоронні спорудження і гірський масив; підвищити ефективність охорони підготовчих виробок за рахунок зниження витрат на їх ремонт і підтримання. 5 Комп’ютерна в ерстка А. Рябко 39882 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
