Спосіб добування сірки підземним виплавленням із слабопроникних покладів

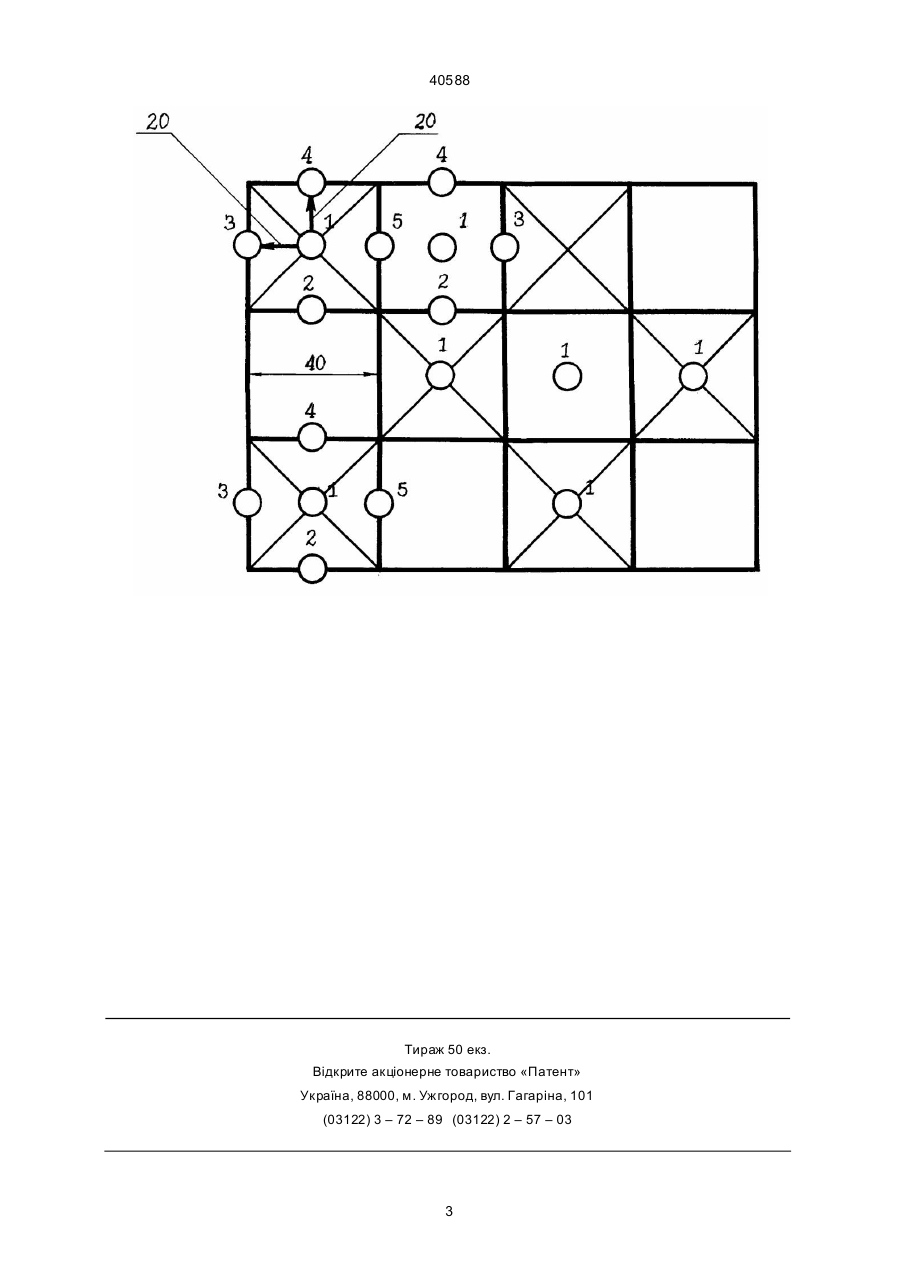

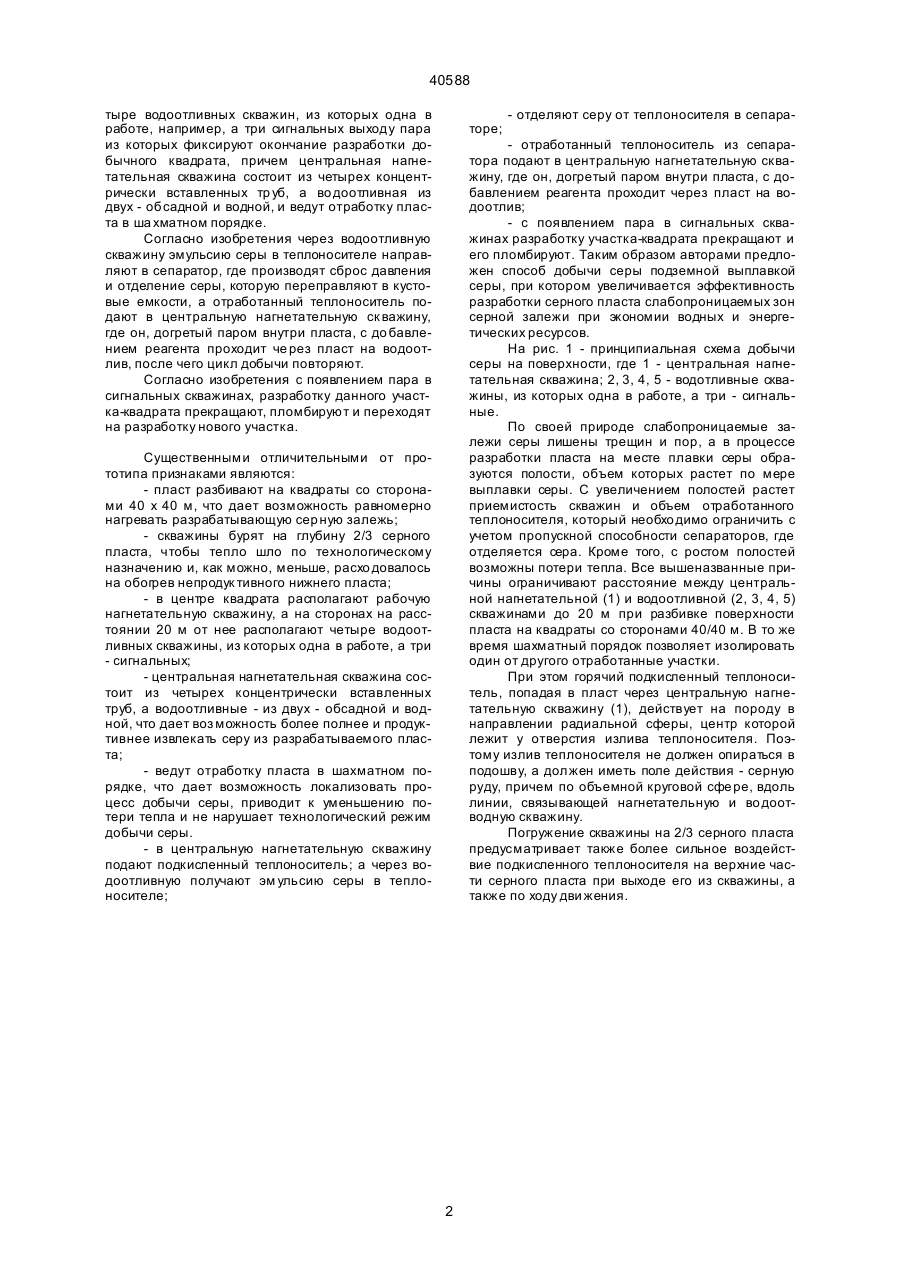

1. Способ добычи серы подземной выплавкой из слабопроницаемых залежей, включающий разбивку поверхности пласта сеткой скважин с последующим их бурением, закачиванием подкисленного теплоносителя и подъемом расплавленной серы, отличающийся тем, что пласт разбивают на квадраты со сторонами 40 х 40 м, бурят в центре квадрата нагнетательную скважину на глубину 2/3 серного пласта, а на сторонах на расстоянии 20 м от нее располагают четыре водоотливные скважины, из которых одна является рабочей, а три - сигнальны 40588 тыре водоотливных скважин, из которых одна в работе, например, а три сигнальных выходу пара из которых фиксируют окончание разработки добычного квадрата, причем центральная нагнетательная скважина состоит из четырех концентрически вставленных тр уб, а во доотливная из двух - обсадной и водной, и ведут отработку пласта в ша хматном порядке. Согласно изобретения через водоотливную скважину эмульсию серы в теплоносителе направляют в сепаратор, где производят сброс давления и отделение серы, которую переправляют в кустовые емкости, а отработанный теплоноситель подают в центральную нагнетательную ск важину, где он, догретый паром внутри пласта, с до бавлением реагента проходит че рез пласт на водоотлив, после чего цикл добычи повторяют. Согласно изобретения с появлением пара в сигнальных скважинах, разработку данного участка-квадрата прекращают, пломбируют и переходят на разработку нового участка. торе; - отделяют серу от теплоносителя в сепара - отработанный теплоноситель из сепаратора подают в центральную нагнетательную скважину, где он, догретый паром внутри пласта, с добавлением реагента проходит через пласт на водоотлив; - с появлением пара в сигнальных скважинах разработку участка-квадрата прекращают и его пломбируют. Таким образом авторами предложен способ добычи серы подземной выплавкой серы, при котором увеличивается эффективность разработки серного пласта слабопроницаемых зон серной залежи при экономии водных и энергетических ресурсов. На рис. 1 - принципиальная схема добычи серы на поверхности, где 1 - центральная нагнетательная скважина; 2, 3, 4, 5 - водотливные скважины, из которых одна в работе, а три - сигнальные. По своей природе слабопроницаемые залежи серы лишены трещин и пор, а в процессе разработки пласта на месте плавки серы образуются полости, объем которых растет по мере выплавки серы. С увеличением полостей растет приемистость скважин и объем отработанного теплоносителя, который необхо димо ограничить с учетом пропускной способности сепараторов, где отделяется сера. Кроме того, с ростом полостей возможны потери тепла. Все вышеназванные причины ограничивают расстояние между центральной нагнетательной (1) и водоотливной (2, 3, 4, 5) скважинами до 20 м при разбивке поверхности пласта на квадраты со сторонами 40/40 м. В то же время шахматный порядок позволяет изолировать один от другого отработанные участки. При этом горячий подкисленный теплоноситель, попадая в пласт через центральную нагнетательную скважину (1), действует на породу в направлении радиальной сферы, центр которой лежит у отверстия излива теплоносителя. Поэтому излив теплоносителя не должен опираться в подошву, а должен иметь поле действия - серную руду, причем по объемной круговой сфе ре, вдоль линии, связывающей нагнетательную и во доотводную скважину. Погружение скважины на 2/3 серного пласта предусматривает также более сильное воздействие подкисленного теплоносителя на верхние части серного пласта при выходе его из скважины, а также по ходу дви жения. Существенными отличительными от прототипа признаками являются: - пласт разбивают на квадраты со сторонами 40 х 40 м, что дает возможность равномерно нагревать разрабатывающую сер ную залежь; - скважины бурят на глубину 2/3 серного пласта, чтобы тепло шло по технологическому назначению и, как можно, меньше, расхо довалось на обогрев непродук тивного нижнего пласта; - в центре квадрата располагают рабочую нагнетательную скважину, а на сторонах на расстоянии 20 м от нее располагают четыре водоотливных скважины, из которых одна в работе, а три - сигнальных; - центральная нагнетательная скважина состоит из четырех концентрически вставленных труб, а водоотливные - из двух - обсадной и водной, что дает воз можность более полнее и продуктивнее извлекать серу из разрабатываемого пласта; - ведут отработку пласта в шахматном порядке, что дает возможность локализовать процесс добычи серы, приводит к уменьшению потери тепла и не нарушает технологический режим добычи серы. - в центральную нагнетательную скважину подают подкисленный теплоноситель; а через водоотливную получают эм ульсию серы в теплоносителе; 2 40588 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
