Свердловинний фільтр

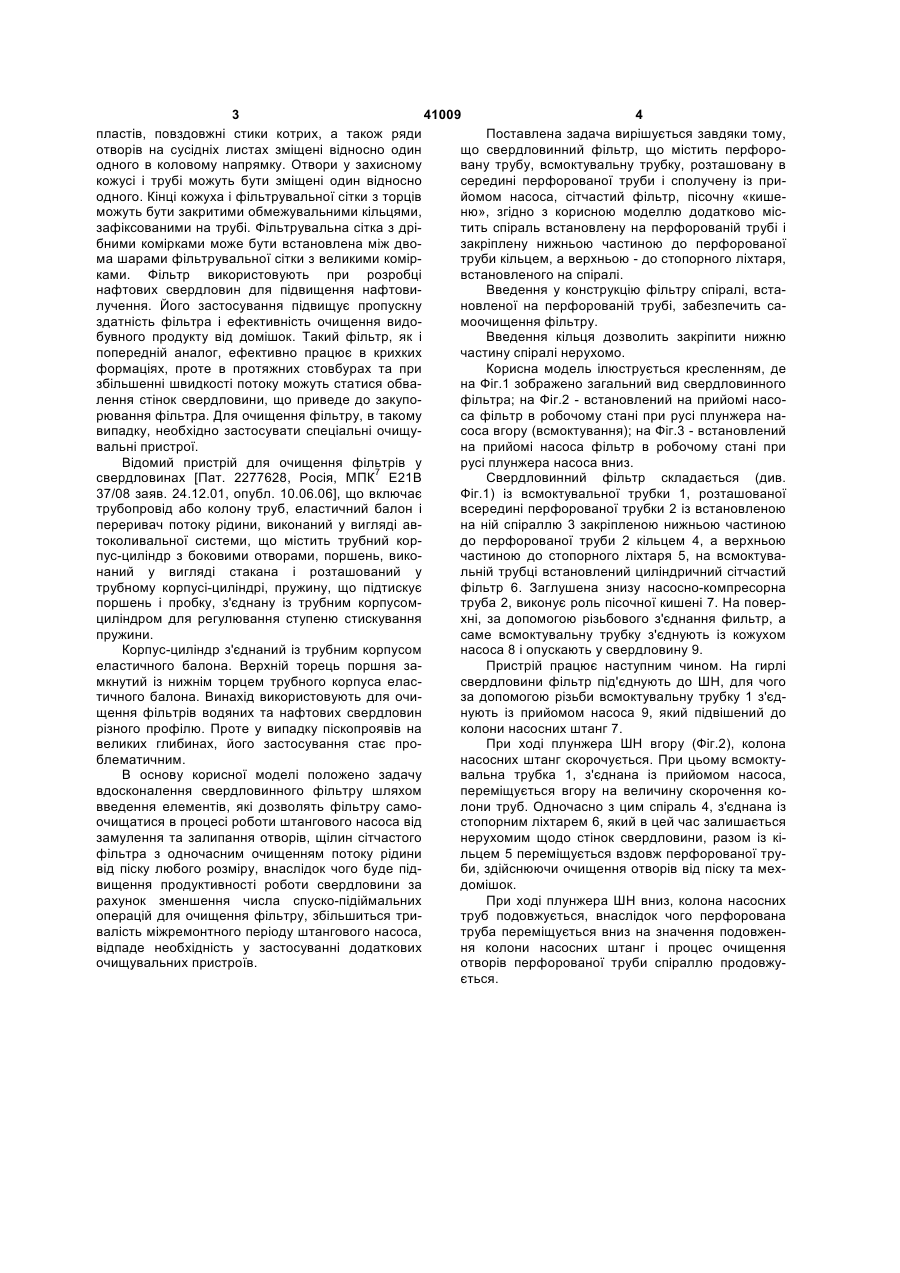

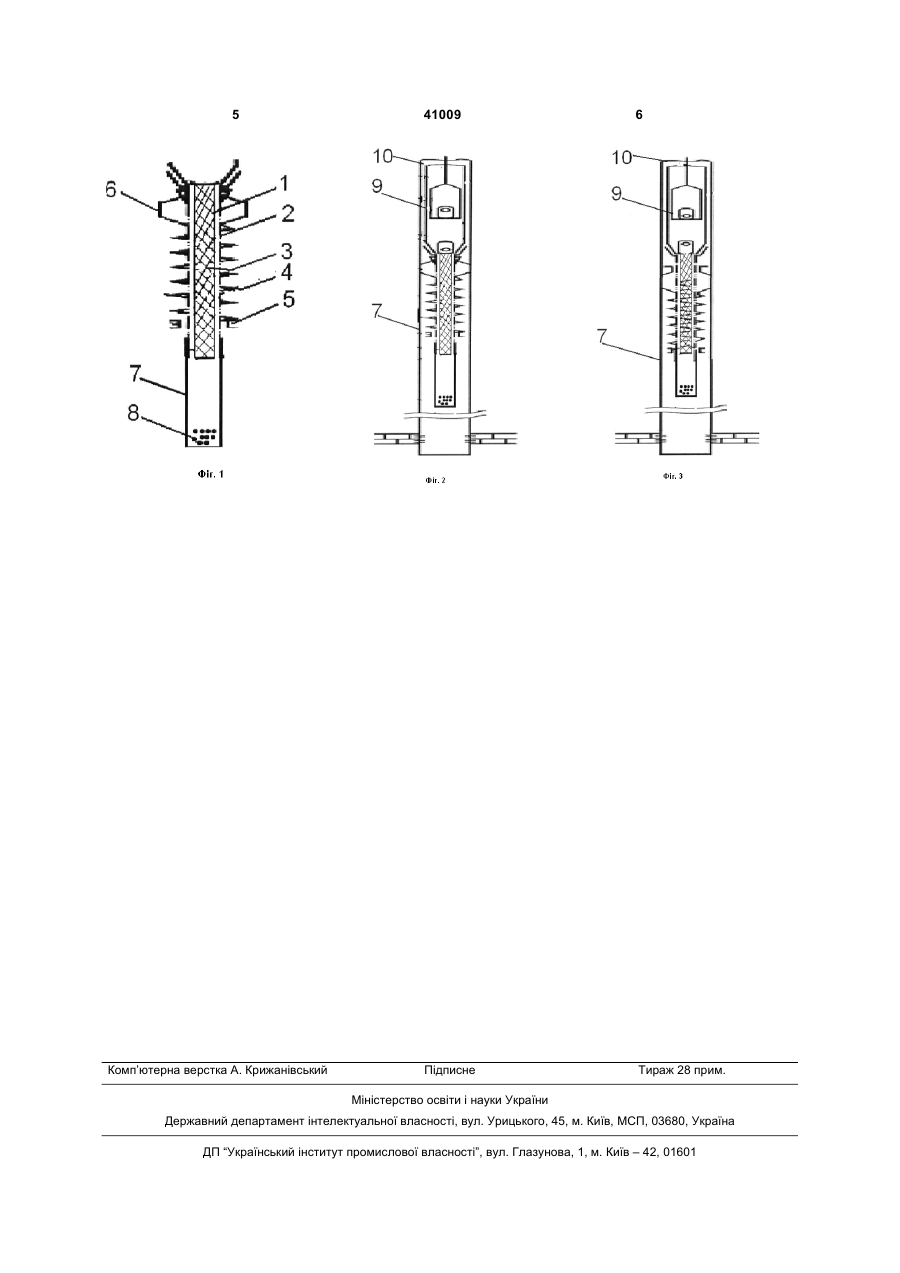

Свердловинний фільтр, що містить перфоровану трубу, всмоктувальну трубку, розташовану всередині перфорованої труби і сполучену із прийомом штангового насоса, сітчастий фільтр, пісочну "кишеню", який відрізняється тим, що додатково містить встановлену на перфорованій трубі спіраль, закріплену нижньою частиною до перфорованої труби кільцем, а верхньою - до стопорного ліхтаря, встановленого на спіралі. (19) (21) u200815245 (22) 29.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КОПЕЙ БОГДАН ВОЛОДИМИРОВИЧ, UA, КУЗЬМІН ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, КОСТУР БОГДАН МИКОЛАЙОВИЧ, UA (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ, UA 3 41009 4 пластів, повздовжні стики котрих, а також ряди Поставлена задача вирішується завдяки тому, отворів на сусідніх листах зміщені відносно один що свердловинний фільтр, що містить перфороодного в коловому напрямку. Отвори у захисному вану трубу, всмоктувальну трубку, розташовану в кожусі і трубі можуть бути зміщені один відносно середині перфорованої труби і сполучену із приодного. Кінці кожуха і фільтрувальної сітки з торців йомом насоса, сітчастий фільтр, пісочну «кишеможуть бути закритими обмежувальними кільцями, ню», згідно з корисною моделлю додатково місзафіксованими на трубі. Фільтрувальна сітка з дрітить спіраль встановлену на перфорованій трубі і бними комірками може бути встановлена між двозакріплену нижньою частиною до перфорованої труби кільцем, а верхньою - до стопорного ліхтаря, ма шарами фільтрувальної сітки з великими комірвстановленого на спіралі. ками. Фільтр використовують при розробці Введення у конструкцію фільтру спіралі, встанафтових свердловин для підвищення нафтовиновленої на перфорованій трубі, забезпечить салучення. Його застосування підвищує пропускну моочищення фільтру. здатність фільтра і ефективність очищення видоВведення кільця дозволить закріпити нижню бувного продукту від домішок. Такий фільтр, як і частину спіралі нерухомо. попередній аналог, ефективно працює в крихких Корисна модель ілюструється кресленням, де формаціях, проте в протяжних стовбурах та при на Фіг.1 зображено загальний вид свердловинного збільшенні швидкості потоку можуть статися обвафільтра; на Фіг.2 - встановлений на прийомі насолення стінок свердловини, що приведе до закупоса фільтр в робочому стані при русі плунжера нарювання фільтра. Для очищення фільтру, в такому соса вгору (всмоктування); на Фіг.3 - встановлений випадку, необхідно застосувати спеціальні очищуна прийомі насоса фільтр в робочому стані при вальні пристрої. русі плунжера насоса вниз. Відомий пристрій для очищення фільтрів у 7 свердловинах [Пат. 2277628, Росія, МПК Е21В Свердловинний фільтр складається (див. 37/08 заяв. 24.12.01, опубл. 10.06.06], що включає Фіг.1) із всмоктувальної трубки 1, розташованої трубопровід або колону труб, еластичний балон і всередині перфорованої трубки 2 із встановленою переривач потоку рідини, виконаний у вигляді авна ній спіраллю 3 закріпленою нижньою частиною токоливальної системи, що містить трубний кордо перфорованої труби 2 кільцем 4, а верхньою пус-циліндр з боковими отворами, поршень, викочастиною до стопорного ліхтаря 5, на всмоктувананий у вигляді стакана і розташований у льній трубці встановлений циліндричний сітчастий трубному корпусі-циліндрі, пружину, що підтискує фільтр 6. Заглушена знизу насосно-компресорна поршень і пробку, з'єднану із трубним корпусомтруба 2, виконує роль пісочної кишені 7. На поверциліндром для регулювання ступеню стискування хні, за допомогою різьбового з'єднання фильтр, а пружини. саме всмоктувальну трубку з'єднують із кожухом Корпус-циліндр з'єднаний із трубним корпусом насоса 8 і опускають у свердловину 9. еластичного балона. Верхній торець поршня заПристрій працює наступним чином. На гирлі мкнутий із нижнім торцем трубного корпуса елассвердловини фільтр під'єднують до ШН, для чого тичного балона. Винахід використовують для очиза допомогою різьби всмоктувальну трубку 1 з'єдщення фільтрів водяних та нафтових свердловин нують із прийомом насоса 9, який підвішений до різного профілю. Проте у випадку піскопроявів на колони насосних штанг 7. При ході плунжера ШН вгору (Фіг.2), колона великих глибинах, його застосування стає проблематичним. насосних штанг скорочується. При цьому всмоктуВ основу корисної моделі положено задачу вальна трубка 1, з'єднана із прийомом насоса, вдосконалення свердловинного фільтру шляхом переміщується вгору на величину скорочення ковведення елементів, які дозволять фільтру самолони труб. Одночасно з цим спіраль 4, з'єднана із очищатися в процесі роботи штангового насоса від стопорним ліхтарем 6, який в цей час залишається замулення та залипання отворів, щілин сітчастого нерухомим щодо стінок свердловини, разом із кіфільтра з одночасним очищенням потоку рідини льцем 5 переміщується вздовж перфорованої трувід піску любого розміру, внаслідок чого буде підби, здійснюючи очищення отворів від піску та мехвищення продуктивності роботи свердловини за домішок. рахунок зменшення числа спуско-підіймальних При ході плунжера ШН вниз, колона насосних операцій для очищення фільтру, збільшиться тритруб подовжується, внаслідок чого перфорована валість міжремонтного періоду штангового насоса, труба переміщується вниз на значення подовженвідпаде необхідність у застосуванні додаткових ня колони насосних штанг і процес очищення очищувальних пристроїв. отворів перфорованої труби спіраллю продовжується. 5 Комп’ютерна верстка А. Крижанівський 41009 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
