Пристрій для керування джерелом обігріву агроекосистеми

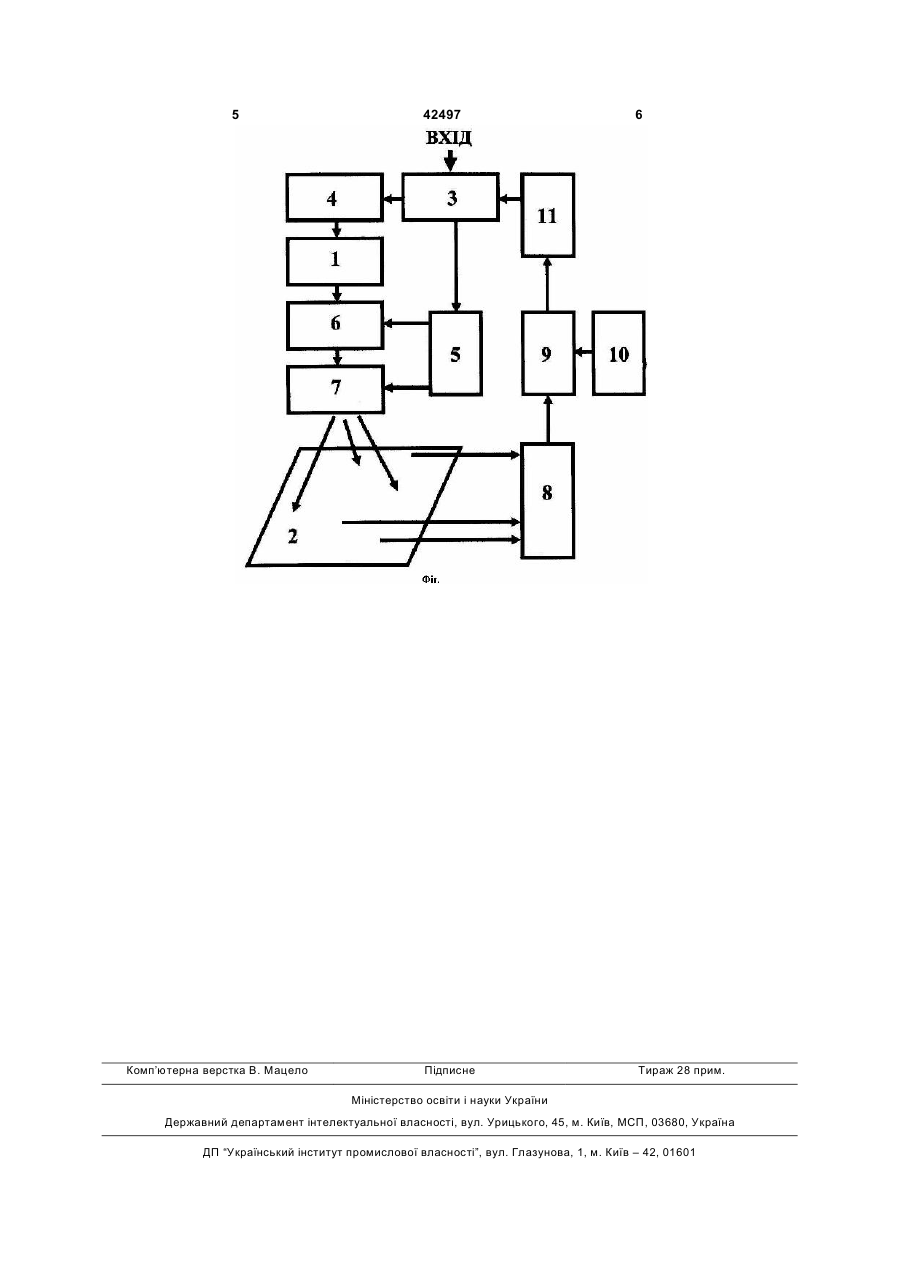

Пристрій для керування джерелом обігріву агроекосистеми, який містить моделюючу сітку, вхід якої підключено до виходу блока координати Y, перший вхід якого підключено до виходу блока координати X, перший вхід якого підключено до виходу джерела світла, вхід якого підключено до виходу блока керування яскравістю променя світла, вхід якого підключено до першого виходу синхронізатора, другий вихід якого підключено до 3 42497 4 G06G7/46, 1974. Бюл. № 41. Устройство для реПри пошуку в патентній та науково-технічній шения уравнений математической физики. Б.Б. літературі не знайдено об'єктів з ознаками, подібНестеренко, В.И. Панчишин, А.А. Марчук, Н.В. ними до відмінних ознак технічного рішення, що Нестеренко]. заявляється, на підставі чого можна зробити виНедоліком цього пристрою є те, що відсутня сновок про відповідність його критерію „суттєві можливість визначення потужності джерела світла відмінності". за результатом порівняння одержаних на сітці для На Фіг. зображено структурно - функціональну моделювання значень поля у контрольованих точсхему пристрою. ках з наперед заданими значеннями поля у цих Пристрій складається з: джерела світла 1, сітточках. ки для моделювання 2, синхронізатора 3, блока 4 В основу корисної моделі поставлено задачу керування яскравістю променя світла, формувача створення пристрою з розширеними функціональтраєкторії 5, блока 6 координати X, блока 7 коорними можливостями для розв'язання задач керудинати Y, блока 8 виділення мінімального значенвання потужністю джерела обігріву агроекосистеня температурного поля, блока 9 порівняння, бломи, в залежності від її поточного стану ка 10 задания допустимого значення (температури повітря у контрольованих точках). температурного поля, формувача сигналу потужТакого технічного результату можна досягти, ності джерела тепла 11. якщо у пристрій для розв'язання рівнянь матемаУсі блоки пристрою є стандартними. Сітка 2, тичної фізики, який включає: джерело світла, синдля моделювання теплового процесу у агроекосихронізатор, блок керування яскравістю променя стемі може бути побудована, наприклад, на базі світла, формувач траєкторії, блок координати X, об'єднання стандартних однотипних елементів блок координати Y, сітку для моделювання, вхід оптоелектроніки. якої підключено до виходу блока координати Y, Пристрій працює наступним чином. Початкова перший вхід якого підключено до виходу блока інформація подається на вхід синхронізатора 3, а координати X, перший вхід якого підключено до саме: інформація, стосовно параметрів елементів виходу джерела світла, вхід якого підключено до сітки для моделювання 2; початкова інформація виходу блока керування яскравістю променя світпро яскравість джерела променя світла, що задала, вхід якого підключено до першого виходу синється у блоці 4; інформація для формування задахронізатора, другий вихід якого підключено до ної траєкторії руху джерела світла 1, що задається входу формувача траєкторії, перший вихід якого у блоці 5. Крім того, до блока 9 вводиться задане підключено до другого входу блока координати Y, допустиме значення температурного поля агроа другий вихід формувача траєкторії з'єднано з екосистеми. другим входом блока координати X, при цьому Далі промінь джерела світла 1, за допомогою входом пристрою є перший вхід синхронізатора блока 6 координати X та блока 7 координати Y, введено блок виділення мінімального значення спрямовується на сітку для моделювання 2. За температурного поля, блок порівняння, блок зададопомогою елементів оптоелектроніки, на основі ния допустимого значення температурного поля, яких побудовано сітку для моделювання 2, здійсформувач сигналу потужності джерела тепла, винюється взаємодія променя світла з сіткою для хід якого підключено до другого входу синхронізамоделювання 2. Це дозволяє на моделюючій сітці тора, а вхід формувача сигналу потужності джере2 сформувати температурне поле агроекосистеми. ла тепла з'єднано з виходом блока порівняння, З контрольованих точок сітки для моделювання 2 перший вхід якого підключено до виходу блока значення температурного поля подаються на вхід завдання допустимого значення температурного блока 8 виділення мінімального значення темпеполя, а другий вхід блока порівняння з'єднано з ратурного поля. Це значення подається на вхід виходом блока виділення мінімального значення блока 9 порівняння, де здійснюється порівняння температурного поля, група входів якого є групою допустимого значення температури, з мінімальним виходів сітки для моделювання. значенням температури, одержаним у блоці 8. Позитивним технічним результатом є те, що Результат порівняння подається до формувача введення до складу пристрою блока порівняння сигналу потужності джерела тепла 11. Сформоваодержаних на сітці для моделювання значень тений у блоці 11 сигнал поступає до синхронізатора мпературного поля у контрольованих точках, з 3, який здійснює корекцію яскравості променя свінаперед заданими значеннями температурного тла у блоці 4, що пропорційне потужності джерела поля у цих точках, дає можливість визначення потепла для забезпечення заданого теплового ретужності джерела тепла. Це здійснюється шляхом жиму агроекосистеми. виділення максимального неспівпадіння цих знаТочність роботи пристрою залежить від кількочень, та подачі результату порівняння до блока сті оптоелектронних елементів у сітці для модеформування потужності джерела, звідки відповідлювання 2, якості освітлення джерелом світла 1 ний сигнал надходить до виконуючого механізму, оптоелектронних елементів та точності задания що встановлює відповідне значення потужності траєкторії блоком 5 формування траєкторії. джерела тепла. 5 Комп’ютерна верстка В. Мацело 42497 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
