Спосіб глибокої очистки стічних вод

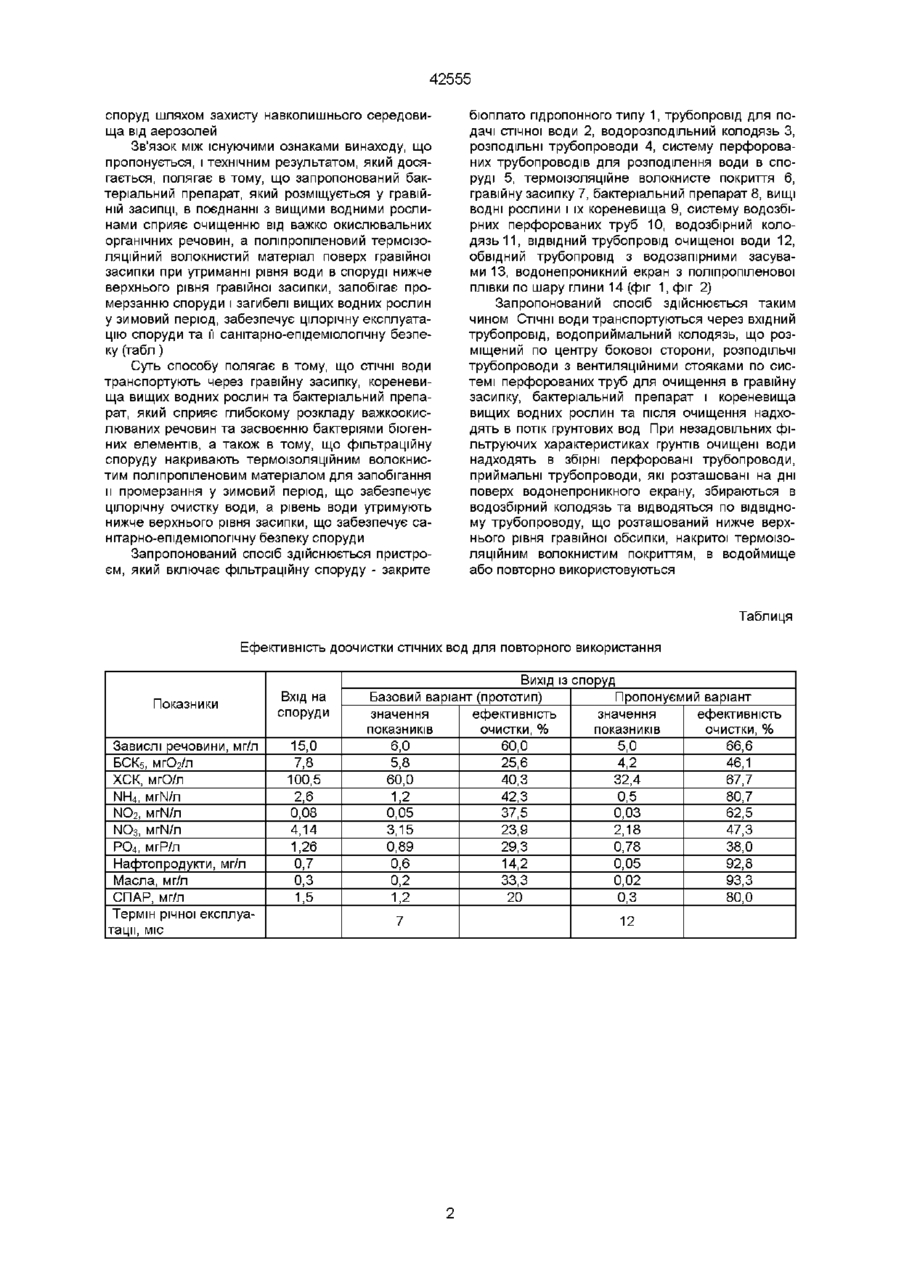

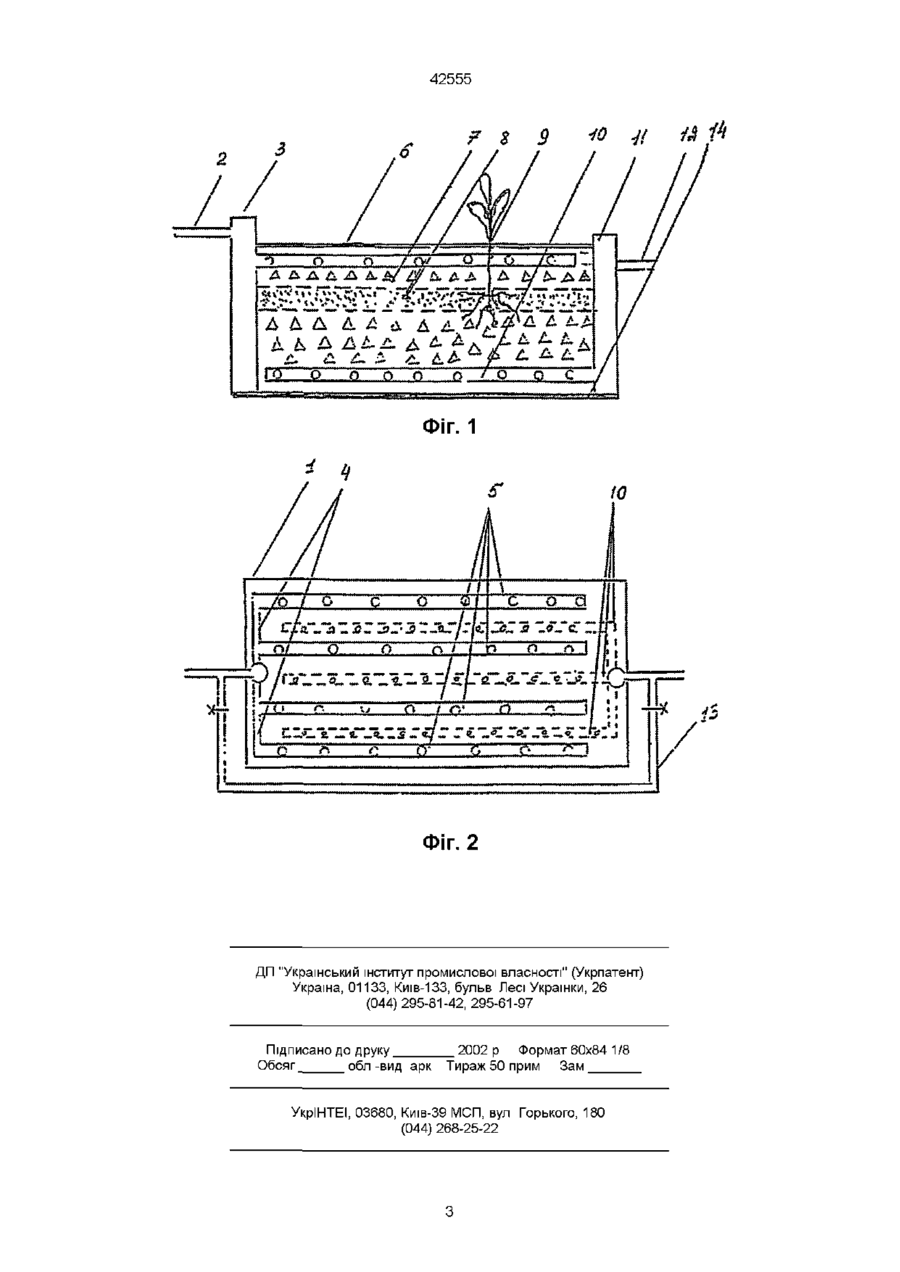

1 Спосіб глибокої очистки стічних вод, який включає подачу стічної води в фільтраційний басейн з піщано-гравійним шаром на дні та аераційним пристроєм, фільтрацію и по кореневій системі вищих водних рослин, який відрізняється тим, що в гравійну засипку фільтраційної споруди додатково вноситься бактеріальний препарат з іммобілі зованими на торфі мікроорганізмами-деструкторами важкоокислюваних органічних речовин, в яку висаджені вищі водні рослини 2 Спосіб по п 1, який відрізняється тим, що наповнення водою фільтраційної споруди здійснюється нижче верхнього рівня гравійної засипки, в воді знаходиться коренева система вищих водних рослин 3 Спосіб по п 1, який відрізняється тим, що гравійна засипка басейну покрита термоізоляційним волокнистим пропіленовим матеріалом 4 Спосіб по п 1, який відрізняється тим, що дно фільтраційного басейну водонепроникне, створене із щільного шару глини та поліпропіленової плівки Винахід відноситься до галузі очистки промислових, господарсько-побутових стічних та поверхневих вод із застосуванням вищих водних рослин і може бути використаний для глибокої їх доочистки при зворотному водокористуванні як від біогенних елементів, так і від важкоокислюваних органічних речовин Відомий спосіб очистки води за допомогою вищих водних рослин шляхом ущільнення донного мулу, насипу на нього піску товщиною 0,3-1,0 м, висаджування вищих водних рослин на відстані одна від одної 15-20 см з подальшою аерацією водойми (Патент Японії № 60-7985, 1985 р) Недоліком цього способу є великі ДОПОМІЖНІ витрати з ущільненням мулу, насипу піску і аерації водойми, що в значній мірі ускладнює, здорожує його та не дозволяє використання для очистки стічної води в безпосередній близькості від будівель Близьким є також спосіб очистки поверхневих вод від шкідливих речовин та радіонуклідів, який передбачає транспортування води через зарості рослин Zizania latifohaTa поселення молюсків виду Dreissena polymorfa, котрі розташовують по усьому поперечному перерізу водоскидного каналу в конусоподібному секційному культиваторі ЩІЛЬНІСТЮ 25-30 особин на 1 м2, з якого один раз на добу відкачують екскременти молюсків разом із забруднюючими речовинами, а потім протягом ЗО хвилин подають повітря для аерації (Патент України № 31256 А, МПК 6 C02F3/32, 2000 р ) Недоліком способу, крім відкритого дзеркала води небажаного при обробці стічних вод через утворення аерозолеи, є великі площі під очисні споруди, значні капітальні витрати по них, необхідність проведення витрат по утилізації екскрементів молюсків та фітомаси вищих водних рослин та інше Найбільш близьким до того, що пропонується, є спосіб глибокої очистки стічних і поверхневих вод (Патент України № 94107243, МКП 6 C02F3/32, С02 F11/00, 1997 р - прототип) Суть способу полягає в тому, що у фільтраційний басейн, з піщано-гравійним фільтруючим шаром на дні та аераційним пристроєм, засаджений вищими водними рослинами, подається стічна вода, причому глибина наповнення басейну складає 0,1-2,0 м, в ранній весняний період - 0,1-0,2 м, при кальматацм фільтруючого шару його продувають повітрям Недоліком цього способу є недостатня якість очистки стічних вод, а особливо з вмістом важкоокислюваних органічних речовин, пониження якості очистки стоку у холодні періоди року, часткове відмирання водних рослин в зимовий період в зв'язку з промерзанням басейну, погіршення санітарно-епідемюлопчної ситуації в районі фільтраційного басейну через відкриту водну поверхню басейну (утворення аерозолів) Завдання, на рішення якого направлений винахід, полягає у розробці високоефективного способу глибокої очистки та доочистки стічних вод, які включають важкоокислювані органічні речовини, що не акумулюються вищими рослинами, та забезпечення санітарно-епідеміологічної безпеки ю ю ю 42555 споруд шляхом захисту навколишнього середовища від аерозолей Зв'язок між існуючими ознаками винаходу, що пропонується, і технічним результатом, який досягається, полягає в тому, що запропонований бактеріальний препарат, який розміщується у гравійній засипці, в поєднанні з вищими водними рослинами сприяє очищенню від важко окислювальних органічних речовин, а поліпропіленовий термоізоляційний волокнистий матеріал поверх гравійної засипки при утриманні рівня води в споруді нижче верхнього рівня гравійної засипки, запобігає промерзанню споруди і загибелі вищих водних рослин у зимовий період, забезпечує цілорічну експлуатацію споруди та її санітарно-епідеміологічну безпеку (табл) Суть способу полягає в тому, що СТІЧНІ ВОДИ транспортують через гравійну засипку, кореневища вищих водних рослин та бактеріальний препарат, який сприяє глибокому розкладу важкоокислюваних речовин та засвоєнню бактеріями біогенних елементів, а також в тому, що фільтраційну споруду накривають термоізоляційним волокнистим поліпропіленовим матеріалом для запобігання и промерзання у зимовий період, що забезпечує цілорічну очистку води, а рівень води утримують нижче верхнього рівня засипки, що забезпечує санітарно-епідемюлопчну безпеку споруди Запропонований спосіб здійснюється пристроєм, який включає фільтраційну споруду - закрите бюплато гідропонного типу 1, трубопровід для подачі стічної води 2, водорозподільний колодязь З, розподільні трубопроводи 4, систему перфорованих трубопроводів для розподілення води в споруді 5, термоізоляційне волокнисте покриття 6, гравійну засипку 7, бактеріальний препарат 8, вищі водні рослини і їх кореневища 9, систему водозбірних перфорованих труб 10, водозбірний колодязь 11, ВІДВІДНИЙ трубопровід очищеної води 12, обвідний трубопровід з водозапірними засувами 13, водонепроникний екран з поліпропіленової плівки по шару глини 14 (фіг 1,фіг 2) Запропонований спосіб здійснюється таким чином СТІЧНІ ВОДИ транспортуються через вхідний трубопровід, водоприймальний колодязь, що розміщений по центру бокової сторони, розподільчі трубопроводи з вентиляційними стояками по системі перфорованих труб для очищення в гравійну засипку, бактеріальний препарат і кореневища вищих водних рослин та після очищення надходять в потік ґрунтових вод При незадовільних фільтруючих характеристиках грунтів очищені води надходять в збірні перфоровані трубопроводи, приймальні трубопроводи, які розташовані на дні поверх водонепроникного екрану, збираються в водозбірний колодязь та відводяться по відвідному трубопроводу, що розташований нижче верхнього рівня гравійної обсипки, накритої термоізоляційним волокнистим покриттям, в водоймище або повторно використовуються Таблиця Ефективність доочистки стічних вод для повторного використання Показники Завислі речовини, мг/л БСК5, мгО2/л ХСК, мгО/л NH4, мгІЧ/л NO2, мгІЧ/л NO3, мгІЧ/л РО4, мгР/л Нафтопродукти, мг/л Масла, мг/л СПАР, мг/л Термін річної експлуатації, МІС Вхід на споруди 15,0 7,8 100,5 2,6 0,08 4,14 1,26 0,7 0,3 1,5 Вихід ІЗ споруд Базовий варіант (прототип) Пропонуємий варіант значення ефективність значення ефективність показників очистки, % показників очистки, % 6,0 60,0 5,0 66,6 5,8 25,6 4,2 46,1 60,0 40,3 32,4 67,7 1,2 42,3 0,5 80,7 0,05 37,5 0,03 62,5 3,15 23,9 2,18 47,3 0,89 29,3 0,78 38,0 0,6 14,2 0,05 92,8 0,2 33,3 0,02 93,3 1,2 20 0,3 80,0 7 12 42555 / Л А Д A ФІГ. 1 і ц /О 7 О !/ _/ /Г І / ( О/ -Q Г О ™7«r ГЗІЗГГГГТГГТГГЗГГГГГІГІJ: о о О" Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
