Термонагрівач благути або парогенератор благути

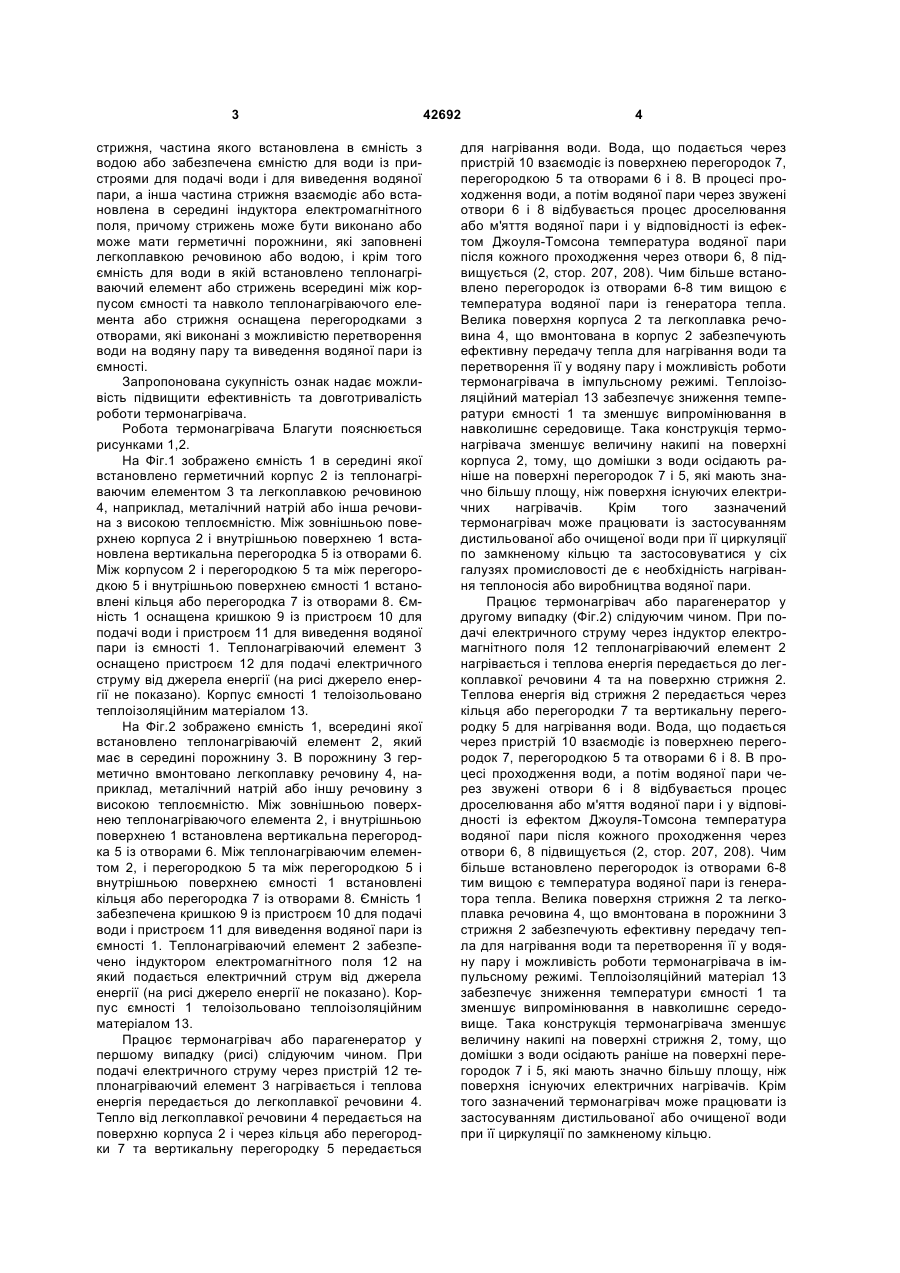

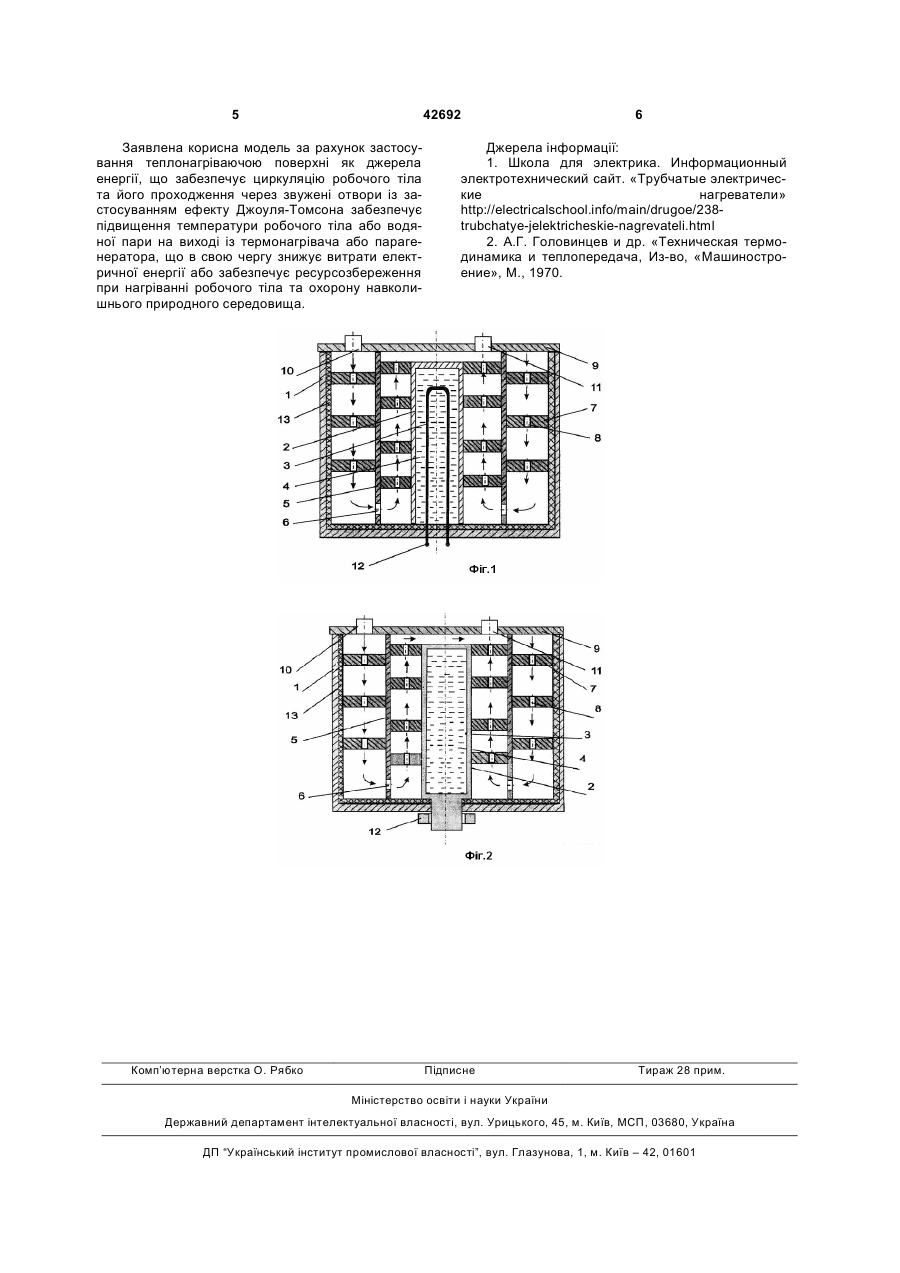

1. Термонагрівач або парогенератор, що містить електрично ізольований корпус, теплонагріваючий елемент, розташований в електрично ізольованому корпусі, та джерело електричного струму, з'єднане за допомогою пристрою із теплонагріваючим елементом, який відрізняється тим, що він оснащений легкоплавкою речовиною з високою теплоємністю, наприклад металічним натрієм, та додатковим корпусом, в який вмонтовано електрично ізольований корпус із теплонагріваючим елементом та легкоплавку речовину. 2. Термонагрівач або парогенератор за п. 1, який відрізняється тим, що теплонагріваючий елемент U 2 (19) 1 3 стрижня, частина якого встановлена в ємність з водою або забезпечена ємністю для води із пристроями для подачі води і для виведення водяної пари, а інша частина стрижня взаємодіє або встановлена в середині індуктора електромагнітного поля, причому стрижень може бути виконано або може мати герметичні порожнини, які заповнені легкоплавкою речовиною або водою, і крім того ємність для води в якій встановлено теплонагріваючий елемент або стрижень всередині між корпусом ємності та навколо теплонагріваючого елемента або стрижня оснащена перегородками з отворами, які виконані з можливістю перетворення води на водяну пару та виведення водяної пари із ємності. Запропонована сукупність ознак надає можливість підвищити ефективність та довготривалість роботи термонагрівача. Робота термонагрівача Благути пояснюється рисунками 1,2. На Фіг.1 зображено ємність 1 в середині якої встановлено герметичний корпус 2 із теплонагріваючим елементом 3 та легкоплавкою речовиною 4, наприклад, металічний натрій або інша речовина з високою теплоємністю. Між зовнішньою поверхнею корпуса 2 і внутрішньою поверхнею 1 встановлена вертикальна перегородка 5 із отворами 6. Між корпусом 2 і перегородкою 5 та між перегородкою 5 і внутрішньою поверхнею ємності 1 встановлені кільця або перегородка 7 із отворами 8. Ємність 1 оснащена кришкою 9 із пристроєм 10 для подачі води і пристроєм 11 для виведення водяної пари із ємності 1. Теплонагріваючий елемент 3 оснащено пристроєм 12 для подачі електричного струму від джерела енергії (на рисі джерело енергії не показано). Корпус ємності 1 телоізольовано теплоізоляційним матеріалом 13. На Фіг.2 зображено ємність 1, всередині якої встановлено теплонагріваючій елемент 2, який має в середині порожнину 3. В порожнину З герметично вмонтовано легкоплавку речовину 4, наприклад, металічний натрій або іншу речовину з високою теплоємністю. Між зовнішньою поверхнею теплонагріваючого елемента 2, і внутрішньою поверхнею 1 встановлена вертикальна перегородка 5 із отворами 6. Між теплонагріваючим елементом 2, і перегородкою 5 та між перегородкою 5 і внутрішньою поверхнею ємності 1 встановлені кільця або перегородка 7 із отворами 8. Ємність 1 забезпечена кришкою 9 із пристроєм 10 для подачі води і пристроєм 11 для виведення водяної пари із ємності 1. Теплонагріваючий елемент 2 забезпечено індуктором електромагнітного поля 12 на який подається електричний струм від джерела енергії (на рисі джерело енергії не показано). Корпус ємності 1 телоізольовано теплоізоляційним матеріалом 13. Працює термонагрівач або парагенератор у першому випадку (рисі) слідуючим чином. При подачі електричного струму через пристрій 12 теплонагріваючий елемент 3 нагрівається і теплова енергія передається до легкоплавкої речовини 4. Тепло від легкоплавкої речовини 4 передається на поверхню корпуса 2 і через кільця або перегородки 7 та вертикальну перегородку 5 передається 42692 4 для нагрівання води. Вода, що подається через пристрій 10 взаємодіє із поверхнею перегородок 7, перегородкою 5 та отворами 6 і 8. В процесі проходження води, а потім водяної пари через звужені отвори 6 і 8 відбувається процес дроселювання або м'яття водяної пари і у відповідності із ефектом Джоуля-Томсона температура водяної пари після кожного проходження через отвори 6, 8 підвищується (2, стор. 207, 208). Чим більше встановлено перегородок із отворами 6-8 тим вищою є температура водяної пари із генератора тепла. Велика поверхня корпуса 2 та легкоплавка речовина 4, що вмонтована в корпус 2 забезпечують ефективну передачу тепла для нагрівання води та перетворення її у водяну пару і можливість роботи термонагрівача в імпульсному режимі. Теплоізоляційний матеріал 13 забезпечує зниження температури ємності 1 та зменшує випромінювання в навколишнє середовище. Така конструкція термонагрівача зменшує величину накипі на поверхні корпуса 2, тому, що домішки з води осідають раніше на поверхні перегородок 7 і 5, які мають значно більшу площу, ніж поверхня існуючих електричних нагрівачів. Крім того зазначений термонагрівач може працювати із застосуванням дистильованої або очищеної води при її циркуляції по замкненому кільцю та застосовуватися у сіх галузях промисловості де є необхідність нагрівання теплоносія або виробництва водяної пари. Працює термонагрівач або парагенератор у другому випадку (Фіг.2) слідуючим чином. При подачі електричного струму через індуктор електромагнітного поля 12 теплонагріваючий елемент 2 нагрівається і теплова енергія передається до легкоплавкої речовини 4 та на поверхню стрижня 2. Теплова енергія від стрижня 2 передається через кільця або перегородки 7 та вертикальну перегородку 5 для нагрівання води. Вода, що подається через пристрій 10 взаємодіє із поверхнею перегородок 7, перегородкою 5 та отворами 6 і 8. В процесі проходження води, а потім водяної пари через звужені отвори 6 і 8 відбувається процес дроселювання або м'яття водяної пари і у відповідності із ефектом Джоуля-Томсона температура водяної пари після кожного проходження через отвори 6, 8 підвищується (2, стор. 207, 208). Чим більше встановлено перегородок із отворами 6-8 тим вищою є температура водяної пари із генератора тепла. Велика поверхня стрижня 2 та легкоплавка речовина 4, що вмонтована в порожнини 3 стрижня 2 забезпечують ефективну передачу тепла для нагрівання води та перетворення її у водяну пару і можливість роботи термонагрівача в імпульсному режимі. Теплоізоляційний матеріал 13 забезпечує зниження температури ємності 1 та зменшує випромінювання в навколишнє середовище. Така конструкція термонагрівача зменшує величину накипі на поверхні стрижня 2, тому, що домішки з води осідають раніше на поверхні перегородок 7 і 5, які мають значно більшу площу, ніж поверхня існуючих електричних нагрівачів. Крім того зазначений термонагрівач може працювати із застосуванням дистильованої або очищеної води при її циркуляції по замкненому кільцю. 5 42692 Заявлена корисна модель за рахунок застосування теплонагріваючою поверхні як джерела енергії, що забезпечує циркуляцію робочого тіла та його проходження через звужені отвори із застосуванням ефекту Джоуля-Томсона забезпечує підвищення температури робочого тіла або водяної пари на виході із термонагрівача або парагенератора, що в свою чергу знижує витрати електричної енергії або забезпечує ресурсозбереження при нагріванні робочого тіла та охорону навколишнього природного середовища. Комп’ютерна верстка О. Рябко 6 Джерела інформації: 1. Школа для электрика. Информационный электротехнический сайт. «Трубчатые электрические нагреватели» http://electricalschool.info/main/drugoe/238trubchatye-jelektricheskie-nagrevateli.html 2. А.Г. Головинцев и др. «Техническая термодинамика и теплопередача, Из-во, «Машиностроение», М., 1970. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
