Роздавач концентрованих кормів до доїльних майданчиків

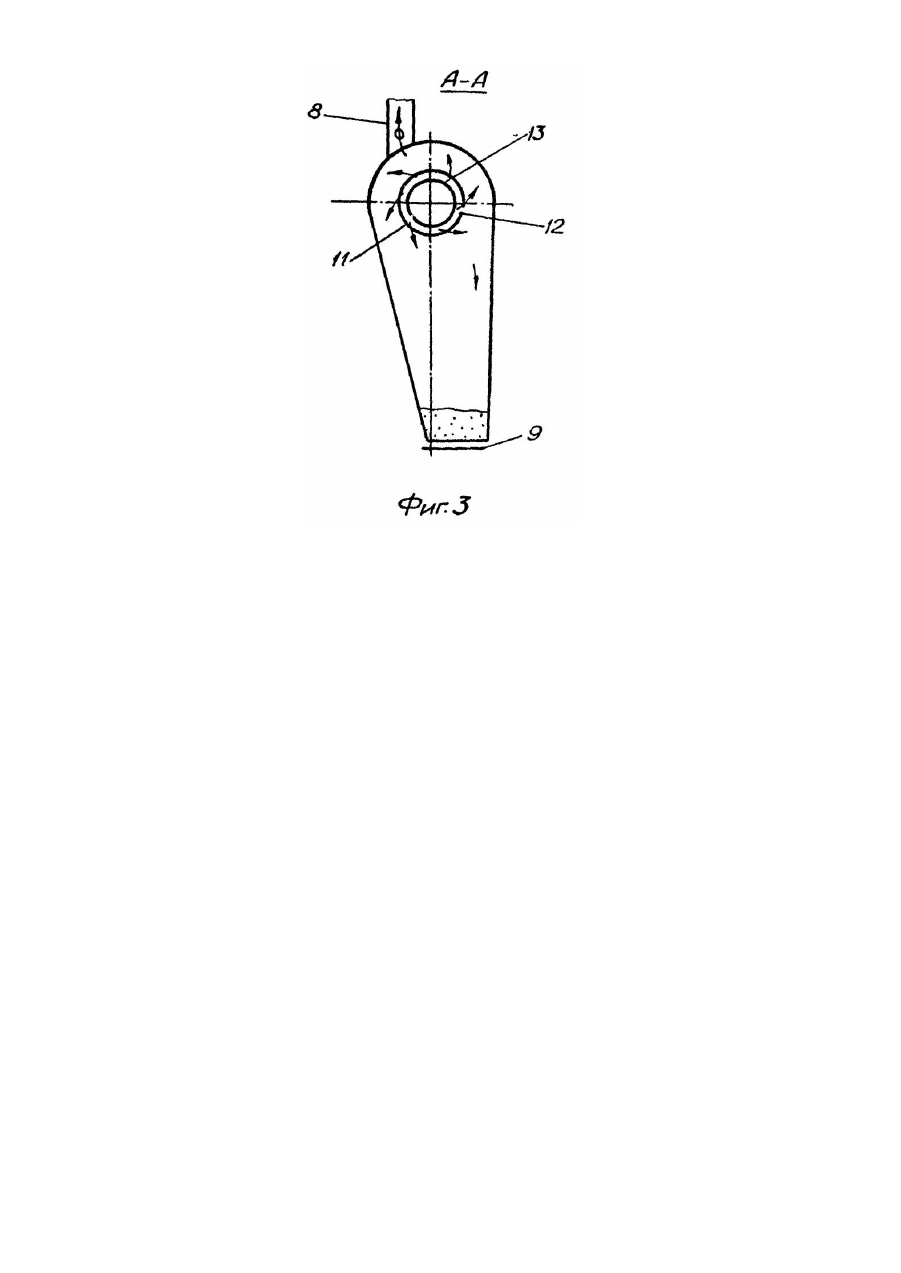

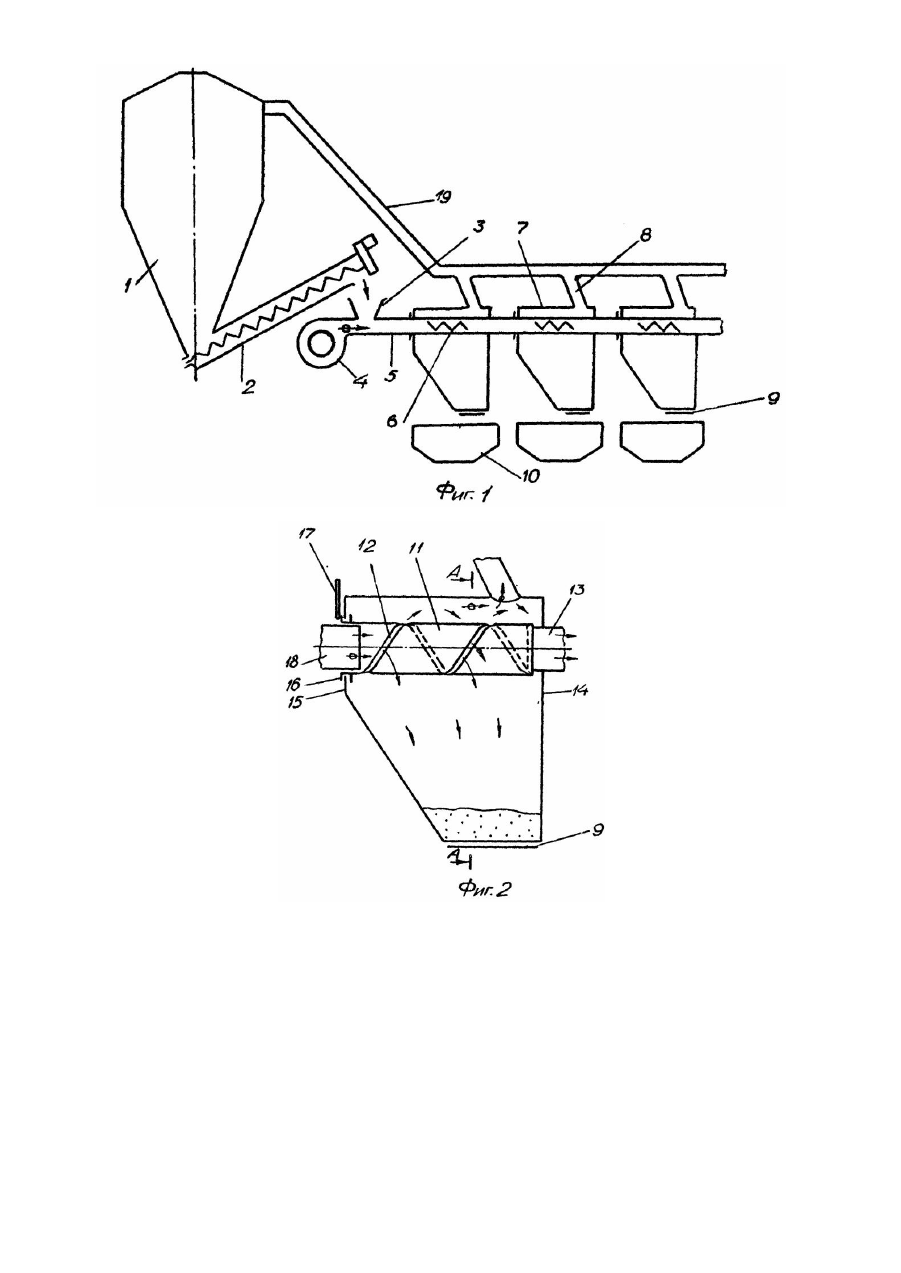

Изобретение относится к сельскому хозяйству, а именно к механизации трудоемких процессов в животноводстве, в частности, к раздатчикам кормов на доильных площадках. Известен раздатчик концентрированных кормов к доильным площадкам, содержащий бункер-накопитель со шнековым питателем, вентилятор и кормопровод пневмотранспортера, дозирующие устройства и кормушки [1]. Однако известное техническое решение не обеспечивает высокую точность регулирования нормы выдачи корма, и сложное в конструктивном исполнении, так как дополнительно корм в каждую кормушку подается порциями из циклонов через дозаторы, приводимые в действие вручн ую при помощи троса. Задачей изобретения является усовершенствование раздатчика концентрированных кормов путем совмещения функций транспортирования и дозирования кормов в кормопроводе, что упрощает конструкцию и повышает точность регулирования выдачи корма. Поставленная задача решается благодаря выполнению кормопровода над кормушками разъемным, в разъемах которого установлены дозирующие устройства, выполненные в виде пружинистой ленты, свитой в трубу с возможностью образования изменяемой по ширине боковой винтовой щели для выдачи различной нормы корма. Кроме того, пружинистая лента одним концом закреплена неподвижно на кормопроводе, а другим прикреплена к размещенному снаружи кормопровода фланцу с рычагом, установленному с возможностью поворота вокруг оси кормопровода и фиксации его в одном из заданных положений. На фиг. 1 изображен кормораздатчик к доильным площадкам, вид сбоку; на фиг. 2 - отделитель, продольный разрез; на фиг. 3 - разрез А-А на фиг. 2. Кормораздатчик содержит бункер-накопитель 1 со шнековым питателем 2, под выгрузным окном которого расположен загрузочный бункер 3 и вентилятор 4, подсоединенный к кормопроводу 5 с воздухопроницаемыми участками 6, находящимися в отделителях 7. Каждый отделитель 7 снабжен обратным воздушным патрубком 8 и заслонкой 9, расположенной над индивидуальной кормушкой 10 доильного станка (не показан). Кормопровод 5 над кормушками 10 выполнен разъемным с установкой воздухопроницаемых участков 6, состоящих из пружинистой ленты 11, свитой в цилиндрическую трубу с возможностью образования между витками боковой винтовой дозирующей щели 12. Один конец пружинистой ленты 11 закреплен неподвижно на патрубке 13 кормопровода 5, проходящего через торцевые стенки 14 и 15 отделителя, а второй конец ленты прикреплен к размещенному снаружи кормопровода фланцу 16 с рычагом 17 для поворота его в плоскости стенки 15 вокруг оси патрубка 18 кормопровода 5, и изменения ширины боковой винтовой дозирующей щели 12 от "0" до "mах" и фиксации рычага в одном из заданных положений. Кормопровод, проходя через все отделители доильных станков доильной площадки, закольцован с возвратом в бункер-накопитель, куда также подведен обратный воздушный трубопровод 19. Кормораздатчик работает следующим образом. Вначале включают вентилятор 4, потом шнековый питатель 2. Корм поступает из бункера-накопителя 1 через шнековый питатель 2 в загрузочный бункер 3, подхватывается воздухом, нагнетается вентилятором 4, и образованная кормовоздушная смесь направляется по кормопроводу 5 в последовательно расположенные отделители 7. В каждом отделителе, в зависимости от продуктивности животного; устанавливается поворотом рычага 17, необходимая ширина щели 12 воздухопроницаемого участка 6, через которую вы ходит корм с воздухом, спирально закручиваясь вокруг трубопровода. Корм отделяется от воздуха и осаждается внизу отделителя 7 на заслонке 9, а воздух выходит через патрубок 8 в трубопровод 19 и поступает касательно образующей в бункер-накопитель и через пылеуловитель (не показан) в атмосферу (через определенное время поворотом рычагов 17 одновременно устанавливают и х на "0" выдачу корма), то есть на закрытие щелей 12 воздухопроницаемых участков 6. При этом рычаги 17 с фланцами 16 закручивают пружинистые ленты 11 и их кромки смыкаются, образуя сплошной (без щелей) трубопровод, и корм с воздухом по кольцевой линии (не показана) возвращается в бункер-накопитель 1, где корм осаждается. После этого одновременно открывается заслонка 9 отделителей, и корм, выделившийся в каждом из них за время работы линии с раскрытыми щелями 12, выдается в индивидуальные кормушки 10 доильных станков. Затем, устанавливая норму выдачи корма каждому животному следующей гр уппы, переводят рычаг 17 соответствующего отделителя в необходимое фиксированное положение, при этом заслонки 9 отделителей закрываются, а пружинистые ленты 11 раскручиваются на определенный угол, обеспечивая определенную ширину винтовой дозирующей щели 12. Норма выдачи корма животным может быть достигнута двумя путями: изменением ширины дозирующей щели и изменением экспозиции (с момента открытия до момента закрытия ее), что может быть задано любыми известными способами и средствами. Создание кормопровода кормораздатчика над кормушками разъемным, в разъемах которого установлены дозирующие устройства, выполненные в виде пружинистой ленты, свитой в трубу с возможностью образования изменяемой по ширине боковой винтовой щели для выдачи различной нормы корма, позволяет упростить конструкцию и повысить точность дозирования корма в широких пределах за счет совмещения функций транспортирования и дозирования корма в одном узле.
