Активатор

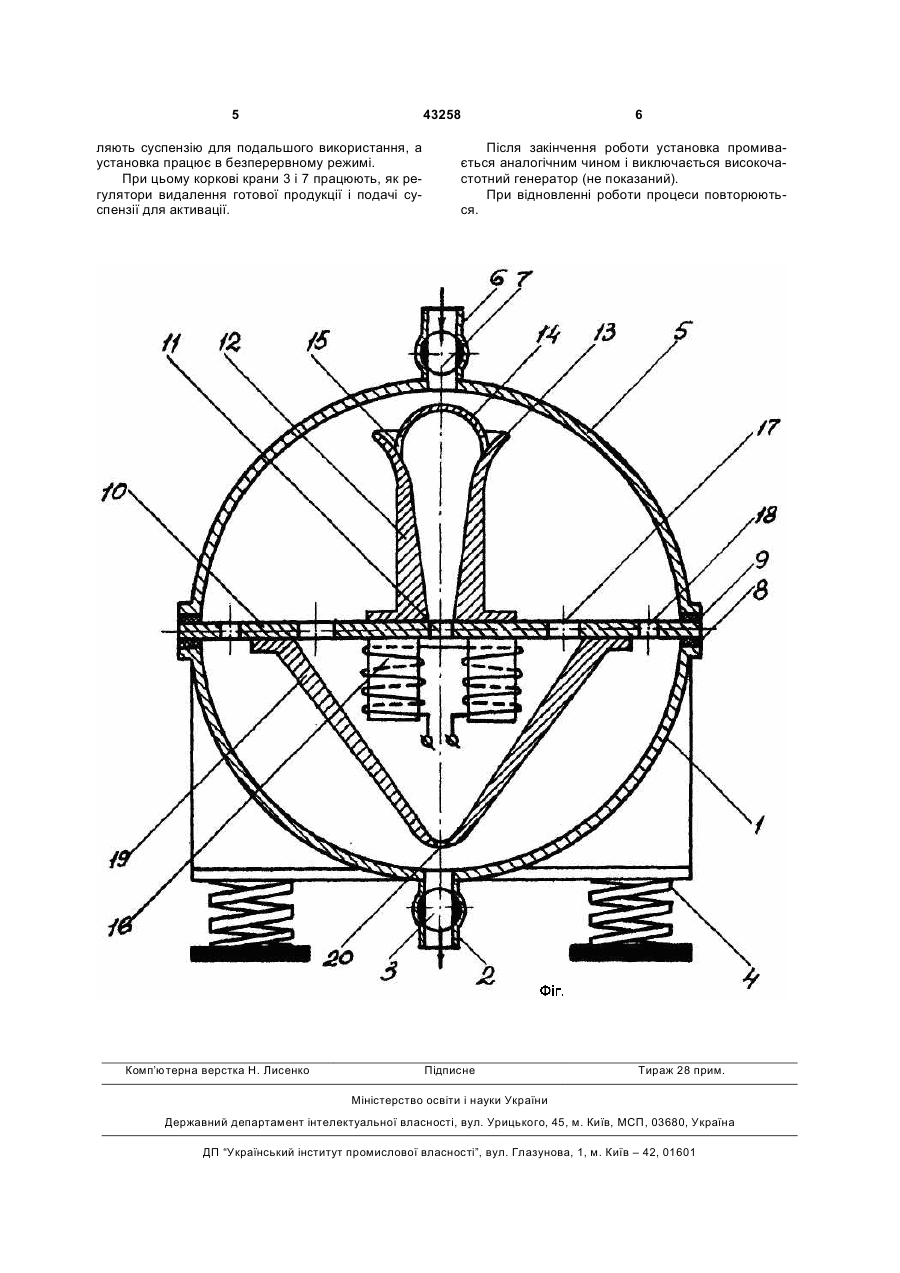

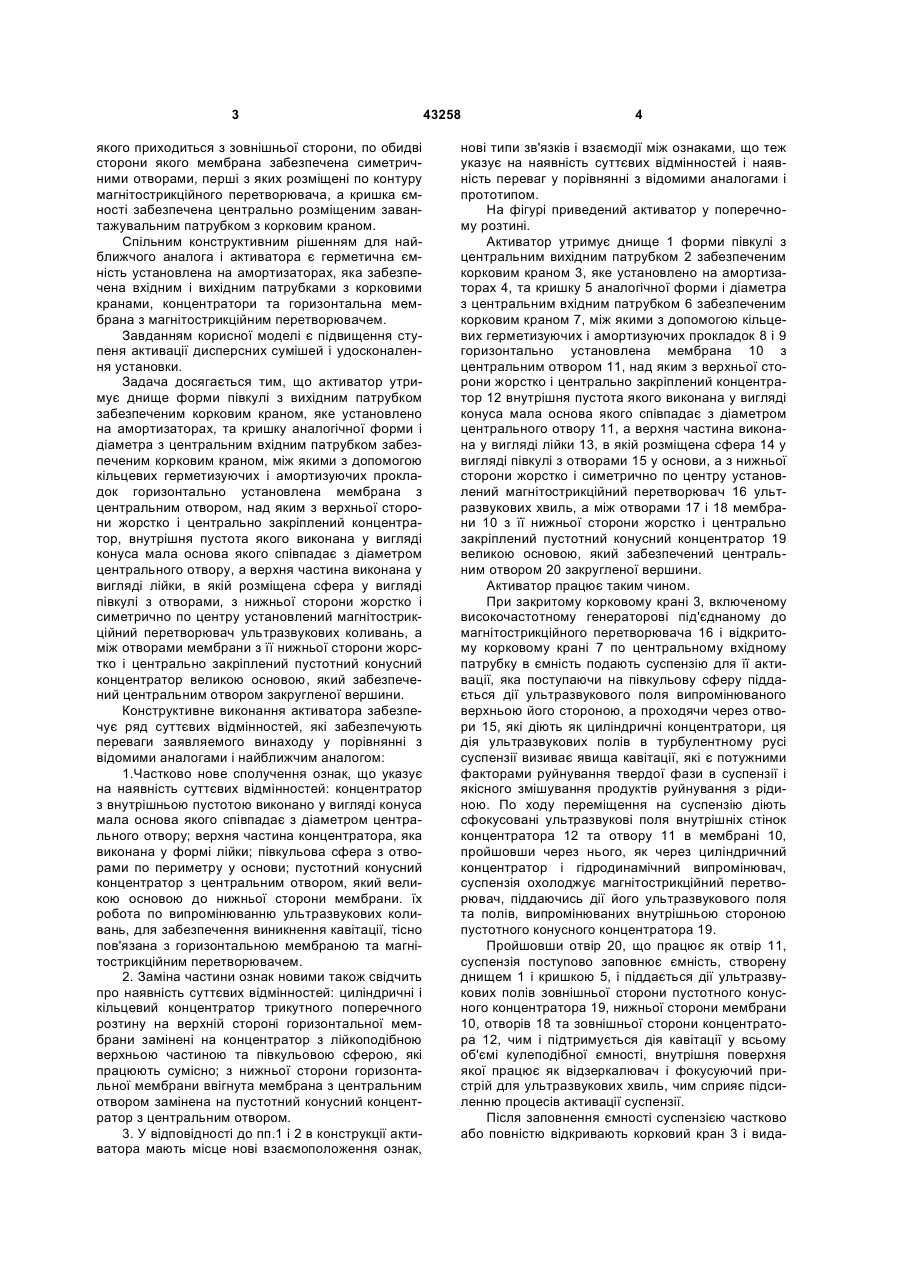

Активатор, що оснащений герметичною ємністю, установленою на амортизаторах, яка оснащена вхідним і вихідним патрубками з корковими кранами, концентраторами та горизонтальною мембраною з магнітострикційним перетворювачем, який відрізняється тим, що він містить днище у формі півкулі з центральним вихідним патрубком, оснащеним корковим краном, яке встановлене на амортизаторах, та кришку аналогічної форми і діаметра з центральним вхідним 3 якого приходиться з зовнішньої сторони, по обидві сторони якого мембрана забезпечена симетричними отворами, перші з яких розміщені по контуру магнітострикційного перетворювача, а кришка ємності забезпечена центрально розміщеним завантажувальним патрубком з корковим краном. Спільним конструктивним рішенням для найближчого аналога і активатора є герметична ємність установлена на амортизаторах, яка забезпечена вхідним і вихідним патрубками з корковими кранами, концентратори та горизонтальна мембрана з магнітострикційним перетворювачем. Завданням корисної моделі є підвищення ступеня активації дисперсних сумішей і удосконалення установки. Задача досягається тим, що активатор утримує днище форми півкулі з вихідним патрубком забезпеченим корковим краном, яке установлено на амортизаторах, та кришку аналогічної форми і діаметра з центральним вхідним патрубком забезпеченим корковим краном, між якими з допомогою кільцевих герметизуючих і амортизуючих прокладок горизонтально установлена мембрана з центральним отвором, над яким з верхньої сторони жорстко і центрально закріплений концентратор, внутрішня пустота якого виконана у вигляді конуса мала основа якого співпадає з діаметром центрального отвору, а верхня частина виконана у вигляді лійки, в якій розміщена сфера у вигляді півкулі з отворами, з нижньої сторони жорстко і симетрично по центру установлений магнітострикційний перетворювач ультразвукових коливань, а між отворами мембрани з її нижньої сторони жорстко і центрально закріплений пустотний конусний концентратор великою основою, який забезпечений центральним отвором закругленої вершини. Конструктивне виконання активатора забезпечує ряд суттєвих відмінностей, які забезпечують переваги заявляемого винаходу у порівнянні з відомими аналогами і найближчим аналогом: 1.Частково нове сполучення ознак, що указує на наявність суттєвих відмінностей: концентратор з внутрішньою пустотою виконано у вигляді конуса мала основа якого співпадає з діаметром центрального отвору; верхня частина концентратора, яка виконана у формі лійки; півкульова сфера з отворами по периметру у основи; пустотний конусний концентратор з центральним отвором, який великою основою до нижньої сторони мембрани. їх робота по випромінюванню ультразвукових коливань, для забезпечення виникнення кавітації, тісно пов'язана з горизонтальною мембраною та магнітострикційним перетворювачем. 2. Заміна частини ознак новими також свідчить про наявність суттєвих відмінностей: циліндричні і кільцевий концентратор трикутного поперечного розтину на верхній стороні горизонтальної мембрани замінені на концентратор з лійкоподібною верхньою частиною та півкульовою сферою, які працюють сумісно; з нижньої сторони горизонтальної мембрани ввігнута мембрана з центральним отвором замінена на пустотний конусний концентратор з центральним отвором. 3. У відповідності до пп.1 і 2 в конструкції активатора мають місце нові взаємоположення ознак, 43258 4 нові типи зв'язків і взаємодії між ознаками, що теж указує на наявність суттєвих відмінностей і наявність переваг у порівнянні з відомими аналогами і прототипом. На фігурі приведений активатор у поперечному розтині. Активатор утримує днище 1 форми півкулі з центральним вихідним патрубком 2 забезпеченим корковим краном 3, яке установлено на амортизаторах 4, та кришку 5 аналогічної форми і діаметра з центральним вхідним патрубком 6 забезпеченим корковим краном 7, між якими з допомогою кільцевих герметизуючих і амортизуючих прокладок 8 і 9 горизонтально установлена мембрана 10 з центральним отвором 11, над яким з верхньої сторони жорстко і центрально закріплений концентратор 12 внутрішня пустота якого виконана у вигляді конуса мала основа якого співпадає з діаметром центрального отвору 11, а верхня частина виконана у вигляді лійки 13, в якій розміщена сфера 14 у вигляді півкулі з отворами 15 у основи, а з нижньої сторони жорстко і симетрично по центру установлений магнітострикційний перетворювач 16 ультразвукових хвиль, а між отворами 17 і 18 мембрани 10 з її нижньої сторони жорстко і центрально закріплений пустотний конусний концентратор 19 великою основою, який забезпечений центральним отвором 20 закругленої вершини. Активатор працює таким чином. При закритому корковому крані 3, включеному високочастотному генераторові під'єднаному до магнітострикційного перетворювача 16 і відкритому корковому крані 7 по центральному вхідному патрубку в ємність подають суспензію для її активації, яка поступаючи на півкульову сферу піддається дії ультразвукового поля випромінюваного верхньою його стороною, а проходячи через отвори 15, які діють як циліндричні концентратори, ця дія ультразвукових полів в турбулентному русі суспензії визиває явища кавітації, які є потужними факторами руйнування твердої фази в суспензії і якісного змішування продуктів руйнування з рідиною. По ходу переміщення на суспензію діють сфокусовані ультразвукові поля внутрішніх стінок концентратора 12 та отвору 11 в мембрані 10, пройшовши через нього, як через циліндричний концентратор і гідродинамічний випромінювач, суспензія охолоджує магнітострикційний перетворювач, піддаючись дії його ультразвукового поля та полів, випромінюваних внутрішньою стороною пустотного конусного концентратора 19. Пройшовши отвір 20, що працює як отвір 11, суспензія поступово заповнює ємність, створену днищем 1 і кришкою 5, і піддається дії ультразвукових полів зовнішньої сторони пустотного конусного концентратора 19, нижньої сторони мембрани 10, отворів 18 та зовнішньої сторони концентратора 12, чим і підтримується дія кавітації у всьому об'ємі кулеподібної ємності, внутрішня поверхня якої працює як відзеркалювач і фокусуючий пристрій для ультразвукових хвиль, чим сприяє підсиленню процесів активації суспензії. Після заповнення ємності суспензією частково або повністю відкривають корковий кран 3 і вида 5 43258 ляють суспензію для подальшого використання, а установка працює в безперервному режимі. При цьому коркові крани 3 і 7 працюють, як регулятори видалення готової продукції і подачі суспензії для активації. Комп’ютерна верстка Н. Лиcенко 6 Після закінчення роботи установка промивається аналогічним чином і виключається високочастотний генератор (не показаний). При відновленні роботи процеси повторюються. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
