Регенеративний нагрівальний колодязь з торцевим опаленням

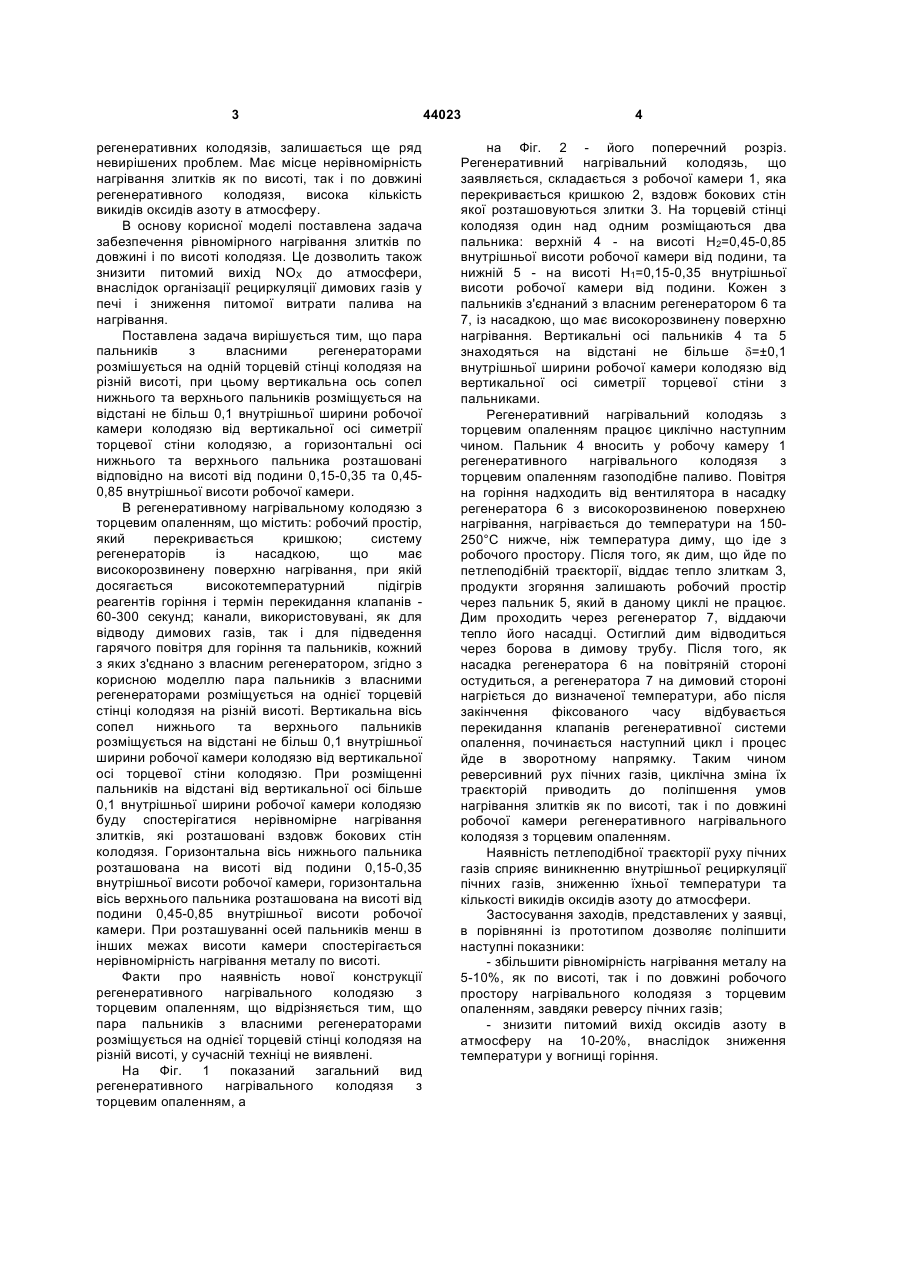

Регенеративний нагрівальний колодязь з торцевим опаленням, що включає робочий простір, який перекритий кришкою, систему регенераторів із насадкою з високорозвиненою поверхнею нагрівання, канали, що використані як для відводу димових газів, так і для підведення 3 регенеративних колодязів, залишається ще ряд невирішених проблем. Має місце нерівномірність нагрівання злитків як по висоті, так і по довжині регенеративного колодязя, висока кількість викидів оксидів азоту в атмосферу. В основу корисної моделі поставлена задача забезпечення рівномірного нагрівання злитків по довжині і по висоті колодязя. Це дозволить також знизити питомий вихід NOX до атмосфери, внаслідок організації рециркуляції димових газів у печі і зниження питомої витрати палива на нагрівання. Поставлена задача вирішується тим, що пара пальників з власними регенераторами розмішується на одній торцевій стінці колодязя на різній висоті, при цьому вертикальна ось сопел нижнього та верхнього пальників розміщується на відстані не більш 0,1 внутрішньої ширини робочої камери колодязю від вертикальної осі симетрії торцевої стіни колодязю, а горизонтальні осі нижнього та верхнього пальника розташовані відповідно на висоті від подини 0,15-0,35 та 0,450,85 внутрішньої висоти робочої камери. В регенеративному нагрівальному колодязю з торцевим опаленням, що містить: робочий простір, який перекривається кришкою; систему регенераторів із насадкою, що має високорозвинену поверхню нагрівання, при якій досягається високотемпературний підігрів реагентів горіння і термін перекидання клапанів 60-300 секунд; канали, використовувані, як для відводу димових газів, так і для підведення гарячого повітря для горіння та пальників, кожний з яких з'єднано з власним регенератором, згідно з корисною моделлю пара пальників з власними регенераторами розміщується на однієї торцевій стінці колодязя на різній висоті. Вертикальна вісь сопел нижнього та верхнього пальників розміщується на відстані не більш 0,1 внутрішньої ширини робочої камери колодязю від вертикальної осі торцевої стіни колодязю. При розміщенні пальників на відстані від вертикальної осі більше 0,1 внутрішньої ширини робочої камери колодязю буду спостерігатися нерівномірне нагрівання злитків, які розташовані вздовж бокових стін колодязя. Горизонтальна вісь нижнього пальника розташована на висоті від подини 0,15-0,35 внутрішньої висоти робочої камери, горизонтальна вісь верхнього пальника розташована на висоті від подини 0,45-0,85 внутрішньої висоти робочої камери. При розташуванні осей пальників менш в інших межах висоти камери спостерігається нерівномірність нагрівання металу по висоті. Факти про наявність нової конструкції регенеративного нагрівального колодязю з торцевим опаленням, що відрізняється тим, що пара пальників з власними регенераторами розміщується на однієї торцевій стінці колодязя на різній висоті, у сучасній техніці не виявлені. На Фіг. 1 показаний загальний вид регенеративного нагрівального колодязя з торцевим опаленням, а 44023 4 на Фіг. 2 - його поперечний розріз. Регенеративний нагрівальний колодязь, що заявляється, складається з робочої камери 1, яка перекривається кришкою 2, вздовж бокових стін якої розташовуються злитки 3. На торцевій стінці колодязя один над одним розміщаються два пальника: верхній 4 - на висоті Н2=0,45-0,85 внутрішньої висоти робочої камери від подини, та нижній 5 - на висоті Н1=0,15-0,35 внутрішньої висоти робочої камери від подини. Кожен з пальників з'єднаний з власним регенератором 6 та 7, із насадкою, що має високорозвинену поверхню нагрівання. Вертикальні осі пальників 4 та 5 знаходяться на відстані не більше d=±0,1 внутрішньої ширини робочої камери колодязю від вертикальної осі симетрії торцевої стіни з пальниками. Регенеративний нагрівальний колодязь з торцевим опаленням працює циклічно наступним чином. Пальник 4 вносить у робочу камеру 1 регенеративного нагрівального колодязя з торцевим опаленням газоподібне паливо. Повітря на горіння надходить від вентилятора в насадку регенератора 6 з високорозвиненою поверхнею нагрівання, нагрівається до температури на 150250°С нижче, ніж температура диму, що іде з робочого простору. Після того, як дим, що йде по петлеподібній траєкторії, віддає тепло злиткам 3, продукти згоряння залишають робочий простір через пальник 5, який в даному циклі не працює. Дим проходить через регенератор 7, віддаючи тепло його насадці. Остиглий дим відводиться через борова в димову трубу. Після того, як насадка регенератора 6 на повітряній стороні остудиться, а регенератора 7 на димовий стороні нагріється до визначеної температури, або після закінчення фіксованого часу відбувається перекидання клапанів регенеративної системи опалення, починається наступний цикл і процес йде в зворотному напрямку. Таким чином реверсивний рух пічних газів, циклічна зміна їх траєкторій приводить до поліпшення умов нагрівання злитків як по висоті, так і по довжині робочої камери регенеративного нагрівального колодязя з торцевим опаленням. Наявність петлеподібної траєкторії руху пічних газів сприяє виникненню внутрішньої рециркуляції пічних газів, зниженню їхньої температури та кількості викидів оксидів азоту до атмосфери. Застосування заходів, представлених у заявці, в порівнянні із прототипом дозволяє поліпшити наступні показники: - збільшити рівномірність нагрівання металу на 5-10%, як по висоті, так і по довжині робочого простору нагрівального колодязя з торцевим опаленням, завдяки реверсу пічних газів; - знизити питомий вихід оксидів азоту в атмосферу на 10-20%, внаслідок зниження температури у вогнищі горіння. 5 Комп’ютерна верстка Л.Литвиненко 44023 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
