Пристрій для біологічного очищення води у водоймищах

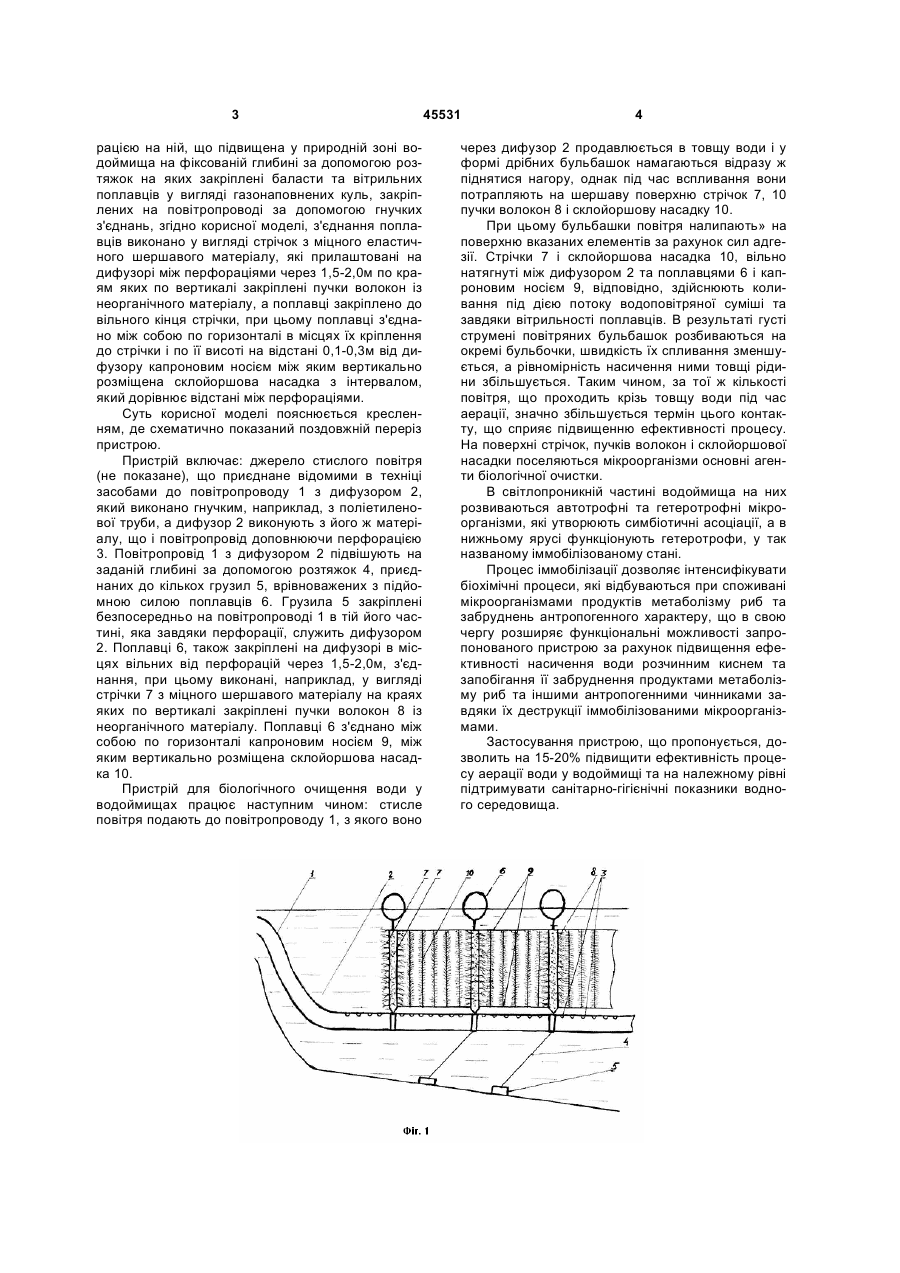

Пристрій для біологічного очищення води у водоймищах, який включає джерело стисненого повітря та повітропровід, виконаний як одне ціле з дифузором із гнучкої поліетиленової труби з перфорацією на ній, що підвішена у придонній зоні 3 рацією на ній, що підвищена у природній зоні водоймища на фіксованій глибині за допомогою розтяжок на яких закріплені баласти та вітрильних поплавців у вигляді газонаповнених куль, закріплених на повітропроводі за допомогою гнучких з'єднань, згідно корисної моделі, з'єднання поплавців виконано у вигляді стрічок з міцного еластичного шершавого матеріалу, які прилаштовані на дифузорі між перфораціями через 1,5-2,0м по краям яких по вертикалі закріплені пучки волокон із неорганічного матеріалу, а поплавці закріплено до вільного кінця стрічки, при цьому поплавці з'єднано між собою по горизонталі в місцях їх кріплення до стрічки і по її висоті на відстані 0,1-0,3м від дифузору капроновим носієм між яким вертикально розміщена склойоршова насадка з інтервалом, який дорівнює відстані між перфораціями. Суть корисної моделі пояснюється кресленням, де схематично показаний поздовжній переріз пристрою. Пристрій включає: джерело стислого повітря (не показане), що приєднане відомими в техніці засобами до повітропроводу 1 з дифузором 2, який виконано гнучким, наприклад, з поліетиленової труби, а дифузор 2 виконують з його ж матеріалу, що і повітропровід доповнюючи перфорацією 3. Повітропровід 1 з дифузором 2 підвішують на заданій глибині за допомогою розтяжок 4, приєднаних до кількох грузил 5, врівноважених з підйомною силою поплавців 6. Грузила 5 закріплені безпосередньо на повітропроводі 1 в тій його частині, яка завдяки перфорації, служить дифузором 2. Поплавці 6, також закріплені на дифузорі в місцях вільних від перфорацій через 1,5-2,0м, з'єднання, при цьому виконані, наприклад, у вигляді стрічки 7 з міцного шершавого матеріалу на краях яких по вертикалі закріплені пучки волокон 8 із неорганічного матеріалу. Поплавці 6 з'єднано між собою по горизонталі капроновим носієм 9, між яким вертикально розміщена склойоршова насадка 10. Пристрій для біологічного очищення води у водоймищах працює наступним чином: стисле повітря подають до повітропроводу 1, з якого воно 45531 4 через дифузор 2 продавлюється в товщу води і у формі дрібних бульбашок намагаються відразу ж піднятися нагору, однак під час вспливання вони потрапляють на шершаву поверхню стрічок 7, 10 пучки волокон 8 і склойоршову насадку 10. При цьому бульбашки повітря налипають» на поверхню вказаних елементів за рахунок сил адгезії. Стрічки 7 і склойоршова насадка 10, вільно натягнуті між дифузором 2 та поплавцями 6 і капроновим носієм 9, відповідно, здійснюють коливання під дією потоку водоповітряної суміші та завдяки вітрильності поплавців. В результаті густі струмені повітряних бульбашок розбиваються на окремі бульбочки, швидкість їх спливання зменшується, а рівномірність насичення ними товщі рідини збільшується. Таким чином, за тої ж кількості повітря, що проходить крізь товщу води під час аерації, значно збільшується термін цього контакту, що сприяє підвищенню ефективності процесу. На поверхні стрічок, пучків волокон і склойоршової насадки поселяються мікроорганізми основні агенти біологічної очистки. В світлопроникній частині водоймища на них розвиваються автотрофні та гетеротрофні мікроорганізми, які утворюють симбіотичні асоціації, а в нижньому ярусі функціонують гетеротрофи, у так названому іммобілізованому стані. Процес іммобілізації дозволяє інтенсифікувати біохімічні процеси, які відбуваються при споживані мікроорганізмами продуктів метаболізму риб та забруднень антропогенного характеру, що в свою чергу розширяє функціональні можливості запропонованого пристрою за рахунок підвищення ефективності насичення води розчинним киснем та запобігання її забруднення продуктами метаболізму риб та іншими антропогенними чинниками завдяки їх деструкції іммобілізованими мікроорганізмами. Застосування пристрою, що пропонується, дозволить на 15-20% підвищити ефективність процесу аерації води у водоймищі та на належному рівні підтримувати санітарно-гігієнічні показники водного середовища. 5 Комп’ютерна верстка Л. Купенко 45531 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
