Пристрій для активації розчинів реагентів

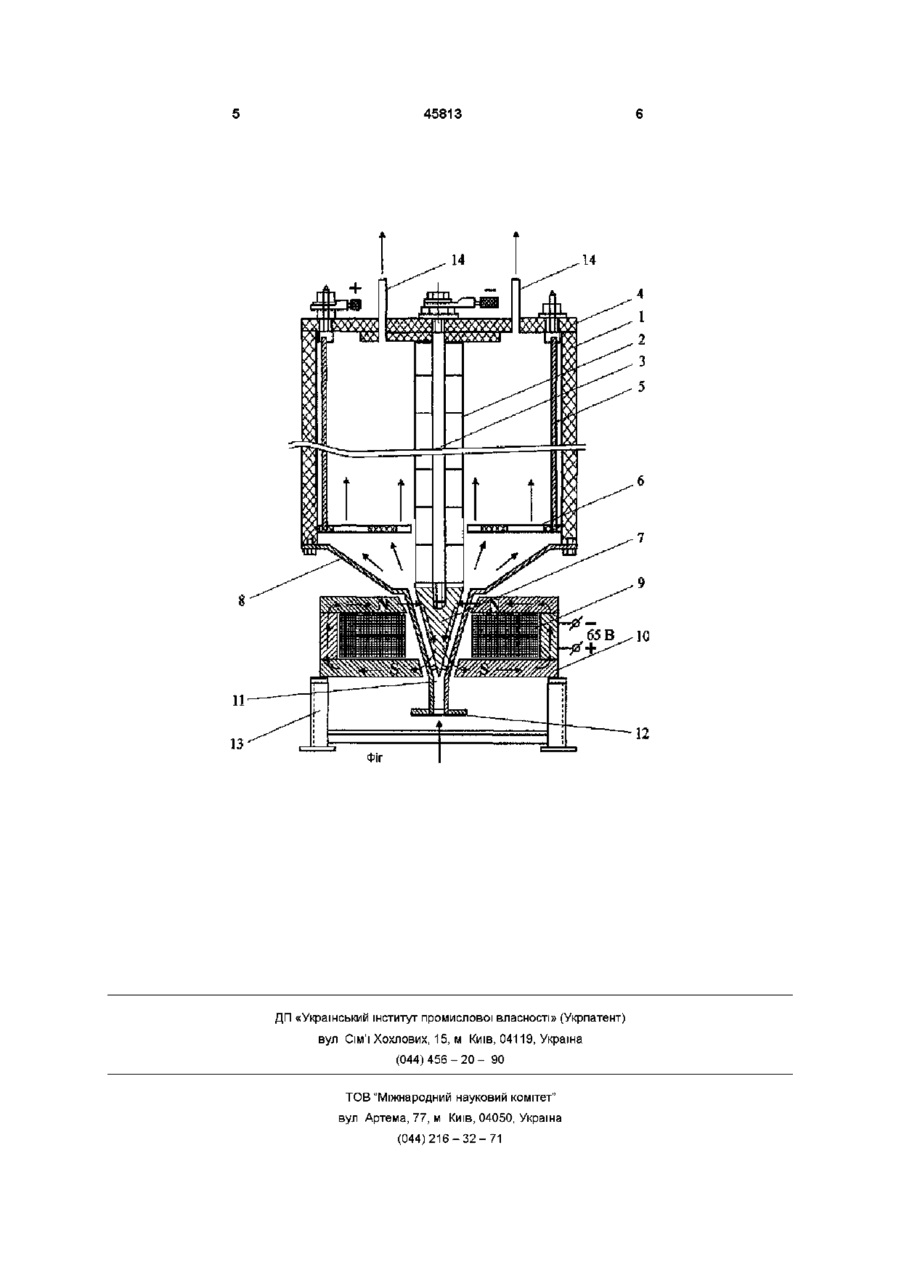

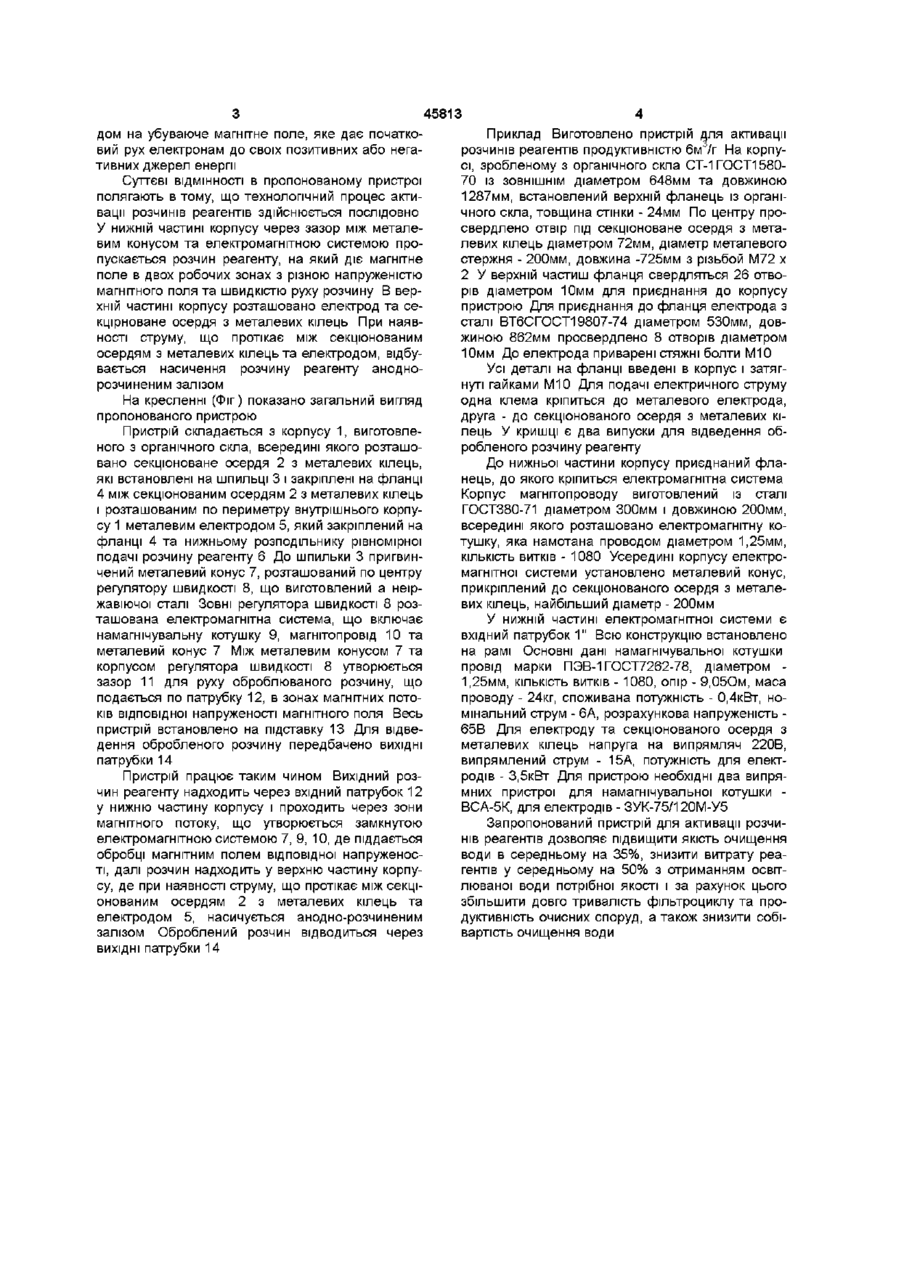

Пристрій для активації розчинів реагентів, що складається з корпуса, магнітопроводу, елек тродів, електромагнітної системи, впускного та випускного патрубків, розподільника рівномірної подачі розчину реагенту, клем для приєднання джерела постійного струму, який відрізняється тим, що він обладнаний секцюнованим осердям з металевих кілець, до якого приєднаний металевий конус, та регулятором швидкості, при цьому електромагнітна система встановлена в нижній частині корпуса зовні регулятора швидкості, а металевий конус розташований всередині регулятора швидкості Винахід відноситься до пристроїв для приготування розчинів реагентів і може бути використаний у системах водоочисних споруд комунального та промислового водопостачання Відомий пристрій для магнітної обробки рідини, що містить електромагнітну систему у вигляді магнітопроводу з намагнічувальними котушками, розташованими зовні діамагнітного циліндричного корпусу, та осердя, розташованого всередині корпусу [А с СССР №313899, кл С02В9/00,1968] Проте конструкція такого апарата не забезпечує потрібної ефективності обробки рідини Найбільш близьким до винаходу за технічною сутністю та досяжним результатом є пристрій для активації розчинів реагентів, що складається з корпусу, магнітопроводу, електродів, електромагнітної системи, впускного та випускного патрубків, клем для приєднання джерела постійного струму При цьому корпус замкненого магнітопроводу розділений на дві секції ізолюючими струмонепровідними прокладками з феромагнітного матеріалу, до кожної секції прикріплені по колу електроди однієї полярності з можливістю підключення секцій до різних полюсів джерела постійного струму, а в нижній частині пристрою розташовано розподільну систему рівномірної подачі рідини [А с СССР №1528737, кл C02F1/48, 1989] рення пристрою для активації розчинів реагентів, в якому за рахунок введення нових елементів та їх розташування забезпечується підвищення якості освітлюваної води, зниження витрати реагентів, що використовуються для водопідготовки, і за рахунок цього збільшується довготривалість фільтроциклута продуктивність очисних споруд, а також знижується собівартість очищення води Поставлене завдання досягається тим, що пристрій для активації розчинів реагентів, що складається з корпусу, магнітопроводу, електродів, електромагнітної системи, впускного та випускного патрубків, розподільника рівномірної подачі розчину реагенту, клем для приєднання джерела постійного струму, згідно винаходу обладнаний секцюнованим осердям з металевих кілець, до якого приєднаний металевий конус, та регулятором швидкості, при цьому електромагнітну систему встановлено в нижній частині корпусу зовні регулятора швидкості, а металевий конус розташований всередині регулятора швидкості У запропонованому пристрої розчин реагенту послідовно піддається дії магнітного поля та насиченню анодно-розчиненим залізом, при цьому в нижній частині корпусу пристрою розташовано електромагнітну систему, між полюсами якої розміщено регулятор швидкості розчину реагенту, який з'єднаний з корпусом, всередину якого введено металевий конус секцюнованого осердя з металевих кілець Конструкція металевого конусу створює спочатку сильне магнітне поле з перехо Однак такий пристрій не забезпечує потрібної якості очищення води та зниження витрати реагентів В основу винаходу поставлено завдання ство СО 00 Ю 45813 дом на убуваюче магнітне поле, яке дає початковий рух електронам до своїх позитивних або негативних джерел енергії Суттєві ВІДМІННОСТІ в пропонованому пристрої полягають в тому, що технологічний процес активації розчинів реагентів здійснюється послідовно У нижній частині корпусу через зазор між металевим конусом та електромагнітною системою пропускається розчин реагенту, на який діє магнітне поле в двох робочих зонах з різною напруженістю магнітного поля та швидкістю руху розчину В верхній частині корпусу розташовано електрод та секцірноване осердя з металевих кілець При наявності струму, що протікає між секцюнованим осердям з металевих кілець та електродом, відбувається насичення розчину реагенту аноднорозчиненим залізом На кресленні (Фіг) показано загальний вигляд пропонованого пристрою Пристрій складається з корпусу 1, виготовленого з органічного скла, всередині якого розташовано секцюноване осердя 2 з металевих кілець, які встановлені на шпильці 3 і закріплені на фланці 4 між секцюнованим осердям 2 з металевих кілець і розташованим по периметру внутрішнього корпусу 1 металевим електродом 5, який закріплений на фланці 4 та нижньому розподільнику рівномірної подачі розчину реагенту 6 До шпильки 3 пригвинчений металевий конус 7, розташований по центру регулятору швидкості 8, що виготовлений а неіржавіючої сталі Зовні регулятора швидкості 8 розташована електромагнітна система, що включає намагнічувальну котушку 9, магнітопровід 10 та металевий конус 7 Між металевим конусом 7 та корпусом регулятора швидкості 8 утворюється зазор 11 для руху оброблюваного розчину, що подається по патрубку 12, в зонах магнітних потоків відповідної напруженості магнітного поля Весь пристрій встановлено на підставку 13 Для відведення обробленого розчину передбачено ВИХІДНІ патрубки 14 Пристрій працює таким чином Вихідний розчин реагенту надходить через вхідний патрубок 12 у нижню частину корпусу і проходить через зони магнітного потоку, що утворюється замкнутою електромагнітною системою 7, 9, 10, де піддається обробці магнітним полем відповідної напруженості, далі розчин надходить у верхню частину корпусу, де при наявності струму, що протікає між секціонованим осердям 2 з металевих кілець та електродом 5, насичується анодно-розчиненим залізом Оброблений розчин відводиться через ВИХІДНІ патрубки 14 Приклад Виготовлено пристрій для активації розчинів реагентів продуктивністю 6м /г На корпусі, зробленому з органічного скла СТ-1 ГОСТ158070 із ЗОВНІШНІМ діаметром 648мм та довжиною 1287мм, встановлений верхній фланець із органічного скла, товщина стінки - 24мм По центру просвердлено отвір під секцюноване осердя з металевих кілець діаметром 72мм, діаметр металевого стержня - 200мм, довжина -725мм з різьбой М72 х 2 У верхній частиш фланця свердляться 26 отворів діаметром 10мм для приєднання до корпусу пристрою Для приєднання до фланця електрода з сталі ВТ6СГОСТ19807-74 діаметром 530мм, довжиною 862мм просвердлено 8 отворів діаметром 10мм До електрода приварені стяжні болти М10 Усі деталі на фланці введені в корпус і затягнуті гайками М10 Для подачі електричного струму одна клема кріпиться до металевого електрода, друга - до секцюнованого осердя з металевих кілець У кришці є два випуски для відведення обробленого розчину реагенту До нижньої частини корпусу приєднаний фланець, до якого кріпиться електромагнітна система Корпус магнітопроводу виготовлений із сталі ГОСТ380-71 діаметром 300мм і довжиною 200мм, всередині якого розташовано електромагнітну котушку, яка намотана проводом діаметром 1,25мм, КІЛЬКІСТЬ витків - 1080 Усередині корпусу електромагнітної системи установлено металевий конус, прикріплений до секцюнованого осердя з металевих кілець, найбільший діаметр - 200мм У нижній частині електромагнітної системи є вхідний патрубок 1" Всю конструкцію встановлено на рамі Основні дані намагнічувальної котушки провід марки ПЭВ-1ГОСТ7262-78, діаметром 1,25мм, КІЛЬКІСТЬ витків - 1080, опір - 9,05Ом, маса проводу - 24кг, споживана потужність - 0,4кВт, номінальний струм - 6А, розрахункова напруженість 65В Для електроду та секцюнованого осердя з металевих кілець напруга на випрямляч 220В, випрямлений струм - 15А, потужність для електродів - 3,5кВт Для пристрою необхідні два випрямних пристрої для намагнічувальної котушки ВСА-5К, для електродів - ЗУК-75/120М-У5 Запропонований пристрій для активації розчинів реагентів дозволяє підвищити якість очищення води в середньому на 35%, знизити витрату реагентів у середньому на 50% з отриманням освітлюваної води потрібної якості і за рахунок цього збільшити довго тривалість фільтроциклу та продуктивність очисних споруд, а також знизити собівартість очищення води 45813 14 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
