Генератор тепла або газовий пальник

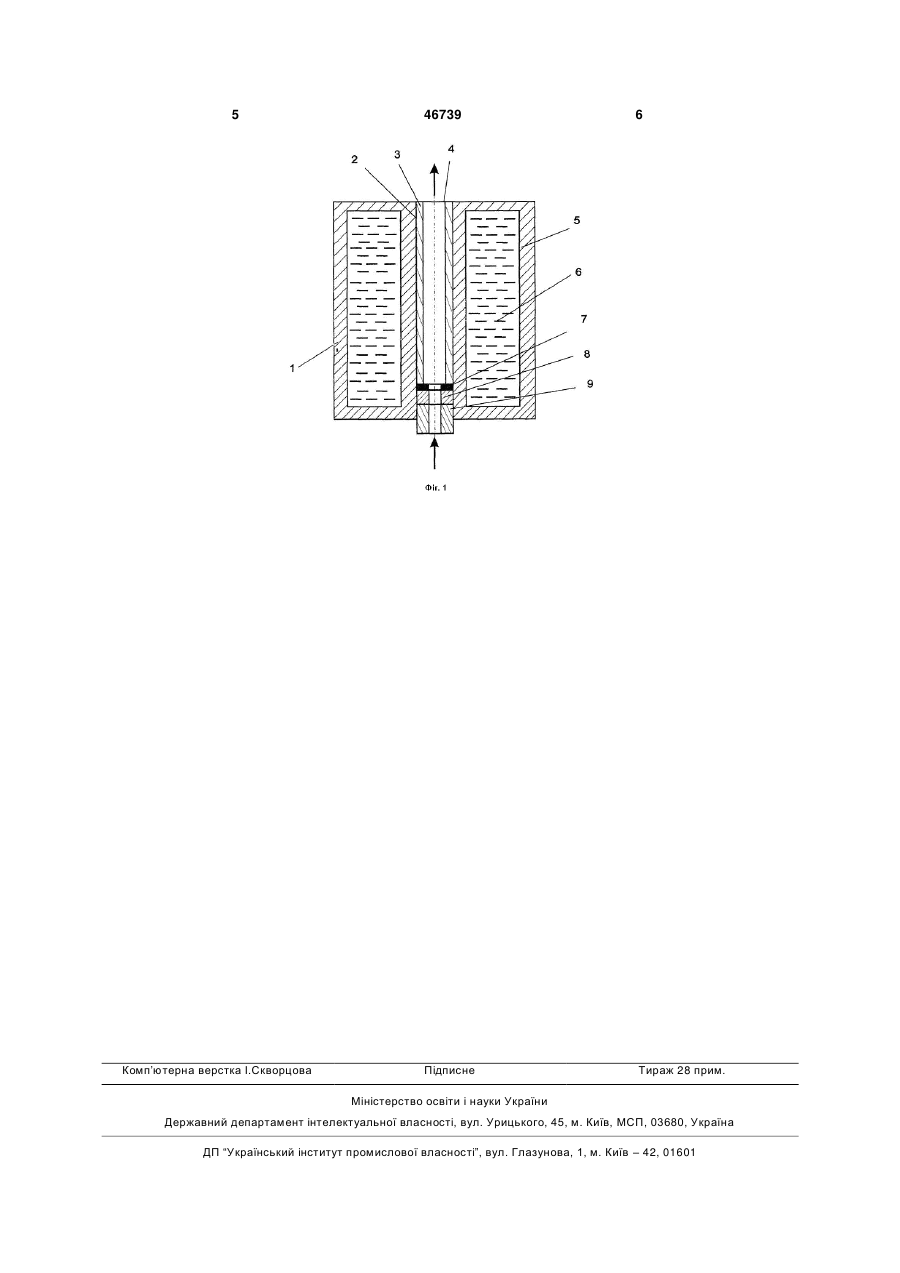

1. Генератор тепла або газовий пальник, що містить корпус, виконаний, наприклад, в вигляді циліндра із отвором, та пристрій для подачі горючих та окислюючих речовин або палива та окислювача, який відрізняється тим, що корпус має порожнини та забезпечений легкоплавкою речовиною, наприклад металічним натрієм з високою U 1 3 бочого тіла, він забезпечений системою запалювання або джерелом електричного поля, причому електроди для подачі електричного поля встановлені в отворі для подачі робочого тіла після кільцевого магніту. Запропонована сукупність ознак забезпечує можливість переведення роботи котлів на відновлювальне, вторинне паливо та окислювач і електричну енергію, що виключає виникнення та викидання шкідливих речовин в атмосферне повітря, знижує витрати електричної енергії для забезпечення роботи котлів та виключає витрати традиційних видів палива. Робота генератора тепла або газової горілки пояснюється за допомогою Фіг. 1. На Фіг. 1 (поперечний розтин) зображено корпус 1 генератора тепла виконаного в вигляді циліндра, який має отвір 2. В отвір 2 вмонтовано втулку 3 внутрішня поверхня 4 якої футерована термостійким матеріалом. Корпус циліндра 1 має полості 5, що заповнені легкоплавкою речовиною 6 з високою теплоємністю, наприклад металевого натрію. В отвір 2 циліндра 1 вмонтовано електроди 7 на які подається електричне поле високої напруги, наприклад 50 кВ, втулка 8 виконана із магніто твердого матеріалу в вигляді постійного кільцевого магніту в середині якого сконцентровано сильне магнітне поле. В нижню частину циліндра 1 вмонтовано пристрій 9 для подачі під тиском робочого тіла, наприклад води, водяної пари або вуглекислого газу. Робота генератора тепла або газової горілки здійснюється слідуючим чином. Поверхня корпуса генератора тепла нагрівається за допомогою зовнішнього джерела енергії, наприклад, індуктором зі струмом високої частоти під дією електромагнітного поля до температури, що перевищує температуру само загоряння водню і кисню – 450 °С або само загоряння окислу вуглецю і кисню 510 °С. Тепло від будь якого зовнішнього джерела енергії поглинається легкоплавкою речовиною і передається в середину генератора тепла для нагрівання втулки 3. При цьому також нагрівається електроди 7, магніт 8 і пристрій 9. Робоче тіло, наприклад вода, подається під тиском через пристрій 9 і при взаємодії з гарячою поверхнею випаровується. Водяна пара зі швидкістю, яка залежить від тиску, об'єму подачі води та її температури, а також від температури нагрівання корпусу циліндра 1 поступає або рухається через кільцевий постійний магніт 8 в середині якого сконцентровано сильне магнітне поле. На молекули водяної пари в середині втулок 6 діє сконцентроване магнітне поле. Молекули водяної пари або води в своєму складі містять два атоми водню і атом кисню. Кожний із атомів, що входить до складу молекули води має свій магнітний момент. При звичайних умовах завдяки електромагнітним властивостям атомів складові молекули води розташовані в молекулі по відношенню між собою визначеним чином. Під дією сконцентрованого магнітного поля в середині втулки 6 магнітні моменти атомів водню і кисню, що входять до складу води орієнтуються у зовнішньому магнітному полі 46739 4 іншим чином, ніж вони розташовані в молекулі води при звичайних умовах, що приводить до порушення зв'язків між атомами водню і кисню в молекулі води. В результатів порушення зв'язків молекула води розпадається на складові. Після дії магнітного поля на складові робочого тіла або атоми водню і кисню діє сильне електричне поле і виникає електрична іскра. Під дією електричної іскри відбувається процес загоряння та згоряння водню і кисню із виділенням додаткової хімічної енергії 573 кДж/моль (2, стор. 719) при температурі поверхні корпуса генератора тепла нижчій, ніж 450 °С. Продукти згоряння що виникають в процесі згоряння водню і кисню або водяна пара взаємодіє в процесі руху через втулку 3 із внутрішньою поверхнею 4. Тепло частково від продуктів згоряння передається через втулку 3 і накопичується в легкоплавкій речовині 6. Крім того водяна пара поглинає теплову енергію від поверхні 4 втулки 3 і повторно дисоціює на водень і кисень, які при температурі вище 450 °С вступають між собою в реакцію і виділяють додаткову хімічну енергію 573 кДж/моль. Температура, що виникає при згорянні водню і кисню дорівнює 2660 °С (2, стор. 719), тому термостійке покриття із кераміки захищає поверхню втулки 3 і забезпечує її довготривалу роботу. Після пуску генератора тепла в роботу відпадає необхідність постійного використання зовнішнього джерела енергії для підтримання процесу перетворення води на горючі і окислюючи речовини, їх само загоряння та згоряння. Всі ці процеси відбуваються в генераторі тепла за рахунок теплової енергії, яка накопичується в легкоплавкій речовині в результаті того, що процес згоряння горючих і окислюючих речовин або відновлювального, вторинного палива та окислювача із виділенням додаткової хімічної енергії починається і відбувається безпосередньо в середині генератора тепла. Робота генератора тепла може здійснюватися за допомогою початкового нагрівання корпуса генератора тепла від зовнішнього джерела енергії або, наприклад, шляхом подачі водяної пари або води в генератор тепла із застосуванням магнітного та електричного поля для перетворення спочатку молекул водяної пари на водень і кисень з послідуючим запалюванням і згорянням водню і кисню під дією електричного поля. Генератор тепла фактично представляє собою котельний агрегат в якому одержується водяна пара з високою ступеню нагрівання і котра може застосовуватися для зовнішнього нагрівання об'єктів або подачі водяної пари в середину ємності з водою, обертати газову турбіну, застосовуватись для зварювальних робіт, для пропарки матеріалів та для інших цілей. Заявлений винахід забезпечує комплексне вирішення питання енергозбереження і охорони навколишнього середовища за рахунок використання відновлювального, вторинного виду палива теплотворіння якого перевищує теплотворіння вугілля в 3,5 рази і теплотворіння вуглеводневого палива - бензину, дизельного пального, газу в 2,6 рази. 5 Комп’ютерна верстка І.Скворцова 46739 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
