Паля

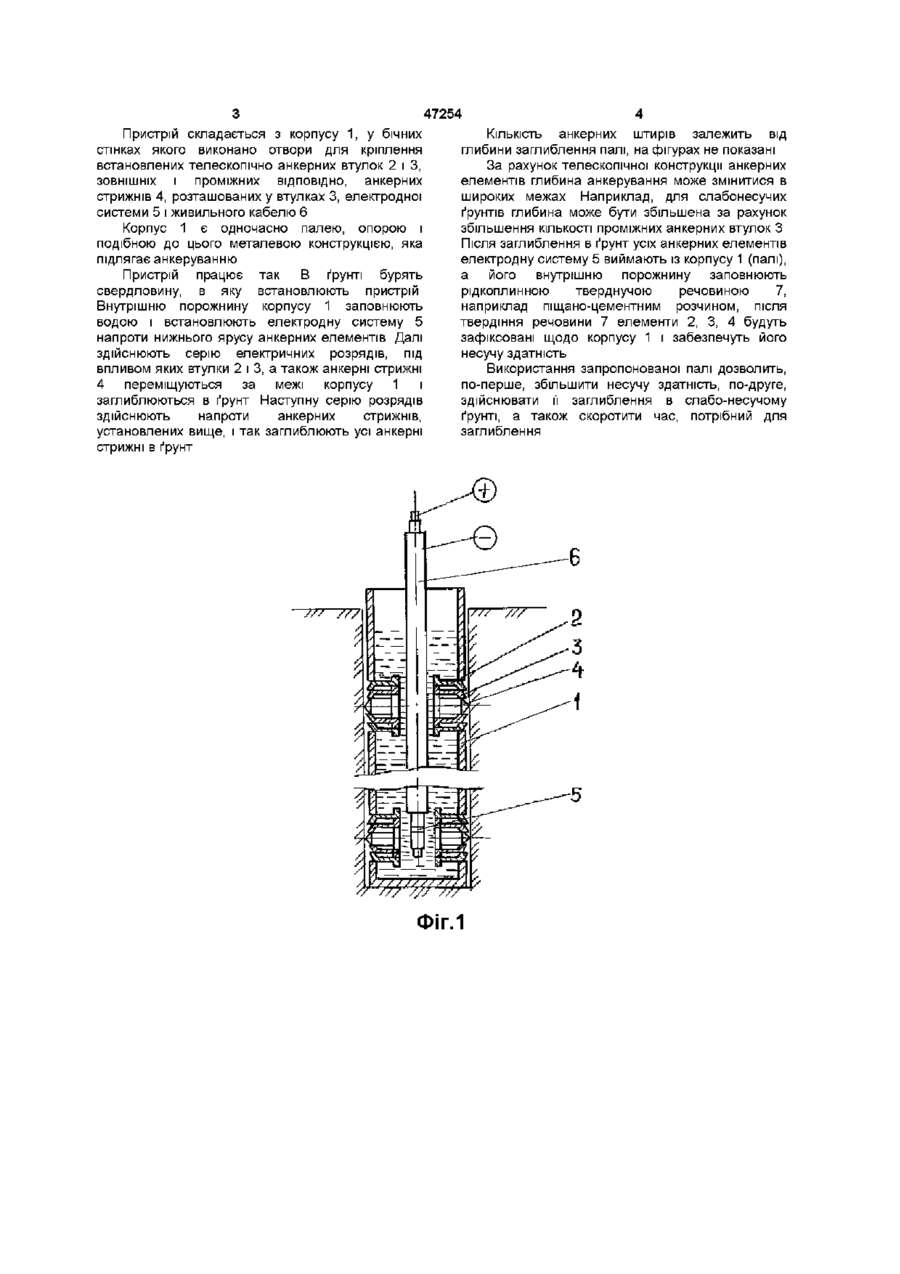

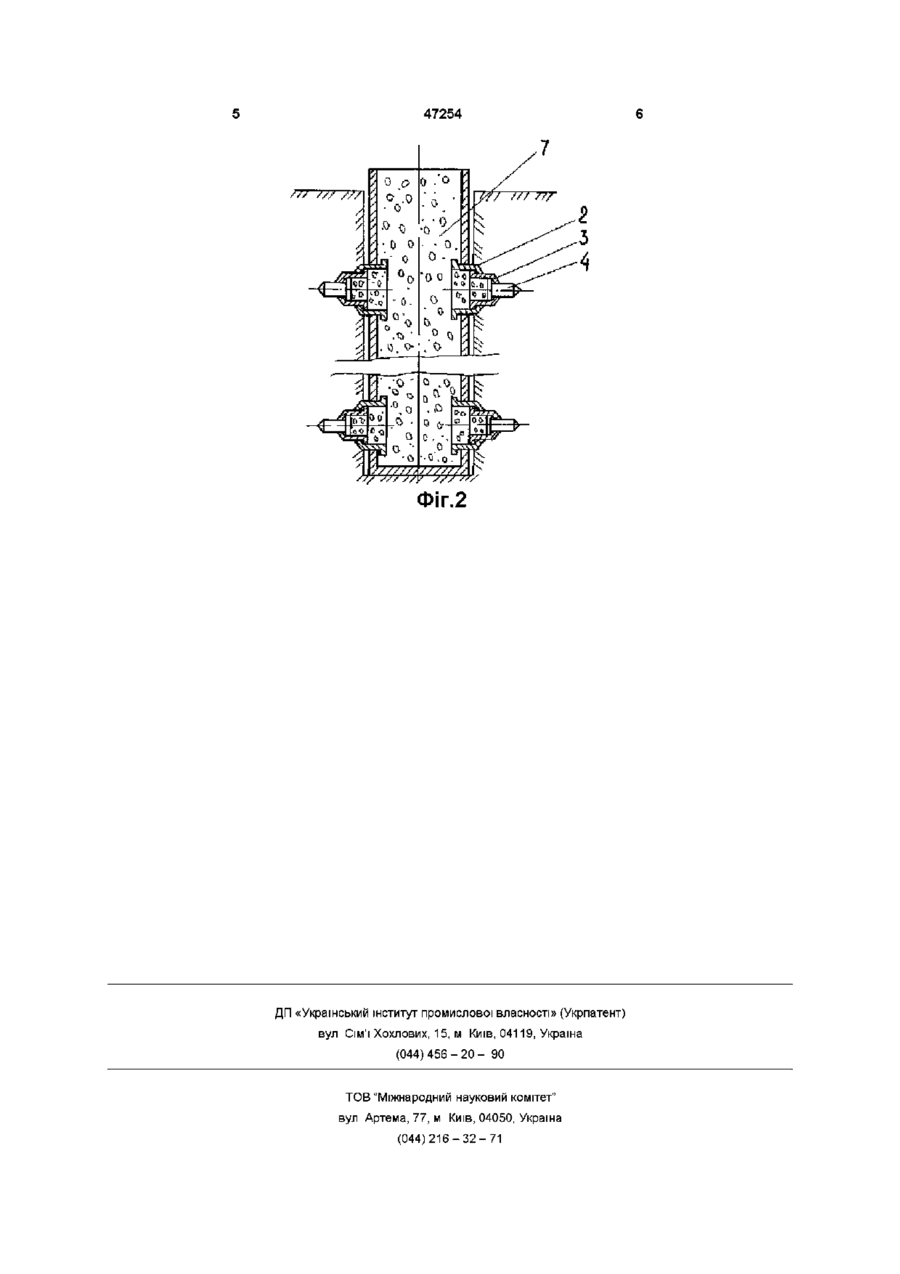

Паля, що містить трубчастий корпус, в якому розташований механізм для кріплення палі, яка відрізняється тим, що в стінках корпусу виконані отвори, а кожний механізм для кріплення палі виконаний у вигляді телескопічно встановлених в отворах корпусу втулок, ЗОВНІШНІХ І проміжних ВІДПОВІДНО, і штиря, що закріплений в проміжній втулці Запропоноване технічне рішення відноситься до будівельної промисловості і може бути використано для забивання або спорудження паль за допомогою електричного розряду, що відбувається в рідині Відомий пристрій для заглиблення паль, який складається з корпусу розрядної головки, в якому закріплено ізольований центральний позитивний електрод і негативний електрод з каналом для подачі води в зону розряду, при цьому розрядний проміжок виступає за нижній торець палі, а трубчастий корпус пристрою обладнаний механізмом для кріплення в палі (див Електрогідравлічний ефект і його застосування в промисловості/ Л О Юткін Л Машинобудування 1986 - 253 с ) Під час здійснення розрядів у розрядній головці пристрою ґрунт під впливом електрогідравлічних ударів розсувається у сторони і паля під впливом власної ваги опускається в порожнину, що утворилася Ударні хвилі, які виникають під час електрогідравлічних ударів, швидко затухають в фунті, і коливання практично відсутнє вже на відстані Зм від палі, що її забивають Після заглиблення палі розсунений ґрунт обтискує 11, забезпечуючи тим самим задану несучу здатність і запобігаючи можливості деформацій виникають між електродами, розсовують ґрунт і пристрій разом із арматурою та бетонним розчином, який подається, заглиблюється, утворюючи залізобетонну палю, після чого його витягають із ґрунту Стінки таких паль мають нерівну поверхню Це сприяє збільшенню їх зчіплюваності з фунтом, а, отже, і підвищенню несучої здатності палі Основним недоліком відомого технічного рішення, визначеного як прототип, є недостатня несуча здатність таких паль, так як вона забезпечується невеликою опорною поверхнею торця палі й тертям бічної поверхні в ґрунті Крім того, для витягання електрогідравлічного пристрою з основи (корпуса) палі необхідно спеціальні технічні засоби В основу винаходу поставлено завдання створити палю, в якій за рахунок розгалуженої опорної поверхні по всій її довжині забезпечено високу несучу здатність Поставлене завдання вирішується за рахунок того, що в палі, що містить у собі корпус із розташованим у HIM механізмом для кріплення палі, згідно з винаходом, у СТІНЦІ корпуси виконано отвори, а кожний механізм для кріплення палі виконано у вигляді телескопічно встановлених у отворах корпуса втулок, ЗОВНІШНІХ І проміжних ВІДПОВІДНО, і штиря, закріпленого в проміжній втулці На фіг 1 представлено загальний вигляд пристрою у неробочому стані, на фіг 2 - пристрій у робочому стані Аналогічним пристроєм можна створити і залізобетонну палю безпосередньо в ґрунті Для цього заглиблювальний пристрій поміщають в арматурну коробку, яку фіксують і закріплюють над розрядною головкою, електрогідравлічні удари, що ю 47254 Пристрій складається з корпусу 1, у бічних стінках якого виконано отвори для кріплення встановлених телескопічно анкерних втулок 2 і З, ЗОВНІШНІХ і проміжних ВІДПОВІДНО, анкерних стрижнів 4, розташованих у втулках 3, електродної системи 5 і живильного кабелю 6 Корпус 1 є одночасно палею, опорою і подібною до цього металевою конструкцією, яка підлягає анкеруванню Пристрій працює так В ґрунті бурять свердловину, в яку встановлюють пристрій Внутрішню порожнину корпусу 1 заповнюють водою і встановлюють електродну систему 5 напроти нижнього ярусу анкерних елементів Далі здійснюють серію електричних розрядів, під впливом яких втулки 2 і 3, а також анкерні стрижні 4 переміщуються за межі корпусу 1 і заглиблюються в ґрунт Наступну серію розрядів здійснюють напроти анкерних стрижнів, установлених вище, і так заглиблюють усі анкерні стрижні в ґрунт КІЛЬКІСТЬ анкерних штирів залежить від глибини заглиблення палі, на фігурах не показані За рахунок телескопічної конструкції анкерних елементів глибина анкерування може змінитися в широких межах Наприклад, для слабонесучих ґрунтів глибина може бути збільшена за рахунок збільшення КІЛЬКОСТІ проміжних анкерних втулок З Після заглиблення в ґрунт усіх анкерних елементів електродну систему 5 виймають із корпусу 1 (палі), а його внутрішню порожнину заповнюють рід копл инною тверд нучою речовиною 7, наприклад піщано-цементним розчином, після твердіння речовини 7 елементи 2, 3, 4 будуть зафіксовані щодо корпусу 1 і забезпечуть його несучу здатність Використання запропонованої палі дозволить, по-перше, збільшити несучу здатність, по-друге, здійснювати її заглиблення в слабо-несучому ґрунті, а також скоротити час, потрібний для заглиблення 47254 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
