Пристрій для контролю радіовузла, який не обслуговується
Номер патенту: 47361
Опубліковано: 17.06.2002
Автори: Помазан Ігор Миколайович, Романенко Олександр Олександрович
Формула / Реферат
Пристрій для контролю радіовузла, який не обслуговується, що містить діодний міст, вхід якого підключений до телефонної лінії, а вихід з'єднаний з першим входом блоку затримки сигналу включення та одним виводом резистора, другий вивід якого з'єднаний з катодом стабілітрона та ланцюжком живлення блоку затримки сигналу включення, перший вихід якого зв'язаний з першим входом розподільника імпульсів, а другий - з затвором першого транзистора, стік якого підключений до виходу діодного мосту, перший вихід розподільника імпульсів підключений до першого входу генератора контролю, вихід якого з'єднаний з базою другого транзистора, а другий вихід розподільника імпульсів з'єднаний з базою третього транзистора та затвором першого транзистора, а колектор третього транзистора з'єднаний з джерелом радіомовлення, який відрізняється тим, що в пристрій введені четвертий транзистор, RC-ланцюжок, діод та датчики наявності напруги в мережі живлення та справності фідерів, при цьому емітер четвертого транзистора з'єднаний з виходом діодного мосту, база - зі стоком першого транзистора, а колектор - з RC-ланцюжком, вихід якого з'єднаний з колекторами другого та третього транзисторів, з ланцюжками живлення розподільника імпульсів та генератора контролю і, через діод, - з катодом стабілітрона, а датчики наявності напруги в мережі живлення та справності фідерів підключені, відповідно, до другого та третього входів генератора контролю.

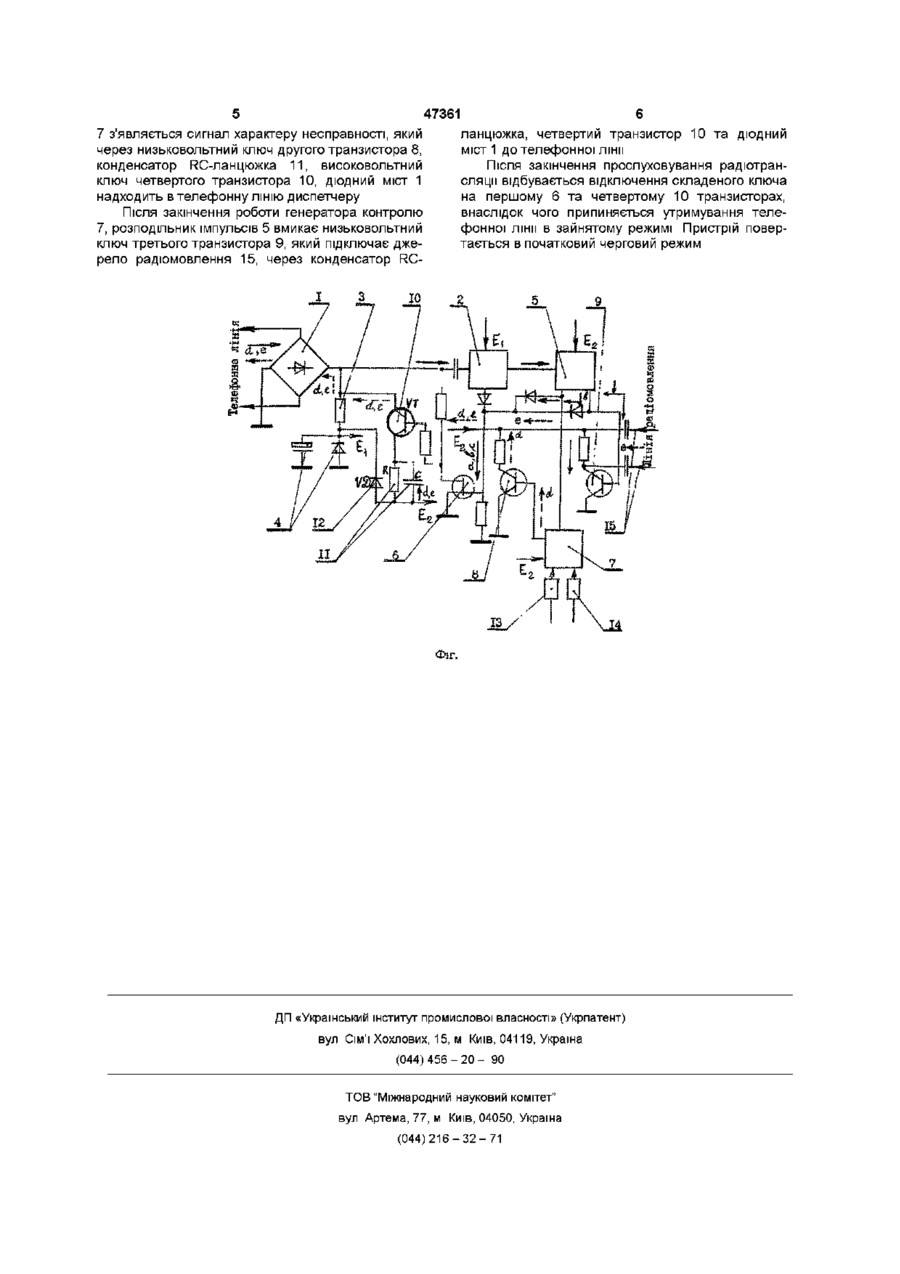

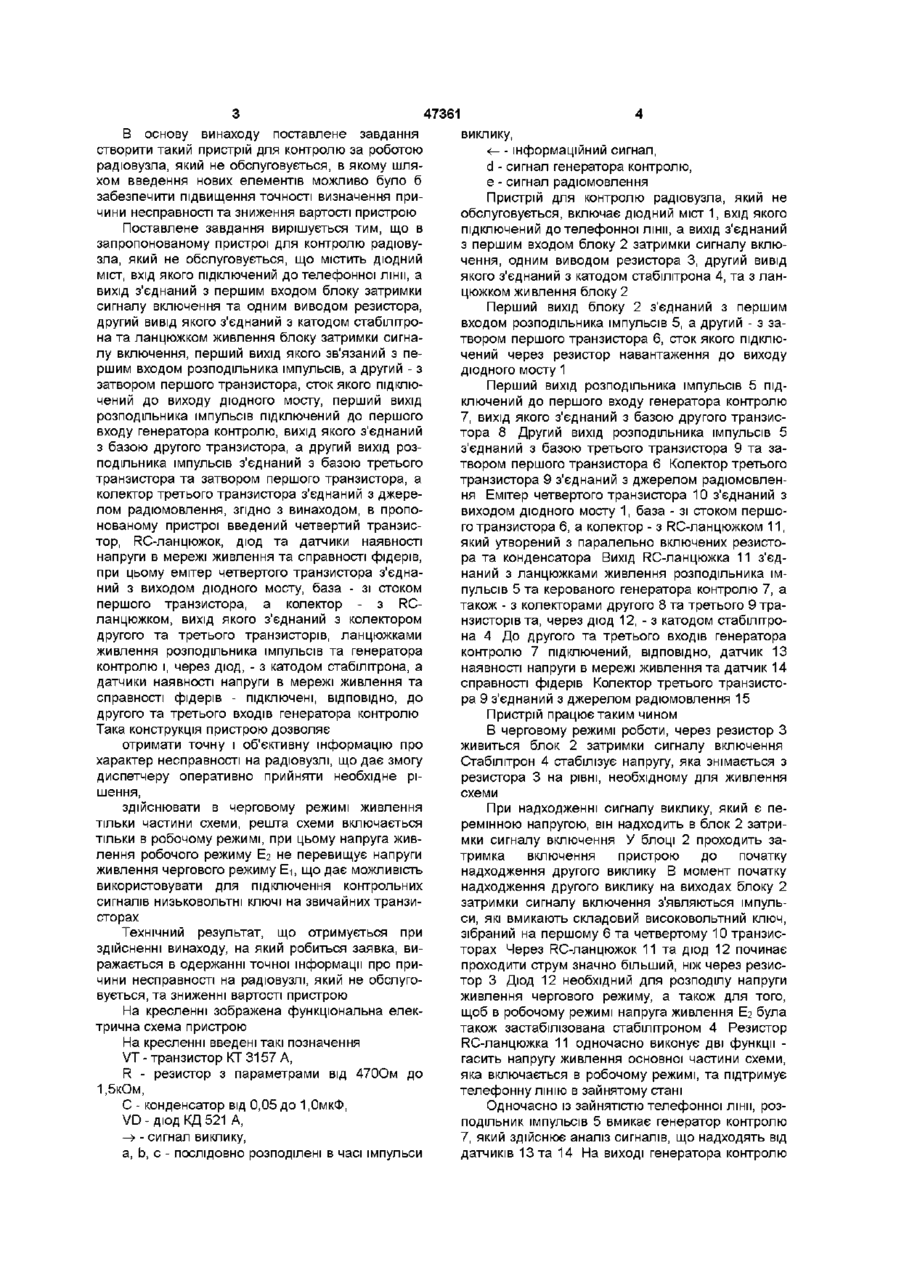

Текст
Пристрій для контролю радіовузла, який не обслуговується, що містить дюдний міст, вхід якого підключений до телефонної лінії, а вихід з'єднаний з першим входом блоку затримки сигналу включення та одним виводом резистора, другий вивід якого з'єднаний з катодом стабілітрона та ланцюжком живлення блоку затримки сигналу включення, перший вихід якого зв'язаний з першим входом розподільника імпульсів, а другий - з затвором першого транзистора, стік якого підключений до виходу дюдного мосту, перший вихід розподільника імпульсів підключений до першого входу генератора контролю, вихід якого з єднаний з базою другого транзистора, а другий вихід розподільника імпульсів з'єднаний з базою третього транзистора та затвором першого транзистора, а колектор третього транзистора з'єднаний з джерелом радіомовлення, який відрізняється тим, що в пристрій введені четвертий транзистор, RCланцюжок, діод та датчики наявності напруги в мережі живлення та справності фідерів, при цьому емітер четвертого транзистора з'єднаний з виходом дюдного мосту, база - зі стоком першого транзистора, а колектор - з RC-ланцюжком, вихід якого з'єднаний з колекторами другого та третього транзисторів, з ланцюжками живлення розподільника імпульсів та генератора контролю і, через діод, - з катодом стабілітрона, а датчики наявності напруги в мережі живлення та справності фідерів підключені, ВІДПОВІДНО, до другого та третього входів генератора контролю Винахід відноситься до техніки зв'язку і може бути використаний для контролю за роботою радіовузла, який не обслуговується, по телефонній ВІДНІ резистори навантаження, з єднані з виходом дюдного мосту (див креслення APLU2 147 518 сх, копія додається) Але відомий пристрій має багато недоліків По-перше, пристрій не дозволяє при відсутності радіотрансляції отримати необхідну інформацію щодо можливих несправностей (несправність радіовузла, фідерів, відсутність напруги в мережі живлення), що не дає змоги прийняття диспетчером правильного рішення про необхідність направлення на радіовузол, який не обслуговується, ремонтної бригади ВІДПОВІДНИХ фахівців По - друге, використовуються коштовні високовольтні ключі на польових транзисторах тому, що вони через дюдний міст підключені безпосередньо до відповідної телефонної лінії По -третє, неможливість використання резистора з достатньо великим номіналом обумовлена тим, що живлення всього пристрою, як в режимі чергування, так і в режимі роботи, здійснюється через цей резистор, що призводить до фальшивого спрацювання абонентського комплекту автоматичної телефонної станції, тобто - до зниження надійності роботи пристрою ЛІНИ Відомий пристрій для контролю за роботою радіовузла по телефонній лінії (вибраний як прототип), що має дюдний міст, вхід якого підключений до телефонної лінії, а вихід з'єднаний з першим входом блоку затримки сигналу і одним виводом резистора, другий вивід якого з'єднаний з катодом стабілітрона та з ланцюжком живлення блоку затримки сигналу, перший вихід якого з'єднаний з першим входом розподільника імпульсів, а другий - з затвором першого транзистора, сток якого через резистор навантаження підведений до виходу дюдного мосту, перший вихід розподільника імпульсів підключений до входу генератора контролю, вихід якого з'єднаний з затвором другого транзистора, а другий вихід розподільника імпульсів з'єднаний з затвором третього транзистора і затвором першого транзистора, а сток третього транзистора з'єднаний з джерелом радіомовлення, стоки другого і третього транзисторів, через ВІДПО (О со 47361 В основу винаходу поставлене завдання виклику, створити такий пристрій для контролю за роботою
ДивитисяДодаткова інформація
Автори англійськоюPomazan Ihor Mykolaiovych, Romanenko Oleksandr Oleksandrovych
Автори російськоюПомазан Игорь Николаевич, Романенко Александр Александрович
МПК / Мітки
МПК: H04B 1/00
Мітки: обслуговується, радіовузла, контролю, пристрій
