Активний подільник жатки

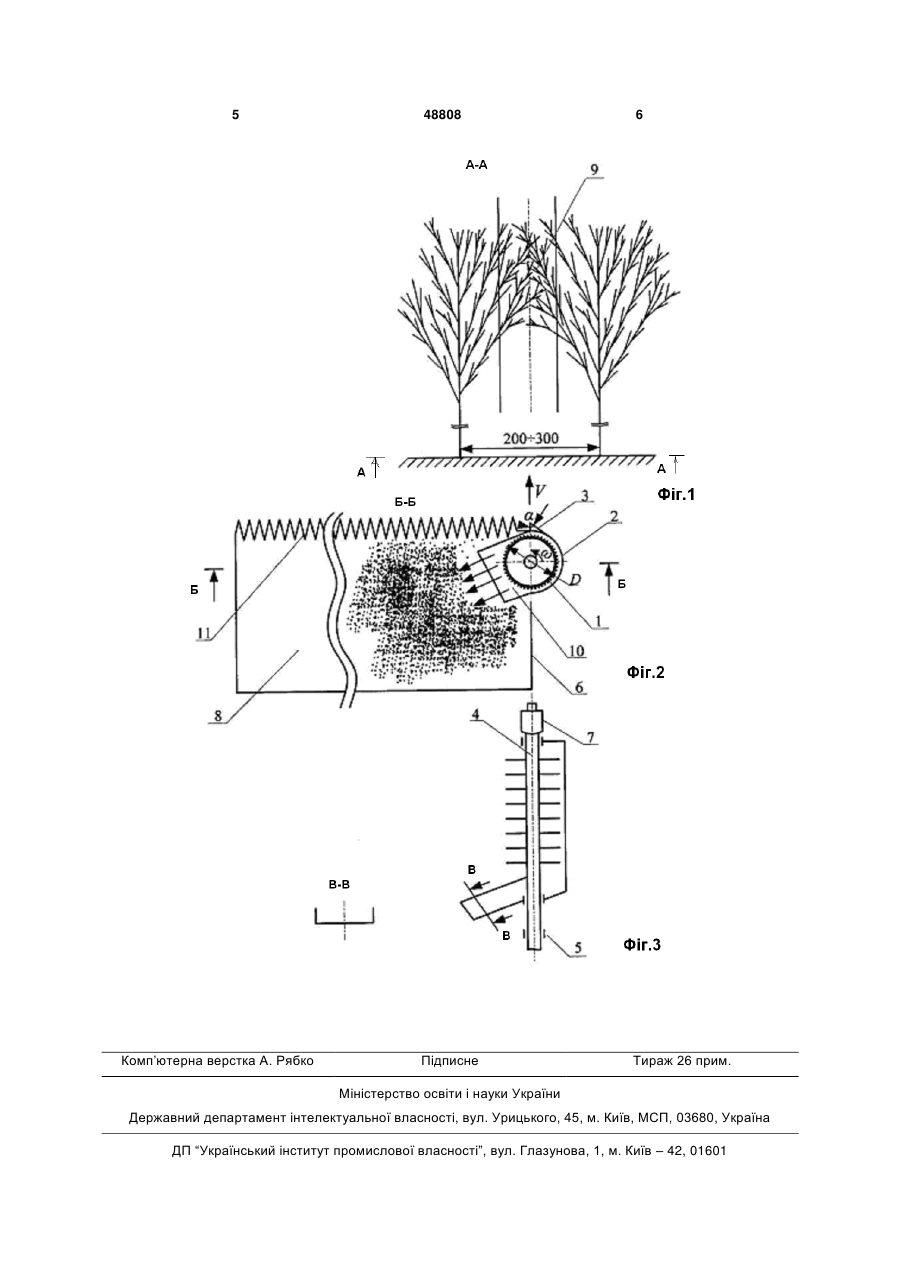

Активний подільник жатки, що містить горизонтальні рухомі дискові зубчасті ножі, розташовані на майже вертикальному валу по висоті скошува 3 зубів і стебла та одночасно направляти її в бік обертання диска, в даному випадку в бік стола жатки. Відділена стеблова маса зрізується різальним апаратом жатки, подається на стіл жатки, рівномірно розміщуючись на ньому, далі подається мотовилом на шнек, а потім в похилу камеру, без накопичення рослинної маси на платформі жатки. Недоліком даного пристрою є те, що під час обертання горизонтальних дискових ножів вертикального активного подільника жатки в процесі перерізання рослинної маси ріпаку існує можливість розлітання насіння ріпаку в напрямку основного масиву поля, що призводить до втрати частини насіння ріпаку при збиранні. Корисною моделлю ставиться завдання - зменшити втрати насіння ріпаку в зоні активного подільника при прямому комбайнуванні посівів. Поставлене корисною моделлю завдання вирішується тим, що активний подільник, що містить рухомі ножі, згідно корисній моделі виконані у вигляді набору горизонтально розташованих зубчатих дисків, змонтованих на майже вертикальному валу, з приводом від гідродвигуна, причому вал встановлено під кутом до боковини жатки з можливістю регулювання, а диски мають зубчату ріжучу кромку леза з можливістю регулювання переміщення робочої частини активного подільника в залежності від розміщення продуктивної частини ріпаку. При цьому диски мають захисний щиток, встановлений з боку основного масиву поля, який запобігає вилітанню насіння за край стола жатки, до нижньої частини якого прикріплено лоток з нахилом бік стола жатки та мисок, по всій довжині захисного щитка, який допомагає розділяти рослинну масу ріпаку. Активний подільник жатки (Фіг.2) складається з набору горизонтальних дискових зубчастих ножів 1, розміщених на валу 4, який тримається на підшипникових опорах 5 і прикріплений до боковини жатки 6 та приводиться в дію за допомогою гідродвигуна 7, а також захисного щитка 2, довжина якого дорівнює висоті робочої зони активного подільника та миска 3, який розташовано перед захисним щитком 2 по всій його довжині. 1 Захисний щиток 2 виконаний у вигляді час2 тини циліндричної поверхні, співвісний з валом 4, із діаметром, що складає 1,1÷1,4 від діаметра дисків і розташований з боку основного масиву поля з довжиною, що дорівнює максимальній висоті продуктивної зони ріпаку. При цьому, до нижньої частини щитка 2 прикріплено лоток 10, який має уклін в бік стола жатки 8 (Фіг.3). Передній мисок 3, має вигляд кутового виступу, виконаного у вигляді двох вертикальних плас 48808 4 тин, одна з яких розташована перпендикулярно ріжучому апарату жатки 11, а друга по дотичній до захисного циліндричного щитка 2, при чому ці пластини з'єднані між собою при вершині миска 3 під кутом α в межах 45÷60°, при цьому вал 4 активного подільника жатки розташований таким чином, щоб вісь його співпадала з серединою міжрядь, а зона дії активного подільника починається від середини міжрядь і в напрямку скошуваної маси ріпаку. Активний подільник працює таким чином. Дискові ножі 1, що змонтовані на валу 4, який прикріплений до бокової стінки жатки 6, приводяться в дію за допомогою гідродвигуна 7. Під час руху комбайна диски 1 починають обертатися в напрямку руху стола жатки 8 і перерізають стеблову масу 9 в багатьох місцях, тим самим відділяючи ріпакову масу від основного масиву поля. Під час роботи активного подільника частина насіння ріпаку разом з подрібненою стебловою масою, потрапляє в зазор між дисками 1 та щитком 2 і опускається до похилого лотка 10 та транспортується на стіл жатки 8. При цьому захисний щиток 2 запобігає вилітанню насіння ріпаку за межі стола жатки 8, а мисок 3 допомагає розділяти стеблову масу ріпаку 9 при прямому комбайнуванні посівів. В цьому випадку маємо найменший силовий вплив дії активного подільника жатки на стеблову масу 9, забезпечуючи максимально можливе відділення скошуваної рослинної маси від основного масиву поля. Маючи уклін в бік стола жатки, лоток 10 виключає можливість критичного накопичення рослинно-насіннєвої суміші та забезпечує вільне її потрапляння на стіл жатки 8, тим самим зменшуючи втрати насіння ріпаку при збиранні. Така конструкція активного подільника жатки дає змогу відділяти зрізувану стеблову масу від основного масиву поля за допомогою дискових зубчатих ножів, а захисний щиток запобігає розлітанню насіння ріпаку в бік масиву поля та за допомогою лотка забезпечує потрапляння насіння ріпаку на стіл жатки в максимальному обсязі. При цьому виключається можливість зависання ріпакової маси на подільнику та на платформі жатки й покращується процес відділення зрізуваної маси від основного масиву поля з найменш можливим негативним впливом активного подільника на продуктивну частину ріпаку. В кінцевому результаті роботи запропонованої конструкції зменшуються втрати насіння ріпаку за боковим подільником жатки та покращується технологічний процес збирання ріпаку. Корисна модель може бути використана в сільському господарстві для збирання насіння ріпаку при прямому комбайнуванні посівів. 5 Комп’ютерна верстка А. Рябко 48808 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
