Спосіб стабілізації частоти обертів газодизель-генератора

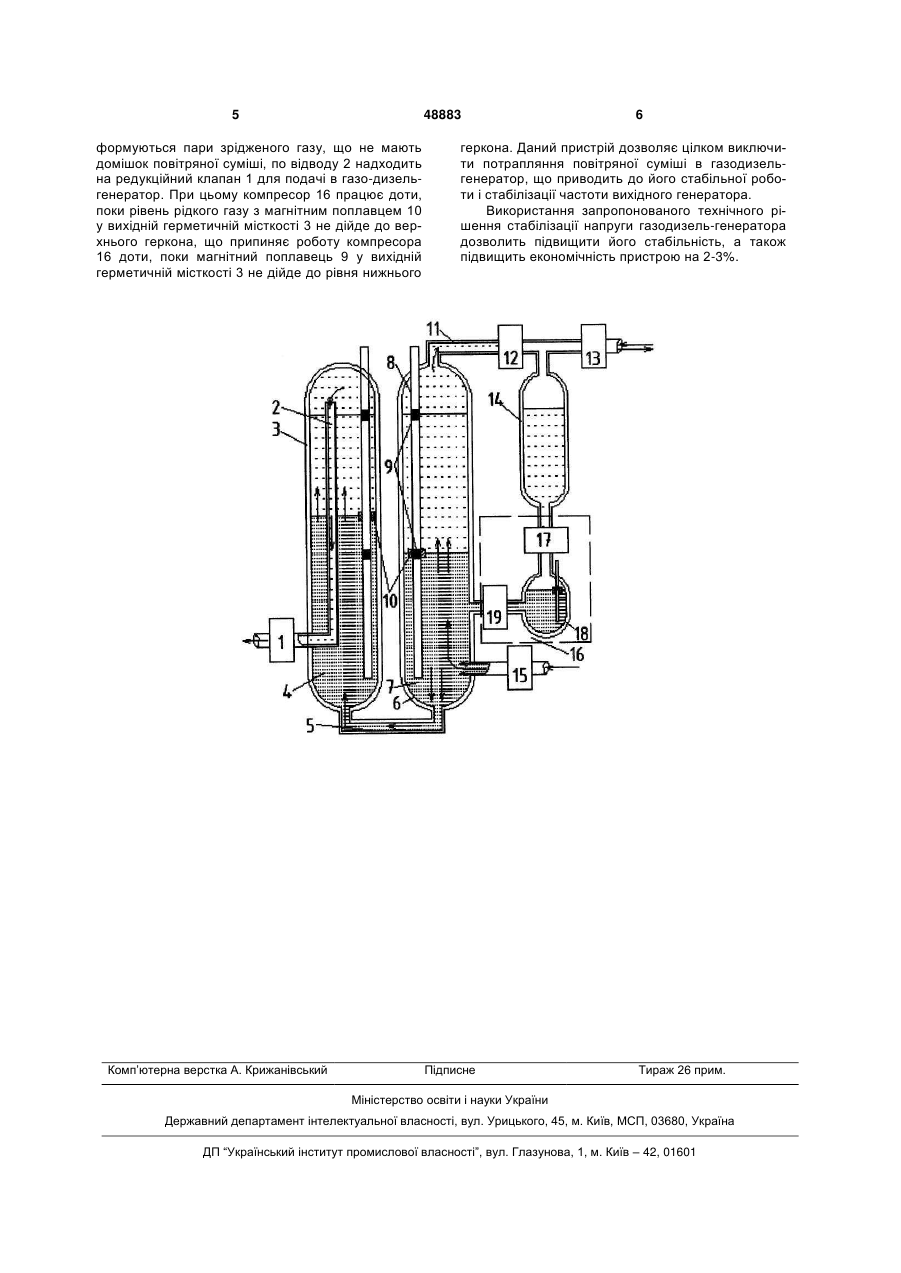

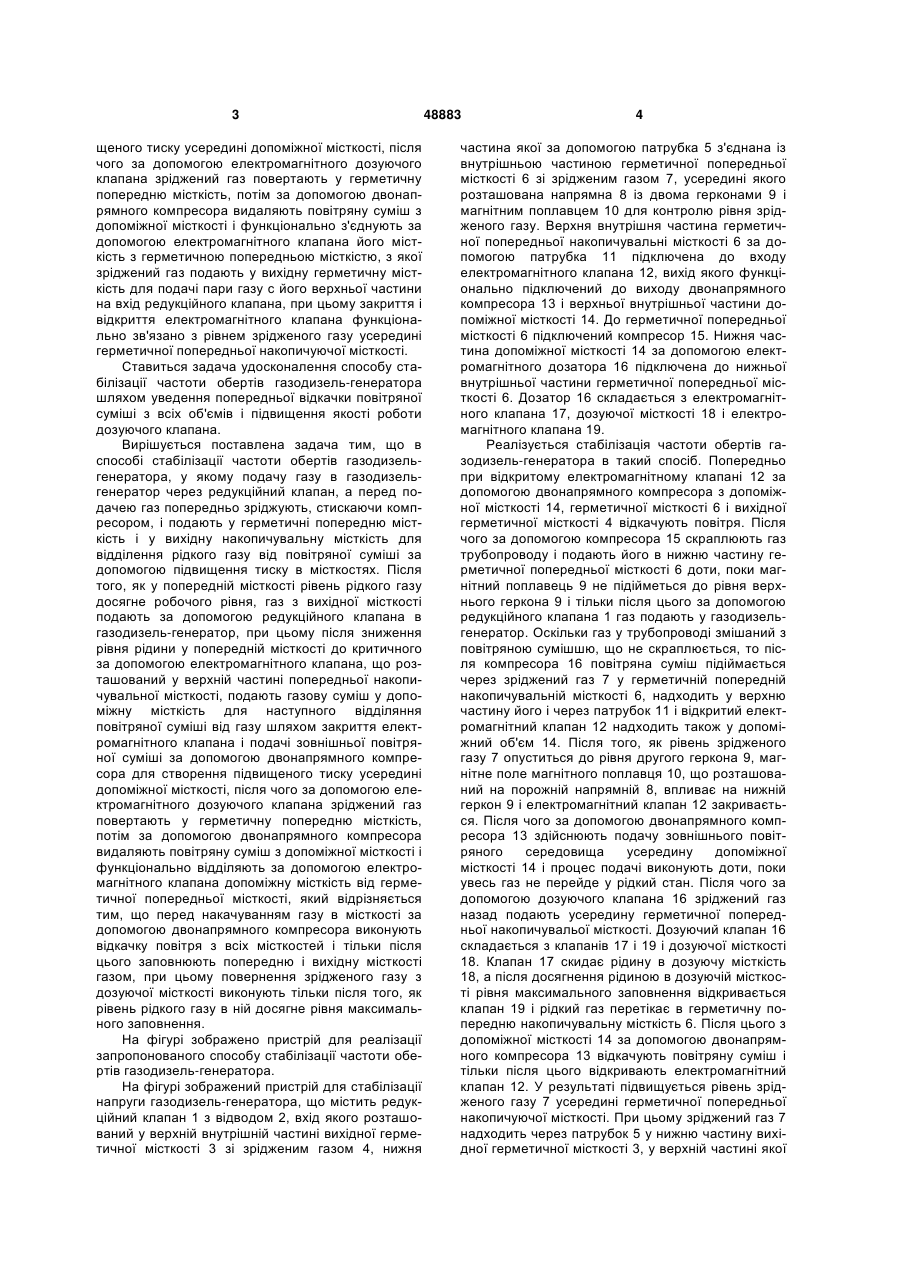

Спосіб стабілізації частоти обертів газодизель-генератора, у якому подачу газу в газодизель-генератор виконують через редукційний клапан, а перед подачею газ попередньо зріджують, стискаючи компресором, і подають у герметичні попередню місткість і у вихідну накопичувальну місткість для відділення рідкого газу від повітряної суміші за допомогою підвищення тиску в місткостях, після того, як у попередній місткості рівень рідкого газу досягне робочого рівня, газ з вихідної місткості подають за допомогою редукційного клапана в газодизель-генератор, при цьому після зниження рівня рідини у попередній місткості до критичного за допомогою електромагнітного кла U 2 (19) 1 3 щеного тиску усередині допоміжної місткості, після чого за допомогою електромагнітного дозуючого клапана зріджений газ повертають у герметичну попередню місткість, потім за допомогою двонапрямного компресора видаляють повітряну суміш з допоміжної місткості і функціонально з'єднують за допомогою електромагнітного клапана його місткість з герметичною попередньою місткістю, з якої зріджений газ подають у вихідну герметичну місткість для подачі пари газу с його верхньої частини на вхід редукційного клапана, при цьому закриття і відкриття електромагнітного клапана функціонально зв'язано з рівнем зрідженого газу усередині герметичної попередньої накопичуючої місткості. Ставиться задача удосконалення способу стабілізації частоти обертів газодизель-генератора шляхом уведення попередньої відкачки повітряної суміші з всіх об'ємів і підвищення якості роботи дозуючого клапана. Вирішується поставлена задача тим, що в способі стабілізації частоти обертів газодизельгенератора, у якому подачу газу в газодизельгенератор через редукційний клапан, а перед подачею газ попередньо зріджують, стискаючи компресором, і подають у герметичні попередню місткість і у вихідну накопичувальну місткість для відділення рідкого газу від повітряної суміші за допомогою підвищення тиску в місткостях. Після того, як у попередній місткості рівень рідкого газу досягне робочого рівня, газ з вихідної місткості подають за допомогою редукційного клапана в газодизель-генератор, при цьому після зниження рівня рідини у попередній місткості до критичного за допомогою електромагнітного клапана, що розташований у верхній частині попередньої накопичувальної місткості, подають газову суміш у допоміжну місткість для наступного відділяння повітряної суміші від газу шляхом закриття електромагнітного клапана і подачі зовнішньої повітряної суміші за допомогою двонапрямного компресора для створення підвищеного тиску усередині допоміжної місткості, після чого за допомогою електромагнітного дозуючого клапана зріджений газ повертають у герметичну попередню місткість, потім за допомогою двонапрямного компресора видаляють повітряну суміш з допоміжної місткості і функціонально відділяють за допомогою електромагнітного клапана допоміжну місткість від герметичної попередньої місткості, який відрізняється тим, що перед накачуванням газу в місткості за допомогою двонапрямного компресора виконують відкачку повітря з всіх місткостей і тільки після цього заповнюють попередню і вихідну місткості газом, при цьому повернення зрідженого газу з дозуючої місткості виконують тільки після того, як рівень рідкого газу в ній досягне рівня максимального заповнення. На фігурі зображено пристрій для реалізації запропонованого способу стабілізації частоти обертів газодизель-генератора. На фігурі зображений пристрій для стабілізації напруги газодизель-генератора, що містить редукційний клапан 1 з відводом 2, вхід якого розташований у верхній внутрішній частині вихідної герметичної місткості 3 зі зрідженим газом 4, нижня 48883 4 частина якої за допомогою патрубка 5 з'єднана із внутрішньою частиною герметичної попередньої місткості 6 зі зрідженим газом 7, усередині якого розташована напрямна 8 із двома герконами 9 і магнітним поплавцем 10 для контролю рівня зрідженого газу. Верхня внутрішня частина герметичної попередньої накопичувальні місткості 6 за допомогою патрубка 11 підключена до входу електромагнітного клапана 12, вихід якого функціонально підключений до виходу двонапрямного компресора 13 і верхньої внутрішньої частини допоміжної місткості 14. До герметичної попередньої місткості 6 підключений компресор 15. Нижня частина допоміжної місткості 14 за допомогою електромагнітного дозатора 16 підключена до нижньої внутрішньої частини герметичної попередньої місткості 6. Дозатор 16 складається з електромагнітного клапана 17, дозуючої місткості 18 і електромагнітного клапана 19. Реалізується стабілізація частоти обертів газодизель-генератора в такий спосіб. Попередньо при відкритому електромагнітному клапані 12 за допомогою двонапрямного компресора з допоміжної місткості 14, герметичної місткості 6 і вихідної герметичної місткості 4 відкачують повітря. Після чого за допомогою компресора 15 скраплюють газ трубопроводу і подають його в нижню частину герметичної попередньої місткості 6 доти, поки магнітний поплавець 9 не підійметься до рівня верхнього геркона 9 і тільки після цього за допомогою редукційного клапана 1 газ подають у газодизельгенератор. Оскільки газ у трубопроводі змішаний з повітряною сумішшю, що не скраплюється, то після компресора 16 повітряна суміш підіймається через зріджений газ 7 у герметичній попередній накопичувальній місткості 6, надходить у верхню частину його і через патрубок 11 і відкритий електромагнітний клапан 12 надходить також у допоміжний об'єм 14. Після того, як рівень зрідженого газу 7 опуститься до рівня другого геркона 9, магнітне поле магнітного поплавця 10, що розташований на порожній напрямній 8, впливає на нижній геркон 9 і електромагнітний клапан 12 закривається. Після чого за допомогою двонапрямного компресора 13 здійснюють подачу зовнішнього повітряного середовища усередину допоміжної місткості 14 і процес подачі виконують доти, поки увесь газ не перейде у рідкий стан. Після чого за допомогою дозуючого клапана 16 зріджений газ назад подають усередину герметичної попередньої накопичувальої місткості. Дозуючий клапан 16 складається з клапанів 17 і 19 і дозуючої місткості 18. Клапан 17 скидає рідину в дозуючу місткість 18, а після досягнення рідиною в дозуючій місткості рівня максимального заповнення відкривається клапан 19 і рідкий газ перетікає в герметичну попередню накопичувальну місткість 6. Після цього з допоміжної місткості 14 за допомогою двонапрямного компресора 13 відкачують повітряну суміш і тільки після цього відкривають електромагнітний клапан 12. У результаті підвищується рівень зрідженого газу 7 усередині герметичної попередньої накопичуючої місткості. При цьому зріджений газ 7 надходить через патрубок 5 у нижню частину вихідної герметичної місткості 3, у верхній частині якої 5 48883 формуються пари зрідженого газу, що не мають домішок повітряної суміші, по відводу 2 надходить на редукційний клапан 1 для подачі в газо-дизельгенератор. При цьому компресор 16 працює доти, поки рівень рідкого газу з магнітним поплавцем 10 у вихідній герметичній місткості 3 не дійде до верхнього геркона, що припиняє роботу компресора 16 доти, поки магнітний поплавець 9 у вихідній герметичній місткості 3 не дійде до рівня нижнього Комп’ютерна верстка А. Крижанівський 6 геркона. Даний пристрій дозволяє цілком виключити потрапляння повітряної суміші в газодизельгенератор, що приводить до його стабільної роботи і стабілізації частоти вихідного генератора. Використання запропонованого технічного рішення стабілізації напруги газодизель-генератора дозволить підвищити його стабільність, а також підвищить економічність пристрою на 2-3%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
