Спосіб одержання механічної енергії і пристрій для його здійснення

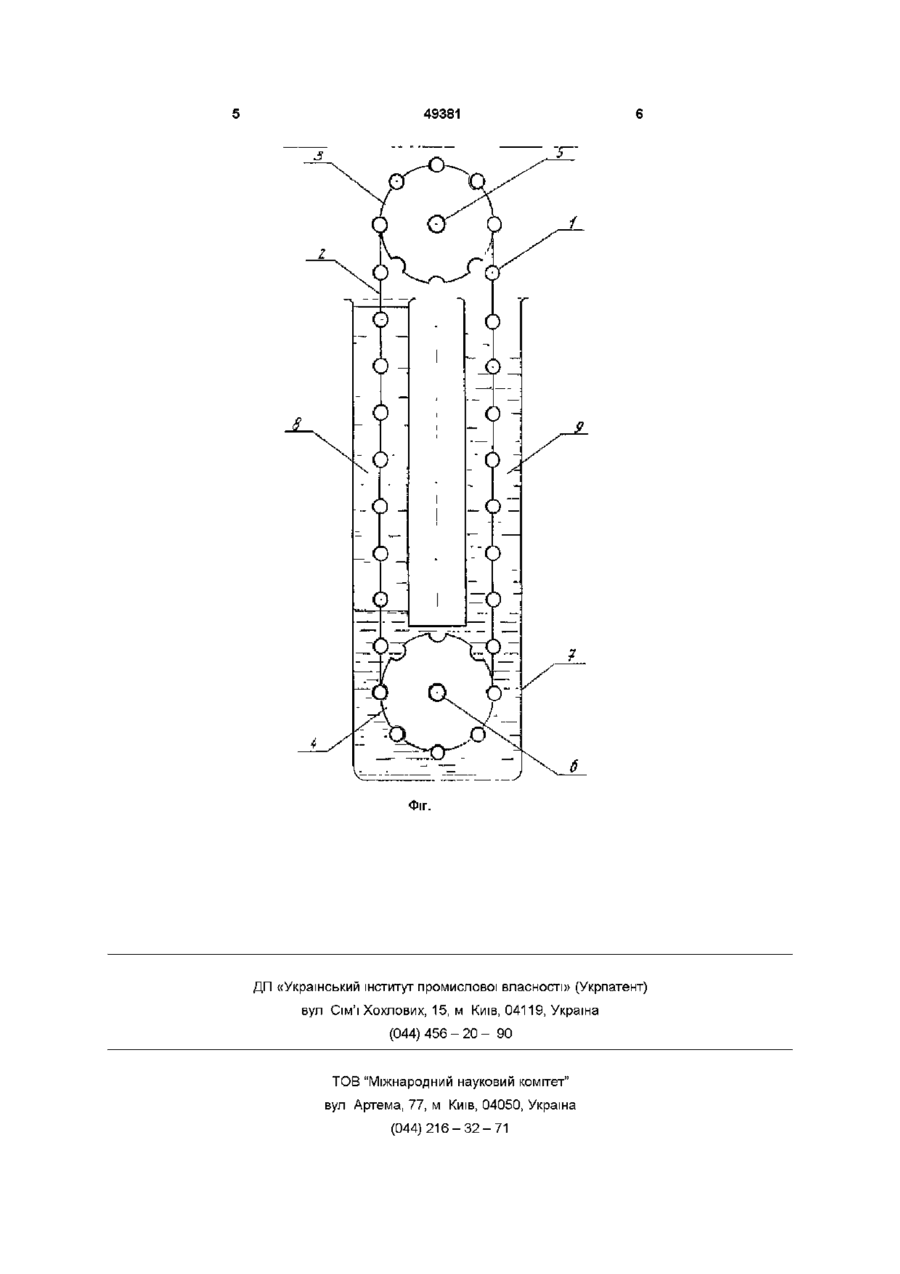

1 Спосіб одержання механічної енергії шляхом переміщення під дією перемінних сил плавучості замкнутого контуру через повітряне і рідке середовища, для чого на замкнутому контурі розташовують заповнену рідким робочим тілом ПОСЛІДОВНІСТЬ камер, що змінюють свою плавучість у рідкому середовищі за рахунок зміни стану робочого тіла в залежності від фізичних характеристик використовуваних середовищ, який відрізняється тим, що рідке середовище складають із двох частин, що відрізняються за ЩІЛЬНІСТЮ, ЯК робоче тіло використовують рідину, однакову за складом з рідким середовищем меншої ЩІЛЬНОС Винахід відноситься до енергетики, а саме до способів перетворення різниці ЩІЛЬНОСТІ рідких тіл у механічну енергію В даний час існує велика КІЛЬКІСТЬ різних способів одержання механічної енергії Відомий спосіб одержання механічної енергії (див а с СРСР № 1404681, МПК4 F 03 G 7/04, публ 23 06 88) У відомому способі одержання механічної енергії відбувається за рахунок вертикального переміщення камер під дією перемінних сил плавучості Робочі камери, заповнені легкокиплячею рідиною, занурюються в теплу рідину При максимальній глибині занурення камер, легкокиплячая рідина усередині них, у результаті теплообміну з теплою водою, частково випаровується, збільшуючись в обсязі зі зменшенням ЩІЛЬНОСТІ При цьому збільшується плавучість робочих камер і вони спливають, захоплюючи за собою нескінченний ланцюг, що приводить в обертання блоки 3 виходом у навколишнє середовище легкокиплячая рідина конденсується Відомий пристрій для одержання механічної енергії (див а с СРСР № 1404681, МПК4 F 03 G 7/04, публ 23 06 88) Відомий пристрій містить ТІ, а зміни плавучості камер досягають стрибкоподібною зміною ЩІЛЬНОСТІ робочого тіла камер при переході з рідкого середовища однієї ЩІЛЬНОСТІ в рідке середовище іншої ЩІЛЬНОСТІ 2 Пристрій для одержання механічної енергії, що складається із ПОСЛІДОВНОСТІ герметичних камер перемінного об'єму, розташованих уздовж замкнутого контуру, що обертається навколо своєї осі, встановленого на двох блоках і поміщеного в сполучені посудини, одна з яких заповнена рідиною однієї ЩІЛЬНОСТІ, а інша - рідиною іншої ЩІЛЬНОСТІ, який відрізняється тим, що камери перемінного об'єму заповнені рідиною, однаковою за складом з рідким середовищем меншої ЩІЛЬНОСТІ 3 Пристрій для одержання механічної енергії за п 1, який відрізняється тим, що в камерах передбачений отвір, герметично закритий тонким еластичним матеріалом ряд герметичних камер перемінного об'єму, розташованих уздовж нескінченної трансмісії - ланцюга, установленої на двох блоках осі обертання яких зміщений друг щодо друга по вертикалі Між камерами встановлені теплообмінники постійного об'єму Кожна камера з'єднана з одним сусіднім теплообмінником Камери і теплообмінники частково заповнені термочутливим робочим тілом легкокиплячою рідиною Нижня ділянка ланцюга занурена в теплу рідину, наприклад воду, температура якої вище температури кипіння легкокиплячої рідини, що знаходиться в камерах і теплообмінниках Верхня ділянка ланцюга знаходиться в навколишнім середовищі, наприклад у повітрі, температура якого нижче температури конденсації легкокиплячої рідини Недоліком відомого способу одержання механічної енергії є те, що температура теплої рідини повинна бути постійною і не опускатися нижче температури кипіння термочутливої рідини, що знаходиться в камерах, температура повітря також повинна бути постійною і не перевищувати температуру конденсації термочутливої рідини в камерах 00 со 49381 Недоліком відомого пристрою для одержання механічної енергії є те, що використовуються камери перемінного об'єму з еластичного матеріалу, що може привести до його швидкого виходу з ладу В основу винаходу поставлена задача удосконалення відомого способу одержання механічної енергії і пристрої для його здійснення, шляхом поділу рідкого середовища на дві частини, з різними фізичними характеристиками, а також використання камер перемінного об'єму з твердими стінками, виконаних з легких композитних матеріалів, зробити можливим одержання механічної енергії шляхом зміни плавучості робочих тіл, при переході з рідини однієї ЩІЛЬНОСТІ в рідину ІНШОЇ ЩІЛЬНОСТІ Поставлена задача вирішується тим, що у відомому способі одержання механічної енергії шляхом переміщення під дією перемінних сил плавучості замкнутого контуру через повітряне і рідке середовища, для чого на замкнутому контурі розташовують заповнені рідким робочим тілом ПОСЛІДОВНІСТЬ камер, що змінюють свою плавучість у рідкому середовищі за рахунок зміни стану робочого тіла в залежності від фізичних характеристик використовуваних середовищ ВІДПОВІДНО до винаходу рідке середовище складають із двох, що відрізняються по ЩІЛЬНОСТІ частин, в якості робочого тіла використовують рідину, однакову за складом з рідким середовищем меншої ЩІЛЬНОСТІ, а зміну плавучості камер досягають стрибкоподібною зміною ЩІЛЬНОСТІ робочого тіла камер при переході з рідкого середовища однієї ЩІЛЬНОСТІ в рідке середовище іншої ЩІЛЬНОСТІ Поставлена задача вирішується тим, що у відомому пристрої для одержання механічної енергії, що складається з ПОСЛІДОВНОСТІ герметичних камер перемінного об'єму, розташованих уздовж замкнутого контуру, що обертається навколо своєї осі, установленого на двох блоках і поміщеного в сполучені судини, одна з яких заповнена рідиною однієї ЩІЛЬНОСТІ, а інша -рідиною іншої ЩІЛЬНОСТІ, ВІДПОВІДНО до винаходу камери перемінного об'єму заповнені тією же рідиною, що й одна з сполучених судин й у камерах передбаче ний отвір, герметично закритий тонким еластичним матеріалом Технічною суттю способу одержання механічної енергії і пристрою для його здійснення є використання властивостей тіл змінювати плавучість при зануренні в різні середовища Технічна суть винаходу, що заявляється, пояснюється фігурами графічного зображення На фіг 1 зображений пристрій, що заявляється, для одержання механічної енергії шляхом зміни плавучості робочих тіл Пристрій містить ряд герметичних камер 1, перемінного об'єму Камери 1 являють собою сфери з легких композитних матеріалів, весь внутрішній об'єм яких займає рідке тіло Камери розташовані на однаковій відстані уздовж замкнутого контуру 2, що обертається навколо своєї осі, установленого на двох блоках 3 і 4, осі 5 і 6 яких зміщені друг щодо друга по вертикалі Контур 2 поміщений у сполучені судини U-образноі форми 7, ліву судину займає рідке тіло 8, наприклад олія, а праву - рідке тіло 9, наприклад вода Нижню частину судини займає блок 4 При реалізації пропонованого способу пристрій працює в такий спосіб Камери 1 (див фіг 1) з рідким тілом, однаковим за складом з рідким тілом 8, при зануренні в нього Fie виявляють сили, що виштовхує, у результаті чого по контуру 2 через блок 4 попадають у праву судину 7, заповнену рідиною 9 (водою), по ЩІЛЬНОСТІ, що перевершує ЩІЛЬНІСТЬ рідини 8 (олії) Під ДІЄЮ СИЛ плавучості, камери 1, що знаходяться в правій судині 7, починають спливати, захоплюючи за собою контур, що приводить в обертання блоки 3 і 4 Після спливання, камери 1, через блок 3, потраплять у рідину 8 однакову за складом з рідким тілом усередині камер 1 Далі процес безупинно повторюється Для збереження від перепадів тиску усередині камер 1 у різних судинах й камерах передбачений отвір (не показаний), герметично закритий тонким еластичним матеріалом При збільшенні зовнішнього тиску на камери, тонкий еластичний матеріал починає вдавлюватися в отвір, тим самим, регулюючи тиск усередині камер 49381 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
