Пристрій для подання інформаційних світлових сигналів

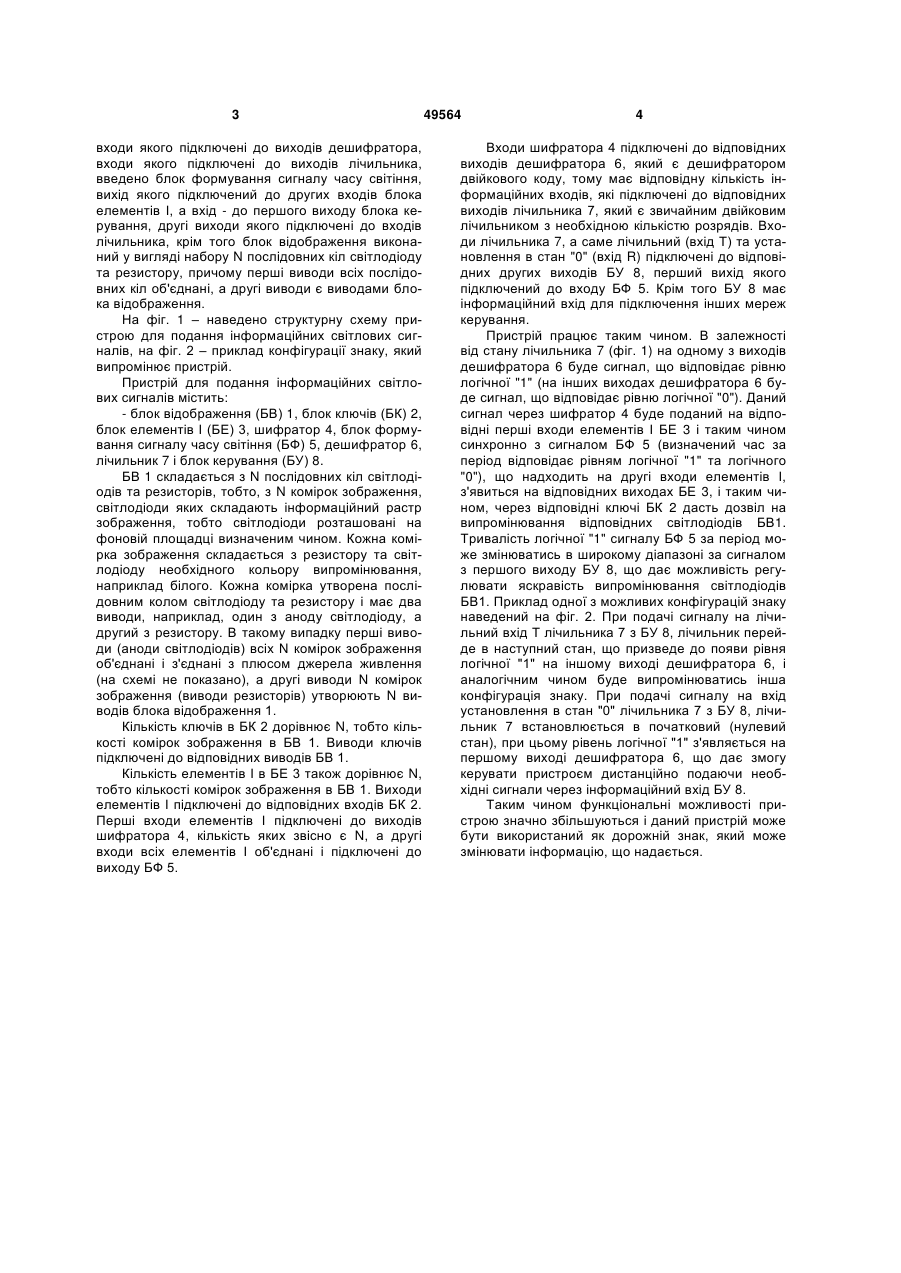

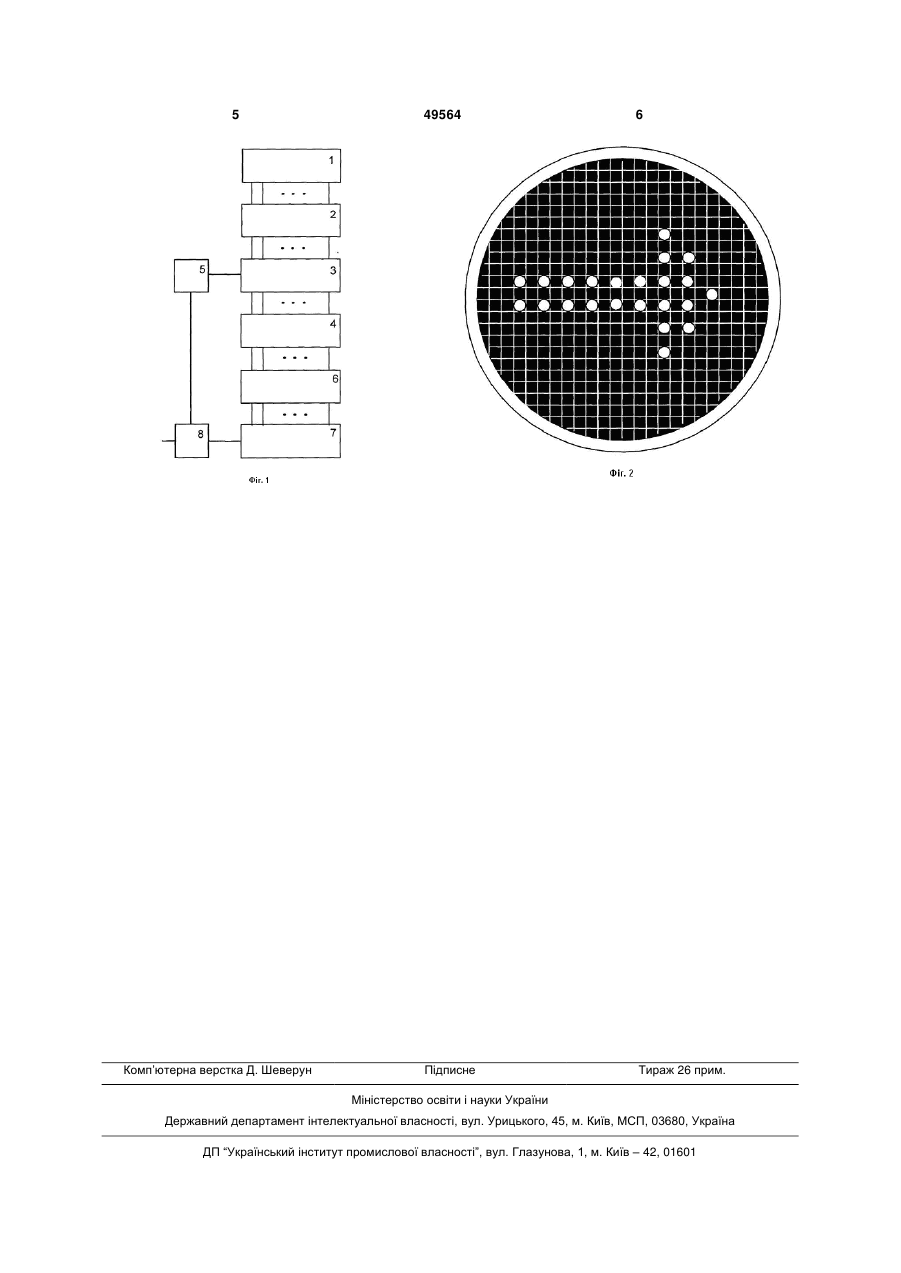

Пристрій для подання інформаційних світлових сигналів, який містить блок відображення, виводи якого підключені до виводів блока ключів, 3 входи якого підключені до виходів дешифратора, входи якого підключені до виходів лічильника, введено блок формування сигналу часу світіння, вихід якого підключений до других входів блока елементів І, а вхід - до першого виходу блока керування, другі виходи якого підключені до входів лічильника, крім того блок відображення виконаний у вигляді набору N послідовних кіл світлодіоду та резистору, причому перші виводи всіх послідовних кіл об'єднані, а другі виводи є виводами блока відображення. На фіг. 1 – наведено структурну схему пристрою для подання інформаційних світлових сигналів, на фіг. 2 – приклад конфігурації знаку, який випромінює пристрій. Пристрій для подання інформаційних світлових сигналів містить: - блок відображення (БВ) 1, блок ключів (БК) 2, блок елементів І (БЕ) 3, шифратор 4, блок формування сигналу часу світіння (БФ) 5, дешифратор 6, лічильник 7 і блок керування (БУ) 8. БВ 1 складається з N послідовних кіл світлодіодів та резисторів, тобто, з N комірок зображення, світлодіоди яких складають інформаційний растр зображення, тобто світлодіоди розташовані на фоновій площадці визначеним чином. Кожна комірка зображення складається з резистору та світлодіоду необхідного кольору випромінювання, наприклад білого. Кожна комірка утворена послідовним колом світлодіоду та резистору і має два виводи, наприклад, один з аноду світлодіоду, а другий з резистору. В такому випадку перші виводи (аноди світлодіодів) всіх N комірок зображення об'єднані і з'єднані з плюсом джерела живлення (на схемі не показано), а другі виводи N комірок зображення (виводи резисторів) утворюють N виводів блока відображення 1. Кількість ключів в БК 2 дорівнює N, тобто кількості комірок зображення в БВ 1. Виводи ключів підключені до відповідних виводів БВ 1. Кількість елементів І в БЕ 3 також дорівнює N, тобто кількості комірок зображення в БВ 1. Виходи елементів І підключені до відповідних входів БК 2. Перші входи елементів І підключені до виходів шифратора 4, кількість яких звісно є N, а другі входи всіх елементів І об'єднані і підключені до виходу БФ 5. 49564 4 Входи шифратора 4 підключені до відповідних виходів дешифратора 6, який є дешифратором двійкового коду, тому має відповідну кількість інформаційних входів, які підключені до відповідних виходів лічильника 7, який є звичайним двійковим лічильником з необхідною кількістю розрядів. Входи лічильника 7, а саме лічильний (вхід Т) та установлення в стан "0" (вхід R) підключені до відповідних других виходів БУ 8, перший вихід якого підключений до входу БФ 5. Крім того БУ 8 має інформаційний вхід для підключення інших мереж керування. Пристрій працює таким чином. В залежності від стану лічильника 7 (фіг. 1) на одному з виходів дешифратора 6 буде сигнал, що відповідає рівню логічної "1" (на інших виходах дешифратора 6 буде сигнал, що відповідає рівню логічної "0"). Даний сигнал через шифратор 4 буде поданий на відповідні перші входи елементів І БЕ 3 і таким чином синхронно з сигналом БФ 5 (визначений час за період відповідає рівням логічної "1" та логічного "0"), що надходить на другі входи елементів І, з'явиться на відповідних виходах БЕ 3, і таким чином, через відповідні ключі БК 2 дасть дозвіл на випромінювання відповідних світлодіодів БВ1. Тривалість логічної "1" сигналу БФ 5 за період може змінюватись в широкому діапазоні за сигналом з першого виходу БУ 8, що дає можливість регулювати яскравість випромінювання світлодіодів БВ1. Приклад одної з можливих конфігурацій знаку наведений на фіг. 2. При подачі сигналу на лічильний вхід Т лічильника 7 з БУ 8, лічильник перейде в наступний стан, що призведе до появи рівня логічної "1" на іншому виході дешифратора 6, і аналогічним чином буде випромінюватись інша конфігурація знаку. При подачі сигналу на вхід установлення в стан "0" лічильника 7 з БУ 8, лічильник 7 встановлюється в початковий (нулевий стан), при цьому рівень логічної "1" з'являється на першому виході дешифратора 6, що дає змогу керувати пристроєм дистанційно подаючи необхідні сигнали через інформаційний вхід БУ 8. Таким чином функціональні можливості пристрою значно збільшуються і даний пристрій може бути використаний як дорожній знак, який може змінювати інформацію, що надається. 5 Комп’ютерна верстка Д. Шеверун 49564 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
