Джерело зварювального струму

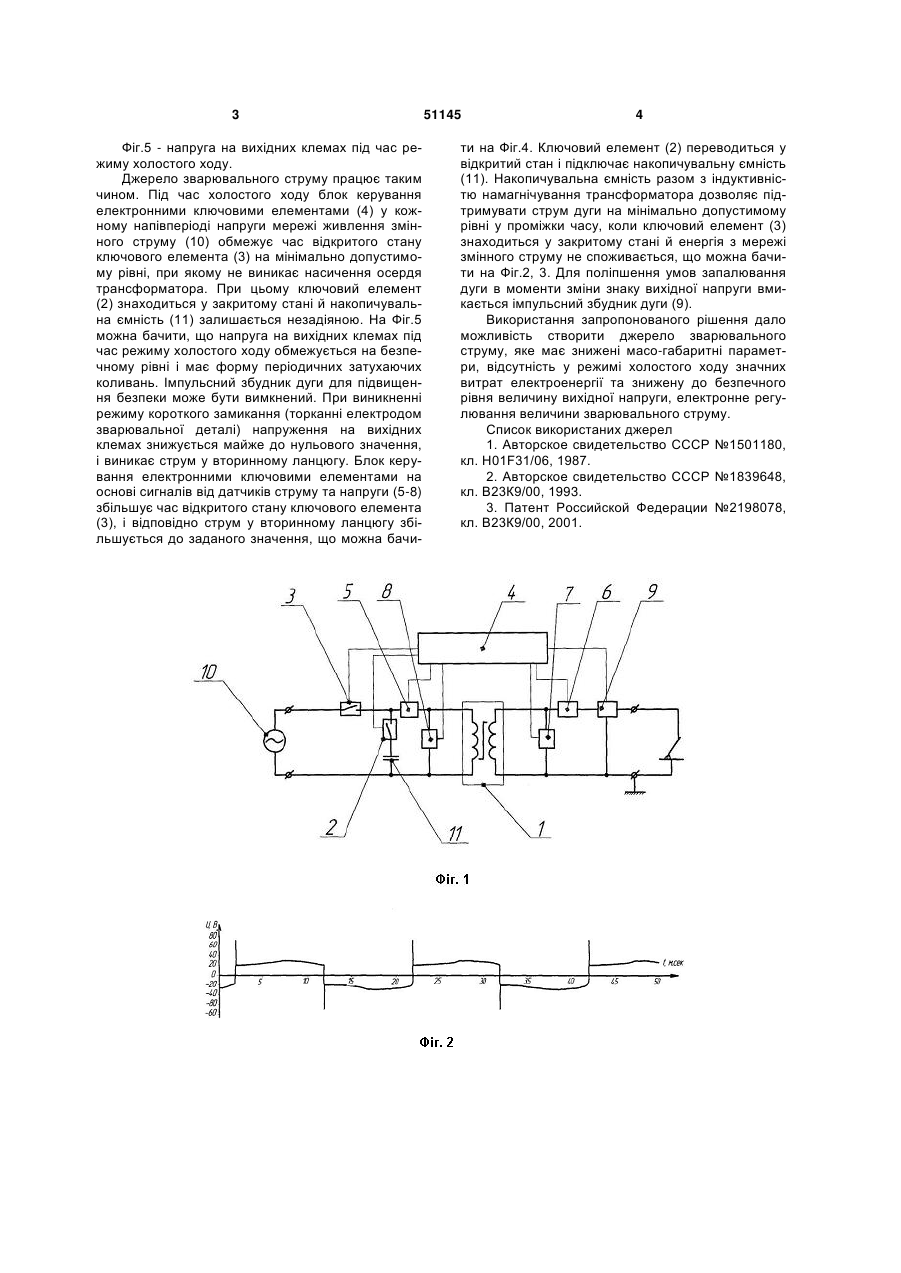

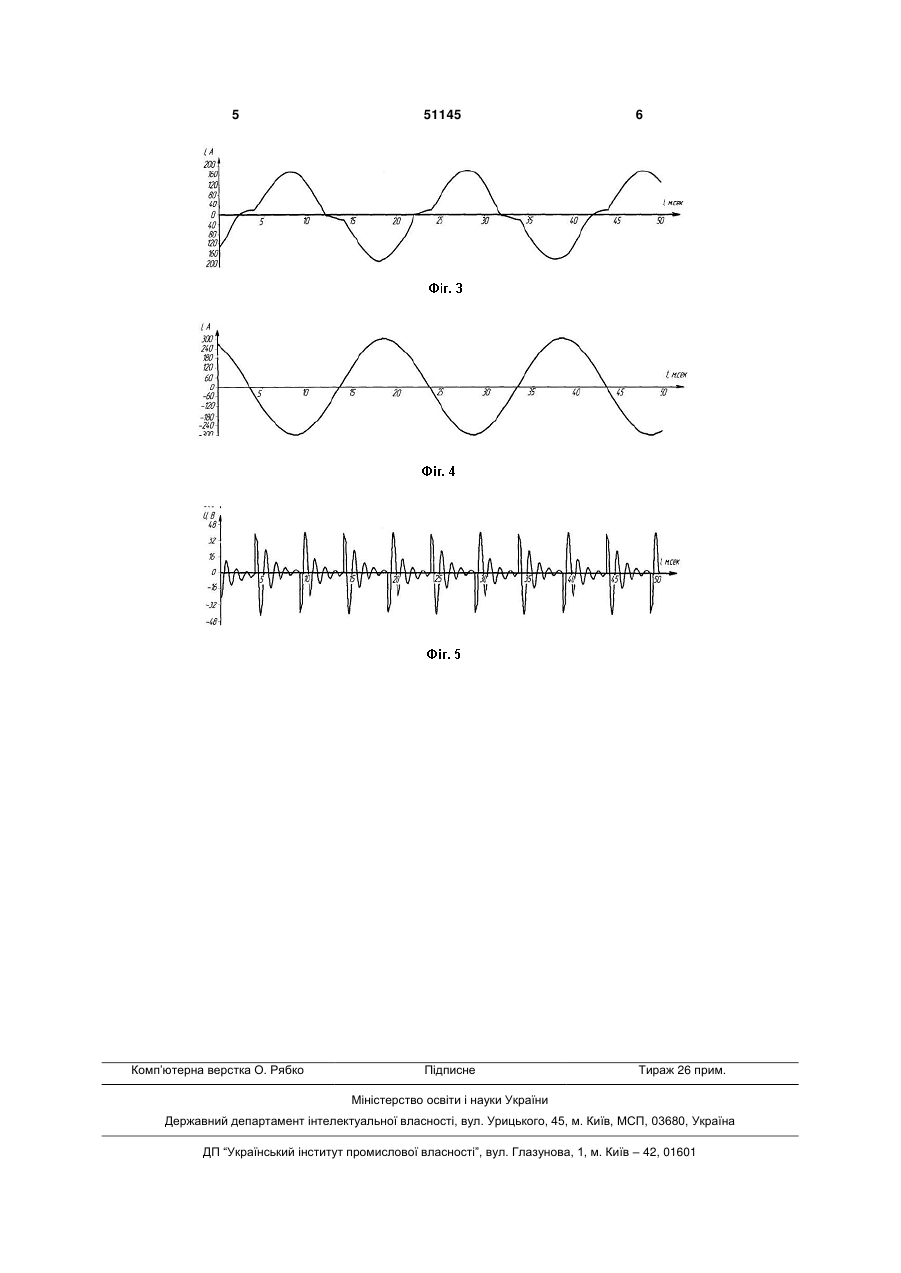

Джерело зварювального струму, що складається з силового трансформатора, що насичується; накопичувальної ємності, підключеної паралельно первинній обмотці; імпульсного збудника 3 Фіг.5 - напруга на вихідних клемах під час режиму холостого ходу. Джерело зварювального струму працює таким чином. Під час холостого ходу блок керування електронними ключовими елементами (4) у кожному напівперіоді напруги мережі живлення змінного струму (10) обмежує час відкритого стану ключового елемента (3) на мінімально допустимому рівні, при якому не виникає насичення осердя трансформатора. При цьому ключовий елемент (2) знаходиться у закритому стані й накопичувальна ємність (11) залишається незадіяною. На Фіг.5 можна бачити, що напруга на вихідних клемах під час режиму холостого ходу обмежується на безпечному рівні і має форму періодичних затухаючих коливань. Імпульсний збудник дуги для підвищення безпеки може бути вимкнений. При виникненні режиму короткого замикання (торканні електродом зварювальної деталі) напруження на вихідних клемах знижується майже до нульового значення, і виникає струм у вторинному ланцюгу. Блок керування електронними ключовими елементами на основі сигналів від датчиків струму та напруги (5-8) збільшує час відкритого стану ключового елемента (3), і відповідно струм у вторинному ланцюгу збільшується до заданого значення, що можна бачи 51145 4 ти на Фіг.4. Ключовий елемент (2) переводиться у відкритий стан і підключає накопичувальну ємність (11). Накопичувальна ємність разом з індуктивністю намагнічування трансформатора дозволяє підтримувати струм дуги на мінімально допустимому рівні у проміжки часу, коли ключовий елемент (3) знаходиться у закритому стані й енергія з мережі змінного струму не споживається, що можна бачити на Фіг.2, 3. Для поліпшення умов запалювання дуги в моменти зміни знаку вихідної напруги вмикається імпульсний збудник дуги (9). Використання запропонованого рішення дало можливість створити джерело зварювального струму, яке має знижені масо-габаритні параметри, відсутність у режимі холостого ходу значних витрат електроенергії та знижену до безпечного рівня величину вихідної напруги, електронне регулювання величини зварювального струму. Список використаних джерел 1. Авторское свидетельство СССР №1501180, кл. Н01F31/06, 1987. 2. Авторское свидетельство СССР №1839648, кл. В23К9/00, 1993. 3. Патент Российской Федерации №2198078, кл. В23К9/00, 2001. 5 Комп’ютерна верстка О. Рябко 51145 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
