Формула / Реферат

Голосова клавіатура, що містить мікроконтролер та порт для приєднання комп'ютерної системи, яка відрізняється тим, що містить мікрофон, що приєднаний до аналого-цифрового перетворювача, що з'єднаний з процесором цифрової обробки сигналу, процесор цифрової обробки сигналу, з'єднаний з вхідними та вихідними звуковими ланцюгами та мікроконтролером, порт приєднання стандартної клавіатури, з'єднаний з мікроконтролером, динамік, приєднаний до цифро-аналогового перетворювача, та енергонезалежну пам'ять, з'єднану з мікроконтролером.

Текст

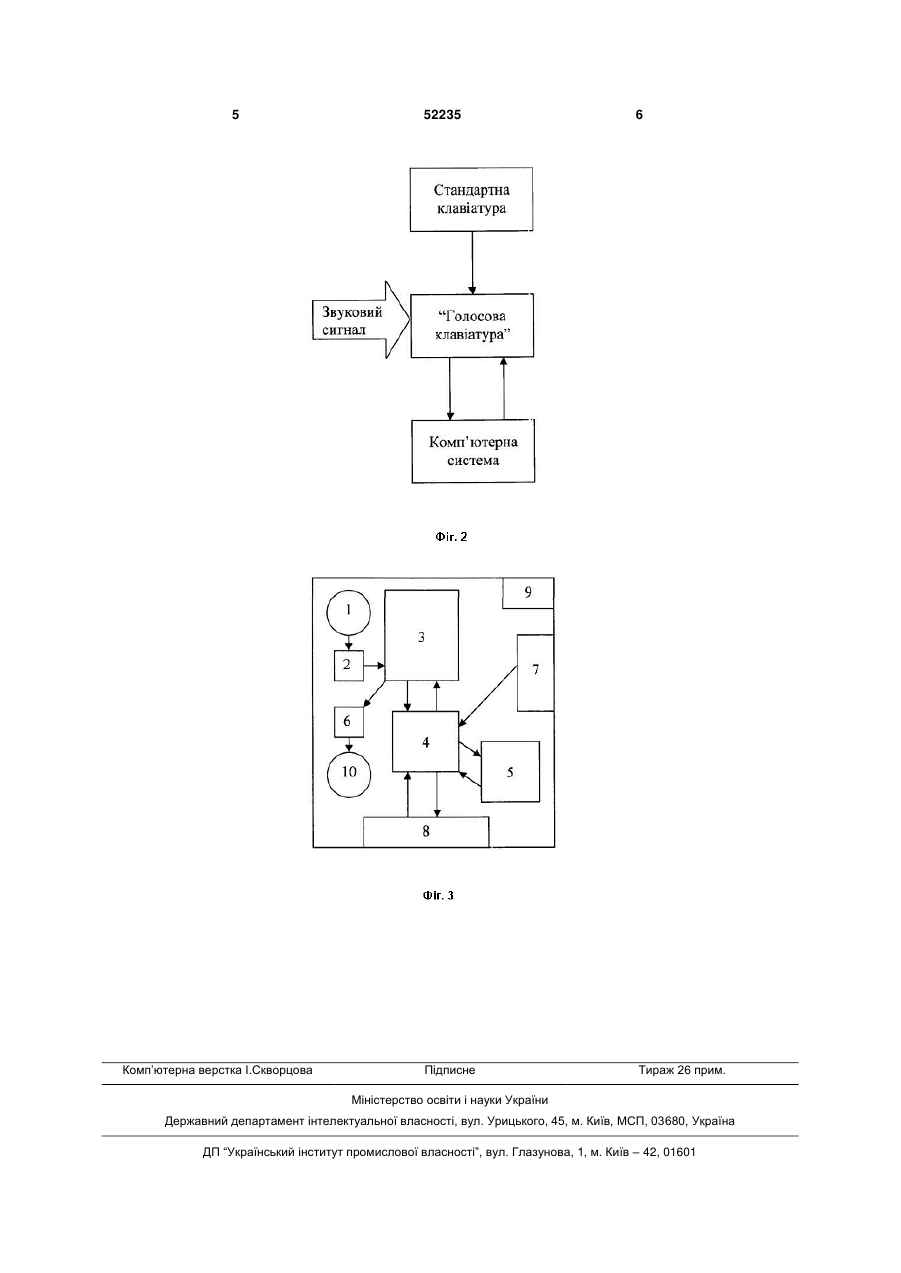

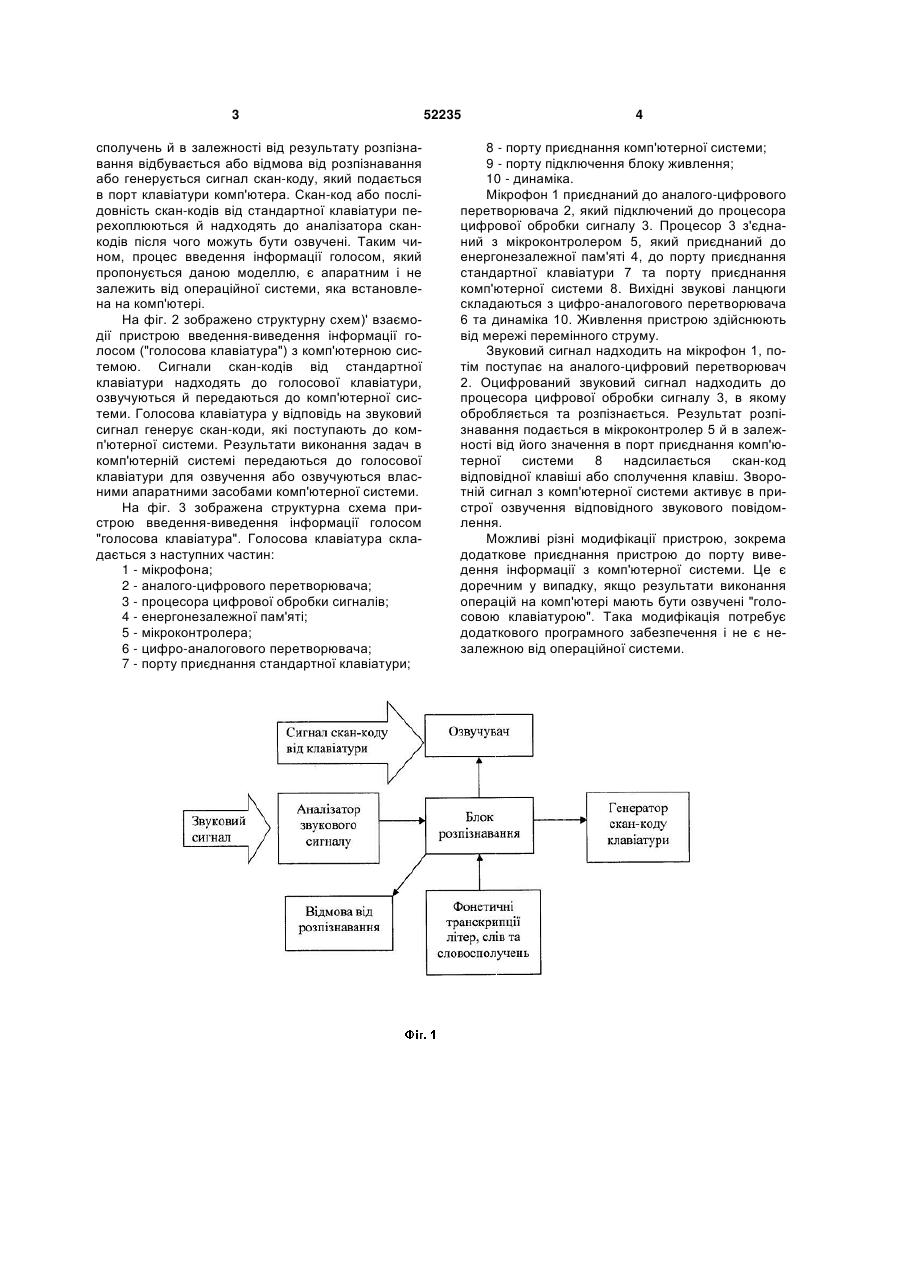

Голосова клавіатура, що містить мікроконтролер та порт для приєднання комп'ютерної системи, яка відрізняється тим, що містить мікрофон, що приєднаний до аналого-цифрового перетворювача, що з'єднаний з процесором цифрової обробки сигналу, процесор цифрової обробки сигналу, з'єднаний з вхідними та вихідними звуковими ланцюгами та мікроконтролером, порт приєднання стандартної клавіатури, з'єднаний з мікроконтролером, динамік, приєднаний до цифроаналогового перетворювача, та енергонезалежну пам'ять, з'єднану з мікроконтролером. (19) (21) u200910876 (22) 28.10.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ВІНЦЮК ТАРАС КЛИМОВИЧ, ГРИЦЕНКО ВОЛОДИМИР ІЛЛІЧ, ПАВЛОВ ОЛЕГ ІГОРЕВИЧ, СТАСЕВИЧ ПЕТРО АНАТОЛІЙОВИЧ, ТЕРТИЧНИЙ ГРИГОРІЙ МИКОЛАЙОВИЧ (73) МІЖНАРОДНИЙ НАУКОВО-НАВЧАЛЬНИЙ ЦЕНТР ІНФОРМАЦІЙНИХ ТЕХНОЛОГІЙ ТА СИСТЕМ 3 сполучень й в залежності від результату розпізнавання відбувається або відмова від розпізнавання або генерується сигнал скан-коду, який подається в порт клавіатури комп'ютера. Скан-код або послідовність скан-кодів від стандартної клавіатури перехоплюються й надходять до аналізатора сканкодів після чого можуть бути озвучені. Таким чином, процес введення інформації голосом, який пропонується даною моделлю, є апаратним і не залежить від операційної системи, яка встановлена на комп'ютері. На фіг. 2 зображено структурну схем)' взаємодії пристрою введення-виведення інформації голосом ("голосова клавіатура") з комп'ютерною системою. Сигнали скан-кодів від стандартної клавіатури надходять до голосової клавіатури, озвучуються й передаються до комп'ютерної системи. Голосова клавіатура у відповідь на звуковий сигнал генерує скан-коди, які поступають до комп'ютерної системи. Результати виконання задач в комп'ютерній системі передаються до голосової клавіатури для озвучення або озвучуються власними апаратними засобами комп'ютерної системи. На фіг. 3 зображена структурна схема пристрою введення-виведення інформації голосом "голосова клавіатура". Голосова клавіатура складається з наступних частин: 1 - мікрофона; 2 - аналого-цифрового перетворювача; 3 - процесора цифрової обробки сигналів; 4 - енергонезалежної пам'яті; 5 - мікроконтролера; 6 - цифро-аналогового перетворювача; 7 - порту приєднання стандартної клавіатури; 52235 4 8 - порту приєднання комп'ютерної системи; 9 - порту підключення блоку живлення; 10 - динаміка. Мікрофон 1 приєднаний до аналого-цифрового перетворювача 2, який підключений до процесора цифрової обробки сигналу 3. Процесор 3 з'єднаний з мікроконтролером 5, який приєднаний до енергонезалежної пам'яті 4, до порту приєднання стандартної клавіатури 7 та порту приєднання комп'ютерної системи 8. Вихідні звукові ланцюги складаються з цифро-аналогового перетворювача 6 та динаміка 10. Живлення пристрою здійснюють від мережі перемінного струму. Звуковий сигнал надходить на мікрофон 1, потім поступає на аналого-цифровий перетворювач 2. Оцифрований звуковий сигнал надходить до процесора цифрової обробки сигналу 3, в якому обробляється та розпізнається. Результат розпізнавання подається в мікроконтролер 5 й в залежності від його значення в порт приєднання комп'ютерної системи 8 надсилається скан-код відповідної клавіші або сполучення клавіш. Зворотній сигнал з комп'ютерної системи активує в пристрої озвучення відповідного звукового повідомлення. Можливі різні модифікації пристрою, зокрема додаткове приєднання пристрою до порту виведення інформації з комп'ютерної системи. Це є доречним у випадку, якщо результати виконання операцій на комп'ютері мають бути озвучені "голосовою клавіатурою". Така модифікація потребує додаткового програмного забезпечення і не є незалежною від операційної системи. 5 Комп’ютерна верстка І.Скворцова 52235 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Voice keyboard

Автори англійською

Vintsiuk Taras Klymovych, Hrytsenko Volodymyr Illich, Pavlov Oleh Ihorovych, Stasevych Petro Anatoliiovych, Tertychnyi Hryhorii Mykolaiovych

Назва патенту російською

Голосовая клавиатура

Автори російською

Винцюк Тарас Климович, Гриценко Владимир Ильич, Павлов Олег Игоревич, Стасевич Петр Анатольевич, Тертичный Григорий Николаевич

МПК / Мітки

МПК: G10L 15/00

Мітки: голосова, клавіатура
