Система для утримання кролів в закритих приміщеннях

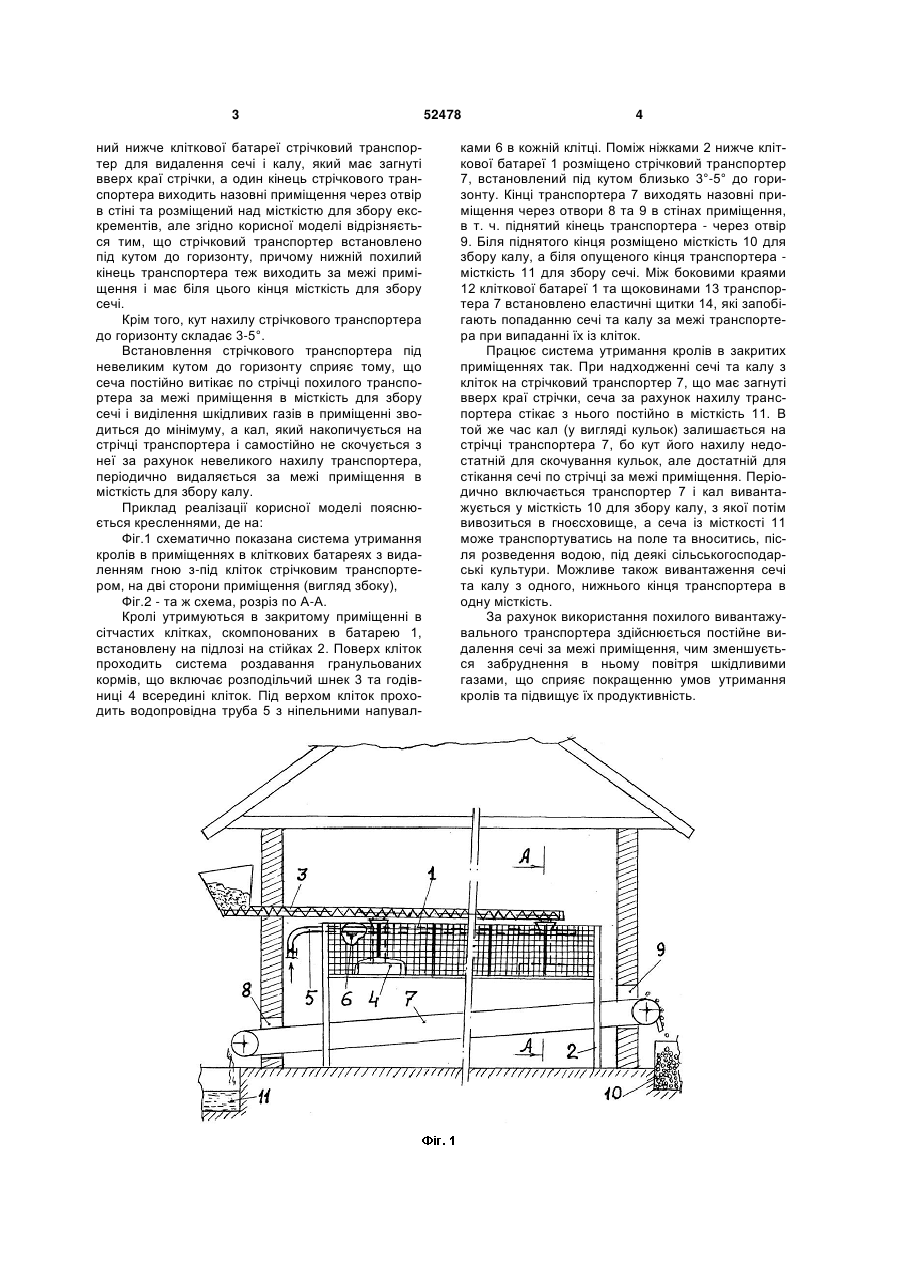

1. Система для утримання кролів в закритих приміщеннях, що включає утримання кролів в сітчастих клітках, скомпонованих в батарею, пристрій роздавання гранульованих кормів, який складається із розподільчого шнека та годівниці всередині кліток, в яких проходить водопровідна труба з 3 ний нижче кліткової батареї стрічковий транспортер для видалення сечі і калу, який має загнуті вверх краї стрічки, а один кінець стрічкового транспортера виходить назовні приміщення через отвір в стіні та розміщений над місткістю для збору екскрементів, але згідно корисної моделі відрізняється тим, що стрічковий транспортер встановлено під кутом до горизонту, причому нижній похилий кінець транспортера теж виходить за межі приміщення і має біля цього кінця місткість для збору сечі. Крім того, кут нахилу стрічкового транспортера до горизонту складає 3-5°. Встановлення стрічкового транспортера під невеликим кутом до горизонту сприяє тому, що сеча постійно витікає по стрічці похилого транспортера за межі приміщення в місткість для збору сечі і виділення шкідливих газів в приміщенні зводиться до мінімуму, а кал, який накопичується на стрічці транспортера і самостійно не скочується з неї за рахунок невеликого нахилу транспортера, періодично видаляється за межі приміщення в місткість для збору калу. Приклад реалізації корисної моделі пояснюється кресленнями, де на: Фіг.1 схематично показана система утримання кролів в приміщеннях в кліткових батареях з видаленням гною з-під кліток стрічковим транспортером, на дві сторони приміщення (вигляд збоку), Фіг.2 - та ж схема, розріз по А-А. Кролі утримуються в закритому приміщенні в сітчастих клітках, скомпонованих в батарею 1, встановлену на підлозі на стійках 2. Поверх кліток проходить система роздавання гранульованих кормів, що включає розподільчий шнек 3 та годівниці 4 всередині кліток. Під верхом кліток проходить водопровідна труба 5 з ніпельними напувал 52478 4 ками 6 в кожній клітці. Поміж ніжками 2 нижче кліткової батареї 1 розміщено стрічковий транспортер 7, встановлений під кутом близько 3°-5° до горизонту. Кінці транспортера 7 виходять назовні приміщення через отвори 8 та 9 в стінах приміщення, в т. ч. піднятий кінець транспортера - через отвір 9. Біля піднятого кінця розміщено місткість 10 для збору калу, а біля опущеного кінця транспортера місткість 11 для збору сечі. Між боковими краями 12 кліткової батареї 1 та щоковинами 13 транспортера 7 встановлено еластичні щитки 14, які запобігають попаданню сечі та калу за межі транспортера при випаданні їх із кліток. Працює система утримання кролів в закритих приміщеннях так. При надходженні сечі та калу з кліток на стрічковий транспортер 7, що має загнуті вверх краї стрічки, сеча за рахунок нахилу транспортера стікає з нього постійно в місткість 11. В той же час кал (у вигляді кульок) залишається на стрічці транспортера 7, бо кут його нахилу недостатній для скочування кульок, але достатній для стікання сечі по стрічці за межі приміщення. Періодично включається транспортер 7 і кал вивантажується у місткість 10 для збору калу, з якої потім вивозиться в гноєсховище, а сеча із місткості 11 може транспортуватись на поле та вноситись, після розведення водою, під деякі сільськогосподарські культури. Можливе також вивантаження сечі та калу з одного, нижнього кінця транспортера в одну місткість. За рахунок використання похилого вивантажувального транспортера здійснюється постійне видалення сечі за межі приміщення, чим зменшується забруднення в ньому повітря шкідливими газами, що сприяє покращенню умов утримання кролів та підвищує їх продуктивність. 5 Комп’ютерна верстка Л.Литвиненко 52478 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
