Спосіб вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей

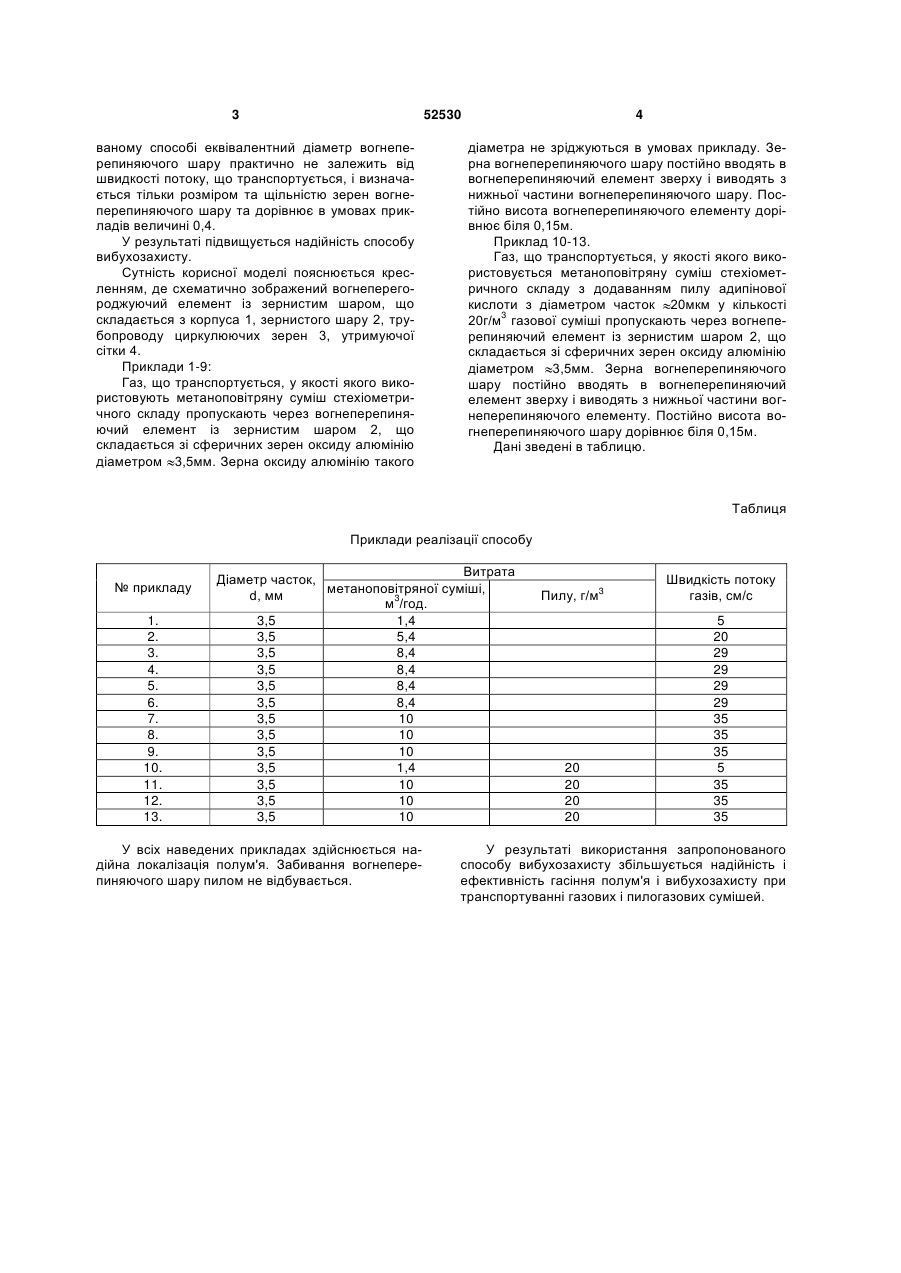

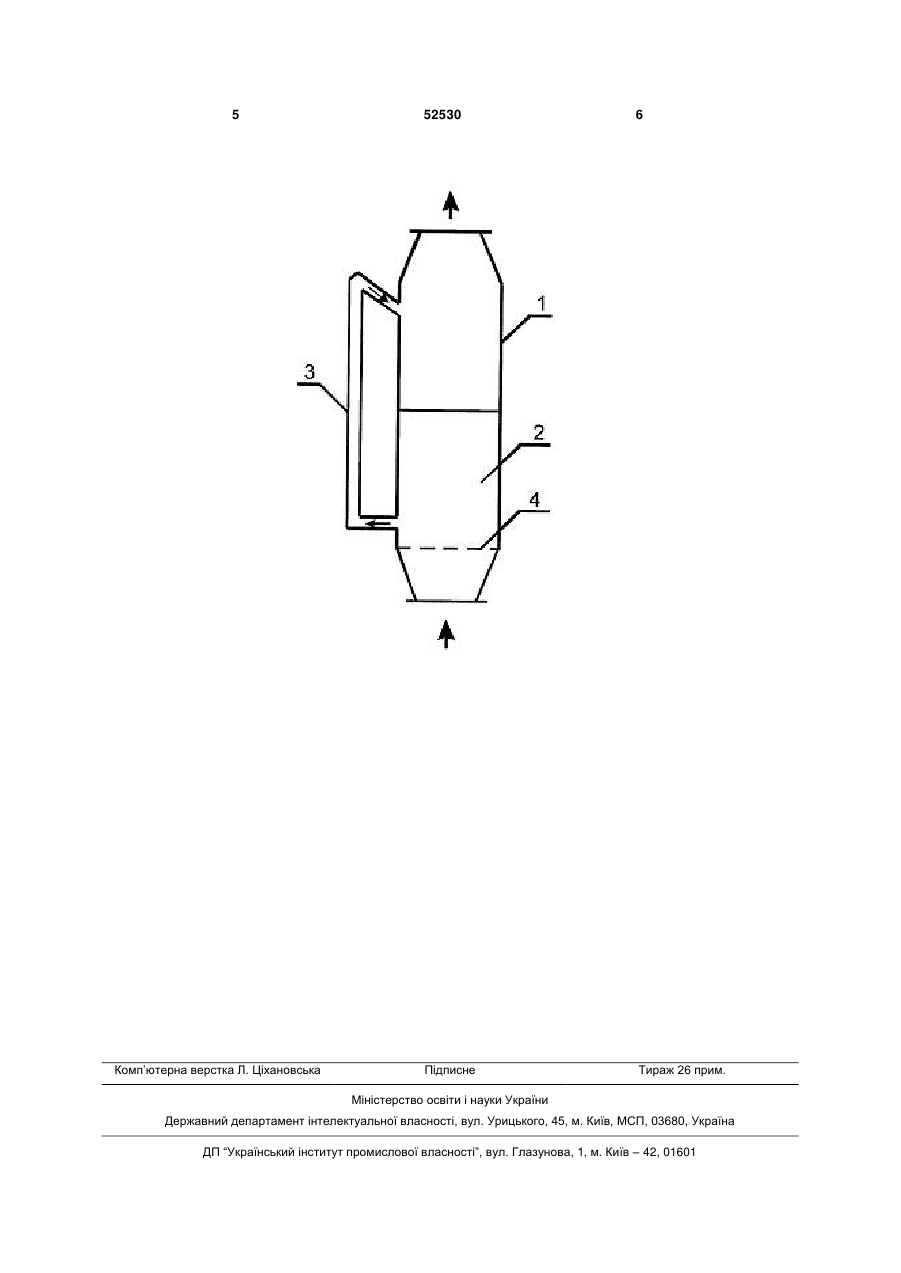

Спосіб вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей, що включає переміщення газів і пилогазових сумішей через вогнеперепиняючий елемент, який відрізняється тим, що постійно вводять в вогнеперепиняючий елемент зверху і виводять з нижньої частини вогнеперепиняючого елемента зерна вогнеперепиняючого шару, які у потоку газів, що транспортуються, не псевдозріджуються. (19) (21) u201003270 (22) 22.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ТЮЛЬПІНОВ ОЛЕКСАНДР ДМИТРОВИЧ, ТЮЛЬПІНОВ ДМИТРО ОЛЕКСАНДРОВИЧ, ТЮЛЬПІНОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, КОРОБКА ІГОР ОЛЕКСАНДРОВИЧ (73) ТЕХНОЛОГІЧНИЙ ІНСТИТУТ СХІДНОУКРАЇНСЬКОГО НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ 3 52530 ваному способі еквівалентний діаметр вогнеперепиняючого шару практично не залежить від швидкості потоку, що транспортується, і визначається тільки розміром та щільністю зерен вогнеперепиняючого шару та дорівнює в умовах прикладів величині 0,4. У результаті підвищується надійність способу вибухозахисту. Сутність корисної моделі пояснюється кресленням, де схематично зображений вогнеперегороджуючий елемент із зернистим шаром, що складається з корпуса 1, зернистого шару 2, трубопроводу циркулюючих зерен 3, утримуючої сітки 4. Приклади 1-9: Газ, що транспортується, у якості якого використовують метаноповітряну суміш стехіометричного складу пропускають через вогнеперепиняючий елемент із зернистим шаром 2, що складається зі сферичних зерен оксиду алюмінію діаметром 3,5мм. Зерна оксиду алюмінію такого 4 діаметра не зріджуються в умовах прикладу. Зерна вогнеперепиняючого шару постійно вводять в вогнеперепиняючий елемент зверху і виводять з нижньої частини вогнеперепиняючого шару. Постійно висота вогнеперепиняючого елементу дорівнює біля 0,15м. Приклад 10-13. Газ, що транспортується, у якості якого використовується метаноповітряну суміш стехіометричного складу з додаванням пилу адипінової кислоти з діаметром часток 20мкм у кількості 20г/м3 газової суміші пропускають через вогнеперепиняючий елемент із зернистим шаром 2, що складається зі сферичних зерен оксиду алюмінію діаметром 3,5мм. Зерна вогнеперепиняючого шару постійно вводять в вогнеперепиняючий елемент зверху і виводять з нижньої частини вогнеперепиняючого елементу. Постійно висота вогнеперепиняючого шару дорівнює біля 0,15м. Дані зведені в таблицю. Таблиця Приклади реалізації способу № прикладу 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Витрата Діаметр часток, метаноповітряної суміші, d, мм м3/год. 3,5 1,4 3,5 5,4 3,5 8,4 3,5 8,4 3,5 8,4 3,5 8,4 3,5 10 3,5 10 3,5 10 3,5 1,4 3,5 10 3,5 10 3,5 10 У всіх наведених прикладах здійснюється надійна локалізація полум'я. Забивання вогнеперепиняючого шару пилом не відбувається. Пилу, г/м3 Швидкість потоку газів, см/с 20 20 20 20 5 20 29 29 29 29 35 35 35 5 35 35 35 У результаті використання запропонованого способу вибухозахисту збільшується надійність і ефективність гасіння полум'я і вибухозахисту при транспортуванні газових і пилогазових сумішей. 5 Комп’ютерна верстка Л. Ціхановська 52530 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
