Установка для придоменної грануляції шлаку

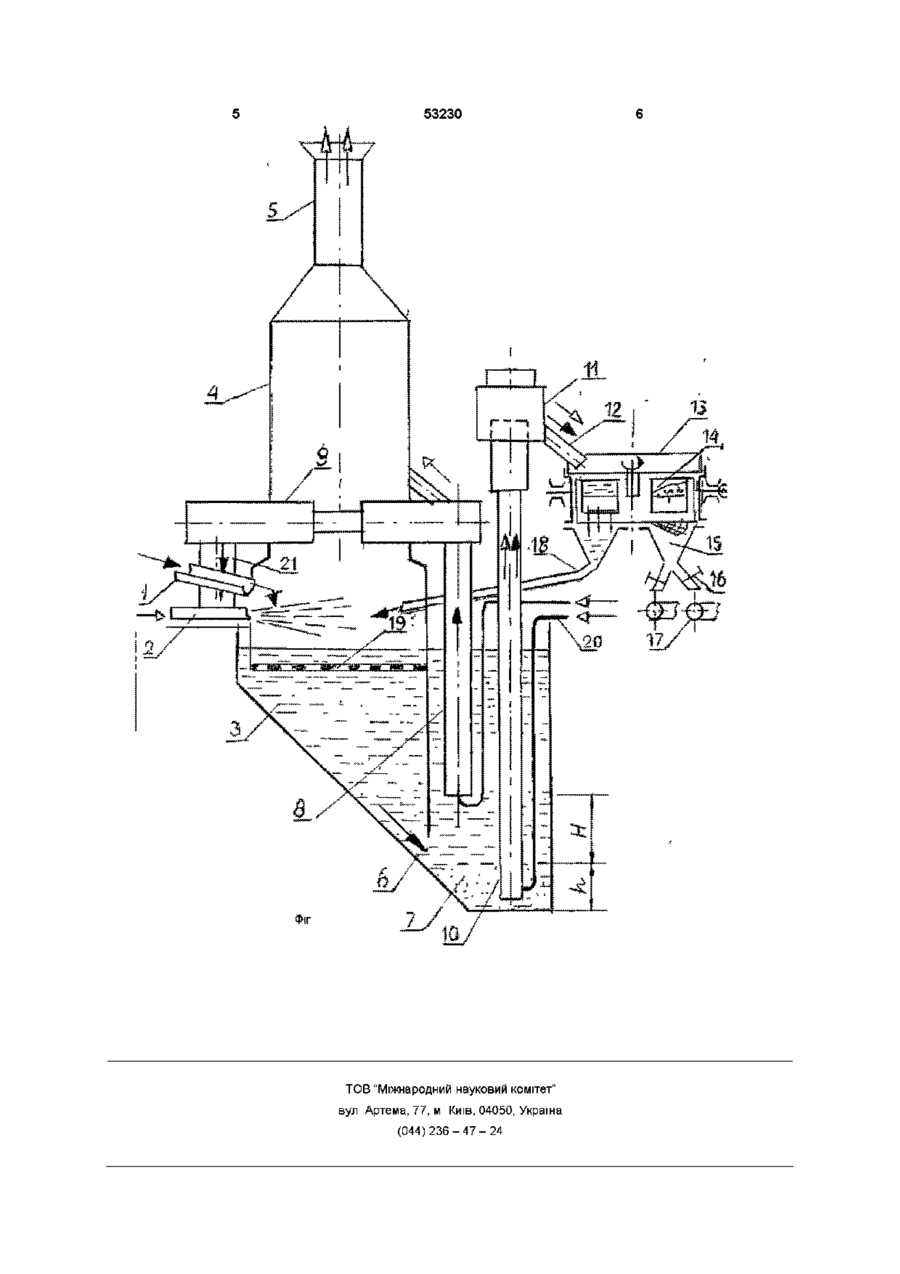

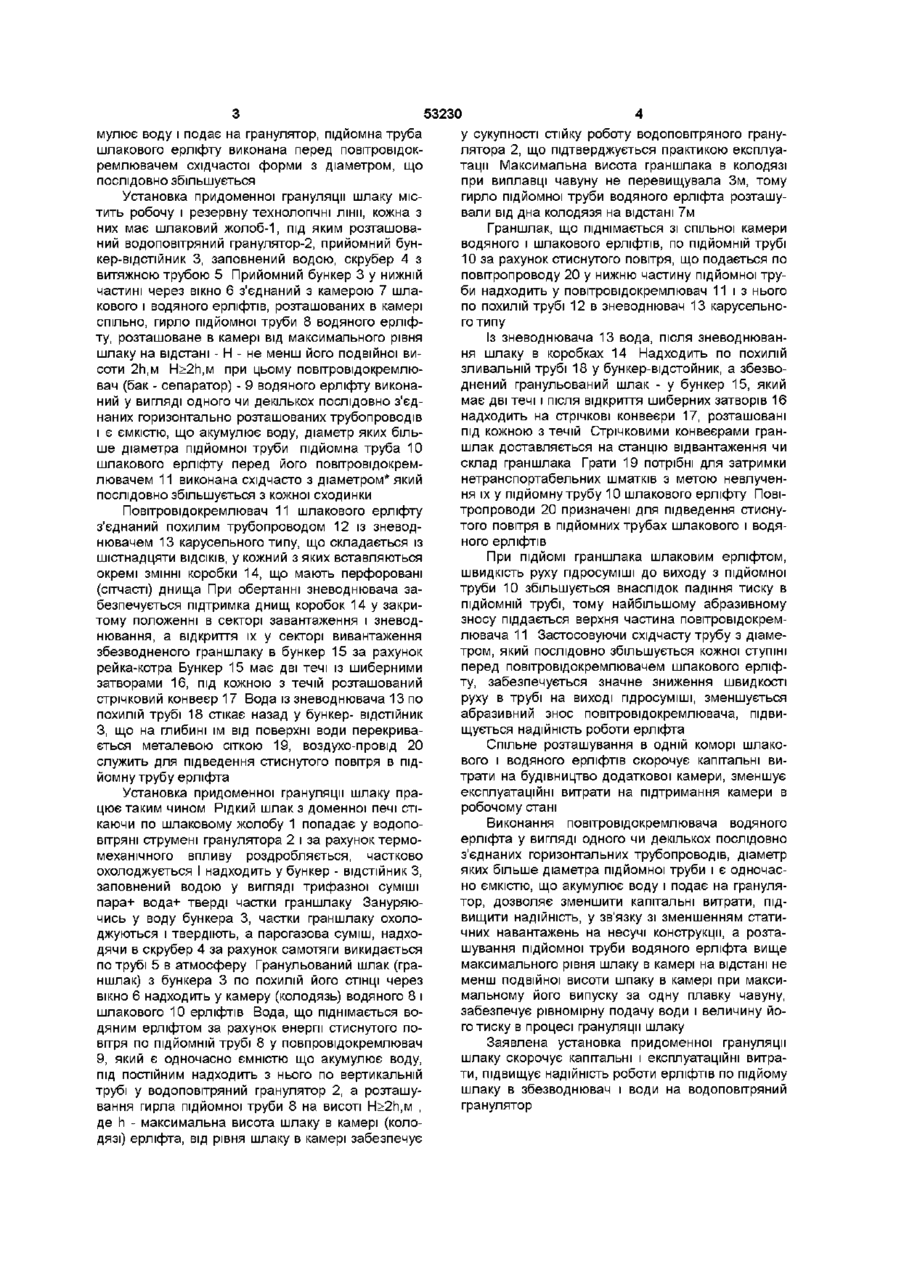

1 Установка придоменної грануляції шлаку, що містить робочу і резервну технологічні лінії, кожна з яких включає пдрогранулятор, приймальний бункер шлаку, зневоднювач шлаку карусельного типу із системою відводу води і вивантаження шлаку на конвеєр, яка відрізняється тим, що шлаковий і водяний ерліфти розташовані в одній камері разом, гирло підйомної труби водяного ерліфта розташоване від максимального рівня шлаку в камері на відстані, не менше подвійної його висоти в камері при максимальній величині випуску шлаку 2 Установка по п 1, яка відрізняється тим, що повітровідокремлювач водяного ерліфта виконаний у вигляді одного чи декількох послідовно з'єднаних горизонтальних трубопроводів, діаметр яких більше діаметра підйомної труби і є одночасно ємкістю, що акумулює воду і подає на гранулятор 3 Установка по п 1, яка відрізняється тим, що підйомна труба шлакового ерліфта виконана східчасто з діаметром, який послідовно збільшується з кожною сходинкою Винахід належить до металурги, а саме до придоменної грануляції шлаків Відома установка придоменної грануляції шлаку, яка має робочу і резервну технологічні лінії, кожна з яких включає пдрогранулятор, прийомний бункер шлаку, камеру з розташованим у ній шлаковим ерліфтом, камеру освітленної води, з'єднану з камерою шлакового ерліфту через водозлив, в якій розташований ерліфт для подачі води в пдрогранулятор, збезводнювач шлаку із системою відводу води в камеру шлакового ерліфта і вивантаження шлаку (А С СРСР №1444315 Кл З 04В 5/02,07 04 87 -15 12 88 Бюл №46) Недоліком даної установки придоменної грануляції шлаку є необхідність будівництва камери освітленної вода для водяного ерліфту, що вимагає додаткових значних капітальних і експлуатаційних витрат Вода, яка поступає через водозлив з камери шлакового ерліфту в камеру освітленної води, в якій розташований водяний ерліфт, захоплює за собою, що ще не встигли осісти на дно бункера, частки шлаку, що знаходяпься в зваженому стані поблизу від поверхневого рівня вода в камері і які, поступово осідаючи на дао камери водяного ерліфту, накопичуються і попадають у підйомну трубу, і потім у гранулятор, зашлаковують його отвору, що викликає припинення робочого процесу пдрогрануляцм шлаку При цьому не забезпечується постійна величина тиску водяного стовпа на гранулятор, через значну довжину трубопроводу і непостійної швидкості руху в ньому води Крім цього при постійному діаметрі підйомної труби шлакового ерліфту відбувається збільшення швидкості руху гідросуміші до виходу и з підйомної труби, унаслідок падіння тиску, що приводить до абразивного, зносу внутрішньої поверхні підйомної труби ерліфта, зменшенню її надійності Задачею даного винаходу є створення установки при доменної грануляції шлаку шляхом підвищення надійності роботи ерліфтів по підйому шлаку в обезводнювач і води на водоповітряний гранулятор Запропонована установка придоменної грануляції шлаку має спільну камеру шлакового і водяного ерліфтів, при цьому гирло підйомної труби водяного ерліфту розташоване вище максимального рівня шлаку в камері на відстані не менше його подвійної висоти, а повітровідокремлювач водяного ерліфту складається з одного чи декількох послідовно з'єднаних горизонтально розташованих трубопроводів, діаметр яких більше діаметра підйомної труби і є одночасно ємкістю, що аку О со сч со ю 53230 мулює воду і подає на гранулятор, підйомна труба шлакового ерліфту виконана перед повітровідокремлювачем східчастої форми з діаметром, що послідовно збільшується Установка придоменної грануляції шлаку містить робочу і резервну технологічні лінії, кожна з них має шлаковий жолоб-1, під яким розташований водоповітряний гранулятор-2, прийомний бункер-відстійник 3, заповнений водою, скрубер 4 з витяжною трубою 5 Прийомний бункер 3 у нижній частині через вікно 6 з'єднаний з камерою 7 шлакового і водяного ерліфтів, розташованих в камері спільно, гирло підйомної труби 8 водяного ерліфту, розташоване в камері від максимального рівня шлаку на відстані - Н - не менш його подвійної висоти 2п,м Н>2п,м при цьому повітровідокремлювач (бак - сепаратор) - 9 водяного ерліфту виконаний у вигляді одного чи декількох послідовно з'єднаних горизонтально розташованих трубопроводів і є ємкістю, що акумулює воду, діаметр яких більше діаметра підйомної труби підйомна труба 10 шлакового ерліфту перед його повітровідокремлювачем 11 виконана східчасто з діаметром* який послідовно збільшується з кожної сходинки Повітровідокремлювач 11 шлакового ерліфтуз'єднаний похилим трубопроводом 12 із зневоднювачем 13 карусельного типу, що складається із шістнадцяти ВІДСІКІВ, у кожний з яких вставляються окремі ЗМІННІ коробки 14, що мають перфоровані (сітчасті) днища При обертанні зневоднювача забезпечується підтримка днищ коробок 14 у закритому положенні в секторі завантаження і зневоднювання, а відкриття їх у секторі вивантаження збезводненого граншлаку в бункер 15 за рахунок рейка-котра Бункер 15 має дві течі із шиберними затворами 16, під кожною з течій розташований стрічковий конвеєр 17 Вода із зневоднювача 13 по похилій трубі 18 стікає назад у бункер- ВІДСТІЙНИК З, що на глибині їм від поверхні води перекривається металевою сіткою 19, воздухо-провід 20 служить для підведення стиснутого повітря в підйомну трубу ерліфта Установка придоменної грануляції шлаку працює таким чином Рідкий шлак з доменної печі стікаючи по шлаковому жолобу 1 попадає у водоповітряні струмені гранулятора 2 і за рахунок термомеханічного впливу роздробляється, частково охолоджується І надходить у бункер - ВІДСТІЙНИК З, заповнений водою у вигляді трифазної суміші пара+ вода+ тверді частки граншлаку Зануряючись у воду бункера 3, частки граншлаку охолоджуються і твердіють, а парогазова суміш, надходячи в скрубер 4 за рахунок самотяги викидається по трубі 5 в атмосферу Гранульований шлак (граншлак) з бункера 3 по похилій його СТІНЦІ через вікно 6 надходить у камеру (колодязь) водяного 8 і шлакового 10 ерліфтів Вода, що піднімається водяним ерліфтом за рахунок енергії стиснутого повітря по ПІДЙОМНІЙ трубі 8 у повпровідокремлювач 9, який є одночасно ємністю що акумулює воду, під постійним надходить з нього по вертикальній трубі у водоповітряний гранулятор 2, а розташування гирла підйомної труби 8 на висоті Н>2п,м , де h - максимальна висота шлаку в камері (колодязі) ерліфта, від рівня шлаку в камері забезпечує у сукупності стійку роботу водоповітряного гранулятора 2, що підтверджується практикою експлуатації Максимальна висота граншлака в колодязі при виплавці чавуну не перевищувала Зм, тому гирло підйомної труби водяного ерліфта розташували від дна колодязя на відстані 7м Граншлак, що піднімається зі спільної камери водяного і шлакового ерліфтів, по ПІДЙОМНІЙ трубі 10 за рахунок стиснутого повітря, що подається по повітропроводу 20 у нижню частину підйомної труби надходить у повітровідокремлювач 11 і з нього по похилій трубі 12 в зневоднювач 13 карусельного типу Із зневоднювача 13 вода, після зневоднювання шлаку в коробках 14 Надходить по похилій зливальній трубі 18 у бункер-відстойник, а збезводнений гранульований шлак - у бункер 15, який має дві течі і після відкриття шиберних затворів 16 надходить на стрічкові конвеєри 17, розташовані під кожною з течій Стрічковими конвеєрами граншлак доставляється на станцію відвантаження чи склад граншлака Грати 19 потрібні для затримки нетранспортабельних шматків з метою невлучення їх у підйомну трубу 10 шлакового ерліфту Повітропроводи 20 призначені для підведення стиснутого повітря в підйомних трубах шлакового і водяного ерліфтів При ПІДЙОМІ граншлака шлаковим ерліфтом, швидкість руху гідросуміші до виходу з підйомної труби 10 збільшується внаслідок падіння тиску в ПІДЙОМНІЙ трубі, тому найбільшому абразивному зносу піддається верхня частина повітровідокремлювача 11 Застосовуючи східчасту трубу з діаметром, який послідовно збільшується кожної ступіні перед повітровідокремлювачем шлакового ерліфту, забезпечується значне зниження швидкості руху в трубі на виході гідросуміші, зменшується абразивний знос повітровідокремлювача, підвищується надійність роботи ерліфта Спільне розташування в одній коморі шлакового і водяного ерліфтів скорочує капітальні витрати на будівництво додаткової камери, зменшує експлуатаційні витрати на підтримання камери в робочому стані Виконання повітровідокремлювача водяного ерліфта у вигляді одного чи декількох послідовно з'єднаних горизонтальних трубопроводів, діаметр яких більше діаметра підйомної труби і є одночасно ємкістю, що акумулює воду і подає на гранулятор, дозволяє зменшити капітальні витрати, підвищити надійність, у зв'язку зі зменшенням статичних навантажень на несучі конструкції, а розташування підйомної труби водяного ерліфта вище максимального рівня шлаку в камері на відстані не менш подвійної висоти шпаку в камері при максимальному його випуску за одну плавку чавуну, забезпечує рівномірну подачу води і величину його тиску в процесі грануляції шлаку Заявлена установка придоменної грануляції шлаку скорочує капітальні і експлуатаційні витрати, підвищує надійність роботи ерліфтів по підйому шлаку в збезводнювач і води на водоповітряний гранулятор 53230 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
