Спосіб виробництва торфу

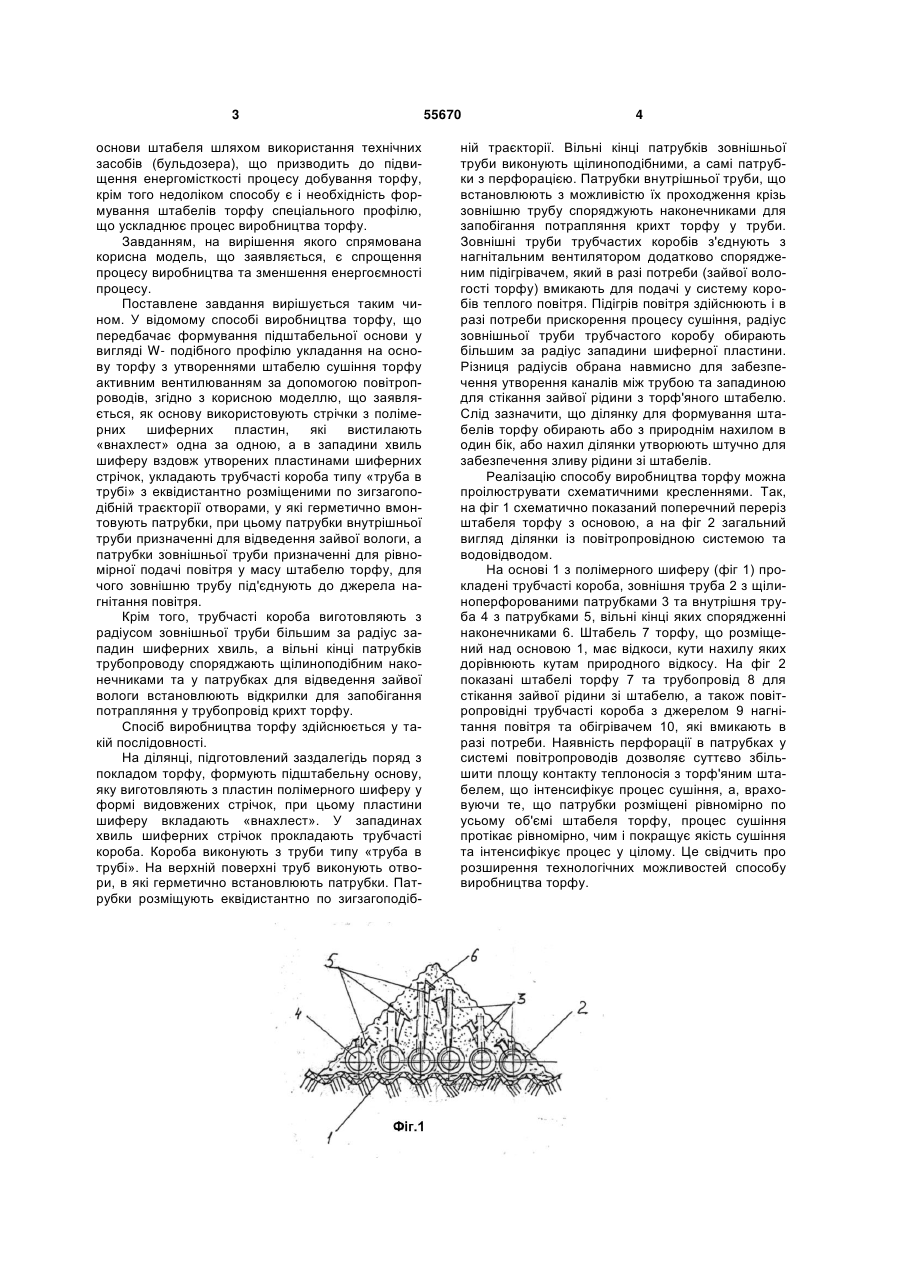

1. Спосіб виробництва торфу, що передбачає формування підштабельної основи у вигляді Wподібного профілю, укладання на основу торфу, з утвореннями штабеля сушіння торфу активним вентилюванням за допомогою повітропроводів, який відрізняється тим, що як основу використовують стрічки з полімерних шиферних пластин, які вистилають "внахльост" одна за одною, а в западини хвиль шиферу вздовж утворених пластинами шиферних стрічок укладають трубчасті короби 3 основи штабеля шляхом використання технічних засобів (бульдозера), що призводить до підвищення енергомісткості процесу добування торфу, крім того недоліком способу є і необхідність формування штабелів торфу спеціального профілю, що ускладнює процес виробництва торфу. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є спрощення процесу виробництва та зменшення енергоємності процесу. Поставлене завдання вирішується таким чином. У відомому способі виробництва торфу, що передбачає формування підштабельної основи у вигляді W- подібного профілю укладання на основу торфу з утвореннями штабелю сушіння торфу активним вентилюванням за допомогою повітропроводів, згідно з корисною моделлю, що заявляється, як основу використовують стрічки з полімерних шиферних пластин, які вистилають «внахлест» одна за одною, а в западини хвиль шиферу вздовж утворених пластинами шиферних стрічок, укладають трубчасті короба типу «труба в трубі» з еквідистантно розміщеними по зигзагоподібній траєкторії отворами, у які герметично вмонтовують патрубки, при цьому патрубки внутрішньої труби призначенні для відведення зайвої вологи, а патрубки зовнішньої труби призначенні для рівномірної подачі повітря у масу штабелю торфу, для чого зовнішню трубу під'єднують до джерела нагнітання повітря. Крім того, трубчасті короба виготовляють з радіусом зовнішньої труби більшим за радіус западин шиферних хвиль, а вільні кінці патрубків трубопроводу споряджають щілиноподібним наконечниками та у патрубках для відведення зайвої вологи встановлюють відкрилки для запобігання потрапляння у трубопровід крихт торфу. Спосіб виробництва торфу здійснюється у такій послідовності. На ділянці, підготовлений заздалегідь поряд з покладом торфу, формують підштабельну основу, яку виготовляють з пластин полімерного шиферу у формі видовжених стрічок, при цьому пластини шиферу вкладають «внахлест». У западинах хвиль шиферних стрічок прокладають трубчасті короба. Короба виконують з труби типу «труба в трубі». На верхній поверхні труб виконують отвори, в які герметично встановлюють патрубки. Патрубки розміщують еквідистантно по зигзагоподіб 55670 4 ній траєкторії. Вільні кінці патрубків зовнішньої труби виконують щілиноподібними, а самі патрубки з перфорацією. Патрубки внутрішньої труби, що встановлюють з можливістю їх проходження крізь зовнішню трубу споряджують наконечниками для запобігання потрапляння крихт торфу у труби. Зовнішні труби трубчастих коробів з'єднують з нагнітальним вентилятором додатково спорядженим підігрівачем, який в разі потреби (зайвої вологості торфу) вмикають для подачі у систему коробів теплого повітря. Підігрів повітря здійснюють і в разі потреби прискорення процесу сушіння, радіус зовнішньої труби трубчастого коробу обирають більшим за радіус западини шиферної пластини. Різниця радіусів обрана навмисно для забезпечення утворення каналів між трубою та западиною для стікання зайвої рідини з торф'яного штабелю. Слід зазначити, що ділянку для формування штабелів торфу обирають або з природнім нахилом в один бік, або нахил ділянки утворюють штучно для забезпечення зливу рідини зі штабелів. Реалізацію способу виробництва торфу можна проілюструвати схематичними кресленнями. Так, на фіг 1 схематично показаний поперечний переріз штабеля торфу з основою, а на фіг 2 загальний вигляд ділянки із повітропровідною системою та водовідводом. На основі 1 з полімерного шиферу (фіг 1) прокладені трубчасті короба, зовнішня труба 2 з щілиноперфорованими патрубками 3 та внутрішня труба 4 з патрубками 5, вільні кінці яких спорядженні наконечниками 6. Штабель 7 торфу, що розміщений над основою 1, має відкоси, кути нахилу яких дорівнюють кутам природного відкосу. На фіг 2 показані штабелі торфу 7 та трубопровід 8 для стікання зайвої рідини зі штабелю, а також повітропровідні трубчасті короба з джерелом 9 нагнітання повітря та обігрівачем 10, які вмикають в разі потреби. Наявність перфорації в патрубках у системі повітропроводів дозволяє суттєво збільшити площу контакту теплоносія з торф'яним штабелем, що інтенсифікує процес сушіння, а, враховуючи те, що патрубки розміщені рівномірно по усьому об'ємі штабеля торфу, процес сушіння протікає рівномірно, чим і покращує якість сушіння та інтенсифікує процес у цілому. Це свідчить про розширення технологічних можливостей способу виробництва торфу. 5 Комп’ютерна верстка Д. Шеверун 55670 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
