Качановідокремлювальний апарат
Номер патенту: 56258
Опубліковано: 10.01.2011
Автори: Завірюха Микола Володимирович, Ракул Олександр Іванович, Бондаренко Олександр Володимирович
Формула / Реферат
1. Качановідокремлювальний апарат, який складається з двох протягувальних вальців, над якими ярусно встановлено стриперні пластини та зірочки з нескінченними ланцюгами, який відрізняється тим, що вводять в зону відокремлення качана крутного моменту нескінченні ланцюги, які рухаються в різні сторони.
2. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що над стриперними пластинами ярусно встановлено дві зірочки з двома нескінченними ланцюгами, які попарно з'єднані прогумованим матеріалом.
3. Качановідокремлювальний апарат за п. 1, який відрізняється тим, що апарат має одну гілку ланцюгів з подавальними лапками.
Текст

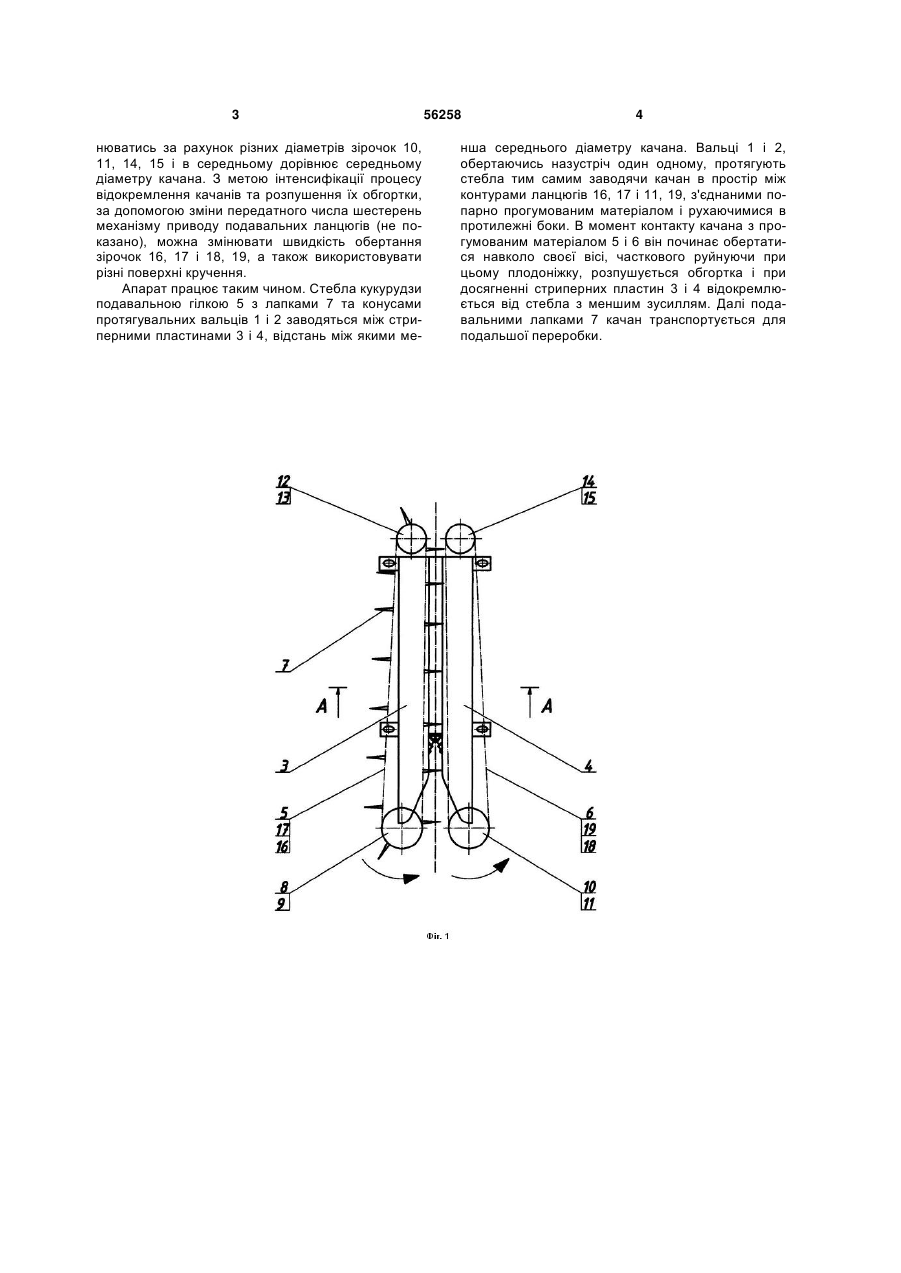

1. Качановідокремлювальний апарат, який складається з двох протягувальних вальців, над якими ярусно встановлено стриперні пластини та 3 нюватись за рахунок різних діаметрів зірочок 10, 11, 14, 15 і в середньому дорівнює середньому діаметру качана. З метою інтенсифікації процесу відокремлення качанів та розпушення їх обгортки, за допомогою зміни передатного числа шестерень механізму приводу подавальних ланцюгів (не показано), можна змінювати швидкість обертання зірочок 16, 17 і 18, 19, а також використовувати різні поверхні кручення. Апарат працює таким чином. Стебла кукурудзи подавальною гілкою 5 з лапками 7 та конусами протягувальних вальців 1 і 2 заводяться між стриперними пластинами 3 і 4, відстань між якими ме 56258 4 нша середнього діаметру качана. Вальці 1 і 2, обертаючись назустріч один одному, протягують стебла тим самим заводячи качан в простір між контурами ланцюгів 16, 17 і 11, 19, з'єднаними попарно прогумованим матеріалом і рухаючимися в протилежні боки. В момент контакту качана з прогумованим матеріалом 5 і 6 він починає обертатися навколо своєї вісі, часткового руйнуючи при цьому плодоніжку, розпушується обгортка і при досягненні стриперних пластин 3 і 4 відокремлюється від стебла з меншим зусиллям. Далі подавальними лапками 7 качан транспортується для подальшої переробки. 5 Комп’ютерна верстка М. Ломалова 56258 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSnapping unit
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych, Zaviriukha Mykola Volodymyrovych
Назва патенту російськоюПочаткоотделяющий аппарат
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович, Завирюха Николай Владимирович
МПК / Мітки
МПК: A01D 45/02
Мітки: апарат, качановідокремлювальний
Код посилання
<a href="https://ua.patents.su/3-56258-kachanovidokremlyuvalnijj-aparat.html" target="_blank" rel="follow" title="База патентів України">Качановідокремлювальний апарат</a>
