Пристрій для охолодження робочої зони вальцевого верстата

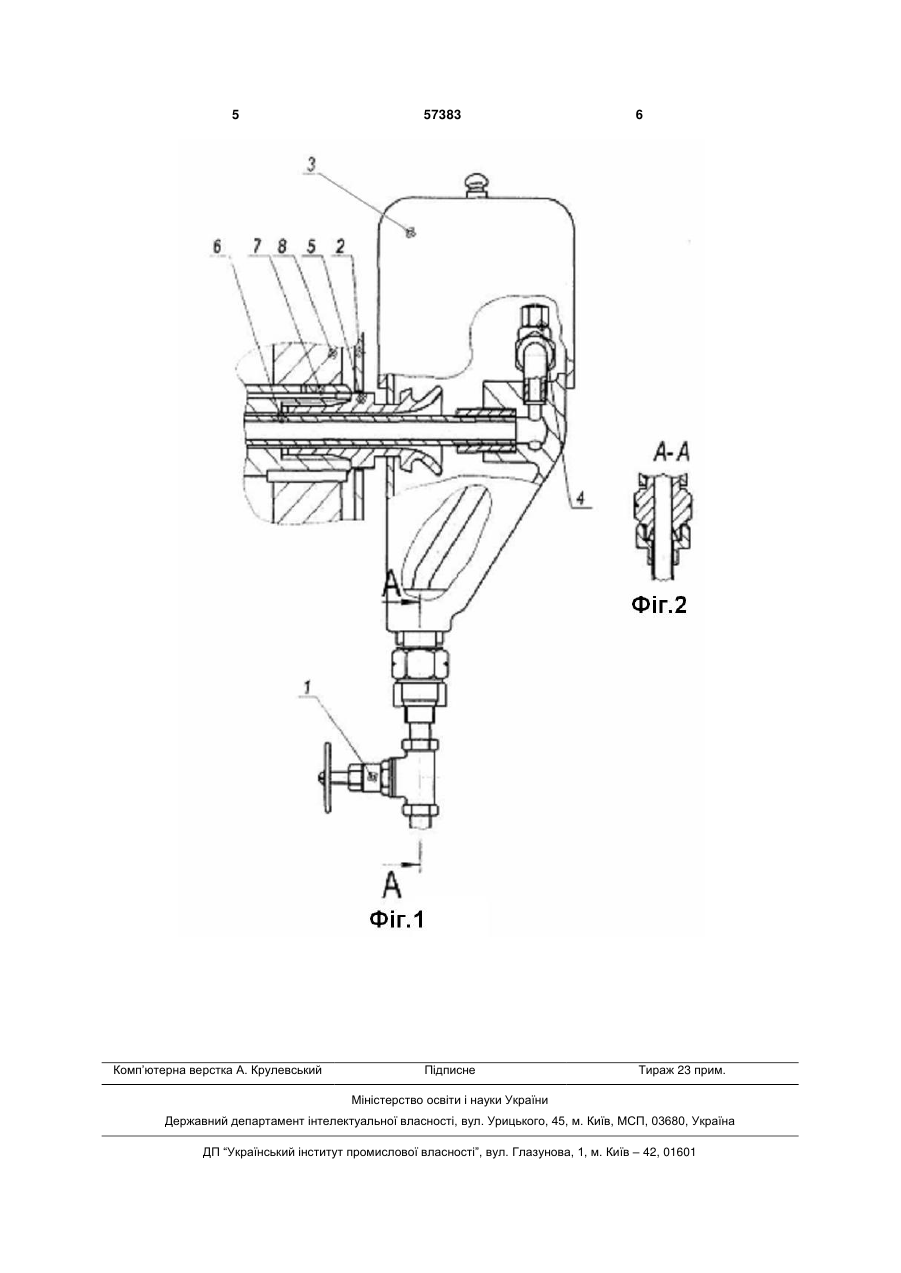

1. Пристрій для охолодження робочої зони вальцевого верстата, який відрізняється тим, що вальці вальцевого верстата, які швидко обертаються, додатково обладнані пристроєм, який складається з корпуса, прикріпленого до картера 3 дається зі станини, двох вальців із зубчатою передачею, живильних валиків, механізму регулювання живлення, двох механізмів вирівнювання й настроювання рухливого вальця з амортизатором, механізму відвала рухливого вальця, щитка живильної коробки із системою важелів, пневмоприймача (бункера для виводу продукту), щіток, нижньої і верхньої дверцят, капота, привода, приладів пуску й блокування. Валець, виконаний у вигляді чавунного робочого барабана, зовнішня поверхня якого загартована, і двох сталевих півосей, запресованих у барабан. Вальці в станині встановлені на роликових підшипниках. Швидкообертовий валець змонтований у нерухомих опорах; повільнообертальний може переміщатися, що забезпечує регулювання зазору між вальцями, привал і відвал вальців і проходження між ними твердих сторонніх предметів. Очищають вальці щітками. Вальці, налагоджують на паралельність червячногвинтовими механізмами. Один оберт маховика відповідає зближенню вальців на 0,28 мм. Паралельне зближення (доведення) вальців проводять ексцентриковим механізмом. Один оберт маховика відповідає зближенню вальців, що мелють, на 0,072 мм. Недоліком даного верстату є відсутність системи охолодження, що приводить до перегріву продукту у робочій зоні і втрати ним товарної якості. Верстат вальцевий А1-БЗ-2Н1, що призначений для подрібнення зерна й проміжних продуктів розмелу пшениці, відрізняється тим, що має пристрій охолодження вальців вальцевого верстата, які швидко обертаються і складається з корпуса, прикріпленого до картера кожуха міжвальцевої передачі й консольної трубки, жорстко укріпленої в корпусі та всередині корпусу, у магістралі, що підводить воду, й застосовується в складі комплекту устаткування на борошномельних підприємствах зі збільшеним виходом борошна високих сортів. Виникаюча від тертя вальців і продукту теплова енергія виділяється водою через пристрій охолодження. При нормальній роботі системи температура вальця, що швидко обертається не повинна перевищувати 60°С. При цій температурі вальців забезпечується збереження в продукті вологи, що практично виключає висихання оболонки й сприяє підвищенню якості (сортності) борошна й зменшує 57383 4 засміченість сит розсівів. Пропонується підвести воду до вальців вальцевого верстата А1-БЗ-2Н, з метою зниження температури як самих вальців, так і вихідного продукту - борошна та крупок. При охолодженні вальців мають місце процеси передачі теплоти від одного середовища (здрібнених крупок) до іншого середовища (води) через розділяючу їх стінку (циліндр вальця), тобто процеси теплопередачі. При теплопередачі тепло послідовно переноситься спочатку від крупок, до стінки за рахунок конвективного теплообміну, потім шляхом теплопровідності через стінку (валець) і, нарешті, знову за рахунок конвективного теплообміну від поверхні вальця до теплоносія, що відбирає тепло (вода). Пристрій охолодження вальців (Фіг. 1, 2), що швидко обертаються складається з корпуса 2, прикріпленого до картера кожуха міжвальцевої передачі й консольної трубки 6, жорстко укріпленої в корпусі. Усередині корпусу, у магістралі, що підводить воду, змонтований корковий кран 4, що відкриває й закриває подачу води у внутрішню порожнину вальця. Система охолодження вальців працює таким чином. Вода, подана централізовано, через вентиль 1, кран корковий та консольну трубу, що проходить всередині насадки 5, яка в свою чергу вгвинчена в цапфу вальця 7 потрапляє всередину вальця. Таким чином вода в середині вальця охолоджує робочу поверхню самого вальця, а також продукт подрібнення (3 - кришка системи охолодження; 8 - шестерня). Відвід води з вальця в корпус забезпечує насадка, вкручена в різьбовий отвір цапфи. При заміні вальців подача води перекривається вентилем, укріпленим на вертикальній трубі, що підводить воду. Завдяки даному вдосконаленню якість борошна підвищується, оскільки борошно менше нагрівається і наявні в ньому білки не денатуруються, за рахунок чого таке борошно покращує технологічний процес виготовлення хлібобулочних виробів з нього. Внаслідок цього ціна такого борошна підвищується. Також, при підведенні води до вальців, збільшується термін роботи вальців, зменшується кількість ремонтів вальців, збільшується час експлуатації підшипників. Дане вдосконалення й приводить до вдосконалення технологічної лінії виробництва борошна. 5 Комп’ютерна верстка А. Крулевський 57383 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
