Пристрій для виготовлення тонкодисперсних часток з гірської породи типу базальту

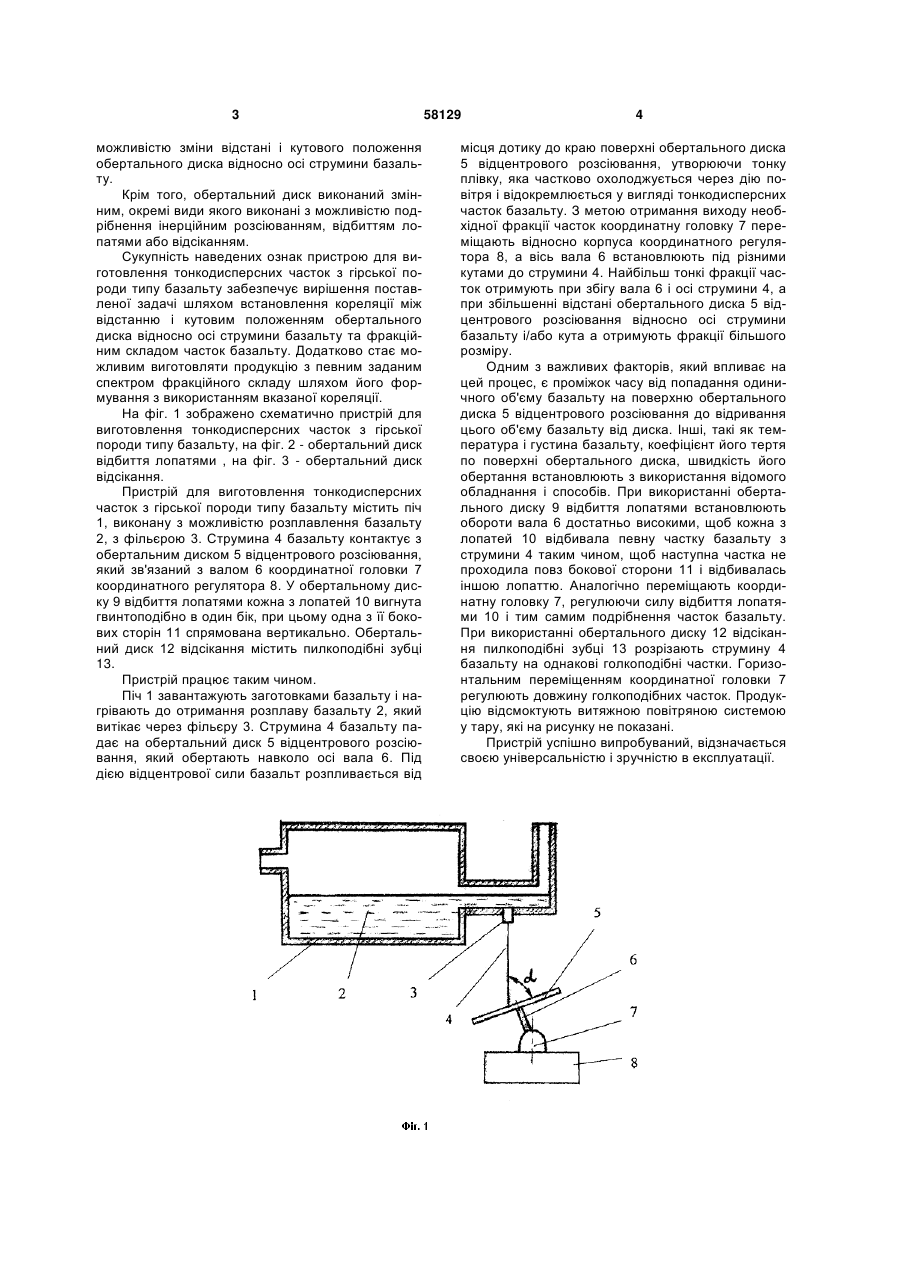

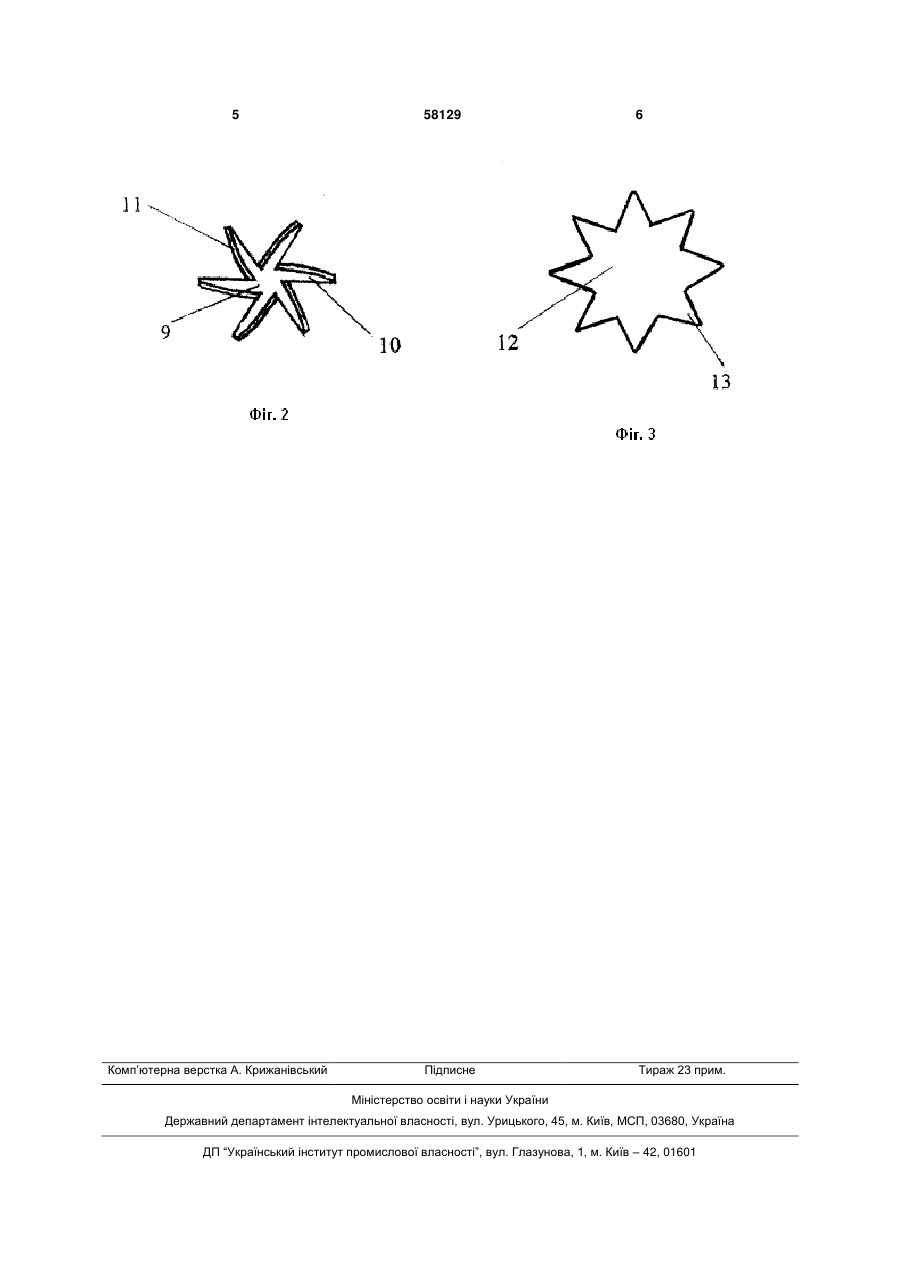

1. Пристрій для виготовлення тонкодисперсних часток з гірської породи типу базальту, який містить піч, виконану з можливістю розплавлення гірської породи типу базальту, з фільєрою, обертальний диск, виконаний як подрібнювач струмини 3 можливістю зміни відстані і кутового положення обертального диска відносно осі струмини базальту. Крім того, обертальний диск виконаний змінним, окремі види якого виконані з можливістю подрібнення інерційним розсіюванням, відбиттям лопатями або відсіканням. Сукупність наведених ознак пристрою для виготовлення тонкодисперсних часток з гірської породи типу базальту забезпечує вирішення поставленої задачі шляхом встановлення кореляції між відстанню і кутовим положенням обертального диска відносно осі струмини базальту та фракційним складом часток базальту. Додатково стає можливим виготовляти продукцію з певним заданим спектром фракційного складу шляхом його формування з використанням вказаної кореляції. На фіг. 1 зображено схематично пристрій для виготовлення тонкодисперсних часток з гірської породи типу базальту, на фіг. 2 - обертальний диск відбиття лопатями , на фіг. 3 - обертальний диск відсікання. Пристрій для виготовлення тонкодисперсних часток з гірської породи типу базальту містить піч 1, виконану з можливістю розплавлення базальту 2, з фільєрою 3. Струмина 4 базальту контактує з обертальним диском 5 відцентрового розсіювання, який зв'язаний з валом 6 координатної головки 7 координатного регулятора 8. У обертальному диску 9 відбиття лопатями кожна з лопатей 10 вигнута гвинтоподібно в один бік, при цьому одна з її бокових сторін 11 спрямована вертикально. Обертальний диск 12 відсікання містить пилкоподібні зубці 13. Пристрій працює таким чином. Піч 1 завантажують заготовками базальту і нагрівають до отримання розплаву базальту 2, який витікає через фільєру 3. Струмина 4 базальту падає на обертальний диск 5 відцентрового розсіювання, який обертають навколо осі вала 6. Під дією відцентрової сили базальт розпливається від 58129 4 місця дотику до краю поверхні обертального диска 5 відцентрового розсіювання, утворюючи тонку плівку, яка частково охолоджується через дію повітря і відокремлюється у вигляді тонкодисперсних часток базальту. З метою отримання виходу необхідної фракції часток координатну головку 7 переміщають відносно корпуса координатного регулятора 8, а вісь вала 6 встановлюють під різними кутами до струмини 4. Найбільш тонкі фракції часток отримують при збігу вала 6 і осі струмини 4, а при збільшенні відстані обертального диска 5 відцентрового розсіювання відносно осі струмини базальту і/або кута а отримують фракції більшого розміру. Одним з важливих факторів, який впливає на цей процес, є проміжок часу від попадання одиничного об'єму базальту на поверхню обертального диска 5 відцентрового розсіювання до відривання цього об'єму базальту від диска. Інші, такі як температура і густина базальту, коефіцієнт його тертя по поверхні обертального диска, швидкість його обертання встановлюють з використання відомого обладнання і способів. При використанні обертального диску 9 відбиття лопатями встановлюють обороти вала 6 достатньо високими, щоб кожна з лопатей 10 відбивала певну частку базальту з струмини 4 таким чином, щоб наступна частка не проходила повз бокової сторони 11 і відбивалась іншою лопаттю. Аналогічно переміщають координатну головку 7, регулюючи силу відбиття лопатями 10 і тим самим подрібнення часток базальту. При використанні обертального диску 12 відсікання пилкоподібні зубці 13 розрізають струмину 4 базальту на однакові голкоподібні частки. Горизонтальним переміщенням координатної головки 7 регулюють довжину голкоподібних часток. Продукцію відсмоктують витяжною повітряною системою у тару, які на рисунку не показані. Пристрій успішно випробуваний, відзначається своєю універсальністю і зручністю в експлуатації. 5 Комп’ютерна верстка А. Крижанівський 58129 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
