Пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей

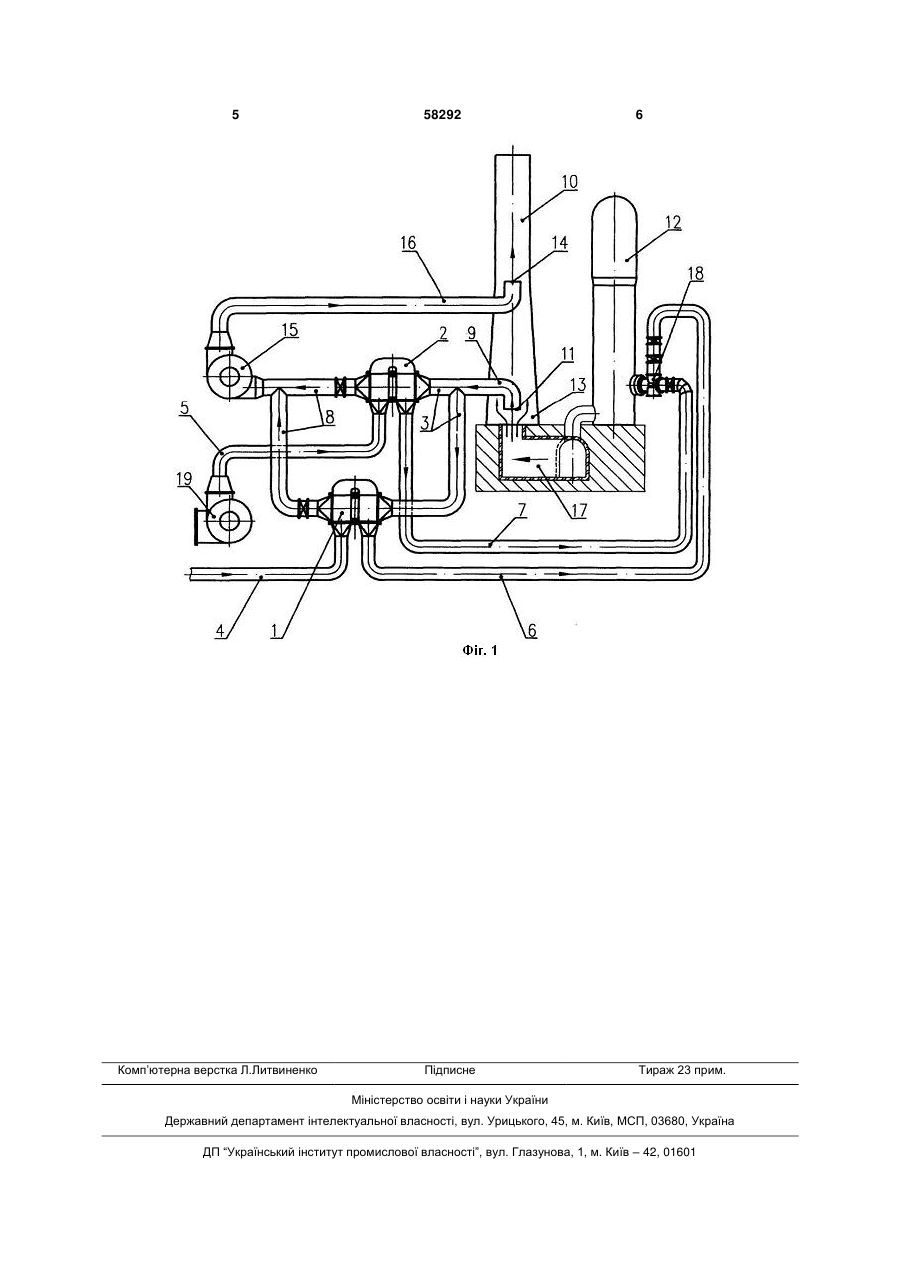

1. Пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей, що містить трубопроводи гарячих відхідних газів з встановленими на них теплообмінниками підігріву газового 3 встановленими на них теплообмінниками підігріву газового палива і повітря, трубопроводи підведення холодних газового палива і повітря, трубопроводи відведення нагрітих газового палива і повітря від теплообмінників, збірні трубопроводи підведення гарячих і відведення охолоджених відхідних газів від теплообмінників в димову трубу. Недоліком прототипу є необхідність подання гарячих відхідних газів повітронагрівачів в теплообмінники з надмірним тиском, що вимагає забезпечення герметичності димових лежаків. Герметичність димових лежаків звичайно забезпечується реконструкцією димового тракту з винесенням його з землі або фундаментів та замкненням в газонепроникний металевий кожух, що не завжди можна здійснити в умовах діючого підприємства. В основу корисної моделі поставлена задача удосконалити пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей шляхом зміни в пристрої розміщення трубопроводів подання відхідних газів повітронагрівачів в теплообмінники і створення розрідження в теплообмінниках за рахунок обладнання пристрою засобом створення розрідження. Це забезпечує герметичність тракту відведення відхідних газів, підвищує коефіцієнт корисної дії пристрою, дозволяє уникнути високих витрат, пов'язаних із спорудою виносного лежака. Поставлена задача вирішується тим, що в пристрої для утилізації тепла відхідних газів повітронагрівачів доменних печей, що містить трубопроводи гарячих відхідних газів з встановленими на них теплообмінниками підігріву газового палива і повітря, трубопроводи підведення та відведення газового палива і повітря до теплообмінників підігріву газового палива і повітря, збірні трубопроводи підведення гарячих і відведення охолоджених відхідних газів та димову трубу, згідно корисної моделі, вхідний отвір збірного трубопроводу гарячих відхідних газів розміщений в основі димової труби, а вихідний отвір збірного трубопроводу відведення охолоджених відхідних газів розміщений у верхній частині димової труби, при цьому на збірному трубопроводі відведення охолоджених відхідних газів в димову трубу встановлений засіб створення розрідження. Крім того, як засіб створення розрідження встановлений димосос. Причинно-наслідковий зв'язок між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, що досягається, полягає в наступному. Розміщення вхідного отвору збірного трубопроводу підведення гарячих відхідних газів в основі димової труби, а вихідного отвору збірного трубопроводу відведення охолоджених відхідних газів у верхній частині димової труби дозволяє змінити подачу гарячих відхідних газів в теплообмінники і забезпечити герметичність тракту відведення від 58292 4 хідних газів. Це дозволяє уникнути високих витрат, пов'язаних з спорудою виносного лежака. Встановлення на збірному трубопроводі відведення охолоджених відхідних газів димососа забезпечує створення розрідження в трубопроводах відведення охолоджених відхідних газів повітронагрівачів доменних печей після теплообмінників нагріву газового палива і повітря. Це дозволяє подолати опір теплообмінників, виключає просочування відхідних газів в атмосферу, підвищує коефіцієнт корисної дії пристрою. Пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей схематично представлений на фіг. 1. Пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей складається з теплообмінників підігріву газового палива 1 і повітря 2, встановлених на трубопроводах 3 гарячих відхідних газів повітронагрівачів 12 доменних печей, трубопроводів підведення холодних газового палива 4 і повітря 5, а також трубопроводів відведення нагрітих газового палива 6 і повітря 7 від теплообмінників 1 і 2. Пристрій містить також трубопроводи 8 відведення охолоджених відхідних газів від теплообмінників в димову трубу 10. Вхідний отвір 11 збірного трубопроводу підведення 9 гарячих відхідних газів розміщений в основі 13 димової труби 10, а вихідний отвір 14 збірного трубопроводу відведення 16 охолоджених відхідних газів розміщений у верхній частині димової труби, при цьому на збірному 16 трубопроводі відведення охолоджених відхідних газів в димову трубу 10 встановлений димосос 15. Пристрій для утилізації тепла відхідних газів повітронагрівачів доменних печей працює таким чином. Відхідні гази повітронагрівачів 12 розділяють на два потоки, один прямує в теплообмінник підігріву газового палива, інший - в теплообмінник підігріву повітря, що йде на горіння. Холодне газове паливо подається в теплообмінник 1 його підігріву по трубопроводу 4 і після теплообмінника з температурою 180° С подається по трубопроводу 6 до пальників 18 повітронагрівача 12. Холодне повітря горіння централізованим вентилятором 19 подається в теплообмінник 2 і після теплообмінника 2 з температурою 180° С подається по трубопроводах 7 до пальників 18 повітронагрівача 12. Гарячі відхідні гази повітронагрівачів доменних печей, що відбирають в основі 13 димової труби 10 повітронагрівачів, пропускають через теплообмінники підігріву газового палива та повітря з використанням розрідження, створюваного димососом 15, і далі відпрацьовані охолоджені відхідні гази викидаються у верхню частину димової труби. При цьому тиск в існуючому лежаку 17 зберігається на існуючому рівні, отже, не потрібна реконструкція підземних лежаків. 5 Комп’ютерна верстка Л.Литвиненко 58292 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
