Спосіб розширення зони обслуговування безпроводової системи доступу до інформаційних ресурсів з одночастотною модуляцією

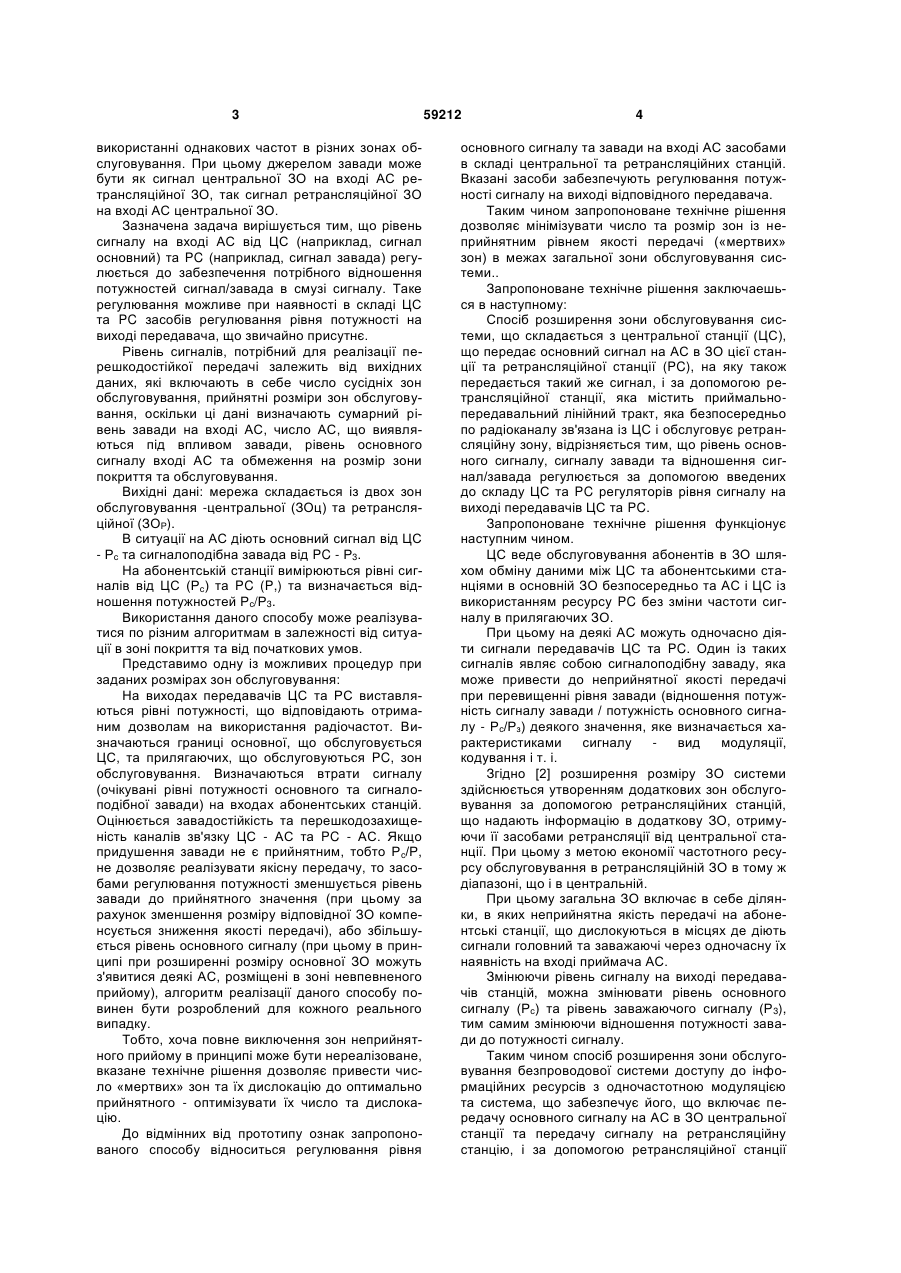

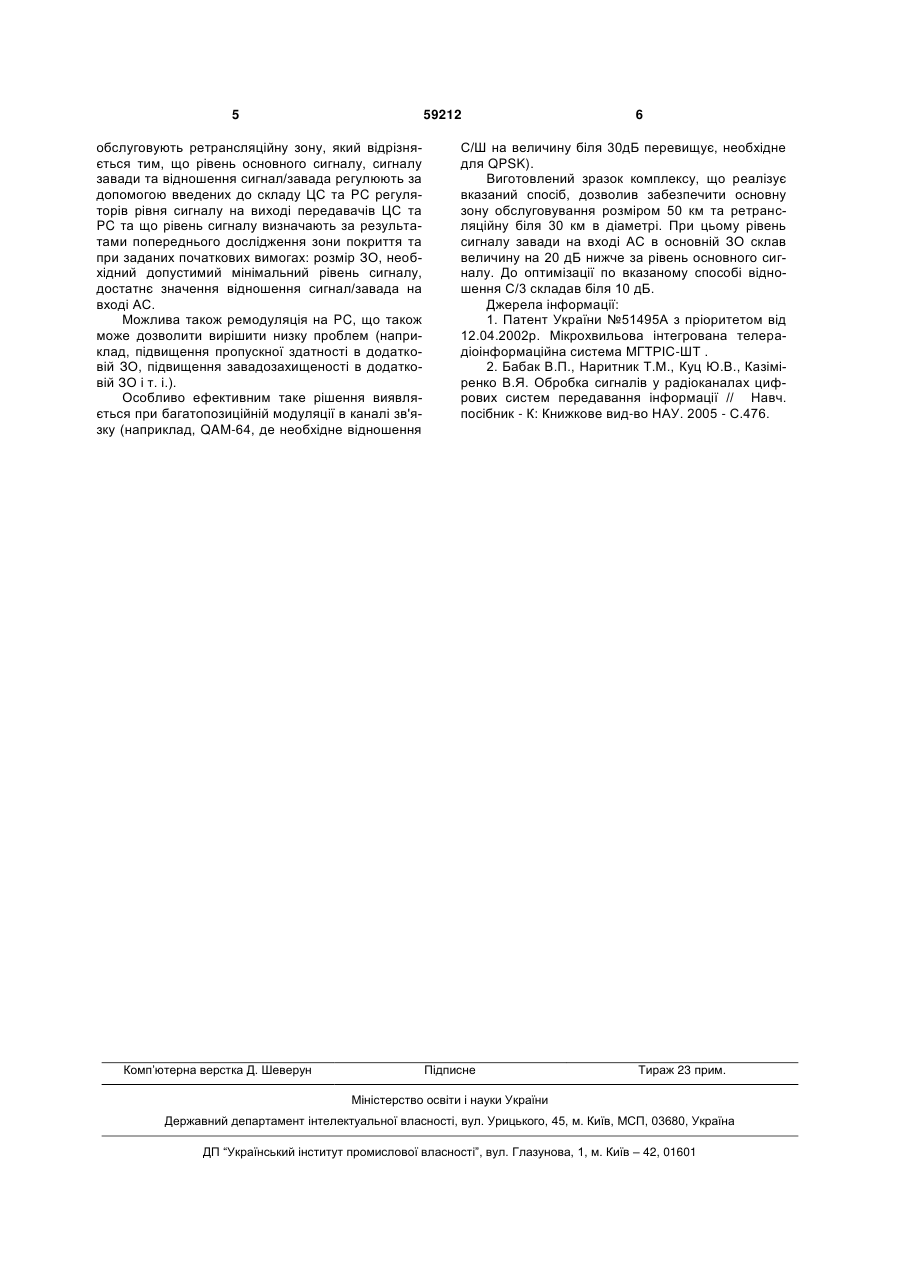

1. Спосіб розширення зони обслуговування безпроводової системи доступу до інформаційних ресурсів з одночастотною модуляцією, що включає передачу основного сигналу на абонентську станцію в зоні обслуговування центральної станції та передачу сигналу на ретрансляційну станцію, а також обслуговування ретрансляційної зони за 3 використанні однакових частот в різних зонах обслуговування. При цьому джерелом завади може бути як сигнал центральної ЗО на вході АС ретрансляційної ЗО, так сигнал ретрансляційної ЗО на вході АС центральної ЗО. Зазначена задача вирішується тим, що рівень сигналу на вході АС від ЦС (наприклад, сигнал основний) та PC (наприклад, сигнал завада) регулюється до забезпечення потрібного відношення потужностей сигнал/завада в смузі сигналу. Таке регулювання можливе при наявності в складі ЦС та PC засобів регулювання рівня потужності на виході передавача, що звичайно присутнє. Рівень сигналів, потрібний для реалізації перешкодостійкої передачі залежить від вихідних даних, які включають в себе число сусідніх зон обслуговування, прийнятні розміри зон обслуговування, оскільки ці дані визначають сумарний рівень завади на вході АС, число АС, що виявляються під впливом завади, рівень основного сигналу вході АС та обмеження на розмір зони покриття та обслуговування. Вихідні дані: мережа складається із двох зон обслуговування -центральної (ЗОц) та ретрансляційної (ЗОР). В ситуації на АС діють основний сигнал від ЦС - Рс та сигналоподібна завада від PC - Р3. На абонентській станції вимірюються рівні сигналів від ЦС (Рс) та PC (P,) та визначається відношення потужностей Рс/Р3. Використання даного способу може реалізуватися по різним алгоритмам в залежності від ситуації в зоні покриття та від початкових умов. Представимо одну із можливих процедур при заданих розмірах зон обслуговування: На виходах передавачів ЦС та РС виставляються рівні потужності, що відповідають отриманим дозволам на використання радіочастот. Визначаються границі основної, що обслуговується ЦС, та прилягаючих, що обслуговуються PC, зон обслуговування. Визначаються втрати сигналу (очікувані рівні потужності основного та сигналоподібної завади) на входах абонентських станцій. Оцінюється завадостійкість та перешкодозахищеність каналів зв'язку ЦС - АС та PC - АС. Якщо придушення завади не є прийнятним, тобто Рс/Р, не дозволяє реалізувати якісну передачу, то засобами регулювання потужності зменшується рівень завади до прийнятного значення (при цьому за рахунок зменшення розміру відповідної ЗО компенсується зниження якості передачі), або збільшується рівень основного сигналу (при цьому в принципі при розширенні розміру основної ЗО можуть з'явитися деякі АС, розміщені в зоні невпевненого прийому), алгоритм реалізації даного способу повинен бути розроблений для кожного реального випадку. Тобто, хоча повне виключення зон неприйнятного прийому в принципі може бути нереалізоване, вказане технічне рішення дозволяє привести число «мертвих» зон та їх дислокацію до оптимально прийнятного - оптимізувати їх число та дислокацію. До відмінних від прототипу ознак запропонованого способу відноситься регулювання рівня 59212 4 основного сигналу та завади на вході АС засобами в складі центральної та ретрансляційних станцій. Вказані засоби забезпечують регулювання потужності сигналу на виході відповідного передавача. Таким чином запропоноване технічне рішення дозволяє мінімізувати число та розмір зон із неприйнятним рівнем якості передачі («мертвих» зон) в межах загальної зони обслуговування системи.. Запропоноване технічне рішення заключаешься в наступному: Спосіб розширення зони обслуговування системи, що складається з центральної станції (ЦС), що передає основний сигнал на АС в ЗО цієї станції та ретрансляційної станції (PC), на яку також передається такий же сигнал, і за допомогою ретрансляційної станції, яка містить приймальнопередавальний лінійний тракт, яка безпосередньо по радіоканалу зв'язана із ЦС і обслуговує ретрансляційну зону, відрізняється тим, що рівень основного сигналу, сигналу завади та відношення сигнал/завада регулюється за допомогою введених до складу ЦС та PC регуляторів рівня сигналу на виході передавачів ЦС та PC. Запропоноване технічне рішення функціонує наступним чином. ЦС веде обслуговування абонентів в ЗО шляхом обміну даними між ЦС та абонентськими станціями в основній ЗО безпосередньо та АС і ЦС із використанням ресурсу PC без зміни частоти сигналу в прилягаючих ЗО. При цьому на деякі АС можуть одночасно діяти сигнали передавачів ЦС та PC. Один із таких сигналів являє собою сигналоподібну заваду, яка може привести до неприйнятної якості передачі при перевищенні рівня завади (відношення потужність сигналу завади / потужність основного сигналу - Рс/Рз) деякого значення, яке визначається характеристиками сигналу вид модуляції, кодування і т. і. Згідно [2] розширення розміру ЗО системи здійснюється утворенням додаткових зон обслуговування за допомогою ретрансляційних станцій, що надають інформацію в додаткову ЗО, отримуючи її засобами ретрансляції від центральної станції. При цьому з метою економії частотного ресурсу обслуговування в ретрансляційній ЗО в тому ж діапазоні, що і в центральній. При цьому загальна ЗО включає в себе ділянки, в яких неприйнятна якість передачі на абонентські станції, що дислокуються в місцях де діють сигнали головний та заважаючі через одночасну їх наявність на вході приймача АС. Змінюючи рівень сигналу на виході передавачів станцій, можна змінювати рівень основного сигналу (Рс) та рівень заважаючого сигналу (Р3), тим самим змінюючи відношення потужності завади до потужності сигналу. Таким чином спосіб розширення зони обслуговування безпроводової системи доступу до інформаційних ресурсів з одночастотною модуляцією та система, що забезпечує його, що включає передачу основного сигналу на АС в ЗО центральної станції та передачу сигналу на ретрансляційну станцію, і за допомогою ретрансляційної станції 5 59212 обслуговують ретрансляційну зону, який відрізняється тим, що рівень основного сигналу, сигналу завади та відношення сигнал/завада регулюють за допомогою введених до складу ЦС та PC регуляторів рівня сигналу на виході передавачів ЦС та PC та що рівень сигналу визначають за результатами попереднього дослідження зони покриття та при заданих початкових вимогах: розмір ЗО, необхідний допустимий мінімальний рівень сигналу, достатнє значення відношення сигнал/завада на вході АС. Можлива також ремодуляція на PC, що також може дозволити вирішити низку проблем (наприклад, підвищення пропускної здатності в додатковій ЗО, підвищення завадозахищеності в додатковій ЗО і т. і.). Особливо ефективним таке рішення виявляється при багатопозиційній модуляції в каналі зв'язку (наприклад, QAM-64, де необхідне відношення Комп’ютерна верстка Д. Шеверун 6 С/Ш на величину біля 30дБ перевищує, необхідне для QPSK). Виготовлений зразок комплексу, що реалізує вказаний спосіб, дозволив забезпечити основну зону обслуговування розміром 50 км та ретрансляційну біля 30 км в діаметрі. При цьому рівень сигналу завади на вході АС в основній ЗО склав величину на 20 дБ нижче за рівень основного сигналу. До оптимізації по вказаному способі відношення С/3 складав біля 10 дБ. Джерела інформації: 1. Патент України №51495А з пріоритетом від 12.04.2002р. Мікрохвильова інтегрована телерадіоінформаційна система МГТРІС-ШТ . 2. Бабак В.П., Наритник Т.М., Куц Ю.В., Казіміренко В.Я. Обробка сигналів у радіоканалах цифрових систем передавання інформації // Навч. посібник - К: Книжкове вид-во НАУ. 2005 - С.476. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
