Змішувач-активатор

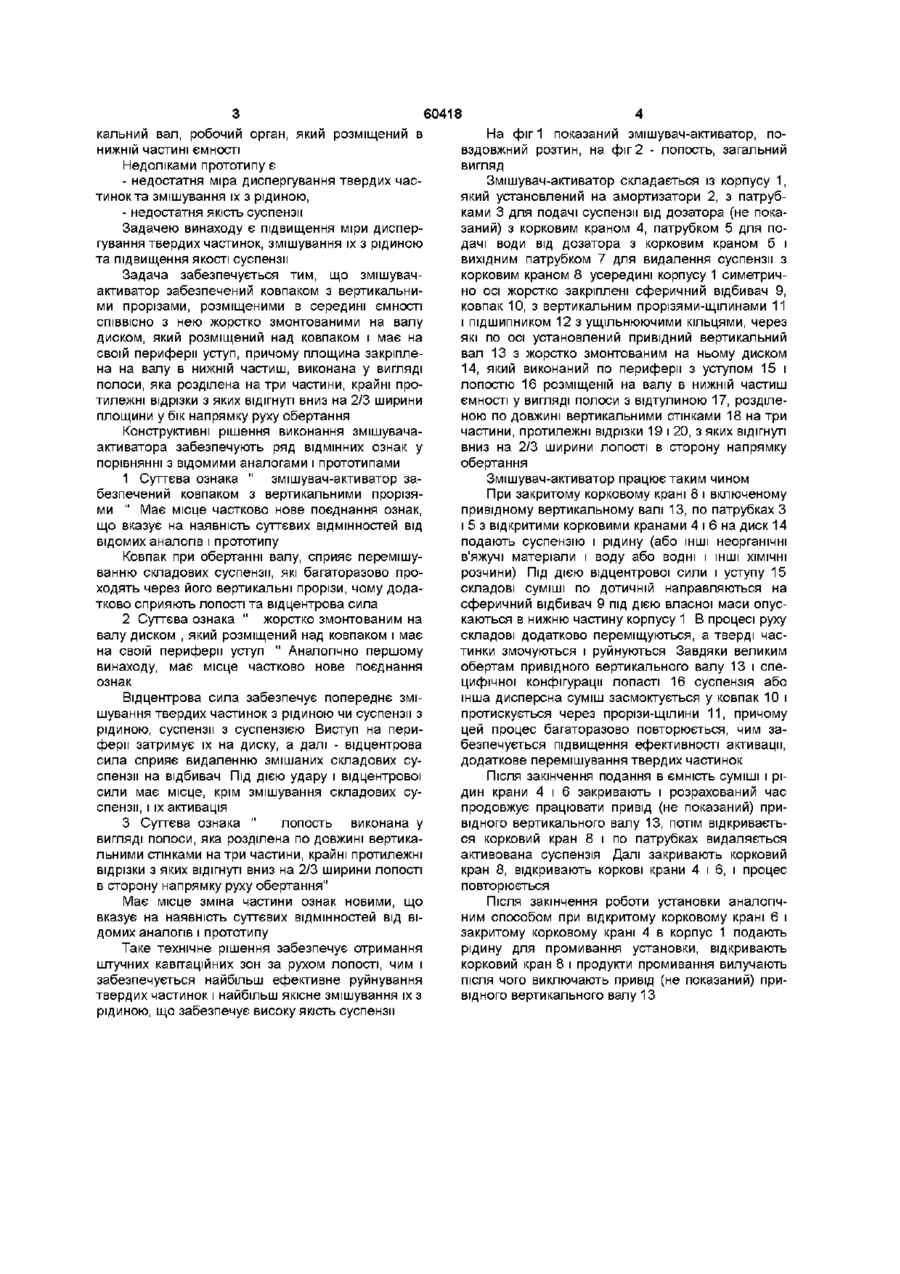

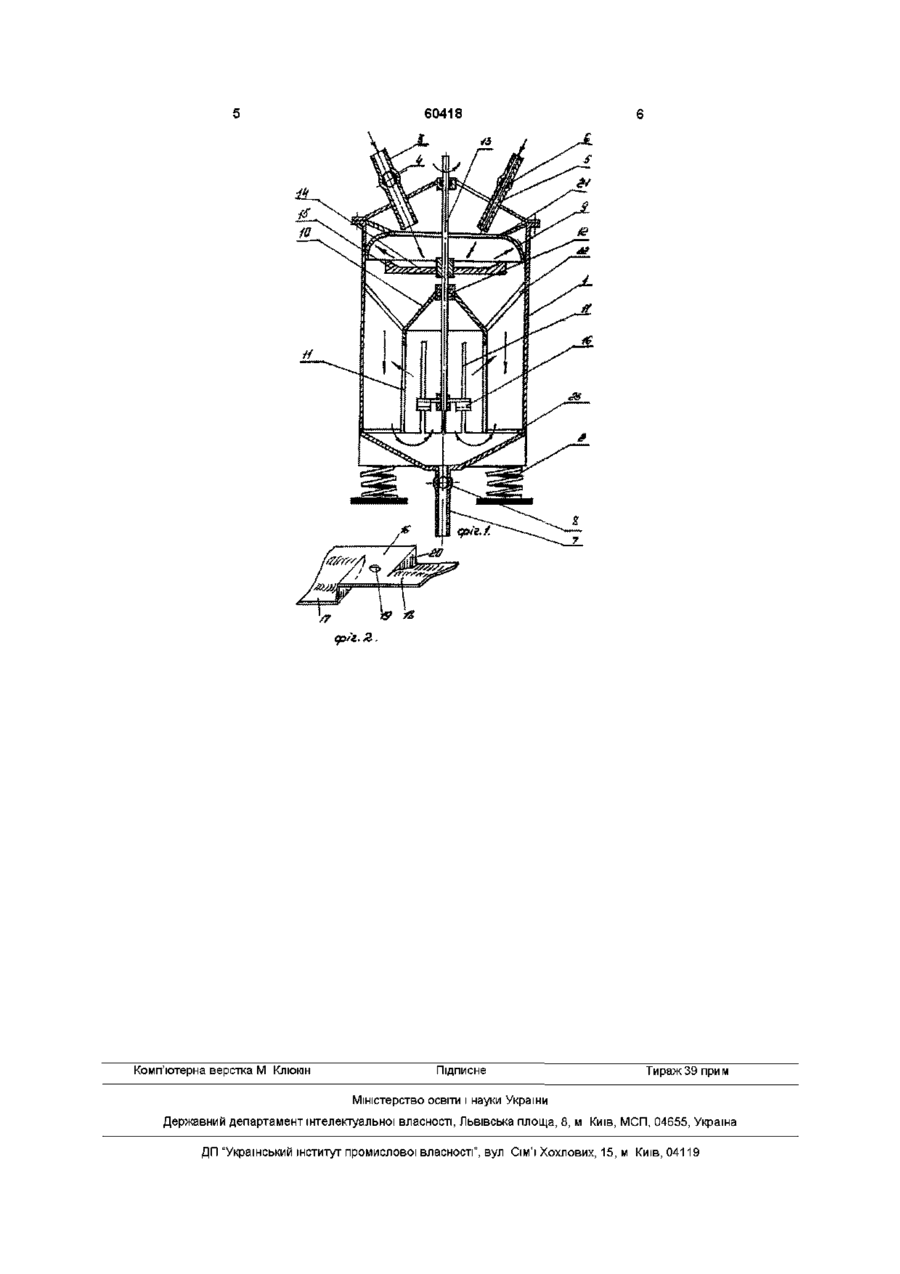

Змішувач-активатор, який утримує установлену на амортизаторах ємність з запірнороздавальною арматурою, привідний вертикальний вал, робочий орган, який розміщений в нижній частині ємності, який відрізняється тим, що змі шувач-активатор забезпечений ковпаком з вертикальними прорізами, розміщеними всередині ємності СПІВВІСНО з нею, жорстко змонтованим на валу диском і має на своїй периферії уступ, причому лопать, закріплена на валу в нижній частині ємності, виконана у вигляді полоси, яка розділена по довжині вертикальними стінками на три частини, крайні протилежні відрізки з яких відігнуті вниз на 2/3 ширини лопаті у бік напрямку руху обертання Винахід відноситься до будівельної, електротехнічної, харчової, лакофарбової та ш техніки, зокрема до установки для активації та змішування дисперсних твердих частинок з рідиною Відома установка для активації цементу, яка утримує установлену на основі за допомогою амортизаторів раму з вібраторами, герметичну ємність з розміщеними в ній трубопроводом з гідродинамічними випромінювачами, патрубами для введення і виводу цементної суспензії та подачі надлишкового тиску (авт від №643346, К п 2 В28С5/46, опубл в БВ №3, 1979 р) Недоліками цієї установки є - потреба в надлишковому тиску для забезпечення роботи гідродинамічних випромінювачів, - значна потреба у воді чи ІНШІЙ рідині, - значні габарити по висоті, що ускладнює розміщення активатора в технологічній лінії Відома установка для активації цементної суспензії, яка утримує об'ємну раму на амортизаторах з вібраторами і ємністю, і складається з двох секцій, забезпечених трубопроводами з запорнороздавальною арматурою забезпеченою гідродинамічними випромінювачами, перший з яких розміщений у верхній частин першої із секцій ємності, другий - у нижній частині другої секції, а кожна секція забезпечена відбивачами чашечної форми (авт свід №887204, кл В28С5/46, опубл в БВ №45, 1981 р ) Недоліками цієї установки є - недостатня міра активації дисперсних твердих частинок, - низька якість суспензії Відома установка для активації цементу, яка утримує раму на амортизаторах і секції, які установлені одна над одною, з'єднані між собою трубопроводами забезпеченими гідродинамічними випромінювачами, вібраторами, закріпленими на рамі у взаємно перпендикулярних площинах, причому секції з'єднані з пневмонагнітаючою та вакуумною системами (авт свід 3 906712, Кп В28С5/46, опубл, в БВ №7, 1982 р) Недоліками цієї установки є - низька продуктивність установки із-за довгого шляху переміщення суспензії, - низька якість диспергування твердих частинок та їх змішування з рідною фазою Найбільш близьким до винаходу, який пропонується в якості прототипу по технічній суті є змішувач-активатор по авт свід №1250470, Кл В28С5/16, опубл в БВ №30, 1986 р , у якому кожний змішуваний елемент виконаний у вигляді розміщених одна над одною і з'єднаних між собою чотирьохкутних пластин, два протилежні кути кожної з яких відігнуті з утворенням відкритої з торців площини між пластинами, причому ширина пластини складає половину її довжини, а довжина відігнутої частини пластини складає половину її ширни, при цьому кожний вищерозміщений змішуючий елемент повернений відносно нищерозміщеного на 90° Як прототип, так і заявлений винахід утримують установлену на амортизаторах ємність з запорно-роздавальною арматурою, провідний верти 00 5 о (О 60418 кальний вал, робочий орган, який розміщений в нижній частині ємності Недоліками прототипу є - недостатня міра диспергування твердих частинок та змішування їх з рідиною, - недостатня якість суспензії Задачею винаходу є підвищення міри диспергування твердих частинок, змішування їх з рідиною та підвищення якості суспензії Задача забезпечується тим, що змішувачактиватор забезпечений ковпаком з вертикальними прорізами, розміщеними в середині ємності СПІВВІСНО з нею жорстко змонтованими на валу диском, який розміщений над ковпаком і має на своїй периферії уступ, причому площина закріплена на валу в нижній частиш, виконана у вигляді полоси, яка розділена на три частини, крайні протилежні відрізки з яких відігнуті вниз на 2/3 ширини площини у бік напрямку руху обертання Конструктивні рішення виконання змішувачаактиватора забезпечують ряд ВІДМІННИХ ознак у порівнянні з відомими аналогами і прототипами 1 Суттєва ознака " змішувач-активатор забезпечений ковпаком з вертикальними прорізями " Має місце частково нове поєднання ознак, що вказує на наявність суттєвих відмінностей від відомих аналогів і прототипу Ковпак при обертанні валу, сприяє перемішуванню складових суспензії, які багаторазово проходять через його вертикальні прорізи, чому додатково сприяють лопості та відцентрова сила 2 Суттєва ознака " жорстко змонтованим на валу диском , який розміщений над ковпаком і має на своїй периферії уступ " Аналогічно першому винаходу, має місце частково нове поєднання ознак Відцентрова сила забезпечує попереднє змішування твердих частинок з рідиною чи суспензії з рідиною, суспензії з суспензією Виступ на периферії затримує їх на диску, а далі - відцентрова сила сприяє видаленню змішаних складових суспензії на відбивач Під дією удару і відцентрової сили має місце, крім змішування складових суспензії, і їх активація 3 Суттєва ознака " лопость виконана у вигляді полоси, яка розділена по довжині вертикальними стінками натри частини, крайні протилежні відрізки з яких відігнуті вниз на 2/3 ширини лопості в сторону напрямку руху обертання" Має місце зміна частини ознак новими, що вказує на наявність суттєвих відмінностей від відомих аналогів і прототипу Таке технічне рішення забезпечує отримання штучних кавітаційних зон за рухом лопості, чим і забезпечується найбільш ефективне руйнування твердих частинок і найбільш якісне змішування їх з рідиною, що забезпечує високу якість суспензії На фіг 1 показаний змішувач-активатор, повздовжний розтин, на фіг 2 - лопость, загальний вигляд Змішувач-активатор складається із корпусу 1, який установлений на амортизатори 2, з патрубками 3 для подачі суспензії від дозатора (не показаний) з корковим краном 4, патрубком 5 для подачі води від дозатора з корковим краном б і вихідним патрубком 7 для видалення суспензії з корковим краном 8 усередині корпусу 1 симетрично осі жорстко закріплені сферичний відбивач 9, ковпак 10, з вертикальним прорізями-щілинами 11 і підшипником 12 з ущільнюючими кільцями, через які по осі установлений привідний вертикальний вал 13 з жорстко змонтованим на ньому диском 14, який виконаний по периферії з уступом 15 і лопостю 16 розміщеній на валу в нижній частиш ємності у вигляді полоси з відтулиною 17, розділеною по довжині вертикальними стінками 18 на три частини, протилежні відрізки 19 і 20, з яких відігнуті вниз на 2/3 ширини лопості в сторону напрямку обертання Змішувач-активатор працює таким чином При закритому корковому крані 8 і включеному привідному вертикальному валі 13, по патрубках З і 5 з відкритими корковими кранами 4 і 6 на диск 14 подають суспензію і рідину (або ІНШІ неорганічні в'яжучі матеріали і воду або водні і ІНШІ ХІМІЧНІ розчини) Під ДІЄЮ відцентрової сили і уступу 15 складові суміші по дотичній направляються на сферичний відбивач 9 під дією власної маси опускаються в нижню частину корпусу 1 В процесі руху складові додатково переміщуються, а тверді частинки змочуються і руйнуються Завдяки великим обертам привідного вертикального валу 13 і специфічної конфігурації лопасті 16 суспензія або інша дисперсна суміш засмоктується у ковпак 10 і протискується через прорізи-щілини 11, причому цей процес багаторазово повторюється, чим забезпечується підвищення ефективності активації, додаткове перемішування твердих частинок Після закінчення подання в ємність суміші і рідин крани 4 і 6 закривають і розрахований час продовжує працювати привід (не показаний) привідного вертикального валу 13, потім відкривається корковий кран 8 і по патрубках видаляється активована суспензія Далі закривають корковий кран 8, відкривають коркові крани 4 і 6, і процес повторюється Після закінчення роботи установки аналогічним способом при відкритому корковому крані 6 і закритому корковому крані 4 в корпус 1 подають рідину для промивання установки, відкривають корковий кран 8 і продукти промивання вилучають після чого виключають привід (не показаний) привідного вертикального валу 13 60418 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
