Лазерний прожектор дальнього спостереження

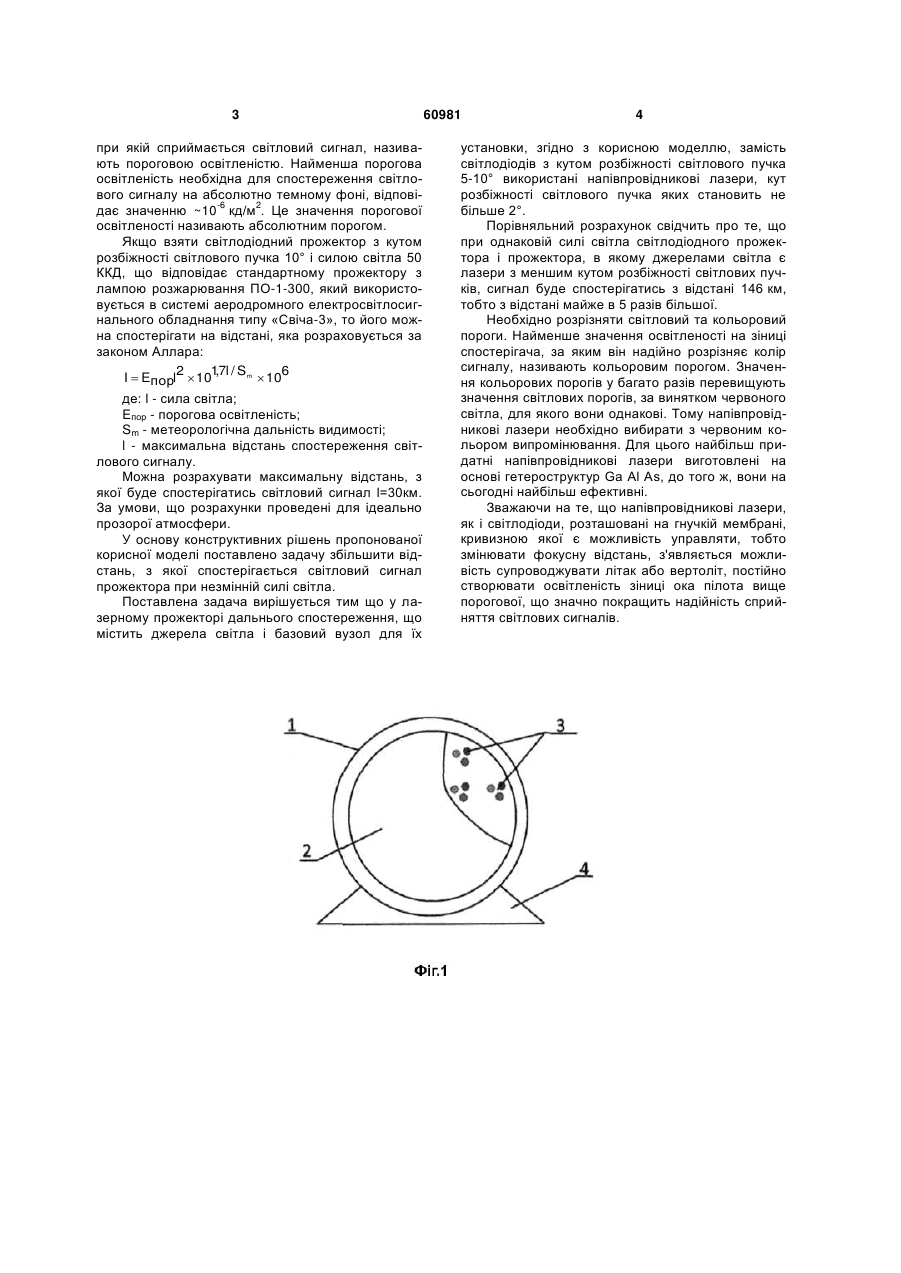

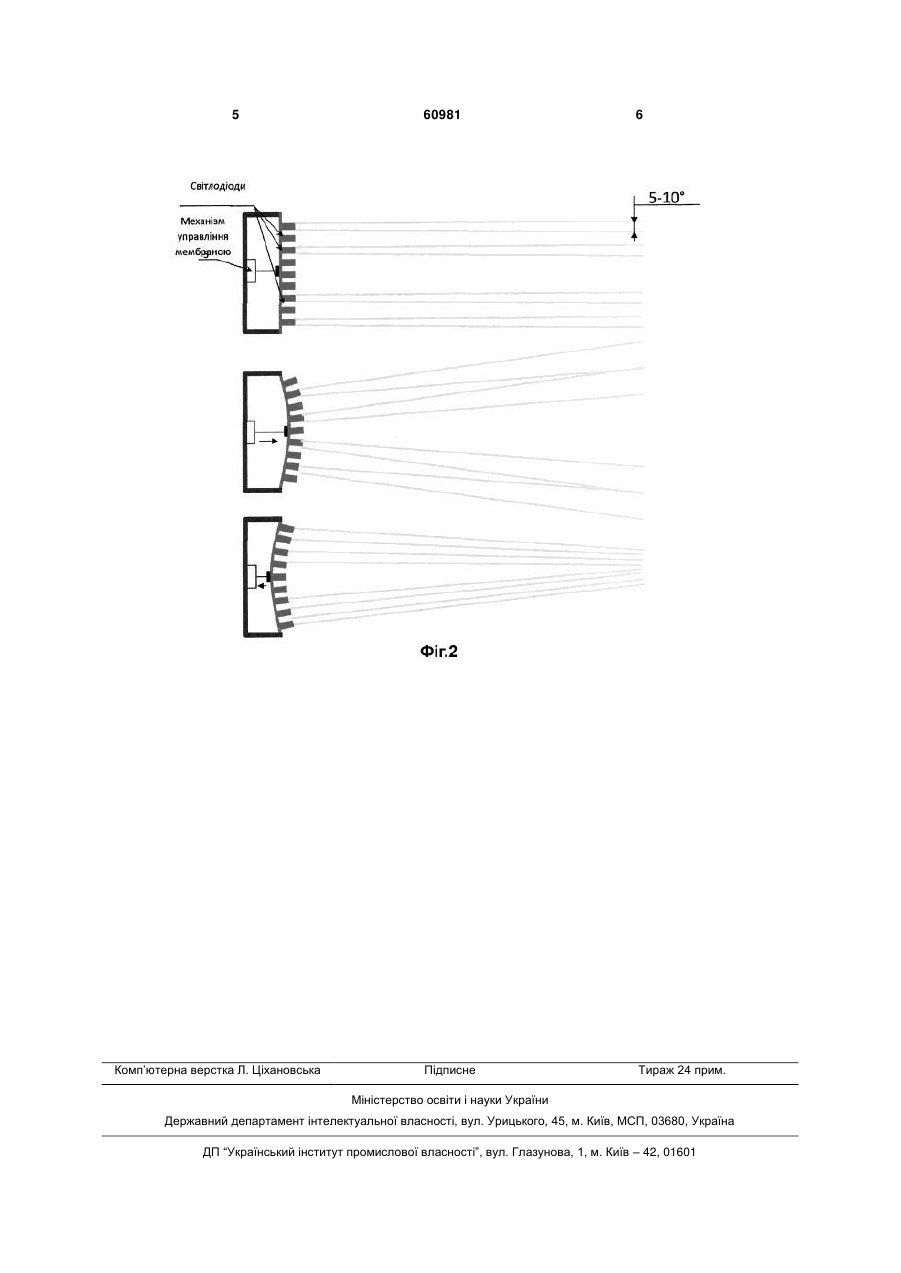

1. Лазерний прожектор дальнього спостереження, що містить джерело світла та базовий вузол для їх установки у вигляді гнучкої мембрани, 3 при якій сприймається світловий сигнал, називають пороговою освітленістю. Найменша порогова освітленість необхідна для спостереження світлового сигналу на абсолютно темному фоні, відпові-6 2 дає значенню ~10 кд/м . Це значення порогової освітленості називають абсолютним порогом. Якщо взяти світлодіодний прожектор з кутом розбіжності світлового пучка 10° і силою світла 50 ККД, що відповідає стандартному прожектору з лампою розжарювання ПО-1-300, який використовується в системі аеродромного електросвітлосигнального обладнання типу «Свіча-3», то його можна спостерігати на відстані, яка розраховується за законом Аллара: , I  Eпорl2  1017l / Sm  106 де: l - сила світла; Eпор - порогова освітленість; Sm - метеорологічна дальність видимості; l - максимальна відстань спостереження світлового сигналу. Можна розрахувати максимальну відстань, з якої буде спостерігатись світловий сигнал l=30км. За умови, що розрахунки проведені для ідеально прозорої атмосфери. У основу конструктивних рішень пропонованої корисної моделі поставлено задачу збільшити відстань, з якої спостерігається світловий сигнал прожектора при незмінній силі світла. Поставлена задача вирішується тим що у лазерному прожекторі дальнього спостереження, що містить джерела світла і базовий вузол для їх 60981 4 установки, згідно з корисною моделлю, замість світлодіодів з кутом розбіжності світлового пучка 5-10° використані напівпровідникові лазери, кут розбіжності світлового пучка яких становить не більше 2°. Порівняльний розрахунок свідчить про те, що при однаковій силі світла світлодіодного прожектора і прожектора, в якому джерелами світла є лазери з меншим кутом розбіжності світлових пучків, сигнал буде спостерігатись з відстані 146 км, тобто з відстані майже в 5 разів більшої. Необхідно розрізняти світловий та кольоровий пороги. Найменше значення освітленості на зіниці спостерігача, за яким він надійно розрізняє колір сигналу, називають кольоровим порогом. Значення кольорових порогів у багато разів перевищують значення світлових порогів, за винятком червоного світла, для якого вони однакові. Тому напівпровідникові лазери необхідно вибирати з червоним кольором випромінювання. Для цього найбільш придатні напівпровідникові лазери виготовлені на основі гетероструктур Ga Al As, до того ж, вони на сьогодні найбільш ефективні. Зважаючи на те, що напівпровідникові лазери, як і світлодіоди, розташовані на гнучкій мембрані, кривизною якої є можливість управляти, тобто змінювати фокусну відстань, з'являється можливість супроводжувати літак або вертоліт, постійно створювати освітленість зіниці ока пілота вище порогової, що значно покращить надійність сприйняття світлових сигналів. 5 Комп’ютерна верстка Л. Ціхановська 60981 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
