Система теплопередачі рідинними теплоносіями сухоноса о.в.

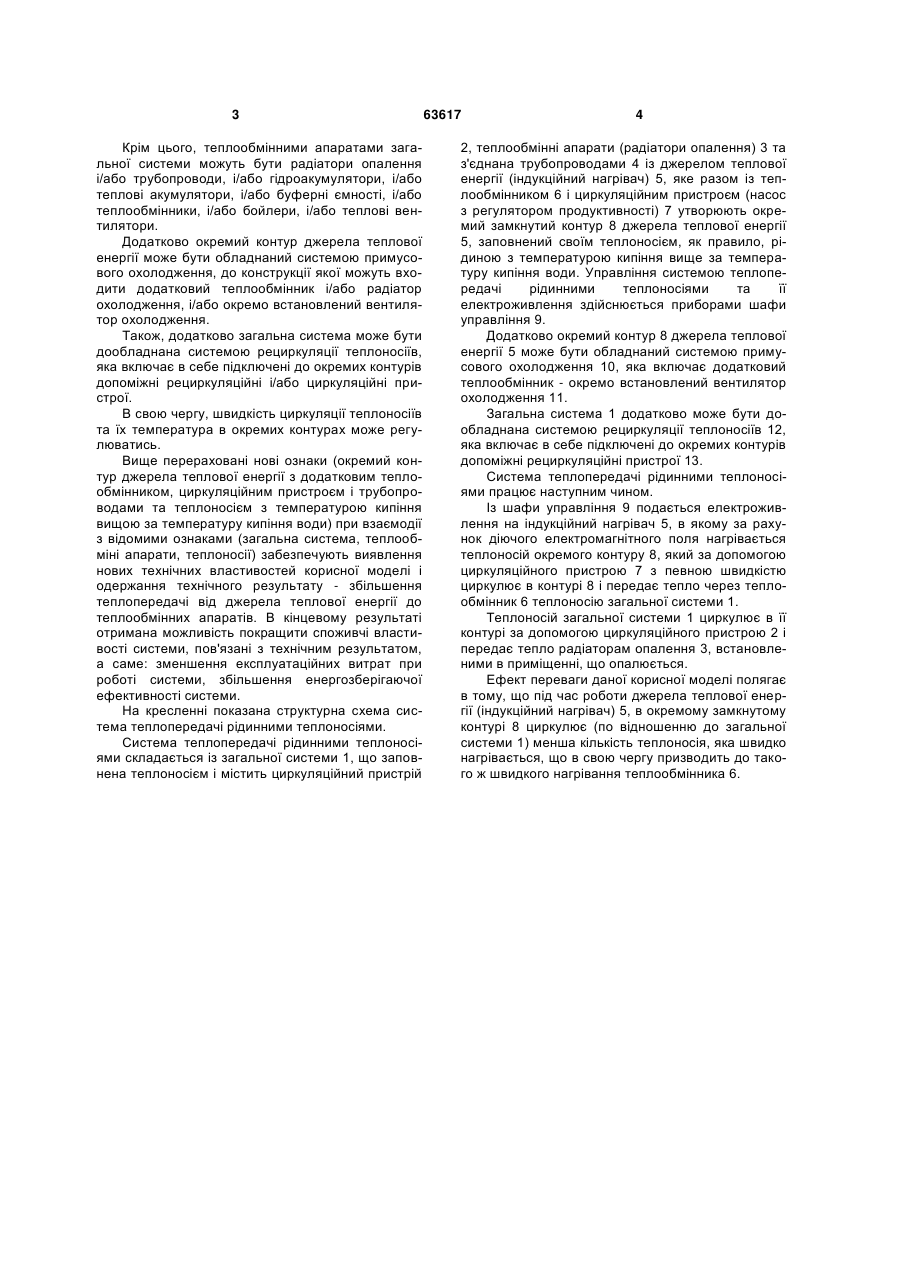

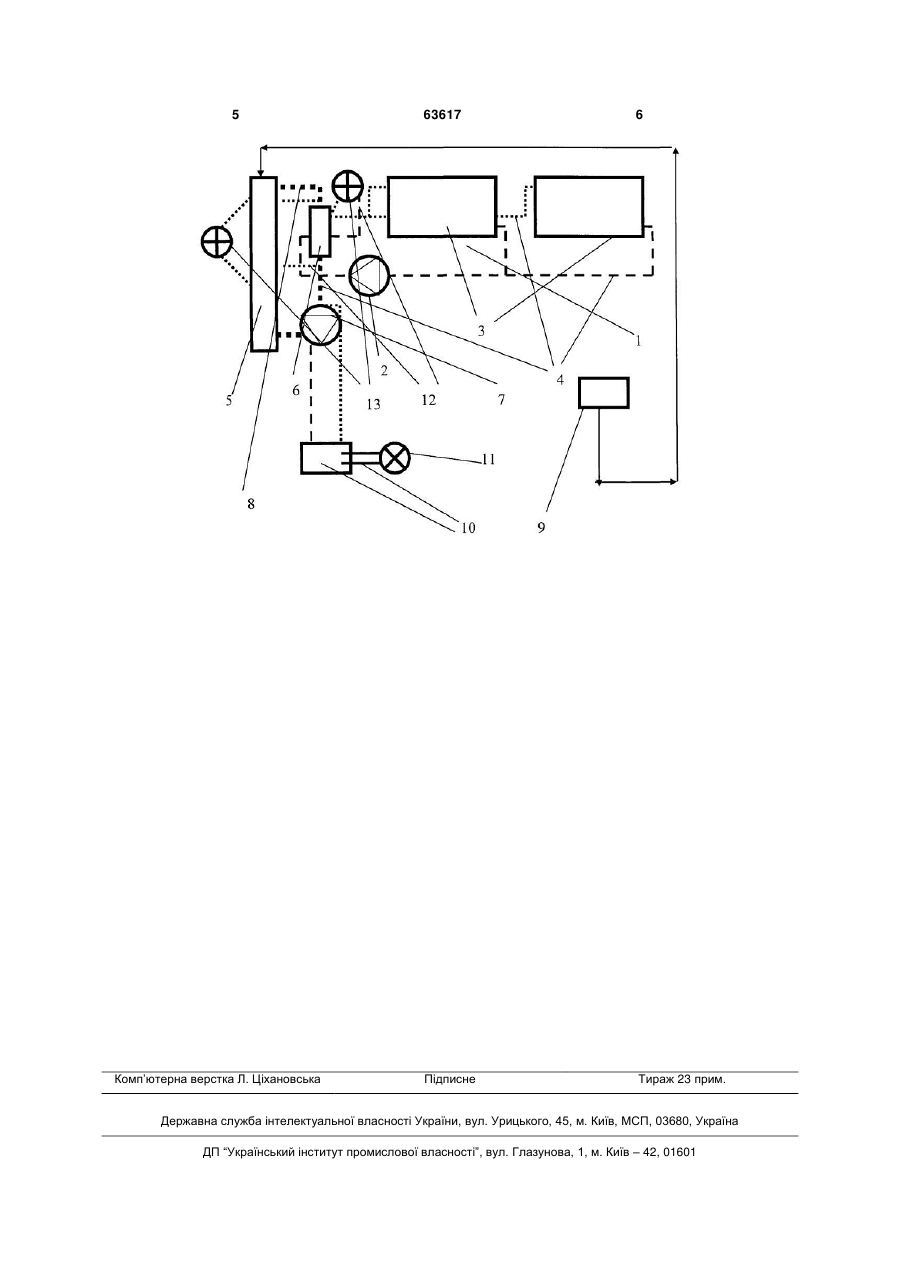

1. Система теплопередачі рідинними теплоносіями, що містить джерело теплової енергії, яке підключене до загальної системи, оснащеної щонайменше одним теплообмінним апаратом, яка відрізняється тим, що джерело теплової енергії підключене до загальної системи через щонайменше один додатковий теплообмінник, який разом із циркуляційним пристроєм і трубопроводами у загальній системі утворюють щонайменше один окремий контур джерела теплової енергії. 2. Система за п. 1, яка відрізняється тим, що джерелом теплової енергії є індукційний нагрівач, або котел, або нагрівальний елемент, або тепловий генератор. 3. Система за п. 1, яка відрізняється тим, що теплоносіями в окремих контурах загальної системи U 2 (19) 1 3 Крім цього, теплообмінними апаратами загальної системи можуть бути радіатори опалення і/або трубопроводи, і/або гідроакумулятори, і/або теплові акумулятори, і/або буферні ємності, і/або теплообмінники, і/або бойлери, і/або теплові вентилятори. Додатково окремий контур джерела теплової енергії може бути обладнаний системою примусового охолодження, до конструкції якої можуть входити додатковий теплообмінник і/або радіатор охолодження, і/або окремо встановлений вентилятор охолодження. Також, додатково загальна система може бути дообладнана системою рециркуляції теплоносіїв, яка включає в себе підключені до окремих контурів допоміжні рециркуляційні і/або циркуляційні пристрої. В свою чергу, швидкість циркуляції теплоносіїв та їх температура в окремих контурах може регулюватись. Вище перераховані нові ознаки (окремий контур джерела теплової енергії з додатковим теплообмінником, циркуляційним пристроєм і трубопроводами та теплоносієм з температурою кипіння вищою за температуру кипіння води) при взаємодії з відомими ознаками (загальна система, теплообміні апарати, теплоносії) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату - збільшення теплопередачі від джерела теплової енергії до теплообмінних апаратів. В кінцевому результаті отримана можливість покращити споживчі властивості системи, пов'язані з технічним результатом, а саме: зменшення експлуатаційних витрат при роботі системи, збільшення енергозберігаючої ефективності системи. На кресленні показана структурна схема система теплопередачі рідинними теплоносіями. Система теплопередачі рідинними теплоносіями складається із загальної системи 1, що заповнена теплоносієм і містить циркуляційний пристрій 63617 4 2, теплообмінні апарати (радіатори опалення) 3 та з'єднана трубопроводами 4 із джерелом теплової енергії (індукційний нагрівач) 5, яке разом із теплообмінником 6 і циркуляційним пристроєм (насос з регулятором продуктивності) 7 утворюють окремий замкнутий контур 8 джерела теплової енергії 5, заповнений своїм теплоносієм, як правило, рідиною з температурою кипіння вище за температуру кипіння води. Управління системою теплопередачі рідинними теплоносіями та її електроживлення здійснюється приборами шафи управління 9. Додатково окремий контур 8 джерела теплової енергії 5 може бути обладнаний системою примусового охолодження 10, яка включає додатковий теплообмінник - окремо встановлений вентилятор охолодження 11. Загальна система 1 додатково може бути дообладнана системою рециркуляції теплоносіїв 12, яка включає в себе підключені до окремих контурів допоміжні рециркуляційні пристрої 13. Система теплопередачі рідинними теплоносіями працює наступним чином. Із шафи управління 9 подається електроживлення на індукційний нагрівач 5, в якому за рахунок діючого електромагнітного поля нагрівається теплоносій окремого контуру 8, який за допомогою циркуляційного пристрою 7 з певною швидкістю циркулює в контурі 8 і передає тепло через теплообмінник 6 теплоносію загальної системи 1. Теплоносій загальної системи 1 циркулює в її контурі за допомогою циркуляційного пристрою 2 і передає тепло радіаторам опалення 3, встановленими в приміщенні, що опалюється. Ефект переваги даної корисної моделі полягає в тому, що під час роботи джерела теплової енергії (індукційний нагрівач) 5, в окремому замкнутому контурі 8 циркулює (по відношенню до загальної системи 1) менша кількість теплоносія, яка швидко нагрівається, що в свою чергу призводить до такого ж швидкого нагрівання теплообмінника 6. 5 Комп’ютерна верстка Л. Ціхановська 63617 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
