Кріплення анкерне з полімерною ампулою

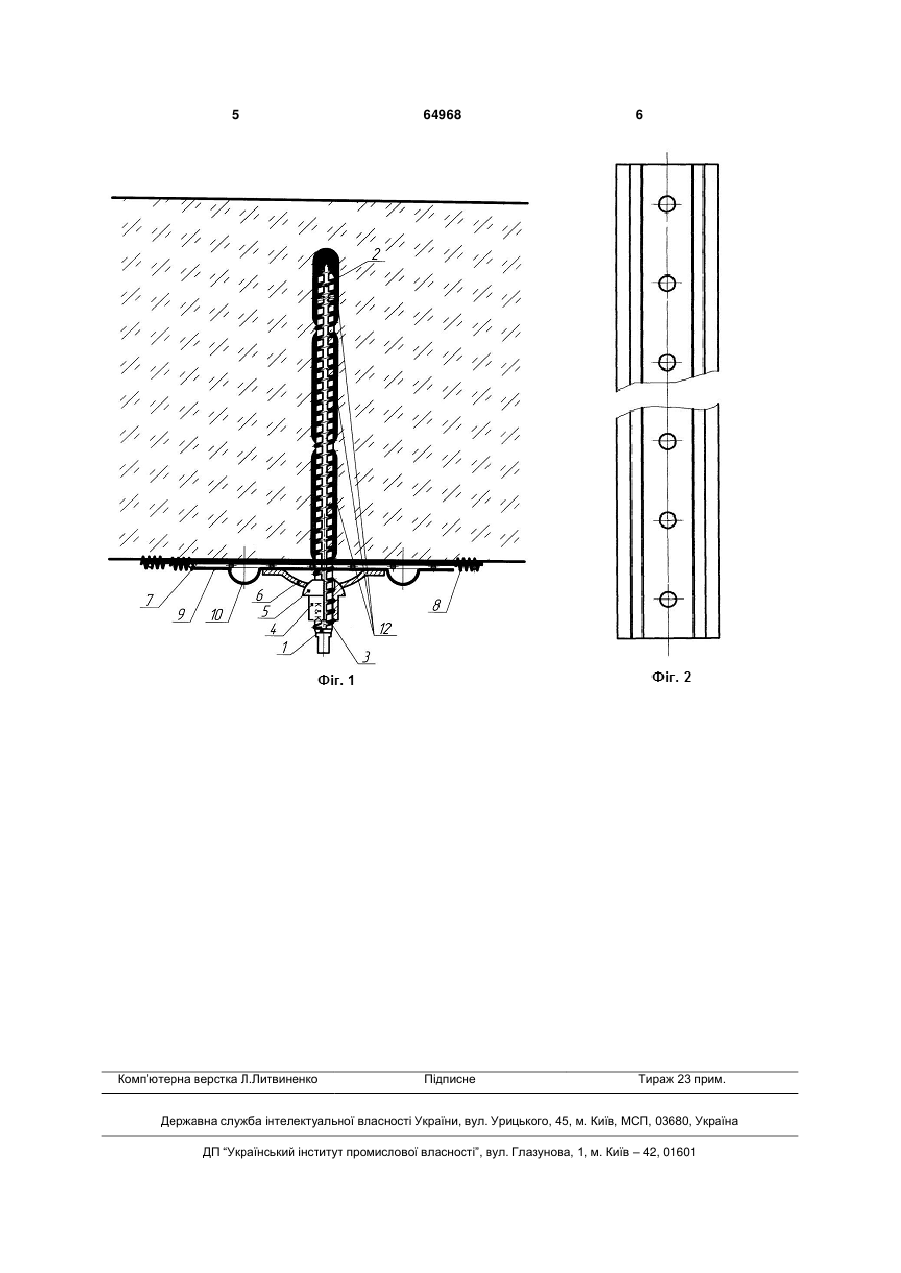

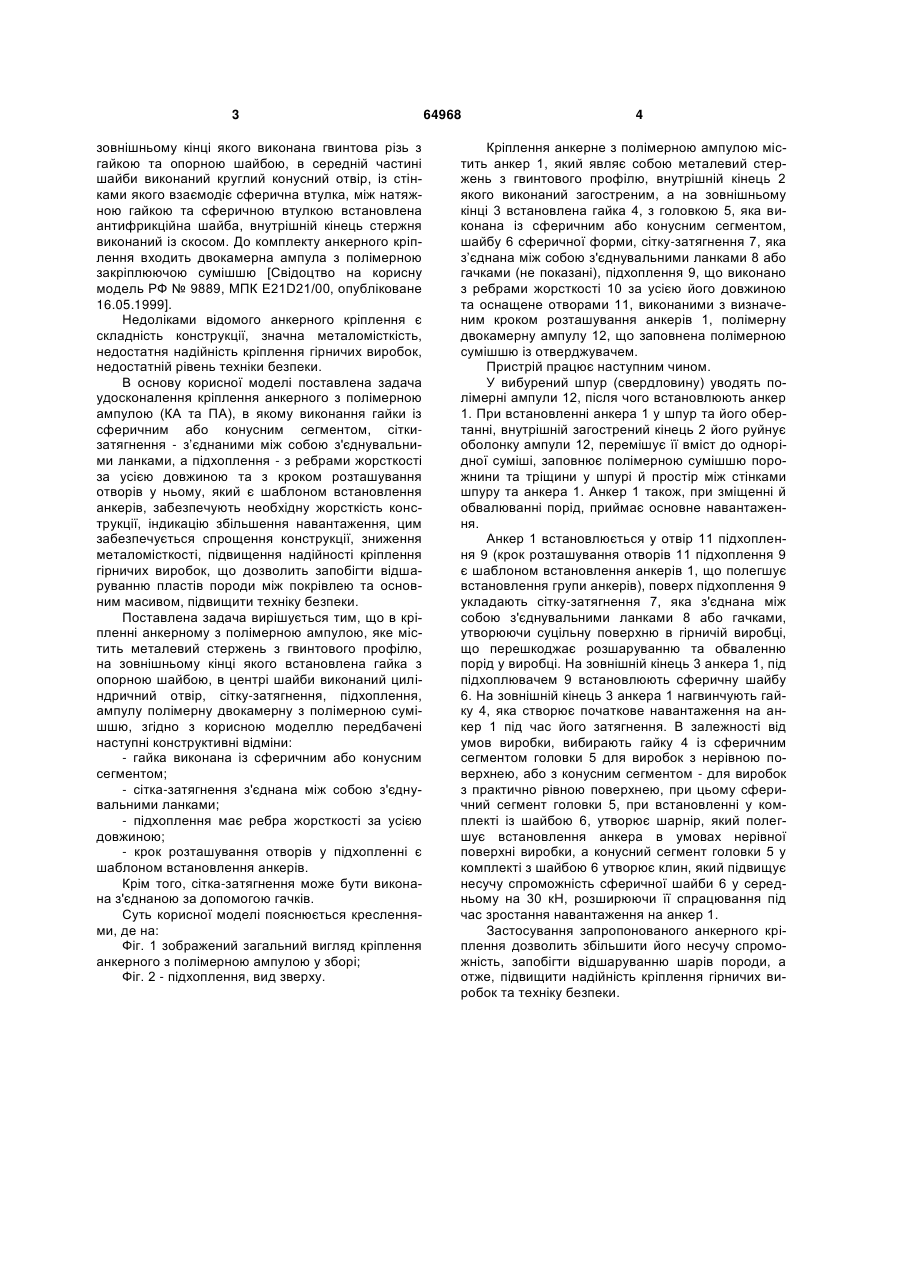

1. Кріплення анкерне з полімерною ампулою, що містить металевий стержень з гвинтового профілю, на зовнішньому кінці якого встановлена гайка з опорною сферичною шайбою, у центрі шайби виконаний циліндричний отвір, сітку-затягнення, 3 зовнішньому кінці якого виконана гвинтова різь з гайкою та опорною шайбою, в середній частині шайби виконаний круглий конусний отвір, із стінками якого взаємодіє сферична втулка, між натяжною гайкою та сферичною втулкою встановлена антифрикційна шайба, внутрішній кінець стержня виконаний із скосом. До комплекту анкерного кріплення входить двокамерна ампула з полімерною закріплюючою сумішшю [Свідоцтво на корисну модель РФ № 9889, МПК Е21D21/00, опубліковане 16.05.1999]. Недоліками відомого анкерного кріплення є складність конструкції, значна металомісткість, недостатня надійність кріплення гірничих виробок, недостатній рівень техніки безпеки. В основу корисної моделі поставлена задача удосконалення кріплення анкерного з полімерною ампулою (КА та ПА), в якому виконання гайки із сферичним або конусним сегментом, сіткизатягнення - з’єднаними між собою з'єднувальними ланками, а підхоплення - з ребрами жорсткості за усією довжиною та з кроком розташування отворів у ньому, який є шаблоном встановлення анкерів, забезпечують необхідну жорсткість конструкції, індикацію збільшення навантаження, цим забезпечується спрощення конструкції, зниження металомісткості, підвищення надійності кріплення гірничих виробок, що дозволить запобігти відшаруванню пластів породи між покрівлею та основним масивом, підвищити техніку безпеки. Поставлена задача вирішується тим, що в кріпленні анкерному з полімерною ампулою, яке містить металевий стержень з гвинтового профілю, на зовнішньому кінці якого встановлена гайка з опорною шайбою, в центрі шайби виконаний циліндричний отвір, сітку-затягнення, підхоплення, ампулу полімерну двокамерну з полімерною сумішшю, згідно з корисною моделлю передбачені наступні конструктивні відміни: - гайка виконана із сферичним або конусним сегментом; - сітка-затягнення з'єднана між собою з'єднувальними ланками; - підхоплення має ребра жорсткості за усією довжиною; - крок розташування отворів у підхопленні є шаблоном встановлення анкерів. Крім того, сітка-затягнення може бути виконана з'єднаною за допомогою гачків. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений загальний вигляд кріплення анкерного з полімерною ампулою у зборі; Фіг. 2 - підхоплення, вид зверху. 64968 4 Кріплення анкерне з полімерною ампулою містить анкер 1, який являє собою металевий стержень з гвинтового профілю, внутрішній кінець 2 якого виконаний загостреним, а на зовнішньому кінці 3 встановлена гайка 4, з головкою 5, яка виконана із сферичним або конусним сегментом, шайбу 6 сферичної форми, сітку-затягнення 7, яка з’єднана між собою з'єднувальними ланками 8 або гачками (не показані), підхоплення 9, що виконано з ребрами жорсткості 10 за усією його довжиною та оснащене отворами 11, виконаними з визначеним кроком розташування анкерів 1, полімерну двокамерну ампулу 12, що заповнена полімерною сумішшю із отверджувачем. Пристрій працює наступним чином. У вибурений шпур (свердловину) уводять полімерні ампули 12, після чого встановлюють анкер 1. При встановленні анкера 1 у шпур та його обертанні, внутрішній загострений кінець 2 його руйнує оболонку ампули 12, перемішує її вміст до однорідної суміші, заповнює полімерною сумішшю порожнини та тріщини у шпурі й простір між стінками шпуру та анкера 1. Анкер 1 також, при зміщенні й обвалюванні порід, приймає основне навантаження. Анкер 1 встановлюється у отвір 11 підхоплення 9 (крок розташування отворів 11 підхоплення 9 є шаблоном встановлення анкерів 1, що полегшує встановлення групи анкерів), поверх підхоплення 9 укладають сітку-затягнення 7, яка з'єднана між собою з'єднувальними ланками 8 або гачками, утворюючи суцільну поверхню в гірничій виробці, що перешкоджає розшаруванню та обваленню порід у виробці. На зовнішній кінець 3 анкера 1, під підхоплювачем 9 встановлюють сферичну шайбу 6. На зовнішній кінець 3 анкера 1 нагвинчують гайку 4, яка створює початкове навантаження на анкер 1 під час його затягнення. В залежності від умов виробки, вибирають гайку 4 із сферичним сегментом головки 5 для виробок з нерівною поверхнею, або з конусним сегментом - для виробок з практично рівною поверхнею, при цьому сферичний сегмент головки 5, при встановленні у комплекті із шайбою 6, утворює шарнір, який полегшує встановлення анкера в умовах нерівної поверхні виробки, а конусний сегмент головки 5 у комплекті з шайбою 6 утворює клин, який підвищує несучу спроможність сферичної шайби 6 у середньому на 30 кН, розширюючи її спрацювання під час зростання навантаження на анкер 1. Застосування запропонованого анкерного кріплення дозволить збільшити його несучу спроможність, запобігти відшаруванню шарів породи, а отже, підвищити надійність кріплення гірничих виробок та техніку безпеки. 5 Комп’ютерна верстка Л.Литвиненко 64968 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
