Датчик гамма-випромінювання

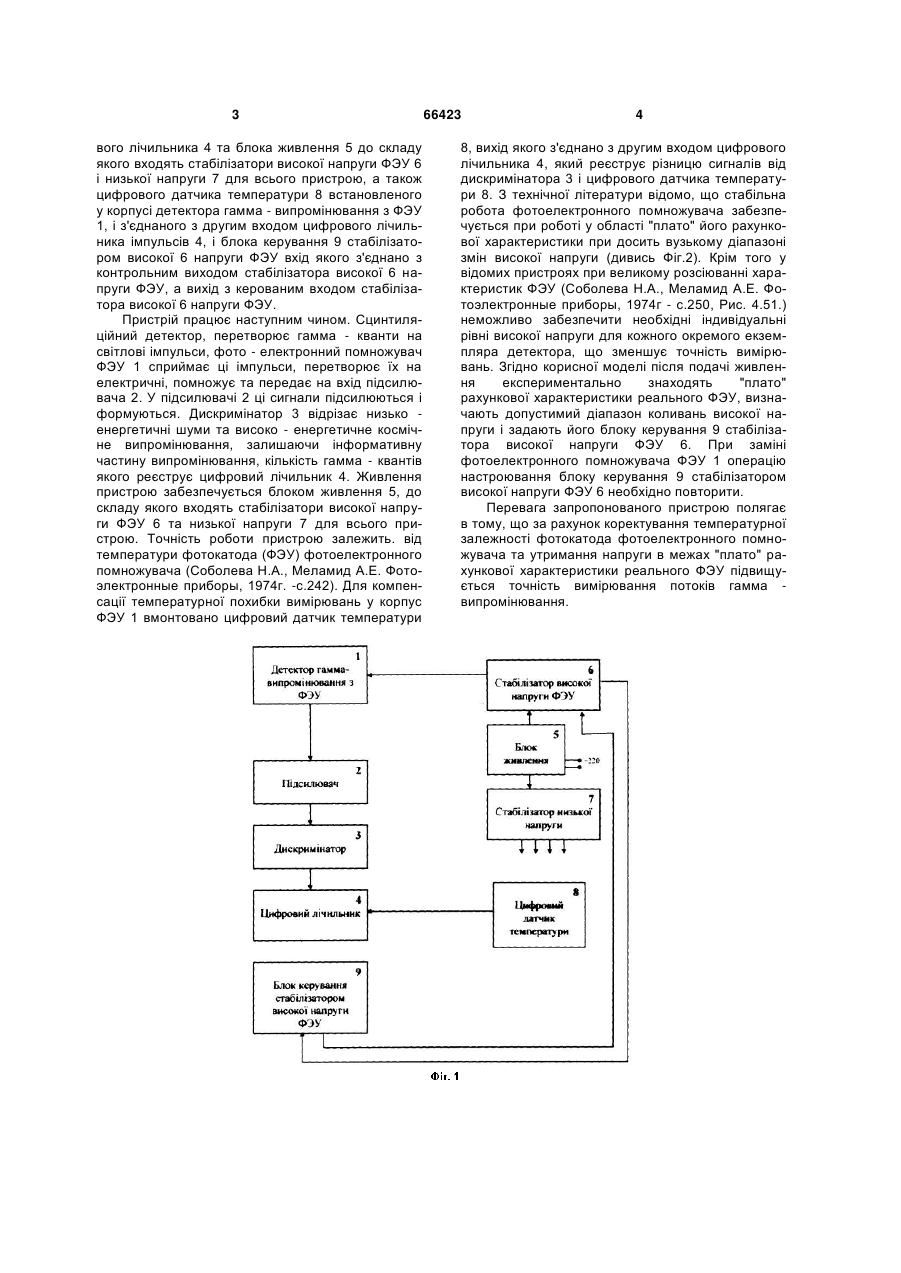

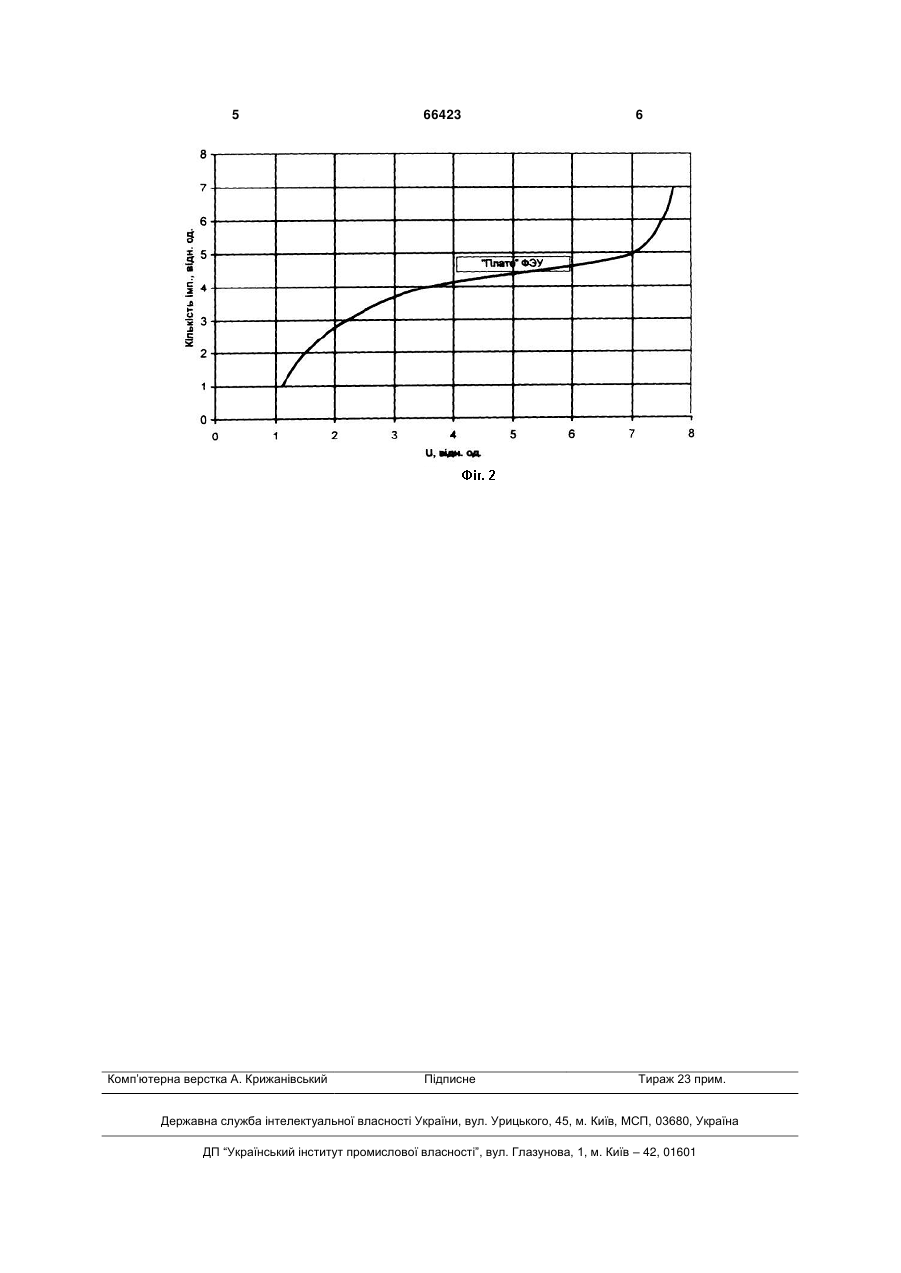

Датчик гамма-випромінювання, що містить послідовно з'єднані сцинтиляційний детектор гамма-випромінювання з фотоелектронним помножу 3 вого лічильника 4 та блока живлення 5 до складу якого входять стабілізатори високої напруги ФЭУ 6 і низької напруги 7 для всього пристрою, а також цифрового датчика температури 8 встановленого у корпусі детектора гамма - випромінювання з ФЭУ 1, і з'єднаного з другим входом цифрового лічильника імпульсів 4, і блока керування 9 стабілізатором високої 6 напруги ФЭУ вхід якого з'єднано з контрольним виходом стабілізатора високої 6 напруги ФЭУ, а вихід з керованим входом стабілізатора високої 6 напруги ФЭУ. Пристрій працює наступним чином. Сцинтиляційний детектор, перетворює гамма - кванти на світлові імпульси, фото - електронний помножувач ФЭУ 1 сприймає ці імпульси, перетворює їх на електричні, помножує та передає на вхід підсилювача 2. У підсилювачі 2 ці сигнали підсилюються і формуються. Дискримінатор 3 відрізає низько енергетичні шуми та високо - енергетичне космічне випромінювання, залишаючи інформативну частину випромінювання, кількість гамма - квантів якого реєструє цифровий лічильник 4. Живлення пристрою забезпечується блоком живлення 5, до складу якого входять стабілізатори високої напруги ФЭУ 6 та низької напруги 7 для всього пристрою. Точність роботи пристрою залежить. від температури фотокатода (ФЭУ) фотоелектронного помножувача (Соболева Н.А., Меламид А.Е. Фотоэлектронные приборы, 1974г. -с.242). Для компенсації температурної похибки вимірювань у корпус ФЭУ 1 вмонтовано цифровий датчик температури 66423 4 8, вихід якого з'єднано з другим входом цифрового лічильника 4, який реєструє різницю сигналів від дискримінатора 3 і цифрового датчика температури 8. З технічної літератури відомо, що стабільна робота фотоелектронного помножувача забезпечується при роботі у області "плато" його рахункової характеристики при досить вузькому діапазоні змін високої напруги (дивись Фіг.2). Крім того у відомих пристроях при великому розсіюванні характеристик ФЭУ (Соболева Н.А., Меламид А.Е. Фотоэлектронные приборы, 1974г - с.250, Рис. 4.51.) неможливо забезпечити необхідні індивідуальні рівні високої напруги для кожного окремого екземпляра детектора, що зменшує точність вимірювань. Згідно корисної моделі після подачі живлення експериментально знаходять "плато" рахункової характеристики реального ФЭУ, визначають допустимий діапазон коливань високої напруги і задають його блоку керування 9 стабілізатора високої напруги ФЭУ 6. При заміні фотоелектронного помножувача ФЭУ 1 операцію настроювання блоку керування 9 стабілізатором високої напруги ФЭУ 6 необхідно повторити. Перевага запропонованого пристрою полягає в тому, що за рахунок коректування температурної залежності фотокатода фотоелектронного помножувача та утримання напруги в межах "плато" рахункової характеристики реального ФЭУ підвищується точність вимірювання потоків гамма випромінювання. 5 Комп’ютерна верстка А. Крижанівський 66423 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
